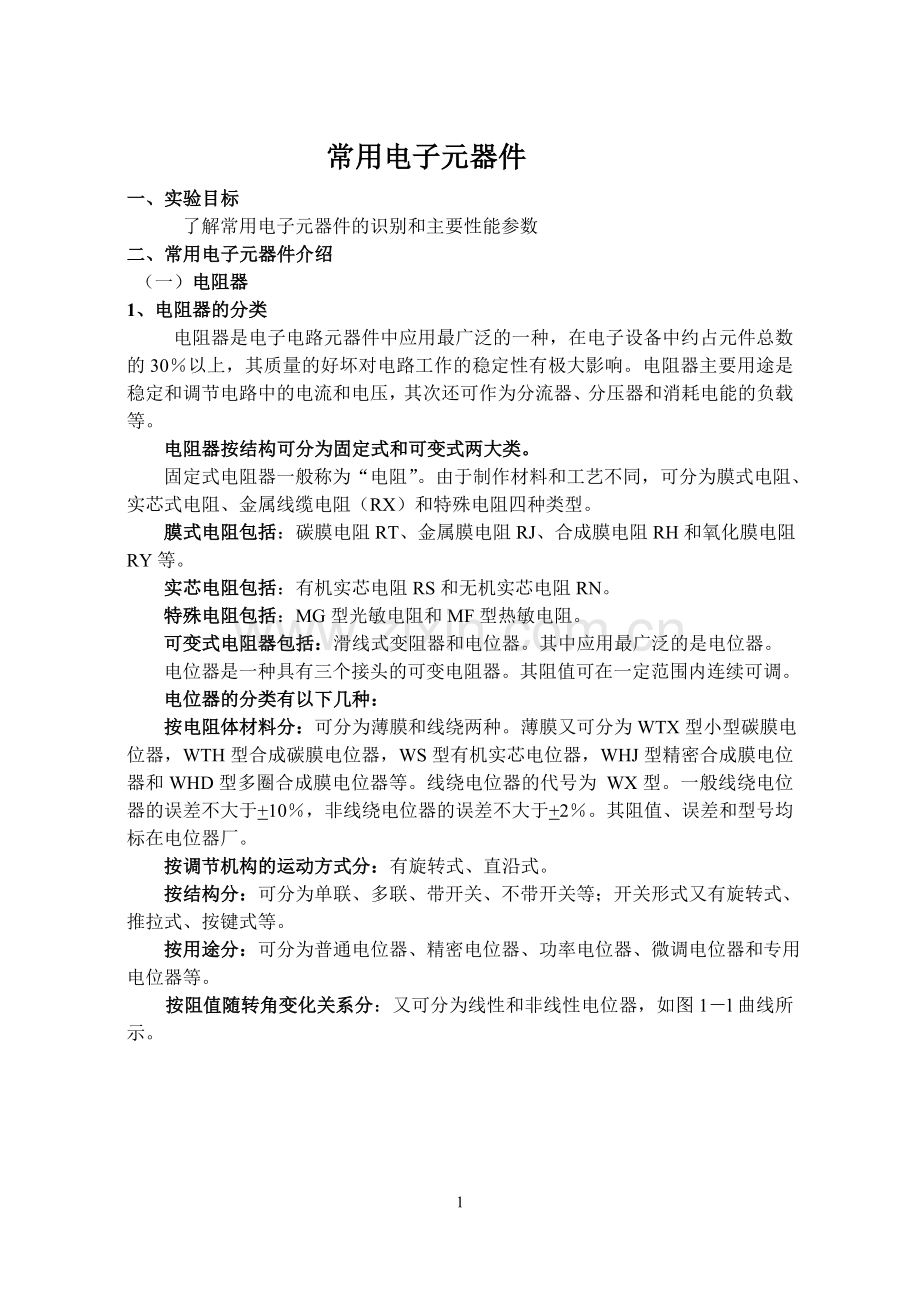

常用电子元器件
一、实验目标
了解常用电子元器件的识别和主要性能参数
二、常用电子元器件介绍
（一）电阻器
1、电阻器的分类
电阻器是电子电路元器件中应用最广泛的一种，在电子设备中约占元件总数的30％以上，其质量的好坏对电路工作的稳定性有极大影响。电阻器主要用途是稳定和调节电路中的电流和电压，其次还可作为分流器、分压器和消耗电能的负载等。
电阻器按结构可分为固定式和可变式两大类。
固定式电阻器一般称为“电阻”。由于制作材料和工艺不同，可分为膜式电阻、实芯式电阻、金属线缆电阻（RX）和特殊电阻四种类型。
膜式电阻包括：碳膜电阻RT、金属膜电阻RJ、合成膜电阻RH和氧化膜电阻RY等。
实芯电阻包括：有机实芯电阻RS和无机实芯电阻RN。
特殊电阻包括：MG型光敏电阻和MF型热敏电阻。
可变式电阻器包括：滑线式变阻器和电位器。其中应用最广泛的是电位器。
电位器是一种具有三个接头的可变电阻器。其阻值可在一定范围内连续可调。
电位器的分类有以下几种：
按电阻体材料分：可分为薄膜和线绕两种。薄膜又可分为WTX型小型碳膜电位器，WTH型合成碳膜电位器，WS型有机实芯电位器，WHJ型精密合成膜电位器和WHD型多圈合成膜电位器等。线绕电位器的代号为 WX型。一般线绕电位器的误差不大于+10％，非线绕电位器的误差不大于+2％。其阻值、误差和型号均标在电位器厂。
按调节机构的运动方式分：有旋转式、直沿式。
按结构分：可分为单联、多联、带开关、不带开关等；开关形式又有旋转式、推拉式、按键式等。
按用途分：可分为普通电位器、精密电位器、功率电位器、微调电位器和专用电位器等。
按阻值随转角变化关系分：又可分为线性和非线性电位器，如图1－l曲线所示。

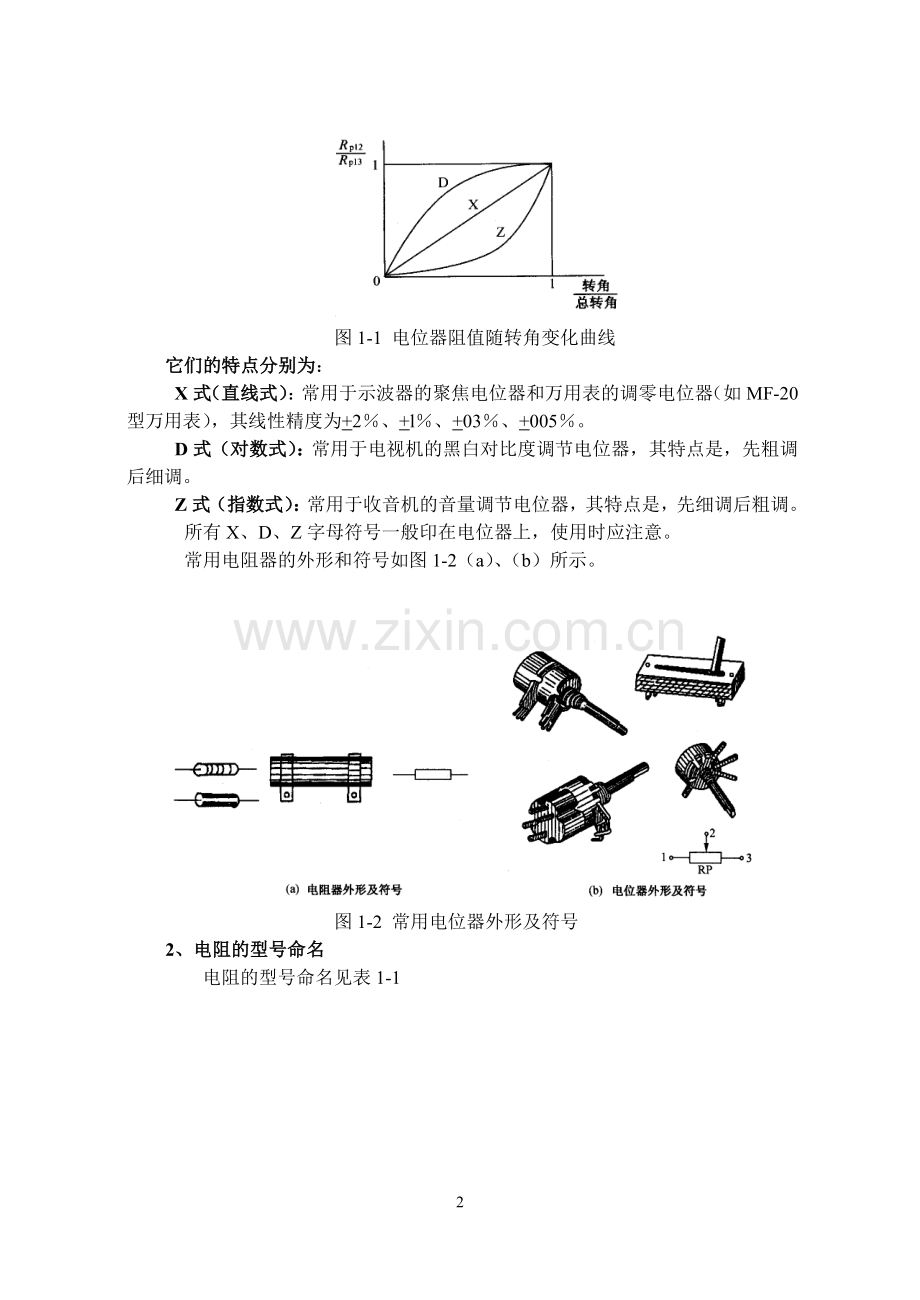

图1-1 电位器阻值随转角变化曲线
它们的特点分别为：
X式（直线式）：常用于示波器的聚焦电位器和万用表的调零电位器（如MF-20型万用表），其线性精度为+2％、+l％、+03％、+005％。
D式（对数式）：常用于电视机的黑白对比度调节电位器，其特点是，先粗调后细调。
Z式（指数式）：常用于收音机的音量调节电位器，其特点是，先细调后粗调。
所有X、D、Z字母符号一般印在电位器上，使用时应注意。
常用电阻器的外形和符号如图1-2（a）、（b）所示。

图1-2 常用电位器外形及符号
2、电阻的型号命名
电阻的型号命名见表1-1

表1-1 电阻的型号命名法

示例：RJ71－ 0． 125－ 5． １kI型的命令含义。

由此可见，这是精密金属膜电阻器，其额定功率为１／８W，标称电阻值为5．1k，允许误差为土5％。
3、电阻器的主要性能指标
（1）额定功率：电阻器的额定功率是在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。当超过额定功率时，电阻器的阻值将发生变化，甚至发热烧毁。为保证安全作用，一般选其额定功率比它在电路中消耗的功率高l－2倍。
额定功率分19个等级，常用的有上1/20W，1/8W，1/4W，1/2W，1 W，2W，4W，5W．．．。在电路图中，非线绕电阻器额定功率的符号表示法如图1－3所示。

图1-3 额定功率的符号表示法
实际中应用较多的有1／4W、l／2W、1 W、2W。线绕电位器应用较多的有2W、3W、5W、10 W等。
（2）标称阻值：标称阻值是产品标志的“名义”阻值，其单位为欧、千欧、兆欧。标称阻值系列如表1-2所示。任何固定电阻器的阻值都应符合表1－2所列数值乘以10 n欧姆，其中n为整数。
表1-2 标称阻值

（3）允许误差：允许误差是指电阻器和电位器实际阻值对于标称阻值的最大允许偏差范
围。它表示产品的精度。线绕电位器允许误差一般小于+10％，非线绕电位器的允许误差一般小于土20％。
电阻器的阻值和误差，一般都用数字标印在电阻器上。但体积很小和一些合成电阻器，
其阻值和误差用色环来表示。如图1-4所示。

图1-4 阻值和误差的色环标记
它是在靠近电阻器的一端画有四道或五道（精密电阻）色环。其中，第一道色环、第二道色环以及精密电阻的第三道色环都表示其相应位数的数字。其后的一道色环则表示前面数字再乘以 10的 n次幂，最后一道色环表示阻值的容许误差。各种颜色所代表的意义拟表1－3所示。
例如，四色环电阻器的第一、二、三、四道色环分别为棕、绿、红、金色，则该电阻的阻值和误差分别为：

表1-3色环颜色的意义
R＝（1X10＋5）X10 2二1500欧姆 ，误差为+15％。
即表示该电阻的阻值和误差是：1。5K+5％。
（4）最高工作电压：最高工作电压是由电阻器、电位器最大电流密度、电阻体击穿及其结构等因素所规定的工作电压限度。对阻值较大的电阻器，当工作电压过高时，虽功率不超过规定值。但内部会发生电弧火花放电，导致电阻变质损坏。一般1/8w碳膜电阻器或金属膜电阻器最高工作电压分别不能超过150V或200V。
4、电阻器的简单测试
测量电阻的方法很多，可用欧姆表、电阻电桥和数字欧姆表直接测量，也可根据欧姆定律R＝V／I，通过测量流过电阻的电流I及电阻上的压降V来间接测量电阻值。
当测量精度要求较高时，我们采用电阻电桥来测量电阻。电阻电桥有单臂电桥（惠斯登电桥）和双臂电桥（凯尔文电桥）两种。这里不作详细介绍。
当测量精度要求不高时，可直接用欧姆表测量电阻。现以MF－20型万用表为例，介绍测量电阻的方法。首先将万用表的功能选择波段开关置欧姆挡，量程波段开关置合适挡。将两根测试笔短接，表头指针应在刻度线零点，若不在零点，则要调节“欧姆”旋纽（零欧姆调整电位器）回零。调回零后即可把被测电阻串接于两根测试笔之间，此时表头指针偏转，待稳定后可从刻度线上直接读出所示数值，再乘上事先所选择的量程，即可得到被测电阻的阻值。当另换一量程时必须再次短接两测试笔，重新调零。每换一次量程，都必须调零一次。
特别要指出的是，在测量电阻时，不能用双手同时捏住电阻或测试笔，因为那样的话，人体电阻将会与被测电阻并联在一起，表头上指示的数值就不单纯是被测电阻的阻值了。
5、选用电阻器常识
（1）根据电子设备的技术指标和电路的具体要求选用电阻的型号和误差等级。
（2）为提高设备的可靠性，延长使用寿命，应选用额定功率大于实际消耗功率的1．5－2倍。
（3）电阻装接前应进行测量、核对，尤其是在精密电子仪器设备装配时，还需经人工老化处理，以提高稳定性。
（4）在装配电子仪器时，若所用非色环电阻，则应将电阻标称值标志朝上，且标志顺序一致，以便于观察。
（5）焊接电阻时，烙铁停留时间不宜过长。
（6）选用电阻时应根据电路中信号频率的高低来选择。一个电阻可等效成一个R、L、C二端线性网络，如图1－5所示。

图1-5 电阻器的等效电路
不同类型的电阻，R、L、C三个参数的大小有很大差异。线绕电阻本身是电感线圈，所以不能用于高频电路中，薄膜电阻中，老电阻体上刻有螺旋槽的，工作颇率在 10MHZ左右，未刻螺旋槽的（如 RY型）工作频率则更高。
（7）电路中如需串联或并联电阻来获得所需阻值时，应考虑其额定功率。阻值相同的电阻串联或并联，额定功率等于各个电阻额定功率之和；阻值不同的电阻串联时，额定功率取决于高阻值电阻。并联时，取决于低阻值电阻，且需计算方可应用。
（二）电容器
1、电容器的分类
电容器是一种储能元件。在电路中用于调谐、滤波、耦合、旁路、能量转换和延时等。电容器的种类如下。
（1）按其结构，可分为以下三种
Ⅰ）固定电容器：电容量是固定不可调的，我们称之为固定电容器。图2－l所示为几种固定电容器的外形和电路符号。其中图（a）电容器符号（带“＋”号的为电解电容器）；图（b）瓷介电容器；图（C）云母电容器；图（d）涤纶薄膜电容器；图（e）金属化纸介电容器；图（f）电解电容器。

图2-1 几种固定电容器外形及符号

II）半可变电容器（微调电容器）：电容器容量可在小范围内变化，其可变容量为几至几十皮法，最高达一百皮法（以陶瓷为介质时），适用于整机调整后电容量不需经常改变的场合。常以空气、云母或陶瓷作为介质。其外形和电路符号如图2-2所示。

图2-2 半可变电容器外形及符号

（d）单联符号（e）双联符号
III) 可变电容器：
可变电容器的种类很多，按结构分有单连、双连、三连、四连等。按
介质分有空气介质、簿膜介质两类。其外形如图2-3所示

图2-3 单、双联可变电容器外形及符号
（2）按电容器介质材料，可分为以下几种
Ⅰ）电解电容器：以铝、担、锯、钛等金属氧化膜作介质的电容器。应用最广的是铝电解电容器。它容量大、体积小，耐压高（但耐压越高，体积也就越大），一般在500V以下。常用于交流旁路和滤波。缺点是容量误差大，且随频率而变动，绝缘电阻低。电解电容有正、负极之分（外壳为负端，另一接头为正端）。一般，电容器外壳上都标有“＋”、“－”记号，如无标记则引线长的为“＋”端，引线短的为“－”端，使用时必须注意不要接反，若接反，电解作用会反向进行，氧化膜很快变薄，漏电流急剧增加，如果所加的直流电压过大，则电容器很快发热，甚至会引起爆炸。
由于铝电解电容具有不少缺点，在要求较高的地方常用担、据或钛电容。它们比铝电解电．容的漏电流小，体积小，但成本高。
Ⅱ）云母电容器：以云母片作介质的电容器。其特点是高频性能稳定，损耗小、漏电流小、耐压高（从几百伏到几千伏），但容量小（从几十皮法到几万皮法）。
Ⅲ）瓷介电容器：以高介电常数、低损耗的陶瓷材料为介质，放体积小、损耗小、温度系数小，可工作在超高频范围，但耐压较低（一般为60V－70V），容量较小（一般为lpF－1000pF）。为克服容量小的缺点，现在采用了铁电陶瓷和独石电容。它们的容量分别可达680pF－0．047pF和0．01pF一几uF，但其温度系数大、损耗大、容量误差大。
Ⅳ）玻璃釉电容：以玻璃釉作介质，它具有瓷介电容的优点，且体积比同容量的瓷介电容小。其容量范围为4．7pF－4uF。另外，其介电常数在很宽的频率范围内保持不变，还可应用到125T高温下。
Ⅴ）纸介电容器：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁壳以提高防潮性。大容量的电容器常在铁壳里灌满电容器油或变压器油，以提高耐压强度，被称为油浸纸介电容器。纸介电容器的优点是在一定体积内可以得到较大的电容量，且结构简单，价格低廉。但介质损耗大，稳定性不高。主要用于低频电路的旁路和隔直电容。其容量一般为100pF－10pF。
新发展的纸介电容器用蒸发的方法使金属附着于纸上作为电极，因此体积大大缩小，称为金属化纸介电容器，其性能与纸介电容器相仿。但它有一个最大特点是被高电压击穿后，有自愈作用，即电压恢复正常后仍能工作。
Ⅵ）有机薄膜电容器：用聚苯乙烯、聚四氟乙烯或涤纶等有机薄膜代替纸介质，做成的各种电容器。与纸介电容器相比，它的优点是体积小、耐压高、损耗小、绝缘电阻大、稳定性好，但温度系数大。
２、电容器的型号命名法
电容器的型号命名法见表2-1

示例：CJX－250－0．33－ + 10％电容器的命令含义：

。

表2-1

3、电容器的容值标注方法
（1） 用2－4位数字和一个字母表示法
用2－4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的量级。字母为m、u、n、p。字母m表示毫法（10 -3F）、u表示微法（10 -6F）、
n表示毫微法（10 -9F）、P表示微微法（10-12F）。字母有时也表示小数点。如33m表示33000 u F；47n表示0 ．047 u F；3 u 3表示3．3 u F；5n9表示5900pF； 2P2表示 2．２pF。另外也有些是在数字前面加R，则表示为零点几微法，即 R表示小数点，如 R22表示0．22pF。
（2）不标单位的直接表示法
这种方法是用1－4位数字表示，容量单位为pF。如用零点零几或零点几表示，其单位为uF。如 3300表示3300pF、 680表示680pF、 7表示7pF、 0．056表示0． 056 p F。
(3)电容量的数码表示法
一般用三位数表示容量的大小。前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF。如102表示1000pF；221表示220pF；224表示22X104 PF。在这种表示方法中有一个特殊情况，就是当第三位数字用“9”表示时，是用有效数字乘上10-1来表示容量的。如229表示22X10-1pF即2．2pF。
（4）电容量的色码表示法
色码表示法是用不同的颜色表示不同的数字。见表2－2
表2－2色码表示的意义
颜色
黑 棕 红 橙 黄 绿 蓝 紫 灰 白
数字
0 1 2 3 4 5 6 7 8 9
具体的方法是：沿着电容器引线方向，第一、二种色环代表电容量的
有效数字，第三种色环表示有效数字后面零的个数，其单位为pF。每种颜
色所代表的数字见表4－2所示。如遇到电容器色环的宽度为两个或三个色
环的宽度时，就表示这种颜色的两个或三个相同的数字。如沿着引线方向，
第一道色环的颜色为棕，第二道色环的颜色为绿，第三道色环的颜色为橙
色，则这个电容器的容量为15000pF即0．015 u F；又如第一宽色环为橙色，
第二色环为红色，则该电容器的容量为3300pF，如图2-4所示。

图2-4 电容量的色码表示法
4、电客器的检测方法
电容器的常见故障有断路、短路、失效等。为保证装入电路后的正常
工作，因此在装入电路前对电容器必须进行检测。
（1）漏电电阻的测量
用万用表的欧姆挡（RX 10k或RX 1k挡，视电容器的容量而定），当两表笔分别接触电容器的两根引线时，表针首先朝顺时针方向（R为零的方向）摆动。然后又反方向退回到∞位置的附近。当表针静止时所指的阻值就是该电容器的漏电电阻。一般除电解电容器以外表外均应回到无穷大。在测量中如表针距无穷大较远，表明电容器漏电严重，不能使用。有的电容器在测漏电电阻时，表外退回到无穷大位置时，又顺时钟摆动，这表明电容器漏电更严重。测量电解电容器时，指针式万用表的红表笔接电容器的负极，黑表笔接电容器的正极，否则漏电加大。
（2）电容器的断路测量
电容器的容量范围很宽，用万用表判断电容器的断路情况，首先要看电容量的大小。对于0．01p F以下的小容量电容器，用万用表不能判断其是否断路，只能用其它仪表进行鉴别（如Q表等）。
对于0．01uF以上的电容器用万用表测量时，必须根据电容器容量的大小，分别选择合适的量程，才能正确的加以判断。如测300 u F以上的电容器可放在RX10或RXlk挡；测10uF－300uF的电容器可用RX100挡；测0．47 pF－10u F的电容器可用R xl挡；测0．01uF—0.47uF的电容器时用 R X 10k挡。具体的测量方法是：用万用表的两表笔分别接触电容器的两极引线（测量时，手不能同时碰触两极引线）。如表针不动，将表笔对调后再测量，表针仍不动，说明电容器断路。
（3）电容器的短路测量
用万用表的欧姆挡，将两支表笔分别接触电容器的两引线，如表针指示阻值很小或为零，而表针不再退回，说明电容器已击穿短路。当测量电解电容器时，要根据电容器容量的大小，适当选择量程，电容量越大，量程越要放小，否则就会把电容器的充电误认为是击穿。
（4）电解电容器极性的判断
用指针式万用表测量电解电容器的漏电电阻，并记下这个阻值的大小，然后将红黑表笔对调再测电容器的漏电电阻，将两次所测得的阻值对比，漏电电阻小的一次，黑表笔所接触的就是正极。
（5）可变电容器的测量
对可变电容器主要是测其是否发生碰片短路现象。方法是用万用表的电阻挡 （R）测量动片与定片之间的绝缘电阻，即用红黑表笔分别接触动片、定片，然后慢慢旋转动片，如转到某一个位置时，阻值为零，表明有碰片现象，应予以排除，然后再用。如将动片全部旋进与旋出，阻值均为无穷大，表明可变电容器良好。
5、电容器的选用常识
（1）不同的电路应选用不同种类的电容器
在电源滤波、退耦电路中应选用电解电容器。在高频、高压电路中应选用瓷介电容、云母电容。在谐振电路中，可选用云母、陶瓷、有机簿膜等电容器。用作隔直流时可选用纸介、涤纶、云母、电解等电容器。用在调谐回路时，可选用空气介质或小型密封可变电容器。
在选用时还应注意电容器的引线形式。可根据实际需要选择焊片引出、接线引出、螺丝引出等，以适应线路的插孔要求。
（2）电容器耐压的选择
电容器的额定电压应高于实际工作电压的工10－20％，对工作电压稳定性较差的电路，可留有更大的余量，以确保电容器不被损坏和击穿。
（3）容量误差的选择
对业余的小制作一般不考虑电容器的容量误差。对于振荡、延时电路，电容器容量误差应尽可能小，选择误差值应小于5％。对用于低频耦合电路的电容器其误差可以大些，一般选10－20％就能满足要求。
电容器在选用时不仅要注意以上几点，有时还要考虑其体积、价格、
电容器所处的工作环境（温度、湿度）等情况。
（4）电容器的代用
在选购电容器时可能买不到所需的型号或所需容量的电容器，或在维修时手头有的与所需的不相符合时，便要考虑代用。代用的原则是：电容器的容量基本相同；电容器的耐压不低于原电容器的耐压值；对于旁路电容、耦合电容，可选用比原电容量大的电容器代用。在高频电路中的电容，代换时一定要考虑频率特性，应满足电路的频率要求。
（5）在电路图中电容器容量单位的标注规则
当电容器的容量大于 100pF而又小平 lu F时，一般不标注单位，没小数点的其单位是 PF，有小数点的其单位是 uF。如 4700就是 4700PF， 0． 22就是0．22 u F。当电容量大于10000pF时，可用u F为单位，当电容量小于 10000pF时用 pF为单位。
（三）电感器
电感器在电路中对交流电呈现感抗，有让直流电顺利通过的能力。电感
线圈在电路中用字母L表示。
1、电感器的种类
电感器的种类很多，而且分类方法也不一样。通常按电感器的形式分，有固定电感器、可变电感器、微调电感器。按磁体的性质分，有空芯线圈铜芯线圈、铁芯线圈、和铁氧体线圈。按结构特点分有单层线圈、多层线圈、蜂房线圈。
各种电感线圈都具有不同的特点和用途。但它们都是用漆包线、纱包线、镀银裸铜线，绕在绝缘骨架上或铁芯上构成，而且每圈与每圈之间要彼此绝缘。为适应各种用途的需要，电感线圈做成了各式各样的形状如图3－1所示。

图3－1 电感器及其电路符号
2、电感器的主要参数
（1）电感量
电感量的单位有享利，简称享，用 H表示；毫享用 mH表示；微享用 u H
表示：它们的换算关系为：
1H二10 3mH ＝10 6 u H
电感量的大小跟线圈的圈数，线圈的直径，线圈内部是否有铁芯，线圈的绕制方式都有直接关系。圈数越多，电感量越大，线圈内有铁芯、磁芯的，比无铁芯、磁芯的电感量大。
（2）品质因数（Q值）
品质因数是电感线圈的一个主要参数。它反映了线圈质量的高低。通常也称为Q值。Q值与构成线圈的导线粗细、绕法、单股线还是多股线有关。如果线圈的损耗小，Q值就高。反之，损耗大则Q值就低。
（3）分布电容
由于线圈每两圈（或每两层）导线可以看成是电容器的两块金属片，导线之间的绝缘材料相当于绝缘介质，这相当于一个很小的电容，这一电容称为线圈的
“分布电容”。由于分布电容的存在，将使线圈的Q值下降，为此将线圈绕成蜂房式。对无线线圈则采用间绕法，以减小分布电容。
3、电感线圈的测量
用万用表的欧姆挡 RX1或 RX 10，测电感器的阻值。若为无穷大，表明电感器断路：若电阻很小，表明电感器正常。如要测电感器的电感量或Q
值，就需要用专用电子仪表。如QBG－3型高频Q表或电桥等。
4、常用电感器
（1）固定电感线圈（色码电感）
固定电感线圈是将铜线绕在磁芯上，然后再用环氧树脂或塑料封装起来。这种电感线圈的特点是体积小、重量轻、结构牢固、使用方便。在电视机、收录机中得到广泛的应用。固定电感线圈的电感量可用数字直接标在外壳上，也可用色环表示。但目前我国生产的固定电感器一般不再采用色环标志浩，而是直接将电感数值标出。这种电感器习惯上仍称为色码电感。
固定电感器有立式和卧式两种。其电感量一般为0．1－13000 u H。电感量的允许误差用I、II、III即 +5％、土10％、士20％，直接标在电感器上。工作频率为10kHZ－200MHZ之间。
(2)可变电感线圈
这种线圈改变电感量的方法是将线圈中插入磁芯或铜芯，改变磁芯或铜芯的位置，从而达到改变电感量的目的。还有的是改变触点在线圈上的位置，从而达到改变电感量的目的。
磁棒式天线线圈就是可变电感线圈。它的电感量可在所需的范围内调节。它与可变电容器组成调谐器，用以改变谐振回路的谐振频率。
（3）微调电感线圈
有些电路需要在较小的范围内改变电感量，用以满足整机调试的需要。如收音机中的中频调谐回路和振荡电路的中频变压器、本振线圈就是这种微调线圈。当改变磁帽或磁芯在线圈中的位置时，就可以改变电感量。
（4）阻流圈
阻流圈又叫扼流圈。可分成高频扼流圈和低频扼流圈。高频扼流圈在电路中用来阻止高频信号通过，而让低频交流信号通过。如直放式收音机中用的就是高频扼流圈。它的电感量一般只有几个毫享。低频扼流圈又称滤波线圈，一般由铁芯和统组构成。它与电容器组成滤波电路，消除整流后的残存交流成份。其电感量较大，一般为几亨。阻流圈在电路中用符号“ZL”表示。
（四）变压器
变压器的种类很多，常用的有电源变压器、线间变压器、中频变压器、音频变压器、高频变压器等。如图4－1所示。

图4－1 变压器外形
变压器由初级线圈、次级线圈、铁芯或磁芯组成。一般情况下铁芯变压器
用于低频电路，磁芯变压器用于高频电路。
变压器有升高或降低交流电压的作用，同时还有阻抗变换和隔直流的功能。
1、中频变压器
中频变压器又称中周变压器，简称中周。它与电容器组成谐振回路，用于超外差式收音机和电视机中。
中频变压器由磁芯、尼龙骨架、磁帽、胶水底座、金属屏蔽罩及绕在磁芯上的线圈构成。磁帽可上下调节，以改变线圈的电感量。中周的底座上有五个引线脚，在引线脚的旁边注有数字，标明引线脚的顺序。中频变压器的磁芯、磁帽是用高频或中频特性的磁性材料制成的。以满足不同电路工作频率的需求。中频磁芯用于调幅收音机，高频磁芯用于电视机和调频收音机。
中频变压器的型号由三部分组成，即主称（用几个字母表示名称、特征、用途）、尺寸（用数字表示）、序号（用数字表示）。其主称中的字母T、L、F、S分别表示中周变压器、线圈或振荡线圈、磁性瓷芯式、调幅收音机用、短波段。尺寸中的1、2、3、4、分别表示7X7X12（nun）、10X10X14（mm）、12 X 12 X 16（mm）、20X25X36（mm）。例如TTF－2－1型就表示调幅收音机用磁性瓷芯式中频变压器，外型尺寸为10X 10X 14（mm）。
中频变压器有单调谐双调谐两种方式。单调谐式是指只有一个谐振回路。双调谐是指具有两个谐振回路。收音机多采用单调谐电路。常用的中频变压器 TTF－１、 TTF－２、 TTF－3等为收音机所用； 10TV21、 10LV23、 10TS22
等为电视机所用。
2．音频变压器
音频变压器主要是指音频输入变压器、音频输出变压器。音频变压器的作用是阻抗匹配、耦合、倒相等。输入变压器在电路中能使推动级的输出阻抗与功率放大级的输入阻抗相适应（匹配）。输出变压器在电路中能使功率放大级的输出阻抗与扬声器的阻抗相适应。只有在阻抗匹配的情况下音频信号传输的损耗才能减小到最小，失真也最小。
音频变压器是由铁芯、骨架、线圈构成。铁芯通常采用“日字型”硅钢片，骨架由尼龙或塑料压制而成。在骨架上绕制漆包线线圈。输入变压器的初、次级线圈的圈数比为3：1－1：1之间，输出变压器初、次级线圈的圈数比为10：1－7：1之间。
输入变压器与输出变压器在使用中往往不易区分。为不造成使用上的错误，可用万用表的 RXI挡测量有两根引线的一边。如果测得的阻值为 1欧姆左右，就是输出变压器；如果测得的阻值为几十欧姆一几百欧姆，就是输入变压器。因输入变压器的初级导线较细、且圈数多、直流电阻大。而输出变压器的次级导线粗、圈数少、直流电阻小。
3．行输出变压器
行输出变压器又称行逆程变压器。它接在电视机行扫描输出级。它将行逆程反峰电压，经升压整流、滤波为显象管提供阳极高压、加速极电压、聚焦极电压以及其它电路所需直流电压。行输出变压器是由高压线圈、低压线圈、U形磁芯、尼龙骨架组成。较新的产品为一体化行输出变压器。它的初级绕组与高压绕组、整流二极管等全部封装在一起。
常用的行输出变压器型号有HCB－3101、HCB－3102、HCB－1201、HCB－1202。一体化行输出变压器型号有BSH－12、BSH－13、BSH－14等。
4．电源变压器
电源变压器是将220V交流电电压升高或降低，变成所需要的各种电压。如需要直流电压，再经整流、滤波、稳压等电路，就可提供。电源变压器主要由铁芯、初次级绕组构成。常见的铁芯有“日”字型和“C”型两种。“日”字型铁芯变压器的初、次级线圈绕在铁芯中间的芯柱上。一般初级线圈在里层，次级线圈在外层。“C”型铁芯变压器的初、次级线圈绕在铁芯的两侧的芯柱上。由于“C”型铁芯由导磁率高的冷轧硅钢带卷成的，因此它的损耗小、效率高。为适应各种电路的需要，变压器的功率可做成各种规格的。
（五）继电器
1．继电器的作用
在自动装置里，继电器可以起到控制和转换电路的作用。就是说，它
可以用小电流去控制大电流或高电压的通断。
继电器的种类很多，分类方法也不一样。按功率的大小可分为小功率继电器、中功率继电器、大功率继电器。按用途可分为启动继电器、限时继电器、眼位继电器等。常用的可分为直流继电器、交流继电器、舌簧继电器、时间继电器等。继电器的外形如图5－1所示。

图5－1 继电器的外型、结构与电路
继电器一船由铁芯、线圈、衔铁、常闭触点和常开触点等组成。
2．继电器的主要技术参数
为了恰当地选用继电器，了解继电器的主要参数是很重要的。继电器的参数很多，就是同一型号中还有很多规格代号。它们的各项参数都不相同，
下面介绍几个主要参数。
（l）额定工作电压
它是指继电器正常工作时线圈需要的电压。可以是交流电压，也可以是直流电压。随型号的不同而不同。为使每种型号的继电器能在不同的电压电路中使用，每一种型号的继电器都有七种额定工作电压供选择。表5－1是JRX－13F型继电器的参数，其额定工作电压有12V、24V、48V等多种。
表5－1 JRX－13F型继电器参数

（2）直流电阻
它是指线圈的直流电阻。可以通过万用表进行测量。
（3）吸合电流
它是指继电器能够产生吸合动作的最小电流。在使用时给定的电流必须略大于吸合电流，继电器才能可靠地工作。为保证可靠地吸合动作，必须给线圈加上额定的工作电压，或略高于额定工作电压。但一般不要超过额定工作电压的1．5倍。否则有可能烧毁继电器的线圈。
（4）释放电流
它是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器恢复到未通电的释放状态。这个时候的电流比吸合电流小得多。
（5）触点的切换电压和电流（触点负荷）
它是指继电器触点允许加载的电压和电流。它决定了继电器能控制的电压和电流的大小。使用时不能超过此数值。否则将损坏继电器的触点。
3．继电器的触点
线圈继电器的触点有两种表示方法，一种是把它们直接画到长方框上方或一侧。另一种是按照电路的连接需要，把触点分别画到各自的控制电路中。画到电路中的触点必须标注清楚是哪一个继电器的触点，并用触点编号标明。
继电器的触点有三种基本形式如图5-2所示。

图5－2 继电器的触点形式

带有常开触点（动合型），用H表示。这种触点表示线圈不通电时，两个触点是断开的，通电后两个触点就闭合。另一种触点是常闭触点（动断型），用D表示。这种触点表示线圈不通电时，两个触点是闭合的，通电后两个触点就断开。还有一种触点是转换触点，用Z表示。这种触点组有三个触点，中间的是动触点，上下各有一组静触点。实际上是两种触点的组合。当线圈不通电时，动触点和其中一组静触点断开和另一组静触点闭合。线圈通电时动触点就移动，使原来断开的成为闭合，原来闭合的成为断开状态。
在读图时，要注意触点组的画法是指线圈不通电时的原始状态。
4、继电器的选用常识
继电器不仅种类繁多，具体型号多，而且在同一型号中还有很多规格代码，它们的各项参数都不相同。因此，选用继电器时，必须选择与电路所要求的相符合。否则将造成继电器的动作失误。在具体应用时应考虑以下几方面问题。
（1） 控制电路方面：继电器线圈的数量（一组或两组）；线圈所用的是交流电
还是直流电。
（2） 被控制电路方面：即继电器触点电路。应考虑触点的种类、数量。触点电路是交流还是直流，电流电压的大小，是常开还是常闹触点。另外还应考虑继电器的体积大小、安装方式、寿命长短等。
（六）晶体二极管
1、晶体二极管的种类
晶体二极管接材料分有锗二极管、硅二极管、砷化镓二极管。按结构不同可分为点接触型二极管和面接触型二极管。按用途分有整流二极管、检波二极管、变容二极管、稳压二极管、开关二极管、发光二极管等。常见的二极管如图6－１所示，各种二极管的电路符号如图6－２所示。

图６－１常见二极管外形

图6-2 二极管电路符号
晶体二极管有一个PN结，所以具有单向导电特性。利用这个特性可把交流电变成脉动直流电，把所需的音频信号从高频信号中取出来等等。
2、晶体二极管的主要参数
除通用参数外，不同用途的二极管，还有其各自的特殊参数。下面介绍常用二极管的参数，如整流、检波等共有的参数。
（1）最大整流电流
它是晶体二极管在正常连续工作时，能通过的最大正向电流值。使用时电路的最大电流不能超过此值。否则二极管就会发热而烧毁。
（2）最高反向工作电压
二极管正常工作时所能承受的最高反向电压值。它是击穿电压值的一半。也就是说，将一定的反向电压加到二极管两端，二极管的PN结不致引起击穿。一般使用时，外加反向电压不得超过此值，以保证二极管的安全。
（3）最大反向电流
这个参数是指在最高反向工作电压下允许流过的反向电流。这个电流的大小，反映了晶体二极管单向导电性能的好坏。如果这个反向电流值太大，就会使二极管过热而损坏。因此这个值越小，表明二极管的质量越好。
（4）最高工作频率
这个参数是指二极管能正常工作的最高频率。如果通过二极管电流的频率大于此值，二极管将不能起到它应有的作用。在选用二极管时，一定
要考虑电路频率的高低。选择能满足电路频率要求的二极管。
3、常用晶体二极管介绍
（1）整流二极管
整流二极管主要用于整流电路，即把交流电变换成脉动的直流电。整流二极管都是面结型，因此结电容较大，使其工作频率较低。一般为3kHZ以下。
从封装上看，有塑料封装和金属封装两大类。常用的整流二极管有2CZ型、2DZ型、IN400 X型及用于高压、高频电路的 2DGL型等。
（2）检波二极管
检波二极管的主要作用是把高频信号中的低频信号检出。它们的结构为点接触型。其结电容较小、工作频率较高，一般都采用锗材料制成。这种管子的封装多采用玻璃外壳。常用的检波二极管有2AP型等。
（3）稳压二极管
这种管子是利用二极管的反向击穿特性制成的。在电路中其两端的电压保持基本不变，起到稳定电压的作用。常用的稳压管有2CW55、2CW56等。
（4）阻尼二极管
阻尼二极管多用在高频电压电路中，能承受较高的反向击穿电压和较大的峰值电流。一般用在电视机电路中。常用的阻尼二极管有2CN1、2CN2、BS－4等。
（5）晶体二极管的选用
选用二极管是根据用途和电路的具体要求来选择二极管的种类、型号及参数。
选用检波二极管时主要是选工作频率应符合电路频率要求、检波效率好、结电容小的。使用较多的检波二极管有2AP9、2AP10、2AP1-2AP7等。还可以选用锗开关二极管2AK型的。坏了一个PN结的锗高频三极管也能当检波二极管用。
整流二极管主要考虑其最大整流电流、最高反向工作电压是否能满足电路需要。常用的整流二极管有2CP、2CZ、IN4000和N5400系列。常用硅单相桥式整流器有QL型。常用高频高压硅整流堆有2DL15kV／lmA等。
如果在修理电器装置时，原损坏的二极管型号一时找不到，可考虑代用。代换的方法是弄清原二极管的性质和主要参数，然后换上与其参数相当的其它型号的二极管。如检波二极管，代换时只要其工作频率不低于原型号的频率就可以用。对整流二极管，只要反向电压和整流电流不低于原型号的反向电压和整流电流就可以用。
（6）光电二极管（光敏二极管）
光电二极管跟普通二极管一样，也是由一个PN结构成。但是它的PN结面积较大，是专为接收入射光而设计的。它是利用PN结在施加反向电压时，在光线照射下反向电阻由大变小的原理来工作的。就是说，当没有光照射时反向电流很小，而反向电阻很大。当有光照射时，反向电阻减小，反向电流增大。
光电二极管在无光照射时的反向电流称为暗电流，有光照射时的反向电流叫光电流（亮电流）。另外，光电二极管是反向接入电路的，即正极接低电位，负极接高电位。
光电二极管的主要参数有：
灵敏度。它是指对给定波长的人射光，每接收单位光功率时输出的光电流。其单位是uA／uW。
光谱范围。指光电二极管响应最佳的光谱范围。锗管的光谱范围要比硅管宽。
峰值波长。指光电二极管有最佳响应的峰值波长。锗管的峰值波长为14650A，硅管的波长为 9000A。
响应时间。指光电二极管将光信号转换成电信号所需要的时间。
常用的光电二极管主要参数如表6-1

表6-1光电H极管主要参数
（7）发光二极管
发光二极管是一种把电能变成光能的半导体器件。它具有一个PN结，与普通二极管一样，具有单向导
