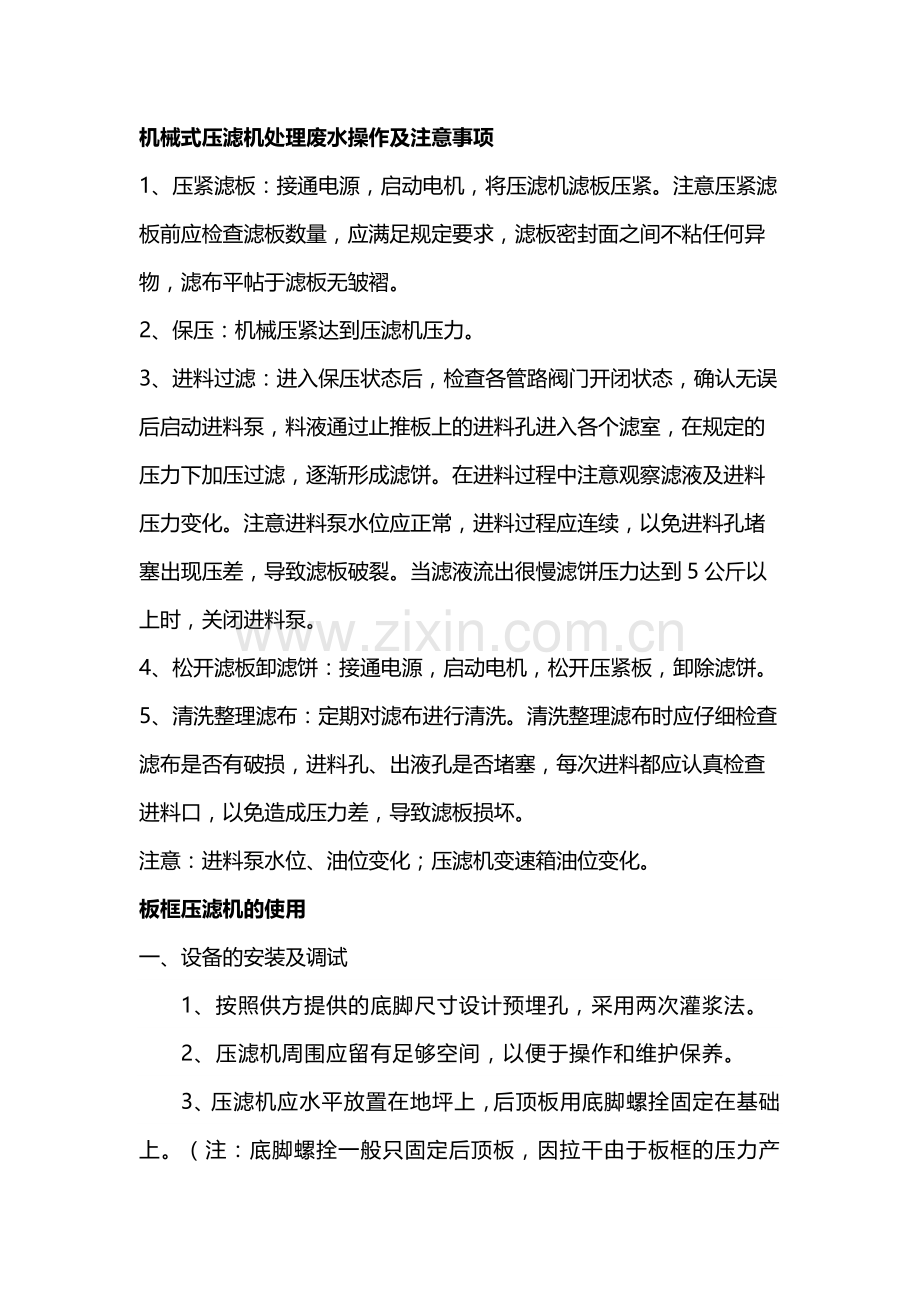

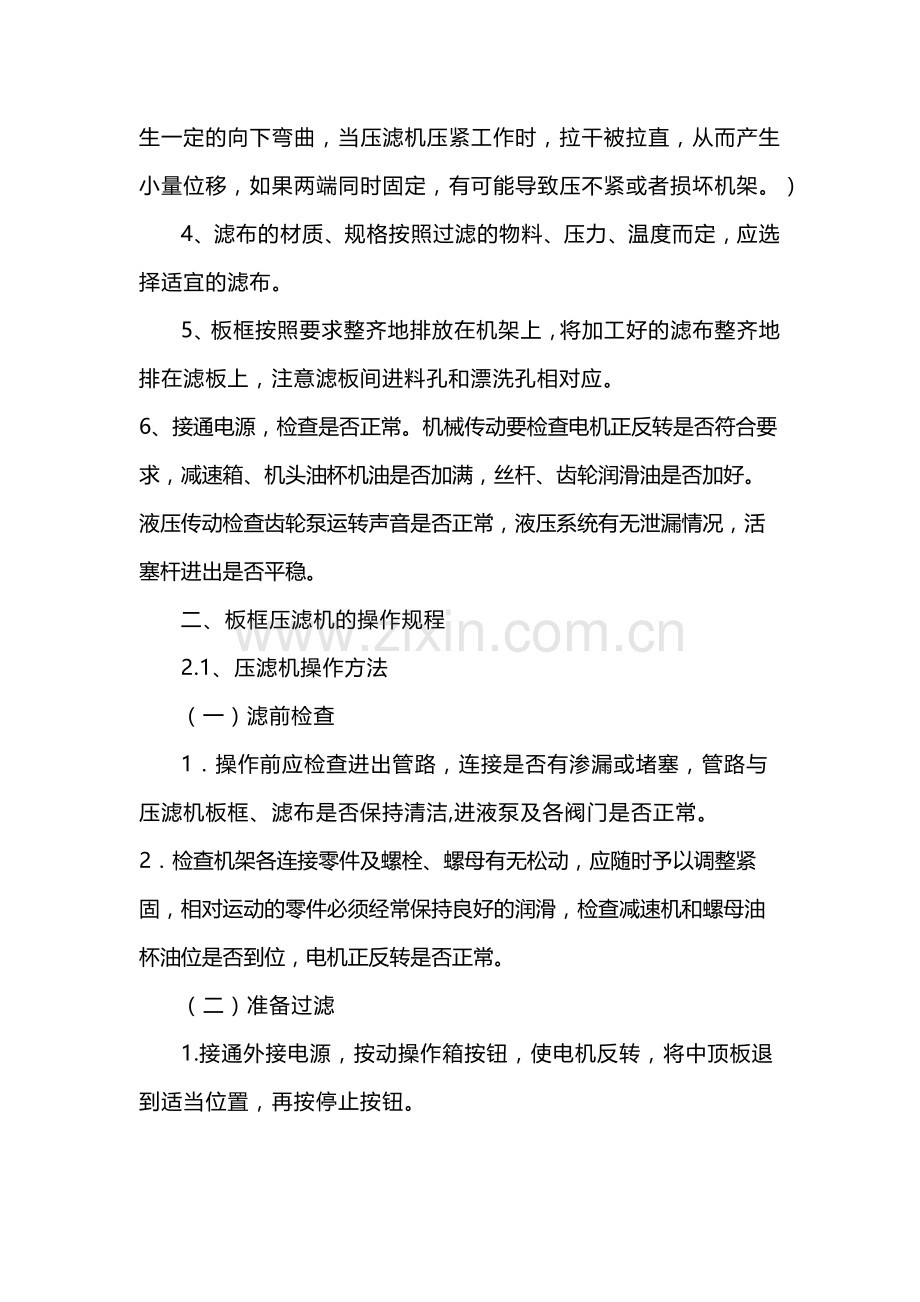

机械式压滤机处理废水操作及注意事项1、压紧滤板：接通电源，启动电机，将压滤机滤板压紧。注意压紧滤板前应检查滤板数量，应满足规定要求，滤板密封面之间不粘任何异物，滤布平帖于滤板无皱褶。2、保压：机械压紧达到压滤机压力。3、进料过滤：进入保压状态后，检查各管路阀门开闭状态，确认无误后启动进料泵，料液通过止推板上的进料孔进入各个滤室，在规定的压力下加压过滤，逐渐形成滤饼。在进料过程中注意观察滤液及进料压力变化。注意进料泵水位应正常，进料过程应连续，以免进料孔堵塞出现压差，导致滤板破裂。当滤液流出很慢滤饼压力达到5公斤以上时，关闭进料泵。4、松开滤板卸滤饼：接通电源，启动电机，松开压紧板，卸除滤饼。5、清洗整理滤布：定期对滤布进行清洗。清洗整理滤布时应仔细检查滤布是否有破损，进料孔、出液孔是否堵塞，每次进料都应认真检查进料口，以免造成压力差，导致滤板损坏。注意：进料泵水位、油位变化；压滤机变速箱油位变化。 板框压滤机的使用一、设备的安装及调试1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。2、压滤机周围应留有足够空间，以便于操作和维护保养。3、压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。）4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。6、接通电源，检查是否正常。机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。液压传动检查齿轮泵运转声音是否正常，液压系统有无泄漏情况，活塞杆进出是否平稳。二、板框压滤机的操作规程2.1、压滤机操作方法（一）滤前检查 1操作前应检查进出管路，连接是否有渗漏或堵塞，管路与压滤机板框、滤布是否保持清洁,进液泵及各阀门是否正常。2检查机架各连接零件及螺栓、螺母有无松动，应随时予以调整紧固，相对运动的零件必须经常保持良好的润滑，检查减速机和螺母油杯油位是否到位，电机正反转是否正常。（二）准备过滤1.接通外接电源，按动操作箱按钮，使电机反转，将中顶板退到适当位置，再按停止按钮。2将清洁的滤布挂在滤板两面，并将料孔对准，滤布必须大于滤板密封面，布孔不得大于管孔，并抚平不准有折叠以免漏夜，板框必须对整齐，漂洗式过滤滤板次序不可放错。3按动操作箱上的正转按钮，使中顶板将滤板压紧，当达到一定的电流后按停止按钮。（三）过滤1打开滤液出口阀门，启动进料泵并渐渐开启进料阀门调节回料阀门，视过滤速度压力逐渐加大，一般不得大于0.6MPa，刚开始时，滤液往往浑浊，然后转清。如滤板间有较大渗漏，可适当加大中顶板顶紧力，但因滤布有毛细现象，仍有少量滤液渗出，属正常现象可由托盆接贮。2监视滤出液，发现浑浊时，明流式可关闭该阀，继续过滤，如暗流应停机更换破损滤布，当料液滤完或框中滤渣已满不能再继续过滤，即为一次过滤结束。（四）过滤结束1输料泵停止工作，关闭进料阀门。 2出渣时按电机反转按钮，使中顶板收回。3卸滤渣并将滤布、滤板、滤框冲洗干净，叠放整齐，以防板框变形，也可依次放在压滤机里用压紧板顶紧以防变形，冲洗场地及擦洗机架，保持机架及场地整洁，切断外接电源，整个过滤工作结束。2.2压滤机操作规程1、所有规格压滤机上面所放滤板数量均不能少于铭牌规定的数量，压紧压力、进料压力、压榨压力与进料温度均不能超过说明书规定范围。滤布损坏应及时更换液压油。一般环境下半年更换一次液压油，灰尘大的环境下1-3个月更换一次及清洗一次油缸、油箱等所有液压元件。2、机械式压滤机传动部位丝杆、丝母、轴承、轴室及液压型机械型滑轮轴等每班应加注2-3次液态润滑油，严禁在丝杆上抹干式钙基脂润滑油，严禁在压紧状态下再次启动压紧动作，严禁随意调整电流继电器参数。3、液压式压滤机在工作时油缸后禁止人员停留或经过，压紧或退回时必须有人看守作业，各液压件不得随意调整，以防压力失控造成设备损坏或危及人身安全。4、滤板密封面必须清洁无褶皱，滤板应与主梁拉垂直且整齐，不得一边偏前一边偏后，否则不得启动压紧动作。拉板卸渣过程中严禁将头和肢体伸入滤板间。油缸内空气必须排净。5、所有滤板进料口必须清除干净，以免堵塞使用损坏滤板。滤布应及时清洗。6、电控箱要保持干燥，各种电器禁止用水冲洗。压滤机必须有接地线，以防短路、漏电。三、设备的维护和保养 为了更好的利用和管理板框压滤机，提高产品质量，延长设备寿命，日常维护和保养板框压滤机是一个必不可少的环节，因此需做好以下几点：1、经常检查板框压滤机的各连接部件有无松动，应及时紧固调整。2、要经常清洗、更换板框压滤机的滤布，工作完毕时应及时清理残渣，不能在板框上干结成块，以防止再次使用时漏料。经常清理水条和排水孔，保持畅通。3、要经常更换板框压滤机的机油或液压油，对于转动部件要保持良好的润滑。4、压滤机长期不用应上油封存，板框应平整地堆放在通风干燥的库房，堆放高度不超过2m，以防止弯曲变形。板框压滤机常见故障分析板框压滤机是污水处理系统中的针对污泥处理的设备，其作用是将污水处理后的淤泥进行压滤，形成大块滤饼（泥饼），以便排除。板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。板框压滤机工作运行的原理比较简单，先由液压施力压紧板框组，沉淀的淤泥由中间进入，分布到各滤布之间。由于板框压紧，淤泥无法外溢，在螺杆泵和隔膜泵的高压之下，淤泥中的水分由滤布中渗出，流入回水管，而泥饼则留在了空腔中。之后板框卸压，滤板拉开，泥饼靠重力落下，由汽车拉走，因此说压滤过程是污水处理工艺中的最后一道工序。板框压滤机的主要参数和数据有：板框数125 块，可扩至150 块（149 个隔腔）、板尺寸1300 1300mm、泥饼厚30mm、过滤面积297.6 过滤压力16bar、最大关闭压力368bar。板框压滤机压紧时压力368bar，过滤压力16bar，在运行中板框持续压紧，中间的水从淤泥介质中渗出流走，由于压力较大的缘故,板块本身和滤布易出现损坏或堵塞。另外，由于油渍污泥的沾染，运输系统也常常会卡涩或行走不稳。一、板块本身的损坏。造成板块本身损坏的原因有：1、当污泥过稠或干块遗留时，就会造成供料口的堵塞，此时滤板间没有了介质只剩下液压系统本身的压力，此时板块本身由于长时间受压极易造成损坏。2、供料不足或供料中含有不合适的固体颗粒时，同样会造成板框本身受力过多以至于损坏。3、如果流出口被固体堵塞或启动时关闭了供料阀或出阀，压力无处外泄，以至于造成损坏。4、滤板清理不净时，有时会造成介质外泄，一旦外泄，板框边缘就会被冲刷出一道一道的小沟来，介质的大量外泄造成压力无法升高，泥饼无法形成。对应故障的排除的方法：1、使用尼龙的清洗刮刀，除去进料口的泥2 、完成这个周期，减少滤板容积3、检查滤布，清理排水口，检查出口，打开相应阀门，释放压力4 、仔细清理滤板，修复滤板滤板的修复技术如下： 滤板在使用几年后，由于某种原因，使得边角处冲刷出一些沟痕来。沟痕一旦出现，就会迅速扩大，直至影响到滤饼的形成。一开始滤饼变软，之后变成半稀泥状，最后滤饼无法成形。由于滤板材料特殊，难于修补，只能换新的，所以造成了高昂的备件费消耗。具体修复方法如下：修复步骤：1、清理沟槽，漏出新鲜面来，可用小锯条等清理2、黑白两种修补剂按 1：1 的比例调配好3、把调配好的修补剂涂在沟槽上，涂满稍高4、迅速套好滤布，将滤板挤在一起，使修补剂和滤布粘在一起，同时挤平沟槽5、挤压一段时间后，粘胶自然成型，不再变化，此时便可以正常使用了。二、板框间渗水造成板框间渗水的原因主要有：1、液压低2、滤布褶皱和滤布上有孔3、密封表面有块状物。板框间渗水的处理方法比较简单，只要相应的增加液压、更换滤布或者使用尼龙刮刀清除密封表面的块状物就可以了。三、形不成滤饼或滤饼不均匀造成滤饼形不成或不均匀的原因有很多，供料不足或太稀，或者有堵塞现象都会引起这种现象。针对这些故障要细细的排查原因，最终找到确切的问题所在，然后对症施治解决问题。主要的解决办法有：增加供料、调整工艺，改善供料、清理滤布或更换滤布、清理堵塞处、清理供料孔、清理排水孔、清理或更换滤布、增加压力或泵功率、低压启动，不断增压等方法。四、滤板行动迟缓或易掉。有的时候由于导向杆上油渍、污渍过多也会导致滤板行走迟缓，甚至会走偏掉下来。这个时候就要及时清理导向杆，并涂上黄油，保证其润滑性。要注意的一点是严禁在导向杆上抹稀油，因为稀油易掉使下边很滑，人员在这里操作检修极易摔倒，造成人身伤害事故。五、液压系统的故障。板框压滤机的液压系统主要是提供压力的，当油腔A 注油增多时活塞向左运动，压迫滤板使之密闭。当油腔B 注油增多时活塞向右运动，滤板松开。由于制造精密， 液压系统故障较少，只要注意日常维护就可以了。尽管如此，由于磨损的缘故，每过一年左右就会出现漏油现象，这时就要维修更换如图所示的O 形密封圈。常见的液压故障还有压力保持不住和液压缸推进不合适。造成不能保持压力的原因主要有漏油、O 形环磨损以及电磁阀不正常工作等，常用处理办法是卸下并检查阀门、更换O 形环、清洗检查电磁阀或更换电磁阀。液压缸推进不合适是显然是空气被封在内部了，这时只要系统抽气就可以了，一般可以迅速解决。
