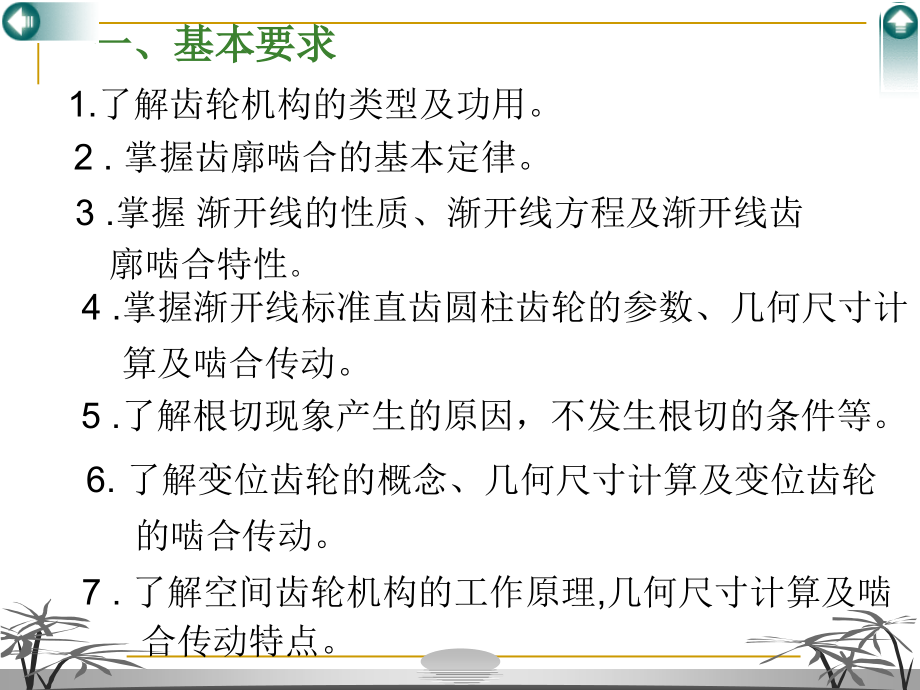

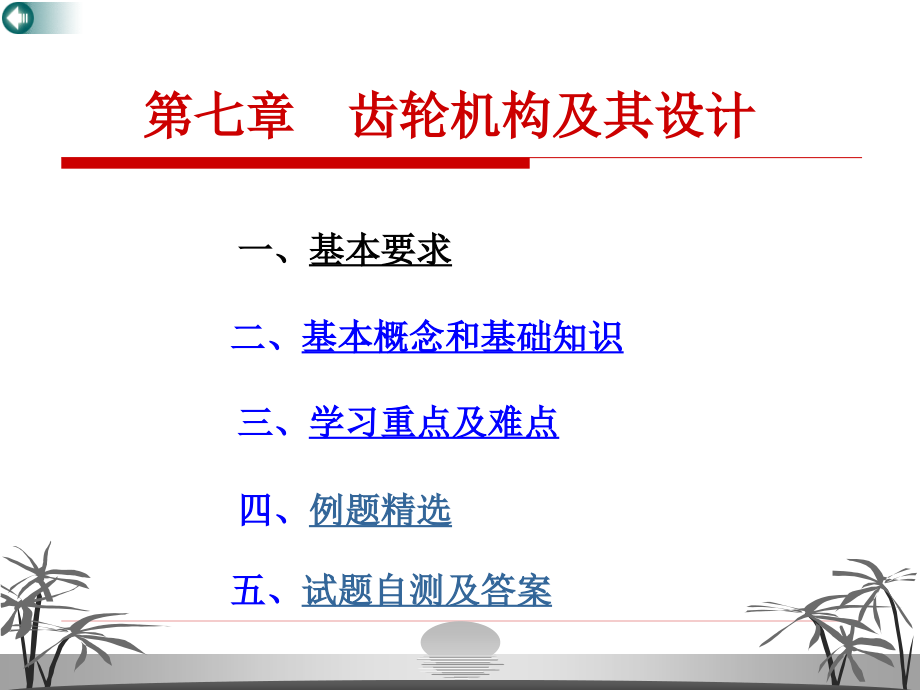

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第七章 齿轮机构及其设计,一、,基本要求,二、,基本概念和基础知识,三、,学习重点及难点,四、,例题精选,五、,试题自测及答案,一、基本要求,2.,掌握齿廓啮合的基本定律。,1.,了解齿轮机构的类型及功用。,3.,掌握 渐开线的性质、渐开线方程及渐开线齿,廓啮合特性,。,4.,掌握渐开线标准直齿圆柱齿轮的参数、几何尺寸计,算及啮合传动。,5.,了解根切现象产生的原因，不发生根切的条件等。,6.,了解变位齿轮的概念、几何尺寸计算及变位齿轮,的啮合传动。,7.,了解空间齿轮机构的工作原理,几何尺寸计算及啮,合传动特点。,1.,分度圆与节圆,2.,压力角与啮合角,3.,标准齿轮的标准安装及标准中心距,4.,啮合线和齿面接触线,7.,当量齿轮和当量齿数,6.,变位齿轮,基本概念,二、基本概念和基础知识,5.,根切现象,齿廓啮合基本定律,2.,圆柱齿轮,1.,齿轮的齿廓曲线,标准齿轮的基本参数及几何尺寸计算,渐开线圆柱齿轮的啮合传动,齿廓曲线的选择,基础知识,渐开线方程,渐开线齿廓的啮合特性,切制变位齿轮时的最小变位系数,变位齿轮与标准齿轮的异同点,1,3.,圆锥齿轮传动和蜗杆传动,正确啮合条件,蜗杆传动的中心距,主要参数及几何尺寸,锥齿轮的重合度,标准齿轮的加工,、,根切现象及不发生根切的最少齿数,1.,分度圆和节圆,分度圆,指,单个,齿轮上具有标准模数和标准压力角的圆。在设计齿轮时，只要确定了齿数和模数，齿轮的分度圆确定，在加工,、,安装,、,传动时分度圆都不会改变。,节圆,是,一对,齿轮在啮合传动时两个相切作纯滚动的圆。单个齿轮没有节圆。节圆的大小取决于实际中心距的大小,一般情况下，,节圆与分度圆,不相重合，只有在实际中心距与标准中心距相等时两个节圆才分别与两个分度圆重合,2.,压力角与啮合角,压力角,是指单个齿轮渐开线上某一点的速度方向与该点法线方向所夹的角。,啮合角,是指一对齿轮啮合时，啮合线与两节圆公切线之间所夹的锐角。,渐开线上各点的压力角不相等,相啮合的一对渐开线齿廓的,节圆压力角必然相等，,且恒等于啮合角,3.,标准齿轮的标准安装及标准中心距,使两个标准齿轮的分度圆相切的安装称为,标准安装,，其中心距为两分度圆半径之和，此中心距又称为,标准中心距,。,具有标准压力角和标准模数,标准齿顶高系 数和标准顶隙系数且分度圆的齿厚等于齿槽宽,的齿轮称为,标准齿轮,.,4.,啮合线和齿面接触线,啮合线,是指一对齿廓在啮合传动过程中,其啮合点的轨迹。两齿轮基圆内公切线在两切点之间的一段线段称为,理论啮合线，,两齿轮内公切线被两齿顶圆所割下的一段线段称为,实际啮合线。,齿面接触线,是指两轮齿廓曲面的瞬时接触线。当一对直齿圆柱齿轮啮合传动时，两轮的齿面接触线是与轴线平行的直线。而一对斜齿圆柱齿轮啮合传动时，两轮的齿面接触线是与轴线成 角的斜直线。,5.,根切现象,用展成法加工齿轮时，若刀具的齿顶线或齿顶圆与啮合线的交点超过了啮合极限点时，则刀具的齿顶线将切入轮齿的根部，破坏了已切制好的渐开线齿廓，这种现象叫,根切现象。,根切,将使齿根弯曲强度降低，重合度减小，应尽量避免。,6.,变位齿轮,变位的目的,：避免根切；凑中心距；提高传动质量。,变位齿轮,：加工时，若刀具的中线（分度圆）与被切制 齿轮的分度圆不相切，加工出的齿轮分度圆 上的齿厚与齿槽宽不相等，这种齿轮称为,变位齿轮,。,变位齿轮的种类,：,正变位齿轮,（变位系数大于零）：加工时刀具的中线（分度圆）与被切制齿轮的分度圆相分离。,负变位齿轮,（变位系数小于零）,:,加工时刀具的中线（分度圆）与被切制齿轮的分度圆相分离。,变位齿轮传动的类型：标准齿轮传动：一对标准齿轮传动；,零传动：一对变位系数之和等于零的非标准齿轮传动；正传动：一对变位系数之和大于零的齿轮传动；负传动：一对变位系数之和小于零的齿轮传动。,斜齿轮,锥齿轮,齿轮的分度圆锥角,不出现根切的最小齿数,为,齿轮的螺旋角,当量齿数,斜齿轮：与斜齿轮的法面齿形相当的直齿圆柱齿轮,。,作用,:,代替斜齿轮或锥齿轮进行强度计算；,其齿数作为加工斜齿轮或锥齿轮选择铣刀的依据。,7.,当量齿轮和当量齿数,锥齿轮：将圆锥齿轮大端的球面渐开线齿形投影到背锥上。,背锥上的齿形展开后补成的完整,直齿圆柱,齿轮。,当量齿轮概念,:,内容,:,相互啮合传动的一对齿廓，在任一位置啮合时的传动比与其连心线被啮合接触点处的公法线所分成的两段长度成反比。,啮合节点,:,C,点（简称节点）,啮合节圆,:,两虚线画成的圆,（简称节圆）,齿廓啮合基本定律,齿廓曲线的选择,凡满足齿廓啮合基本定律的一对齿廓称为共轭齿廓，它的曲线称为,共轭曲线,可作为齿廓曲线的有渐开线,摆线,圆弧曲线等,采用哪一种齿廓曲线最合理，需从设计，制造，安装和使用等方面加以考虑选择。,极角,：,K,=,NK,/,r,b,-,K,=tan,K,-,K,极径：,极坐标方程：,K,r,b,O,k,k,k,v,k,F,n,N,r,k,A,K,称为压力角,K,的渐开线函数，工程上 用,inv,K,表示。,展角：表示渐开线的展开程度的角，用,K,表示。,渐开线方程,K,A,B,O,r,b,r,i,渐开线的特性,1,）,KB,=,AB,2,）,渐开线在任意点的法线恒切于基圆,5,）同一基圆上的任意两条渐开线上各点之间的距离相等,4,）基圆内无渐开线,3,）渐开线的形状取决于基圆,6),渐开线上各点的压力角不等,渐开线齿廓的啮合特性,1.,啮合线为一条定直线,一对渐开线齿轮的两齿廓不论在什么位置啮合接触，它们的啮合点一定在两基圆的内公切线上，这条内公切线就是啮合点走过的轨迹，称为啮合线。由于啮合线与两齿廓啮合接触点的公法线重合，且为一条定直线，所以在渐开线齿轮传动过程中，齿廓间的正压力方向始终不变，对齿轮传动的平稳性极为有利,2.,能实现定传动比传动,(,瞬时传动比不变,),两,渐开线齿廓啮合时，传动比与两轮基圆半径成反比，而基圆大小在制造好以后是不变的，所以即使安装的中心距有点变动，也能保持定传动比传动,3.,中心距变动不影响传动比,中心距改变而传动比不变的性质称为渐开线齿轮传动中心距的可分性。,直齿轮,齿数,z,分度圆模数,m,分度圆压力角,齿顶高系数,h,a,*,顶隙系数,c,*,基本参数,标准齿轮的基本参数及几何尺寸计算,正常,短齿,标准值,=20,斜齿轮,端面参数,（,m,t,t,h,at,*,c,at,*,）,法面基本参数,（,m,n,n,h,an,*,c,an,*,）,换算关系式：,m,n,=,m,t,cos,tan,n,=tan,t,cos,h,a,t,*,=,h,an,*,cos,c,at,*,=,c,an,*,cos,螺旋角,=,用于几何尺寸计算,为标准参数,名 称,符号,计算公式,分度圆直径,d,d,=,mz,基圆直径,d,b,d,b,=,d,cos,齿顶高,h,a,齿根高,h,f,齿高,h,齿顶圆直径,d,a,齿根圆直径,d,f,齿 距,p,p,=,m,齿 厚,s,s,=,m,/2,齿槽宽,e,e,=,m,/2,基圆齿距（法向齿距）,p,b,p,b,=,p,cos,渐开线标准直齿圆柱齿轮几何尺寸计算,标准斜齿圆柱齿轮几何尺寸计算公式,分度圆直径,基圆直径,齿顶高,齿根高,齿全高,齿顶圆直径,齿根圆直径,顶 隙,中心距,c,=,c,a,a,=,齿条的尺寸特点,:,对应齿轮的分度圆,齿顶圆,齿根圆,分别变为分度线,齿顶线及齿根线,其齿廓为直线,齿形角等于压力角,;,其同侧齿廓是平行的,齿距处处相等，只有分度线上的齿厚等与齿槽宽,.,内齿轮的尺寸特点,:,对应外齿轮的齿槽变为内齿轮的轮齿,其齿廓是内凹的,齿根圆大于齿顶圆,齿顶圆大于基圆。,正确啮合条件,标准齿轮中心距及标准安装,连续传动条件,重合度,渐开线齿轮的啮合传动,正确啮合条件,两齿轮的模数和压力角应分别相等。即,直齿外啮合,直齿内啮合,齿轮齿条,两齿轮的法面模数和法面压力角应分别相等，且两齿轮螺旋角应大小相等,外啮合旋向相反，内啮合旋向相同，即,斜齿轮,重合度,斜齿轮传动,齿轮与齿条传动,直齿轮传动,式中,z,1,、,z,2,为二齿轮的齿数,为两齿轮的齿顶圆压力角,;,为啮合角，也是二齿轮节圆压力角。齿数愈多重合度愈大；啮合角 愈大重合度愈低。,(,轴面重合度,),(,端面重合度,),-,一对齿轮传动时，同时参加啮合的轮齿的对数,连续传动条件,连续传动条件为：重合度大于或等于,1,，即,而实际应用时重合度应大于,等于许用值。即,在一对齿轮啮合过程中，两个节圆是作纯滚动的，且两轮的中心距,恒等于两轮节圆半径之和，即,(,直齿轮,),标准中心距及标准安装,无侧隙啮合,-,处于实际啮合线段范围内的轮齿的两侧同时处于啮合状态。,无侧隙啮合几何条件：,标准顶隙,-,一个齿轮的齿顶与另一个齿轮的齿根间的空隙。其标准值为,一对标准齿轮按标准中心距安装为标准安装。这时即分度圆与节圆重合，即,r,=,r,，,啮合角,等于分度圆压力角，即,=,。,标准安装,实际,(,安装）中心距与标准中心距的关系,为标准中心距,标准齿轮的加工,及不发生根切的最少齿数,用标准齿条形刀具加工标准外齿轮时，若刀具的齿顶线与啮合线的交点和啮合极限点重合时，则刚好不发生根切，由此可推导出加工标准齿轮而不发生根切的最少齿数为,最常用的齿轮轮齿加工方法是切削加工法。还有铸造法、轧制法和线切割法、冲压法,、,粉末冶金法等。,切制变位齿轮时的最小变位系数,当,z,17,时，,x,min,0,说明为了避免根切，刀具齿顶线应向远离轮坯轮心方向移动，移动最小距离为,x,min,m,这时刀具的分度线与被加工齿轮的分度圆相离,xm,;,当,z,17,时，,x,min,0,说明加工时刀具齿顶线向轮坯轮心方向移动一段距离也不会出现根切，移动最大距离为,x,min,m,这时刀具的分度线与被加工齿轮的分度圆相交,xm,。,Q,a,a,N,1,P,x,min,m,用标准齿条刀切制少于最小齿数齿轮不发生根切的,最小变位系数,为,变位齿轮与标准齿轮,的异同点,1.,齿厚与齿槽宽,2.,齿顶高及齿根高,变位齿轮与标准齿轮比较,蜗杆传动,：蜗杆传动的计算，以中间平面的参数为准，并直接应用齿轮传动的几何关系进行几何计算。,模数,m,、压力角,（蜗杆的轴面模数,m,X1,和压力角,X1,蜗轮端面模数,m,t2,和压力角,t2,）、蜗杆直径系数,q,、导程角,、蜗杆头数,z,1,及蜗轮齿数,z,2,、齿顶高系数,h,a,*,、顶隙系数,c,*,。,主要参数及几何尺寸,锥齿轮传动：大端参数为标准参数，,几何尺寸计算见下页,（正常收缩齿）、,名称,符号,计 算 公 式,大端模数,标准值,传动比,齿顶高,齿根高,全齿高,分度圆直径,齿顶圆直径,齿根圆直径,锥距,齿宽,齿根角,齿顶角,（,等顶隙收缩齿,）,根锥角,标准直齿圆锥齿轮几何尺寸计算公式,=,=,=,=,=,蜗杆传动的中心距,为了限制蜗轮滚刀的数目并有利于标准化，规定了蜗杆分度圆直径的系列值，即将蜗杆直径系数,q,标准化,。,锥齿轮传动的重合度,中间平面内蜗轮与蜗杆的模数和压力角应分别相等，即蜗轮的端面模数应等于蜗杆的轴面模数，蜗轮的端面压力角应等于蜗杆轴面压力角，,另外还应,保证两轮齿向一致。,蜗轮与蜗杆,圆锥齿轮,大端的模数、压力角、锥距分别相等,锥距,R,正确啮合条件,三、学习重点及难点,学习,重点,渐开线外啮合直齿圆柱齿轮啮合传动的基本理论和设计计算。,学习,难点,轮齿的啮合过程、齿轮与齿条的啮合特点理解，变位齿轮的几何尺寸计算及变位齿轮的啮合传动。,
