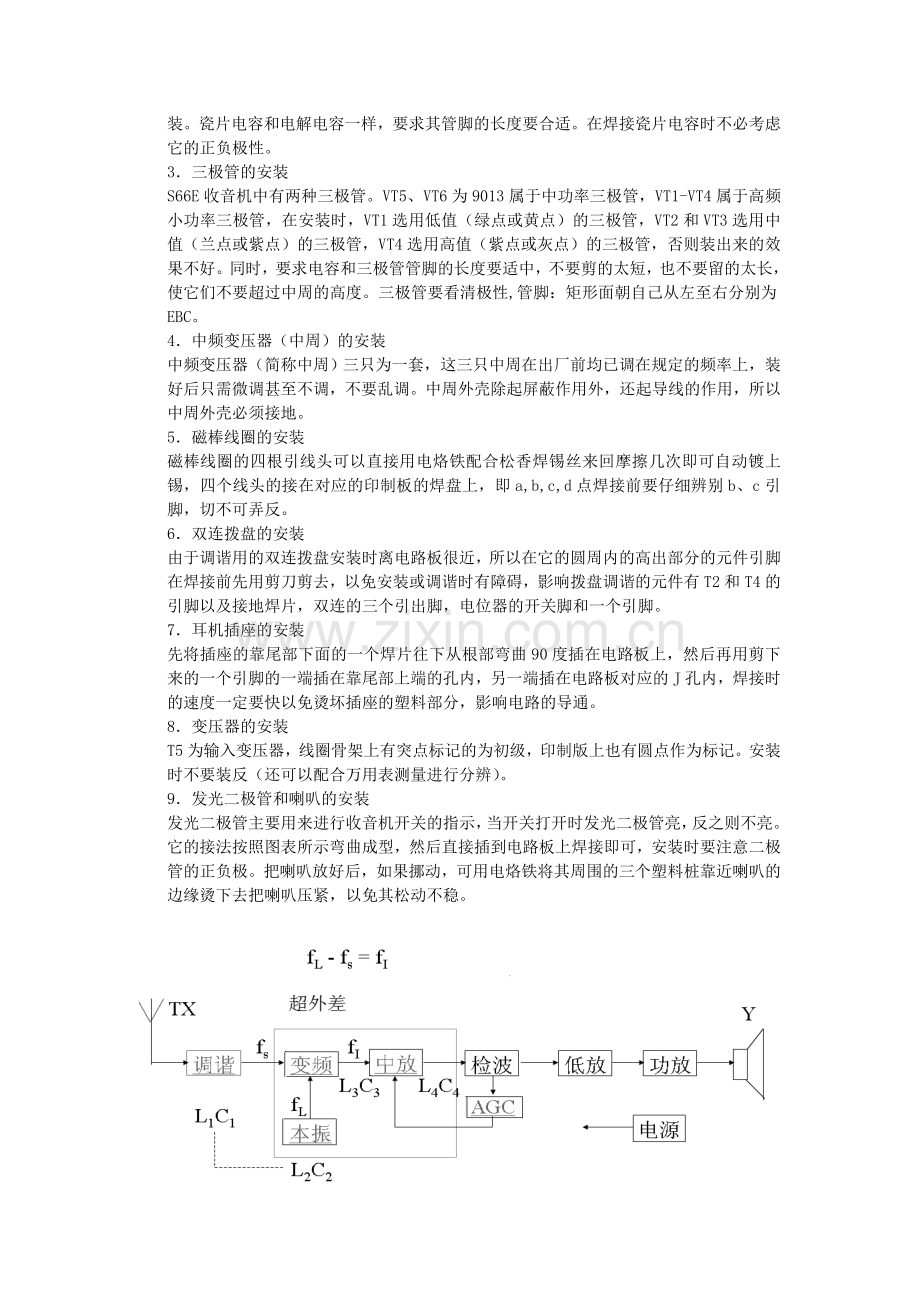

S66E收音机原理图(焊接比赛).doc_第2页
第2页 / 共4页
点击查看更多>>
资源描述
S66E六管超外差式收音机实验报告 (一)目的及意义: 学习常用电子元件的认知等课程的知识,能够培养学生分析问题的能题和解决问题的能力,理论联系实际的能力和实际操作能力,在很大程度上提高学生的综合学习能力。通过对"收音机"的安装焊接及调试,使我真正了解电子产品的生产制作过程 (二) 超外差收音机原理 混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大,从而使得到达二极管检波器的中频信号振幅足够大。二极管将中频信号振幅的包络检波出来,这个包络就是我们需要的音频信号。音频信号最后交给低放级放大到我们需要的电平强度,然后推动扬声器发出足够的音量。若要求超外差式收音机得到更高的灵敏度,在调谐回路与混频之间还可以加入高频放大级然后再去混频。根据超外差收音机的原理,分成以下几个模块:调谐回路、变频回路、中频放大(中放)回路、检波及AGC回路、低放级回路、功放级回路。 1.调谐回路 调谐回路是由可变电容 CA、CB 和天线线圈 L1 组成。调节可变电容C可使LC 的固有频率等于电台频率,产生谐振,以选择不同频率的电台信号。再由L2耦合到下一级变频级。 2.变频回路 回路组成:由混频、本机振荡和选频三部分电路组成。 变频电路是超外差收音机的关键部分,它的质量对收音机的灵敏度和信躁比都有很大的影响。 3.中放回路 选频级输出的中频信号由VT2的基极输入并进行放大,中放电路中的负载是中频变压器 T4和谐振电容C.它们也是并联谐振在中频465kHz。输入电台信号与本振信号差出的中频信号 fI 恒为某一固定值465kHz ,它可以在中频“通道”中畅通无阻,并被逐级放大,即将这个频率固定的中频信号用固定调谐的中频放大器进行放大。 4.低放级 主要任务是把音频信号进行放大,使功放级得到更大的音频信号电压,使收音机有足够的音量。低频电压放大电路工作在三极管的线性区,非线性失真小,电压放大倍数大,工作点稳定,常采用多级放大电路级间耦合采用直接耦合或阻容耦合。 5.功放级 低频功率放大电路用来推动扬声器工作,是一种大信号放大电路,常采用甲乙类互补推挽功率放 大电路。常用的收音机低频放大电路. (三) S66E的安装 动手安装、焊接前按元件清单检查元件是否齐全。 用万用表将各元件测量一下,做到心中有数,安装时先安装低矮和耐热元件(如电阻),然后再装大一点的元件(如中周、变压器),最后装怕热的元件(如三极管),1.电阻的安装 2.电解电容、瓷片电容的安装 在安装电解电容时要求电容的管脚长度要适中,要正确判断管脚的正,负极,否则不能完成实现收音功能。并且电解电容要紧贴电路板立式安装焊接,太高就会影响后盖的安装。瓷片电容和电解电容一样,要求其管脚的长度要合适。在焊接瓷片电容时不必考虑它的正负极性。 3.三极管的安装 S66E收音机中有两种三极管。VT5、VT6为9013属于中功率三极管,VT1-VT4属于高频小功率三极管,在安装时,VT1选用低值(绿点或黄点)的三极管,VT2和VT3选用中值(兰点或紫点)的三极管,VT4选用高值(紫点或灰点)的三极管,否则装出来的效果不好。同时,要求电容和三极管管脚的长度要适中,不要剪的太短,也不要留的太长,使它们不要超过中周的高度。三极管要看清极性,管脚:矩形面朝自己从左至右分别为EBC。 4.中频变压器(中周)的安装 中频变压器(简称中周)三只为一套,这三只中周在出厂前均已调在规定的频率上,装好后只需微调甚至不调,不要乱调。中周外壳除起屏蔽作用外,还起导线的作用,所以中周外壳必须接地。 5.磁棒线圈的安装 磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡,四个线头的接在对应的印制板的焊盘上,即a,b,c,d点焊接前要仔细辨别b、c引脚,切不可弄反。 6.双连拨盘的安装 由于调谐用的双连拨盘安装时离电路板很近,所以在它的圆周内的高出部分的元件引脚在焊接前先用剪刀剪去,以免安装或调谐时有障碍,影响拨盘调谐的元件有T2和T4的引脚以及接地焊片,双连的三个引出脚,电位器的开关脚和一个引脚。 7.耳机插座的安装 先将插座的靠尾部下面的一个焊片往下从根部弯曲90度插在电路板上,然后再用剪下来的一个引脚的一端插在靠尾部上端的孔内,另一端插在电路板对应的J孔内,焊接时的速度一定要快以免烫坏插座的塑料部分,影响电路的导通。 8.变压器的安装 T5为输入变压器,线圈骨架上有突点标记的为初级,印制版上也有圆点作为标记。安装时不要装反(还可以配合万用表测量进行分辨)。 9.发光二极管和喇叭的安装 发光二极管主要用来进行收音机开关的指示,当开关打开时发光二极管亮,反之则不亮。它的接法按照图表所示弯曲成型,然后直接插到电路板上焊接即可,安装时要注意二极管的正负极。把喇叭放好后,如果挪动,可用电烙铁将其周围的三个塑料桩靠近喇叭的边缘烫下去把喇叭压紧,以免其松动不稳。 图17-1 超外差收音机组成框图 (四)元件材料清单 表17-1 S66E套装元件清单 名 称 型号规格 数量   名 称 型号规格 数量   名 称 型号规格 数量 电阻 100Ω R6 R8 R10 3 二极管 LED K 1 电路板 S66E 1 120Ω R7 R9 2 三极管 9013H VT5 VT6 2 连接线   4 330Ω R11 1 9014D VT4 1 电池簧 正、负、双连 各1 1K8 R2 1 9018 3 螺丝 自攻2×5 1 30K R4 1 VT1 VT2 VT3 沉头2.5×5 3 100K R5 1 电位器 1 半圆头1.6×5 1 120K R3 1 可变电容 CBM-223P 1 标签 PVC刻度盘 1 200K R1 1 磁棒 5×13×55 1 电容旋钮不干胶 1 瓷片电容 682P C2 1 天线线圈 100T/10T 1 塑料件 外壳 1套 103P C1 1 中周 LF10-1(红) 1 磁棒支架 1 223P 3 TF10-1(白) 1 可变电容拨盘 1 电解电容 0.47UFc6 1 TF10-2(黑) 1 电位器拨盘 1 10μ C3 1 输入变压器 E14-110 1       100μ C8 C9 2 耳机插座 CKX-3.5-07 1           扬声器 Φ57 8Ω 0.5W 1       图17-10 组装好的收音机及印制板 原理图 收不到台或没响的原因:天线没把漆包线檫掉,或虚焊,有的接口虚焊,声音小可以调中周
