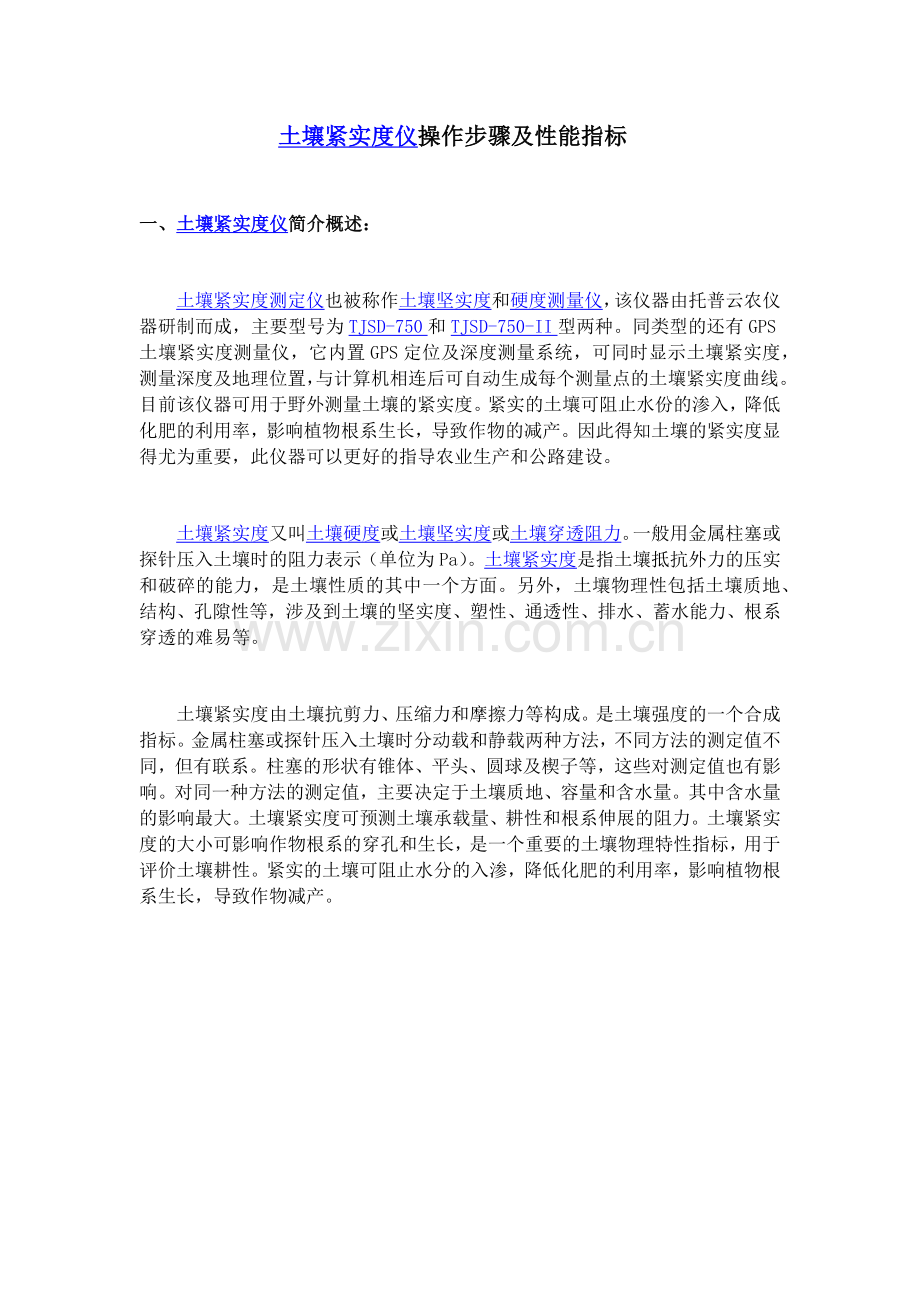

土壤紧实度仪操作步骤及性能指标

一、土壤紧实度仪简介概述：

土壤紧实度测定仪也被称作土壤坚实度和硬度测量仪，该仪器由托普云农仪器研制而成，主要型号为TJSD-750和TJSD-750-II型两种。同类型的还有GPS土壤紧实度测量仪，它内置GPS定位及深度测量系统，可同时显示土壤紧实度，测量深度及地理位置，与计算机相连后可自动生成每个测量点的土壤紧实度曲线。目前该仪器可用于野外测量土壤的紧实度。紧实的土壤可阻止水份的渗入，降低化肥的利用率，影响植物根系生长，导致作物的减产。因此得知土壤的紧实度显得尤为重要，此仪器可以更好的指导农业生产和公路建设。

土壤紧实度又叫土壤硬度或土壤坚实度或土壤穿透阻力。一般用金属柱塞或探针压入土壤时的阻力表示（单位为Pa）。土壤紧实度是指土壤抵抗外力的压实和破碎的能力，是土壤性质的其中一个方面。另外，土壤物理性包括土壤质地、结构、孔隙性等，涉及到土壤的坚实度、塑性、通透性、排水、蓄水能力、根系穿透的难易等。

土壤紧实度由土壤抗剪力、压缩力和摩擦力等构成。是土壤强度的一个合成指标。金属柱塞或探针压入土壤时分动载和静载两种方法，不同方法的测定值不同，但有联系。柱塞的形状有锥体、平头、圆球及楔子等，这些对测定值也有影响。对同一种方法的测定值，主要决定于土壤质地、容量和含水量。其中含水量的影响最大。土壤紧实度可预测土壤承载量、耕性和根系伸展的阻力。土壤紧实度的大小可影响作物根系的穿孔和生长，是一个重要的土壤物理特性指标，用于评价土壤耕性。紧实的土壤可阻止水分的入渗，降低化肥的利用率，影响植物根系生长，导致作物减产。

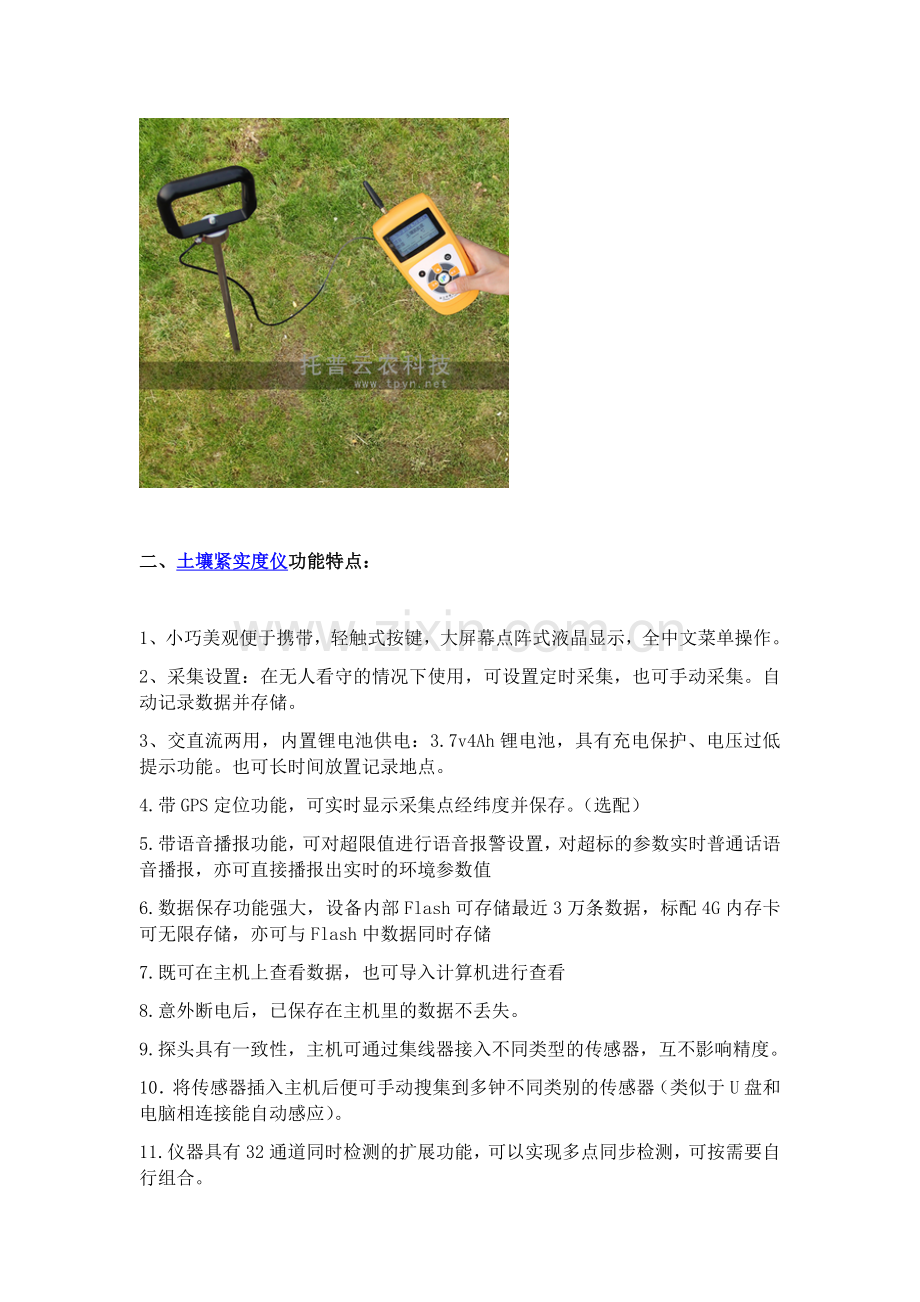

二、土壤紧实度仪功能特点：

1、小巧美观便于携带，轻触式按键，大屏幕点阵式液晶显示，全中文菜单操作。
2、采集设置：在无人看守的情况下使用，可设置定时采集，也可手动采集。自动记录数据并存储。
3、交直流两用，内置锂电池供电：3.7v4Ah锂电池，具有充电保护、电压过低提示功能。也可长时间放置记录地点。
4.带GPS定位功能，可实时显示采集点经纬度并保存。（选配）
5.带语音播报功能，可对超限值进行语音报警设置，对超标的参数实时普通话语音播报，亦可直接播报出实时的环境参数值
6.数据保存功能强大，设备内部Flash可存储最近3万条数据，标配4G内存卡可无限存储，亦可与Flash中数据同时存储
7.既可在主机上查看数据，也可导入计算机进行查看
8.意外断电后，已保存在主机里的数据不丢失。
9.探头具有一致性，主机可通过集线器接入不同类型的传感器，互不影响精度。
10．将传感器插入主机后便可手动搜集到多钟不同类别的传感器（类似于U盘和电脑相连接能自动感应）。
11.仪器具有32通道同时检测的扩展功能，可以实现多点同步检测，可按需要自行组合。
12.有线RS485通讯，传感器通讯电缆最远可达到100米
13.低功耗设计，增加系统监控和保护措施，防止电源短路或外部干扰而损坏，避免系统死机。

三、 土壤紧实度仪性能指标：

1）测量参数：土壤紧实度；
2）单位：kp和kg；
3）测量精度：±1%；
4）分辨率：2kp或0.1kg
a)响应时间：1秒；
b)量程：0-7000kp，或0-100kg
c)工作温度：-10℃-+60℃
d)数据记录：1000条
e)电源：内置电池四节1.5V电池

四、土壤紧实度仪操作步骤：

　　1. 开关机：按“电源”键开机，LCD显示“紧实度测量仪II/杭州托普仪器”；再次按“电源”键关机。
　　2. 测量：正确连接传感器，按“测量”键进行测量，LCD显示：测量001 7.8kg 650kp 5.6kg 图中001表示进行第001次测量；7.8kg为测量中的最大值；650kp为当前测量的压强；5.6kg为当前测量的值。若初始值不为零，应按“清除”键清零（清零后，压强还有数据较小数据跳动属于正常状态）。测量时，将测量杆均匀地慢速插入土壤，达到要求的深度，然后读数。
　　3.保存：在测量时按“保存”键，保存当前测量记录，LCD显示：√记录已保存！ RecN:001 图中RecN:001表示记录顺序号。
　　4.显示记录：按“显示”键，显示内存中的记录，LCD显示：查询001 7.8kg
　　650kp 5.6kg 按“∧”键和“∨”键进行翻页。在显示记录的时候，按“F1”键，显示对应的经纬度信息。12011.1234 00-00 3016.1234 16:00 5.6kg
　　12011.1234表示经度120度11.1234分，3016.1234表示纬度30度16.1234分。16：00表示测试时间是16时00分。经度、纬度及时间数据仅在接收到GPS信号后才有效，当没有接收到GPS信息时，纬度数据前面会以“？”提示。时间都以0显示。
　　5. 清除记录：在显示状态，按“清除”键删除内存记录，系统提示：“清除所有记录？”，按“∨”键确认清除，按其它键放弃清除操作。
　　6. 校正：按住“F1”键开机，5S后松开，进入校正窗口。校正 9.6kg 10.0k 图中9.6kg为实测值，10.0kg为实际值。先按“清除”键调零，然后在传感器两端施加已知重量物体，用“∧”键和“∨”调整实际值大小，最后按“保存”键完成校正。如果按“F1”键，将恢复为出厂设置。
　　7. 数据通讯：正确连接通讯线，一端（标有PC）连接计算机串行通讯口，另一端与土壤紧实度仪主机相连；打开通讯软件，按主机键盘上的“F2”键发送记录。
8.更换电池：仪器使用4节5号碱性电池，电池不足时，仪器会提示“电压不足”信息，需及时更换电池。更换时将电池盖板按箭头方向推开，安装电池时要注意方向。土壤紧实度仪主机与电脑正确连接后，按主机键盘上的“F2”键发送主机里储存的数据。软件右边界面显示记录的数据。记录格式为：0005 03.0 03.3 12010.3588 3014.3000 2007/08/21 16:01
记录号 测量值 最大值 经度 纬度 日期 时间
在没有卫星信号状态下测量水分值，日期上有“？”

五、土壤紧实度仪技术参数：

测量范围：0~10000KPa； 0～100kg/cm²
0~1000N/cm²（三种单位可互相转换）
测量深度：0~375mm（标杆长度为400mm）
测量精度：±0.5‰FS
记录容量：设备内部Flash可存储近3万条数据，标配4G内存卡可无限存储，亦可与Flash中数据同时存储。
记录时间间隔：5分到99小时
经度：0~180°
纬度：0~90°
语音播报：中文普通话
工作电源：3.7V锂电池供电
工作电流：待机功耗10mA，其他功耗根据配置而定
其他土壤仪器：土壤养分速测仪、便携式无线墒情综合监测仪、土壤酸度计、土壤水分测定仪、土壤水分、温度、盐分三参数速测仪、土壤水势测定仪、土壤容重测定仪、土壤硬度计、土壤紧实度测定仪

六、土壤紧实度仪上位机软件功能：

1、显示每种参数过程曲线趋势，最大值、最小值、平均值显示查看，放大、缩小功能。
2、具有设置超限区域着色功能，显示更直观，为客户带来更多便捷。
3、可将存储记录的数据以EXCEL格式备份保存，方便以后调用。
4、每种参数的报表、曲线图均可选择时段查询查看，并可通过计算机打印。
5、曲线坐标均可自行设置和移动，分析历史走向更清晰、时间把握更明朗。

七、土壤紧实度仪的型号区别：
