solidwork中由零件转换为工程制图步骤.doc

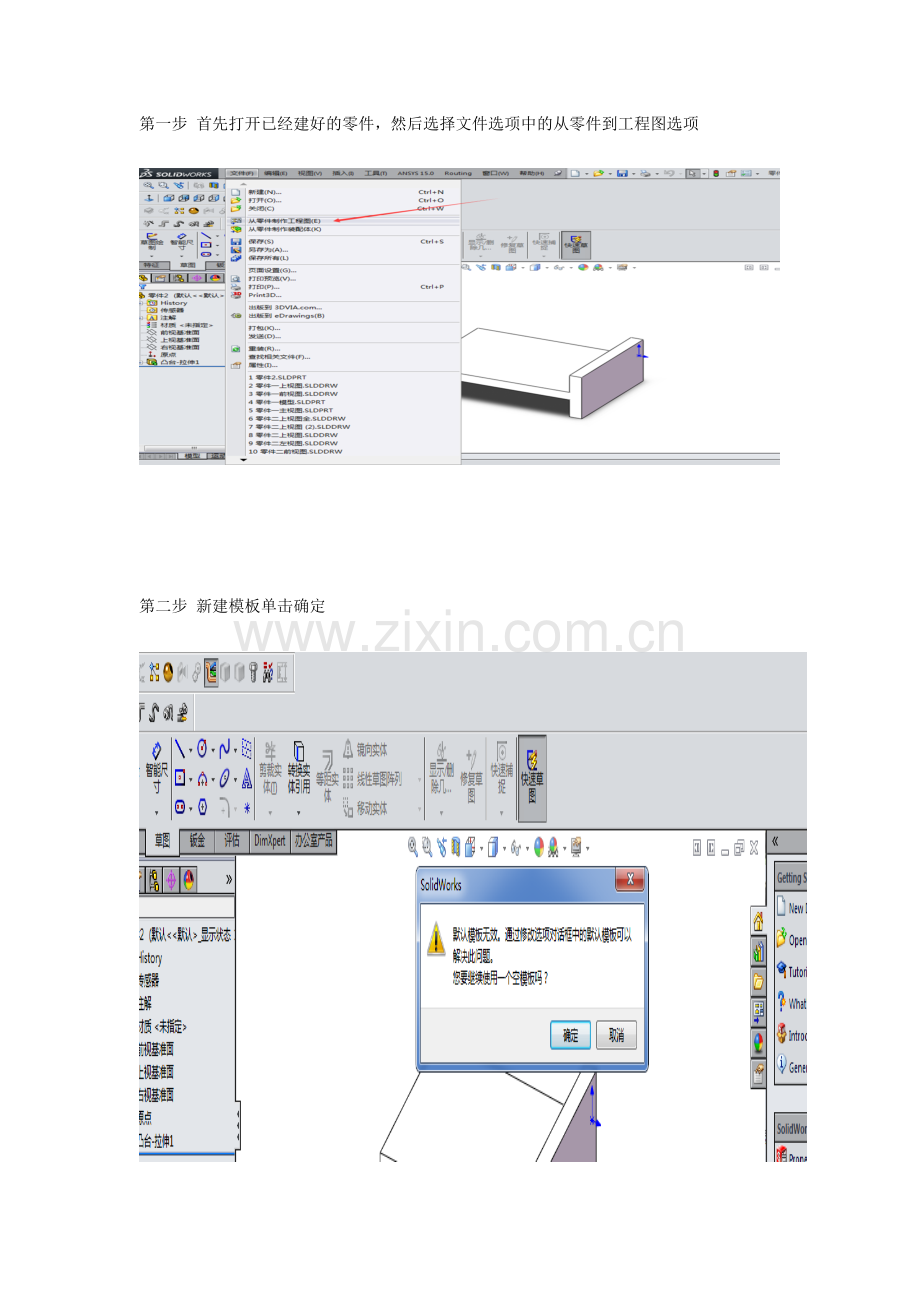

第一步 首先打开已经建好的零件，然后选择文件选项中的从零件到工程图选项

第二步 新建模板单击确定

第三步 根据个人需要选择合适的纸张 一般选为A4 这里选为A4

第四步 将右端不同角度的视图拖动到左端的纸张当中 并点击键盘上的ESC键及时退出拖动操作

拖动完成后如下图所示

第五步 鼠标左键点击图纸中的视图，在图纸左端出现工程图视图对话框，然后根据自己的需要选择，选择不同的正方体显示的零件的隐藏的线条，可以通过点击发现不同 也可以选择不同的比例。

第六步 显示尺寸 点击注解 并且点击 注解中的模型项目选项 打开模型项目对话框并勾选将项目输入到所有视图选项 如图所示

结果 ：发现图形中标注的尺寸好像是错误的 这里是因为所做的零件的单位为毫米 而这里是以米来显示的，所以需要修改为所需要的单位

第七步 选择需要的单位 点击工具 并选择其中的选项 打开选项对话框 并选择文档属性——》单位——>毫米。若是已经是毫米需要先选择厘米或者其他单位再选择毫米才会生效最后选择确定即可 如图
