方案总负责：天辰仪电部吕进喜

技改方案
一、改造方案概述
根据用户的要求及现场实际情况，我公司将采用无线信号传输设备替代现场九个下料口的所有控制电缆所传的信号，将移动小车上控制信号通过可靠的无线设备送至现场墙壁上的操作箱的上接收端，再有现场墙壁操作箱将信号通过有线传送到中控室plc上，只需用电缆卷筒给小车行走电机和可逆皮带皮带电机供电就可。（具体移动卸料小车控制系统无线改造原理请参见电气原理图）
二、名称及配置清单：
3.1 无线接收控制箱 (箱内所需元件请见下表) 一套
3.2 无线发射控制箱 (箱内所需元件请见下表) 一套
3.3 电缆卷筒 （电缆卷曲长度60米，电流60A，所需电缆由用户自购） 一台
控制箱内所需设备及元件清单
序号
名称
名称型号或规格
单位
数量
备注
无线接收控制箱
无线基站
BS-AU
套
1

基带电缆

条
1

天线
OA-24
支
1

PLC
CPU 226 24DI 16DO
套
1

断路器
NS80N/50A
个
1

断路器
C65N
个
3

变频器
ACS800-01-7.5KW
套
1

交流接触器
LC1D25+ LADN22C
个
3

开关电源
NES-100-24/2.5A
个
1

继电器
LY2J 24V
个
5

热过载保护器
LRD10C
个
1

无线发射控制箱
无线远端站
CPE-SU
套
1

基带电缆

条
1

天线
OA-24
支
1

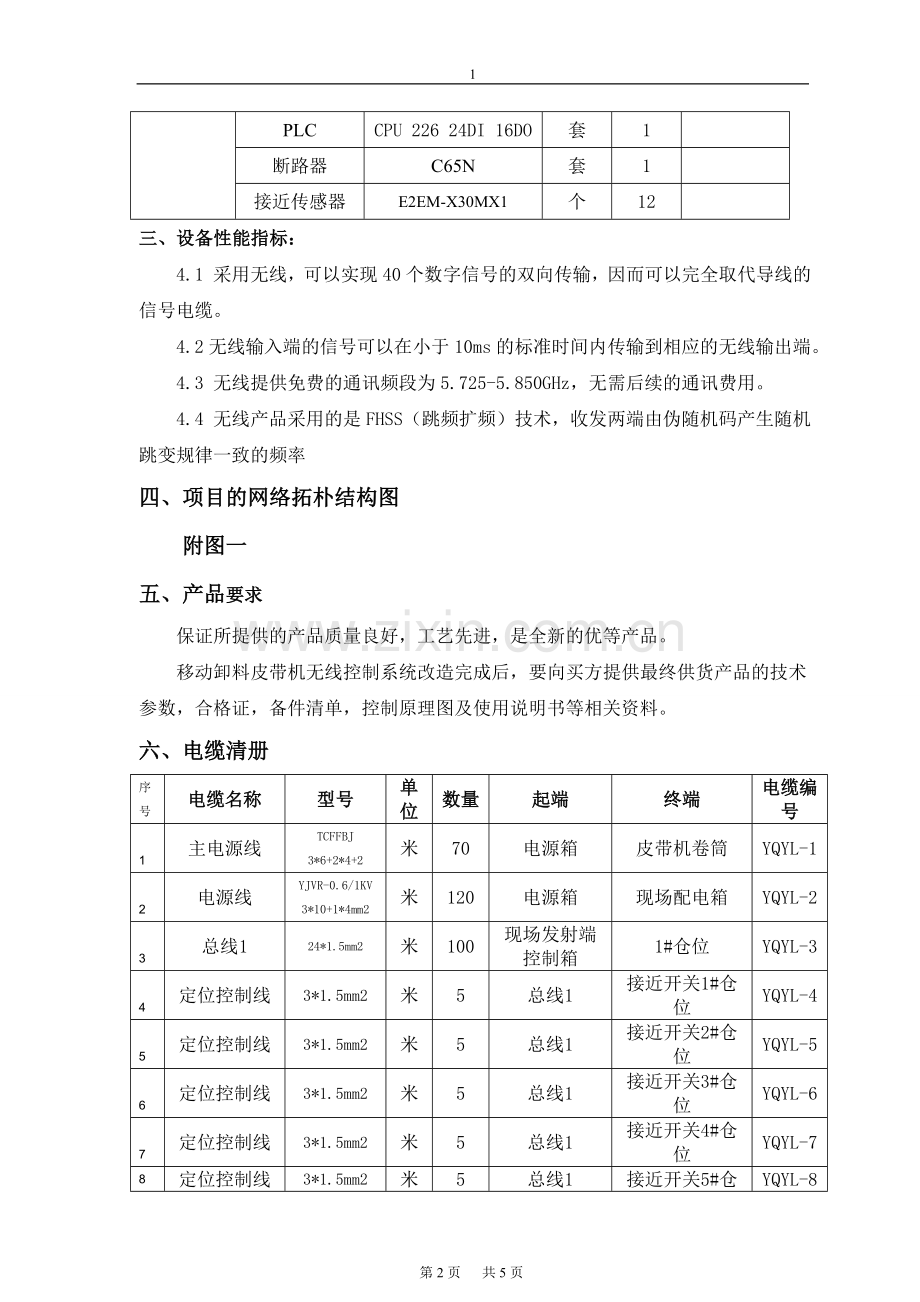

PLC
CPU 226 24DI 16DO
套
1

断路器
C65N
套
1

接近传感器
E2EM-X30MX1
个
12

三、设备性能指标：
4.1 采用无线，可以实现40个数字信号的双向传输，因而可以完全取代导线的信号电缆。
4.2无线输入端的信号可以在小于10ms的标准时间内传输到相应的无线输出端。
4.3 无线提供免费的通讯频段为5.725-5.850GHz，无需后续的通讯费用。
4.4 无线产品采用的是FHSS（跳频扩频）技术，收发两端由伪随机码产生随机跳变规律一致的频率
四、 项目的网络拓朴结构图
附图一
五、产品要求
保证所提供的产品质量良好，工艺先进，是全新的优等产品。
移动卸料皮带机无线控制系统改造完成后，要向买方提供最终供货产品的技术参数，合格证，备件清单，控制原理图及使用说明书等相关资料。
六、 电缆清册
序号
电缆名称
型号
单位
数量
起端
终端
电缆编号
1
主电源线
TCFFBJ 3*6+2*4+2
米
70
电源箱
皮带机卷筒
YQYL-1
2
电源线
YJVR-0.6/1KV 3*10+1*4mm2
米
120
电源箱
现场配电箱
YQYL-2
3
总线1
24*1.5mm2
米
100
现场发射端控制箱
1#仓位
YQYL-3
4
定位控制线
3*1.5mm2
米
5
总线1
接近开关1#仓位
YQYL-4
5
定位控制线
3*1.5mm2
米
5
总线1
接近开关2#仓位
YQYL-5
6
定位控制线
3*1.5mm2
米
5
总线1
接近开关3#仓位
YQYL-6
7
定位控制线
3*1.5mm2
米
5
总线1
接近开关4#仓位
YQYL-7
8
定位控制线
3*1.5mm2
米
5
总线1
接近开关5#仓位
YQYL-8
9
定位控制线
3*1.5mm2
米
5
总线1
接近开关6#仓位
YQYL-9
10
定位控制线
3*1.5mm2
米
5
总线1
接近开关7#仓位
YQYL-10
11
定位控制线
3*1.5mm2
米
5
总线1
接近开关8#仓位
YQYL-11
12
定位控制线
3*1.5mm2
米
5
总线1
接近开关9#仓位
YQYL-12
13
定位控制线
3*1.5mm2
米
5
总线1
接近开关10#仓位
YQYL-13
14
定位控制线
3*1.5mm2
米
5
总线1
接近开关11#仓位
YQYL-14
15
控制箱
24*1.5
米
200
筛分楼子站
无线控制箱1
YQYL-15

七、 材料清单
材 料 表
序号
名称
规格型号
数量
单位
技术参数
1
镀锌钢管
DN32
25
根

2
镀锌钢管
DN40
8
根

3
镀锌钢管
DN20
10
根

4
膨胀螺栓
M8*60
200
个

5
角钢
∠100×8
100
米
100mm等边角钢，厚度8mm
6
槽钢
[10
30
米

7
配电箱
50*50*30
8
套
配断路器NS160N/150A,箱锁配MS715-1 材质及表面处理：锌合金锁体，钢栓
8
金属软管
φ32
150
米

9
金属软管
φ25
45
米

10
电锤钻头
二坑二槽12mm
8
个

11
号码管
套管规格：2.5mm2
30
米
材质：pvc 适合外径 4.0mm2
12
电缆
YJVR-0.6/1KV 3*10+1*4mm2
100
米
材质：多股软铜线
13
特种电缆
TCFFBJ 3*6+2*4+2
500
米

14
电缆
ZR-KVVP 3*1.5mm2
100
米
材质：多股软铜线
15
电缆
ZR-KVVP 24*1.5mm2
600
米
材质：多股软铜线
16
色带
TP-R100B
4
支

17
博世手电钻
GBM10PR
1
台
电压：220V 功率：220W 变速，正反转
18
直柄麻花钻头
12mm
15
支

19
线鼻子
10A
150
个

20
线鼻子
25A
150
个

21
线鼻子
1.5mm2
4
包
黄绿红蓝各1包
22
线鼻子
2.5mm2
4
包
黄绿红蓝各1包
23
记号笔
黑
10
支

24
标签纸
小号
50
张

25
漏电保护器
CCB1LE-63/4-N
8
个
三极四线
26
漏电保护器
CCB1LE-32/4-N
8
个
三极四线
27
螺栓
M10*60
150
个

28
螺帽
M10
150
个

29
平垫圈
M10
150
个

30
弹簧垫片
M10
150
个

八、 现场定位图
附表二
九、 现场安装图
附图三
十、 电气原理图
附图四
十一、 工具表
序号
名称
型号
单位
数量
备注
1
电锤
GBE28
把
1
带60m电线及排插
2
电钻
GBM10PR
把
1

3
电锤钻头
二坑二槽12mm
个
2

4
直柄麻花钻
8mm
个
3

5
端子螺丝刀

把
3

6
号码管
端子
卷
1

7
扳手
8寸
把
2

8
斜口钳

把
1

9
平口钳

把
1

10
压线钳

把
1

11
十字螺丝刀

把
1

12
一字螺丝刀

把
1

13
线号机
硕方
台
1

14
据弓

把
1

15
角像磨光机

把
1

16
锯条

个
5

17
胶布
pvc
卷
10

18
透明胶布
10mm
卷
2
