戊3—21031采面安全技术措施.doc

戊3—21031采面3300V 电压供电
安全技术措施

主管单位负责人：
措 施 编 制 人：
编 制 时 间：2012年7月 日

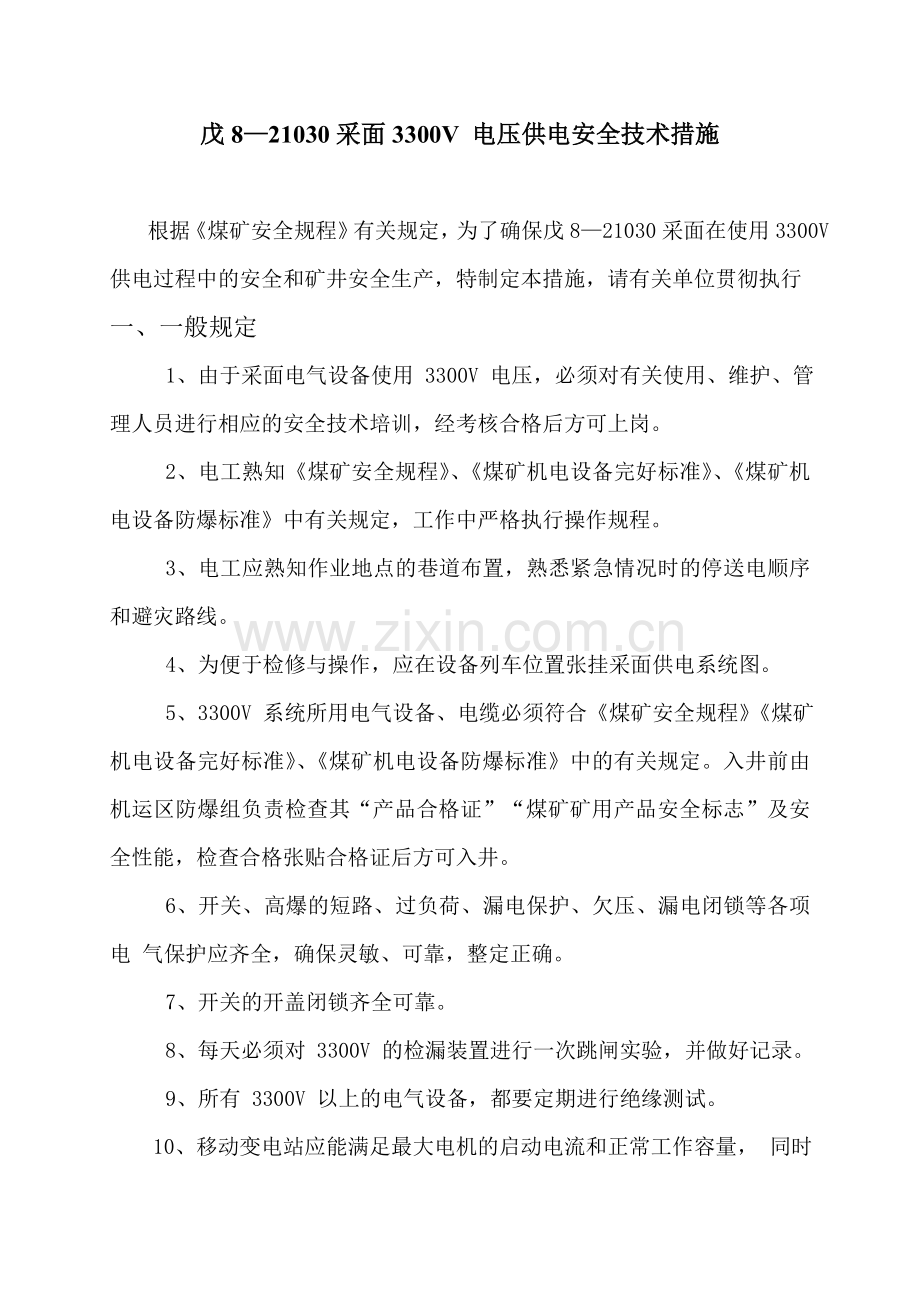

戊8—21030采面3300V 电压供电安全技术措施

根据《煤矿安全规程》有关规定，为了确保戊8—21030采面在使用3300V供电过程中的安全和矿井安全生产，特制定本措施，请有关单位贯彻执行
一、一般规定
1、由于采面电气设备使用 3300V 电压，必须对有关使用、维护、管理人员进行相应的安全技术培训，经考核合格后方可上岗。
2、电工熟知《煤矿安全规程》、《煤矿机电设备完好标准》、《煤矿机电设备防爆标准》中有关规定，工作中严格执行操作规程。
3、电工应熟知作业地点的巷道布置，熟悉紧急情况时的停送电顺序和避灾路线。
4、为便于检修与操作，应在设备列车位置张挂采面供电系统图。
5、3300V 系统所用电气设备、电缆必须符合《煤矿安全规程》《煤矿机电设备完好标准》、《煤矿机电设备防爆标准》中的有关规定。入井前由机运区防爆组负责检查其“产品合格证”“煤矿矿用产品安全标志”及安全性能，检查合格张贴合格证后方可入井。
6、开关、高爆的短路、过负荷、漏电保护、欠压、漏电闭锁等各项电 气保护应齐全，确保灵敏、可靠，整定正确。
7、开关的开盖闭锁齐全可靠。
8、每天必须对 3300V 的检漏装置进行一次跳闸实验，并做好记录。
9、所有 3300V 以上的电气设备，都要定期进行绝缘测试。
10、移动变电站应能满足最大电机的启动电流和正常工作容量， 同时移变的高低压侧应同时具备过载、短路与漏电保护功能。馈电开关与移变的漏电保护不允许同时投入。
11、其电缆应采用高性能屏蔽电缆或双屏蔽电缆， 主芯线的截面应满足负荷要求，电缆的机械强度符合标准要求。
12、加强对系统接地保护、漏电保护管理，严格按《煤矿安全规程》 、 《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》《煤矿井下接地保护装置的安装、检查、测定工作细则》要求安装，确保灵敏、可靠。
13、瓦斯探头吊挂在顶板完整、支护良好、符合规定的地点。瓦斯电闭锁变电所高爆，确保动作准确、灵敏、可靠，通风部定期对瓦斯电闭锁的动作情况进行试验，确保动作准确、可靠。
14、电气设备的标志牌上应明显标出其电压额定值。
15、高低压电缆的吊挂应符合《煤矿安全规程》的有关要求。
16、为确保供电系统的安全， 电气设备的绝缘等级和防护等级必须与电压等级相匹配。
17、采面设备列车两端必须各放置两只灭火器和不少于 0.2m3 的防火沙，并定期对灭火器材进行检查。
18、电气设备不得淋水、受挤压，当由于采面自然条件而造成 3300V 设备、电缆遭受淋水、挤压时，必须采取针对性措施进行处理，确保设备完好，不失爆、不受潮。
二、作业前的准备
1、电工入井前必须带齐作业所需工具、材料、备件。
2、作业地点必须备齐经检查、试验后合格的绝缘手套、绝缘鞋，以及相应等级的验电笔。
3、电工必须熟悉所维修范围内的供电系统、电气设备的技术特征及电缆的分布情况。
4、需停电检修设备时，事先必须办理停电作业票，经机运区、调度室及值班矿领导批准后将停电作业票交机电二队，以便采取相应措施。
三、设备操作及检修作业的安全技术措施
1、严格按照设备使用操作手册进行操作。
2、设备操作人员应经过培训，且考核合格，持证上岗。
3、非操作司机及专职检修人员严禁操作设备。
4、井下不得带电检修、搬迁电气设备、电缆。
5、设备的断电应先切除负荷再断高压，送电操作与断电操作顺序相反
6、3300V 供电检修、调整时，必须将上一级高压电源停掉，断开隔离开关，并闭锁，挂上停电牌并设专人看管，电源侧验电、放电、连接接地线（验电、放电前必须确保附近瓦斯低于 0.5%方可进行） ，确认无误后方可进行 3300V 线路验电、放电、检查、检修，严格执行停送电制度，验电时必须用与电源电压相适应的验电笔。
7、操作井下 3300V、6kV 高压设备时，必须有专职电工戴绝缘手套， 并穿绝缘鞋站在绝缘台上操作。
8、打开电气设备时，注意保护其隔爆结合面，以免受损。所有开关的闭锁装置必须能可靠的防止擅自送电和擅自开盖的操作，开关手把在切断电源后必须闭锁。
9、设备包机到人，有专职电工按照《煤矿安全规程》、《煤矿机电设备完好标准》、《煤矿机电设备防爆标准》中的有关规定定期对 3300V 的开关、电气设备进行检查。设备检修或更换零部件后，应使其达到原有性能，确保设备完好，不失爆。
10、检查维修过程中发现电气设备、电缆出现故障或电气设备失爆时， 应立即切断电源、进行处理。对现场设备无法修复时，必须立即停止运行， 并向调度及值班领导汇报。
11、检修过程中不得随意改变原有端子序号和接线方式， 不得甩掉原有保护，不得随意修改整定值。
12、开关跳闸后，应查明原因和故障性质，及时排除后才能送电，严禁甩掉保护强行送电。
13、正常检修故障处理时， 必须有两人方可进行， 一人操作， 一人监护。
14、检修工作结束后， 工作负责人和安全负责人共同对检修工作进行检查验收，拆除临时接地线，摘掉停电牌，清点工具，确认无误，方准许送电。恢复正常供电后，要对所检修设备进行试运转。
15、每天结束工作后，认真写机电设备检修记录。

措 施 审 批
机运区：

通风区：

安检科：

机电副总：

通风副总：

安全副总：

总工程师：
