表面冷却器热工性能实验

表面冷却器具有构造简单、占地少、水质要求不高、水质系统阻力小等优点，因此，它已成为空调工程中常用的空气处理设备。
一、实验目的：
1.通过本实验，让学生深刻认识表冷器可以实现两种空气处理过程。即等湿冷却过程（干冷过程）和减湿冷却过程（湿冷过程）。
2.通过本实验，让学生深刻掌握表面式冷却器的热交换效率。即全热交换效率。即全热交换效率Eg和通用热交换效率Eˊ。
3通过本实验，让学生了解空气放出的热量应等于冷水吸收的热量的平衡关系。
二、实验装置

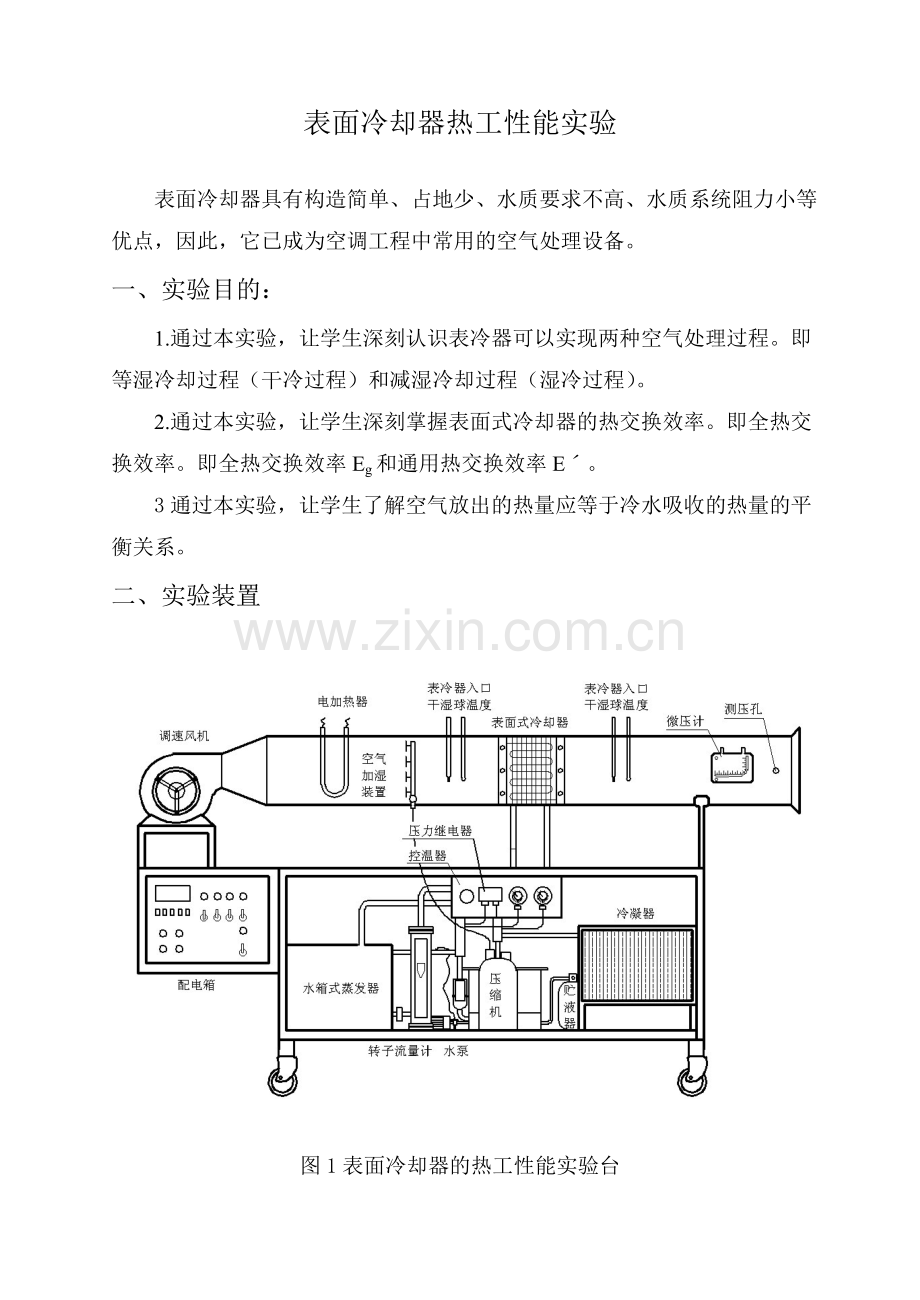

图1表面冷却器的热工性能实验台
实验装置如图1所示。它是由简易风洞、冷冻水制备系统和测量与控制系统三大部分组成。简易风洞由变速风机、空气电加热器、空气加湿装置、表冷器和风筒5组成，其断面尺寸为260×260mm。冷冻水制备系统由制冷压缩机、风冷冷凝器、节流装置、水箱式蒸发器、循环泵组成。测量与控制系统分为空气参数测试、冷冻水参数测量。通过三速风量分为高、中、低三挡调节风量，通过调解阀调节冷冻水量。
三、实验方法及实验数据整理
1.启动实验装置之前先确定实验工况。例如：空气进口参数；干球温度30℃，湿球温度20.5℃.冷冻水温度7℃（或16.5℃）即湿冷过程（或干冷过程）。在上述条件下任选下表中某一工况（或多个工况）进行实验。
表1
工况
1
2
3
4
5
6
7
8
9
风量
高档
中档
低档
水量

2.启动实验装置，通过调整空气点加热器和加湿装置，使空气进口参数达到选定值。通过调节冷冻水制备系统使冷冻水温度达到选定值，并使风量和冷量达到工况。经一段运行后，各参数基本不变，实验装置达到稳定运行状态。
3.实验装置达到稳定运行后，开始正式实验。实验1小时，每格15分钟记录一次。其实验数据列入记录表内（如表1）
四、实验数据整理：
1.根据实验数据，在空气焓湿图上画出空气处理过程 。

表面式冷却器热工实验记录表：
实验内容：湿冷却过程（干冷却过程） 实验人员：
实验工况
实验次数
空气温度
孔板压差

风管内风速

风量

冷冻水温度
冷冻水流量

空气
放出的热量
冷冻水吸收的热量
进口
出口
干球温度
湿球温度

干球温度

湿球温度

进口

出口

1

2

3

4

5

6

7

实验日期： 年 月 日

2.根据1点查出， 根据2点查出
3.计算出风量

式中：风速
：风管断面面积计算出空气放出的热量

4.计算出吸水吸收的热量

式中:冷冻水流量，
水的比热， ℃
5.计算表冷器热交换效率

6.计算表冷器通用热交换效率

7.实验结果与分析，并提交出实验报告。
四、思考问题：
1.用表面式冷却器处理空气时，可实现哪些过程，其条件是什么?
2.影响空气冷却器物质交换效果的因素有哪些？
3.教学实验装置相对于科研实验台误差要大些，其原因在哪里？
