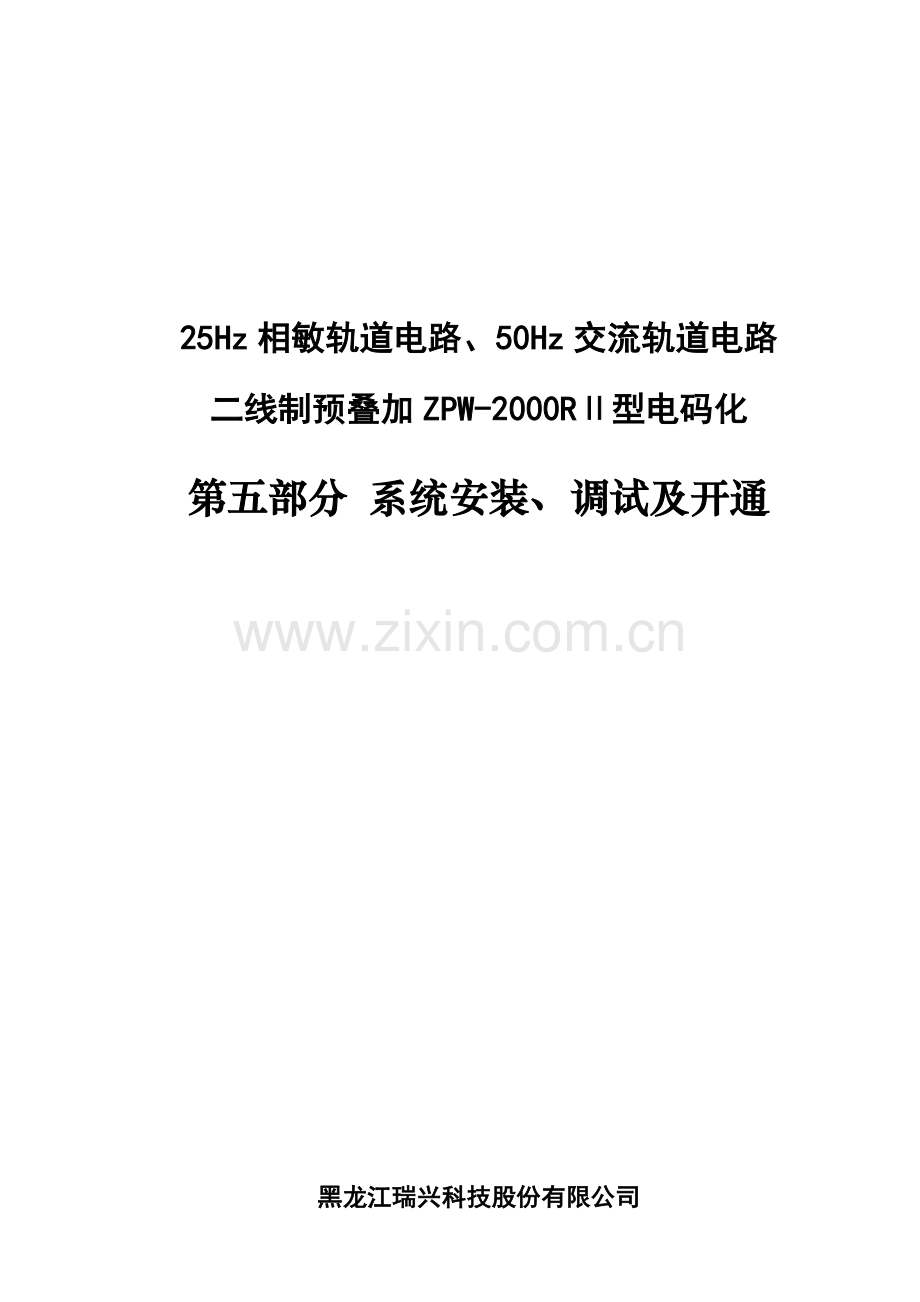

Q/HRX 1021—2004

25Hz相敏轨道电路、50Hz交流轨道电路
二线制预叠加ZPW-2000RⅡ型电码化
第五部分 系统安装、调试及开通

黑龙江瑞兴科技股份有限公司

1

本部分版本及信息说明

部分内容
四线叠加2000RⅡ型电码化
第五部分 系统安装、调试及开通
版本
V1.0
变更章节
第五部分版本
变更原因
更新版本
日期
2011-1-8
变更人

撰稿
张红
校对
肖彩霞
批准
邓迎宏

I

目 录

本部分版本及信息说明 I
1 系统安装说明 3
1.1 室内设备安装 3
1.2 室外设备安装 3
1.3 信号电缆安装 4
2 站内电码化的调试及开通 4
2.1 25Hz相敏轨道电路预叠加ZPW-2000R开通 4
2.2 50Hz交流轨道电路预叠加ZPW-2000R开通 7

1　 系统安装说明
1.1　 室内设备安装
1.1.1　 设备安装
1.发送器、功放器、发送采集器、采集中继及系统维护终端等室内设备集中安装于无绝缘站内移频机柜内。每台站内移频机柜最多可安装16套站内发送设备。
2．发送调整器安装于发送调整组合内。正线电码化只需要一个发送调整组合，占一层组合位置。安装在组合架或组合柜内。侧线电码化发送调整组合数，根据股道数而定。每四个股道设一个发送调整组合。发送调整组合的地线E与室内贯通地相连。
3．ZPW·NGL-R型室内隔离盒放置于托盘上，托盘安装于组合架上。3台ZPW·NGL-R型室内隔离盒与3台BMT-25型室内调整变压器，放置在一个托盘上可作为送电端室内隔离设备。5台ZPW·NGL-R型室内隔离盒放在一个托盘上可作为受电端室内隔离设备。
4．ZPW·FNGL-R型室内隔离盒放置于托盘上，托盘安装于组合架上。送电端每台标准组合位可放置3台ZPW·FNGL-R型室内隔离盒与3台BMT-50型室内调整变压器。用于受电端每台标准组合位可放置5台ZPW·FNGL-R型室内隔离盒。
1.1.2　 电码化发送器的调整
1. 对ZPW-2000R发送器要求
负载电阻为400Ω，电源电压为DC48V，温度为18℃～28℃时，功放器的输出电平选择在移频层背板的对应万可端子上封连，连接端子及各电平对应电压见表1.1-1。
表1.1-1
使用电平
连接D11、D12、D13或D14万可8P端子
对应电压 （V）
发送1～4功出端子
5电平
1—2
75.0～79.5
4电平
1—3
104.5～110.5
3电平
1—4
128.0～135.0
2电平
1—5
146.0～154.0
1电平
1—6
161.0～170.0
2.ZPW-2000R功放器功耗在负载电阻为400Ω、1电平功率输出（170V）、电源电压为48VDC、额定功耗应小于2.7A。
3.在本系统中功放器固定使用1电平输出。
1.2　 室外设备安装
ZPW·WGL-R型室外隔离盒、ZPW·FWGL-R型室外隔离盒和ZPW·WGFH-R型室外隔离防护盒都安装于XB1箱内。
1.3　 信号电缆安装
1.3.1　 非电化区段站内轨道电路干线电缆采用SPTYWPA23综合护套内屏蔽电缆（不同发送器，有相同载频发送时）。
1.3.2　 相同载频，相同低频（一个发送器供多个不同区段），可采用非内屏蔽型数字信号电缆。
1.3.3　 电缆中各发送频率不相同时，可采用非内屏蔽型数字信号电缆，每一发送线对，必须按四芯组对角线使用。
1.3.4　 相同频率的发送不能设在同一四线组内，发送线对必须按四芯组对角线使用。
1.3.5　 发送线对的备用芯线采用星绞组的对角线。
1.3.6　 分支电缆（长度小于50m）：可采用非内屏蔽型数字信号电缆，可使用对绞组。
2　 站内电码化的调试及开通
2.1　 25Hz相敏轨道电路预叠加ZPW-2000R开通
2.1.1　 25Hz相敏轨道电路联调
⑴ 采用BG2-130/25时（两线制）：接线见图2.1-1。

图2.1-1 BG2-130/25（两线制）接线
⑵ 采用BG-72/25时（两线制）：接线见图2.1-2。

图2.1-2 BG-72/25时（两线制）接线
⑶ 室外送、受电端轨道变压器变比按⑴、⑵固定，调整室内变压器BMT-25。
⑷ ZPW·WGFH-R型室外隔离防护盒的使用
25Hz相敏轨道电路送电端ZPW·WGFH-R接线见图2.1-3，电端ZPW·WGFH-R接线见图2.1-4。

图2.1-3 25Hz相敏轨道电路送电端ZPW·WGFH-R接线

图2.1-4 25Hz相敏轨道电路受电端ZPW·WGFH-R接线
⑸ HF3-25型25 Hz防护盒端子使用：1、3号端子分别接至JRJC1-70/240型二元二位轨道继电器的轨道线圈两端。各端子的使用和连接按表2.1-1进行。
表2.1-1 HF3-25型25 Hz防护盒端子使用表
使用端子
连接端子
参考使用范围
1—3
2-6-7-8
同HF2防护盒
1—3
4-7-8
可调范围10°～20°
1—3
5-8
可调范围20°～40°
⑹ HF4-25型防护盒端子使用：1、3号端子分别接至JRJC1-70/240型二元二位轨道继电器的轨道线圈两端。各端子的使用和连接按表2.1-2进行。
表2.1-2 HF4-25型防护盒端子使用表
使用端子
连接端子（A）
参考使用范围
1-3
11-5，12-6
同HF2-25型防护盒
1-3
11-3，12-4
上调10°～20°
1-3
11-1
上调20°～40°
1-3
11-7，12-8
下调10°～20°
1-3
11-9，12-8，2-4
下调20°～40°
⑺ BCQ-T空扼流补偿器的使用
凡装设的空扼流变压器均应补偿。BG2-130/25（或BG3-130/25）型轨道变压器采用110/17.6的匝比，即I1～I2、I3～I4连接，110 V端子并联使用接补偿器，II3～III1连接，II1、III3接扼流信号侧。其接线方式如图2.1-5所示：

图2.1-5 BCQ-T空扼流补偿器的使用
⑻ 其他轨道电路区段要求与原25 Hz相敏轨道电路要求相同。
2.1.2　 25Hz相敏轨道电路的测试
（1） 失调角β：0º～35°。
（2） 轨道继电器电压：15～18 V有效值。
UGJ(有效)= UGJ（测试）×cosβ
测试电路见图2.1-5。

图2.1-5
（3）25Hz相敏轨道电路失调角允许范围
25Hz相敏轨道电路失调角允许范围见表2.1-3。
表2.1-3 25 Hz相敏轨道电路失调角允许范围
Ujmin范围（V）
允许失调角（°）
15.0～15.2
≤10
15.3～15.6
≤15
15.7～15.9
≤20
16.0～16.5
≤25
16.6～17.3
≤30
17.4～17.8
≤35
说明：
⑴ 允许失调角是指UG与UJ之间的相位差；
⑵ 允许范围是指按部标准图（图号 通号（99）0047）图册中Ujmin值。因Ujmin为参考值，故允许失调角也为参考值。实际值应根据现场实际情况进行确定，但原则上不得高于给定值。
2.1.3　 站内电码化的调整
ZPW·A-R型功放器电压输出固定使用1电平，在线测试输出电压为161.0～178.0V。根据机车信号入口电流的要求，来调整发送调整器的输出电压及股道电阻组合中的电阻值。
2.1.3.1　 侧线股道开通调整
2.1.3.1.1　 先将股道电阻组合中待调股道对应的可变电阻封联为0Ω，再调整待调股道对应的发送调整器X2端子条A、B端与0～9端的封线，选择不同功率等级的输出电压，使机车信号入口电流达到1.35A～1.5A。
2.1.3.1.2　 若股道电阻封联为0Ω，调整发送调整器其中相邻的两挡封线，用低档时，机车信号入口电流小于1.35A，用高档时，机车信号入口电流又大于1.5A，既只靠调整发送调整器X2端子封线已无法满足机车信号入口电流的要求，这时可将发送调整器封线封到高档，再调整股道电阻封线增加电阻值（最大不超出100Ω），使机车信号入口电流满足1.35A～1.5A的要求。
2.1.3.2　 正线股道、岔区开通调整
2.1.3.2.1　 正线股道开通调整：（同侧线）。
2.1.3.2.2　 道岔、无岔区段开通调整
a) 接、发车所有区段对应的岔区电阻先封联为零。
b) 如果接车进路的各区段同股道使用同一个发送，在股道调好后，发送调整器X2端子不变的情况下，如岔区机车入口电流在800mA～1.5A范围内，则不需调整电阻，若不在800mA～1.5A范围内则需调整岔区电阻值。
如果岔区电阻已调整到0Ω，岔区机车入口电流仍不满足要求，则应重新调整发送调整器X2端子封线，将封线升高一挡，再调整股道电阻（增大阻值），使股道机车入口电流降到1.35A～1.5A，然后再次调整岔区电阻，使岔区机车入口电流满足要求。
c) 如果发车进路的各区段使用一个发送，则先以进路上最长的区段来选定发送调整器的X2端子封线，使机车入口电流在1.35A～1.5A的范围内，调好后，发送调整器X2端子不再变动。如其它短区段机车入口电流在800mA～1.5A范围内，则不需调整岔区电阻，若不满足可以调整岔区电阻值。
如果某一短区段岔区电阻已调整到0Ω，该区段机车入口电流仍不满足要求，则应重新调整发送调整器X2端子封线，将封线升高一挡，再调整进路上最长区段的岔区电阻（增大阻值），使最长区段机车入口电流降到1.35A～1.5A，然后再次调整短区段岔区电阻，使短区段机车入口电流满足800mA～1.5A的要求。
2.2　 50Hz交流轨道电路预叠加ZPW-2000R开通

2.2.1　 480轨道电路联调
⑴ 采用BG1-80A时（两线制）：
室外BG1-80A变压器端子固定，一次侧I1和I2联、I3和I4联，使用I1、I4；二次侧使用II1、II2。送电端BG1-80A接线见图2.2-1。

图2.2-1 送电端BG1-80A接线
⑵ WGFH型室外隔离防护盒的使用
480轨道电路送电端WGFH接线见图图2.2-2，480轨道电路受电端WGFH接线见图2.2-3。

图2.2-2 480轨道电路送电端WGFH接线

图2.2-3 480轨道电路受电端WGFH接线
⑶ 送电端发码的电码化轨道电路的调整
室外BG1-80A变压器端子固定，送电端调整电阻固定在1.0 Ω，室内调整BMT-50电码化隔离调整变压器，使JZXC-480轨道继电器电压满足调整表的要求，当采用0.06 Ω分路线分路时，轨道继电器残压不大于2.7 V。
⑷ 其他轨道电路区段要求与原480轨道电路要求相同。
2.2.2　 站内电码化的调整
ZPW·A-R型功放器电压输出固定使用1电平，在线测试输出电压为161.0～178.0V。根据机车信号入口电流的要求，来调整发送调整器的输出电压及股道电阻组合中的电阻值。调整方法同2.1.3。
