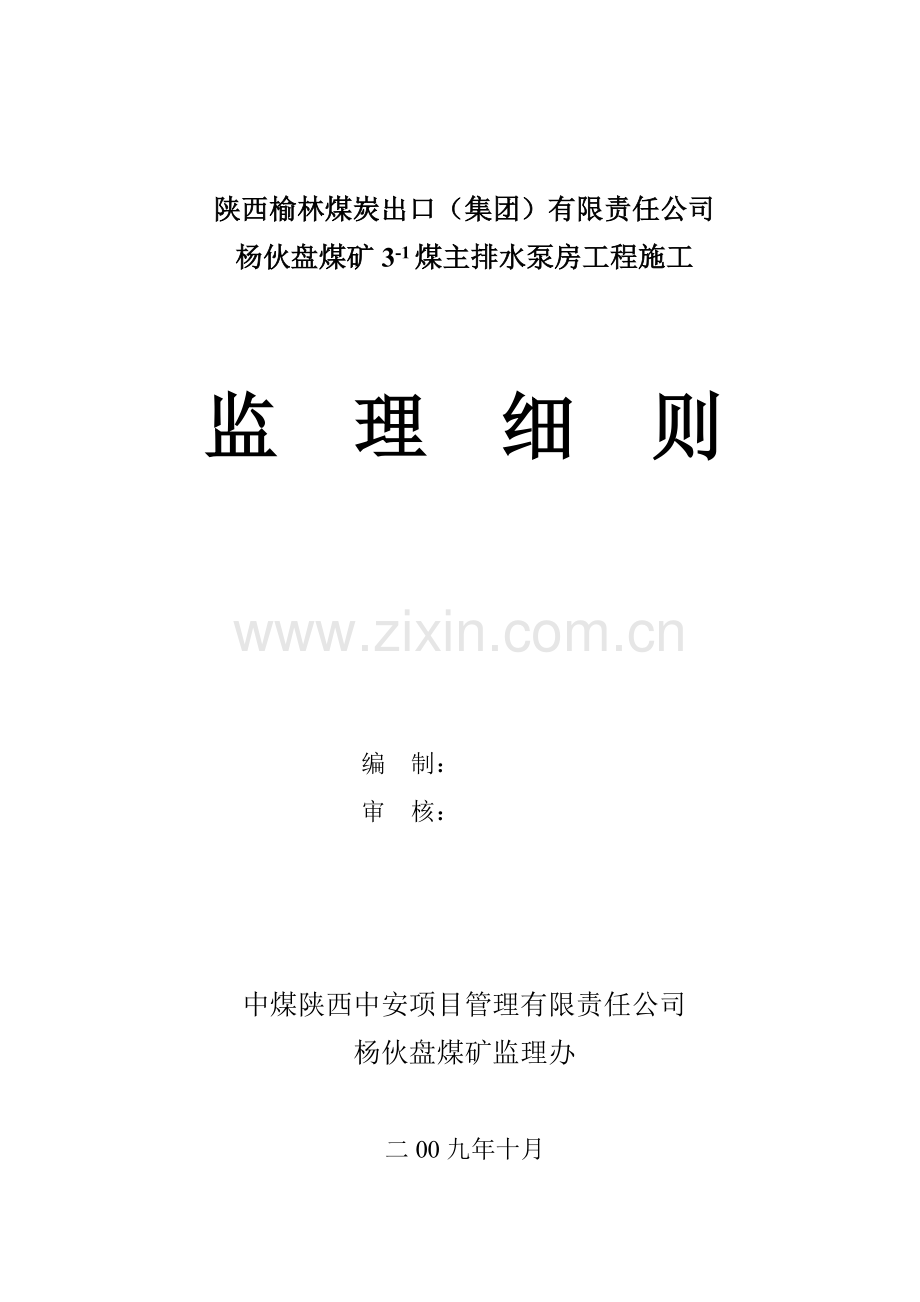

陕西榆林煤炭出口（集团）有限责任公司
杨伙盘煤矿3-1煤主排水泵房工程施工

监 理 细 则

编 制：
审 核：

中煤陕西中安项目管理有限责任公司
杨伙盘煤矿监理办

二00九年十月

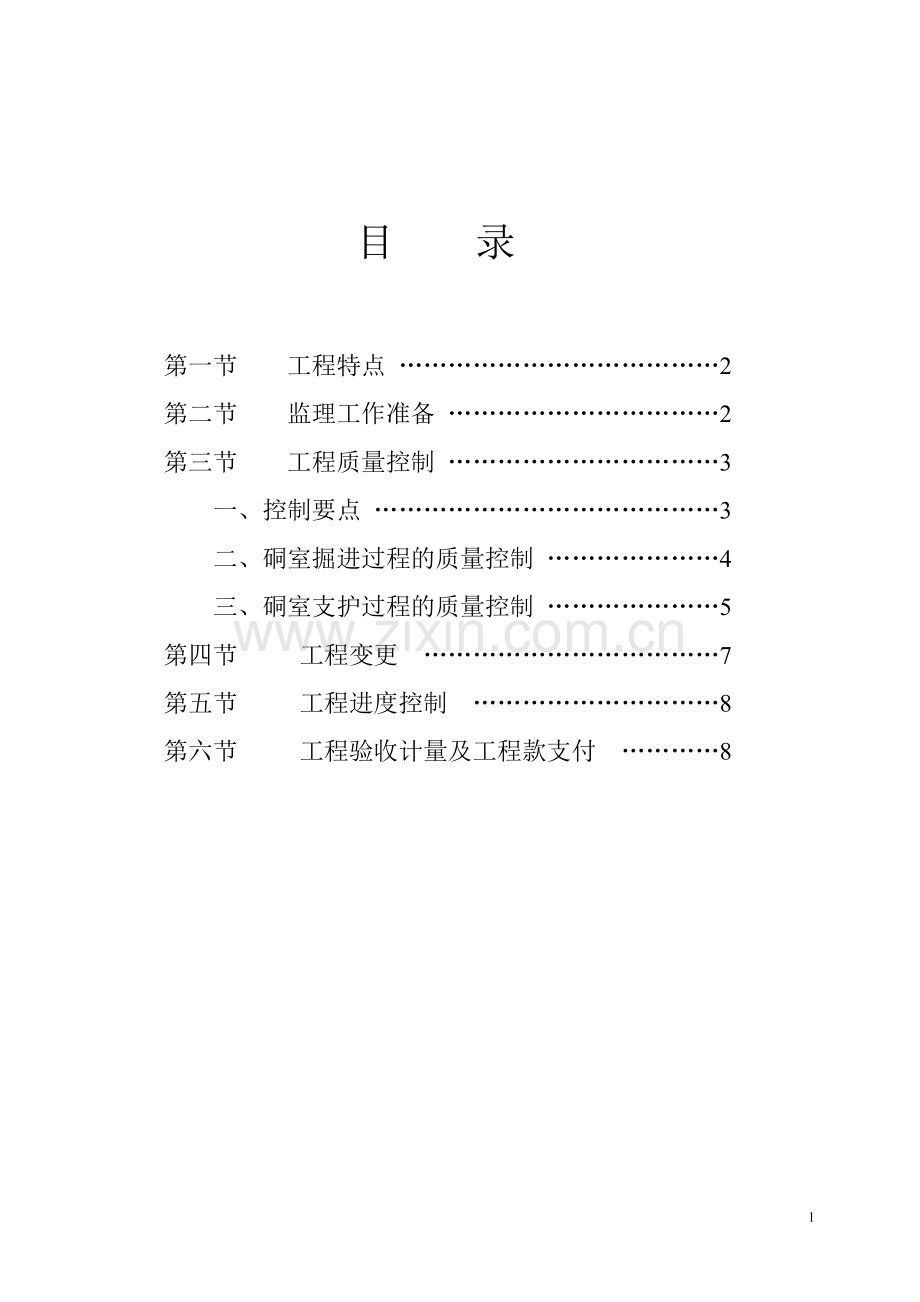

目 录

第一节 工程特点 …………………………………2
第二节 监理工作准备 ……………………………2
第三节 工程质量控制 ……………………………3
一、控制要点 ……………………………………3
二、硐室掘进过程的质量控制 …………………4
三、硐室支护过程的质量控制 …………………5
第四节 工程变更 ………………………………7
第五节 工程进度控制 …………………………8
第六节 工程验收计量及工程款支付 …………8

3-1煤主排水泵房工程施工监理细则
为规范3-1煤主排水泵房施工工序，保证工程质量，根据合同文件、《煤矿安全规程》、《煤矿井巷工程质量检验评定标准》、《煤矿施工技术规范》、等编写扬伙盘煤矿3-1煤主排水泵房工程施工监理细则。
第一节 工程特点
根据陕西榆林煤炭出口（集团）有限公司杨伙盘煤矿3-1煤主排水泵房设计施工图，杨伙盘煤矿3-1煤主排水泵房工程量，长（深度）度73ｍ，其中主排水泵房硐室17m，配水井壁龛5.8m，吸水小井壁龛两个（2×1.85m），吸水小井两个（2×4.1m），配水巷7.5m，配水井两个（2×4.1m），水泵房通道16.2m，一号防火栅栏两用门0.5m，二号密闭门硐室3.7m，二号栅栏门硐室0.5m，水泵基础坑三个（3×0.55m），3-1煤主排水泵房支护形式为混凝土砌碹，砌碹混凝土强度等级C30。需添加BR-3型防水剂，加入量为水泥用量的 10％，抗渗等级为S8 ，铺底混凝土强度等级为C20.
①、3-1煤主排水泵房掘进断面为20.8m2，净断面16.3m2 ，（毛）高4.7ｍ，（净）高4.25ｍ，（毛）宽5.0m，净宽4.3m，砌碹混凝土厚度350ｍｍ。基础深度 250ｍｍ。墙基础宽度350mm。底板硬化厚度100mm。
②、吸水小井壁龛两个，掘进断面5.9㎡，净断面4.6㎡，壁龛(毛)高2.8ｍ,净高2.6ｍ, 壁龛(毛)宽2.3m，净宽1.9ｍ，砌碹混凝土厚度200 mm，基础深度250mm。
③、配水井壁龛一个，掘进断面为15.9m2，净断面12.9m2 ，掘进高度3.75ｍ，（净）高3.4ｍ，掘进宽度4.95ｍ，净宽4.25ｍ，砌碹混凝土厚度350ｍｍ。基础深 250ｍｍ。
④、配水巷掘进断面4.2m2 ，净断面2.9m2 ，掘进高度2.3ｍ，（净）高2.0ｍ，掘进宽度2.0ｍ，净宽1.6ｍ，砌碹混凝土厚度200ｍｍ。基础深 250ｍｍ。底板硬化厚度100mm。
⑤、水泵房通道掘进断面8.8m2 ，净断面6.6m2 ，掘进高度3.35ｍ，（净）高3.0ｍ，掘进宽度2.9ｍ，净宽2.4ｍ，砌碹混凝土厚度250ｍｍ。基础深 250ｍｍ。底板硬化厚度100mm。

第二节 监理工作准备
一、熟悉设计及合同文件
1、了解合同文件内容；
2、熟悉施工现场地形地质；
3、了解设计意图，核对施工图纸中的设计尺寸及相互关系，
消除错、漏、碰等问题。
4、进一步学习掌握有关施工工艺标准及质量验收规范和质量检验评定标准。
二、审查施工组织设计
1、 施工方案是否切实可行；
2、 施工工艺是否科学合理；
3、 监控测量是否符合设计及有关规定；
4、 施工场地布置是否安全合理；
5、 质量保证体系是否完善，是否有自检职责；
6、 各项措施是否齐全，切实可行；
7、 各项制度是否健全；
三、审核并签认承包人报送的硐室开口测量成果。
1、检查施工单位专职测量人员的岗位证书及测量设备检定证书；
2、现场核实硐室开口的控制测量（含联测）是否进行；
3、检查复核硐室开口测量成果是否进行闭合验算，其精度是否达到规定要求。
四、核查承包单位人员及设备到位情况。
五、督促并见证承包单位对工程原材料进行抽检及复试。
第三节 工程质量控制
一、控制要点：
1、应检查进场的主要原材料是否有出厂合格证、检验证、试验报告单等，有效质量证明文件，若无不得使用，并清退出场。
2、原材料堆放场地要硬化，材料堆放要整齐，水泥储存要考虑防潮防雨。各种规格的材料、货物等均要在堆放场地设立标志牌。不合格的原材料禁止进入施工场地。
3、水泥编号不同、砂石货源有变及同货源但用量超过600m3时要及时送检。
4、工程所需的各级各类混凝土配合比要有符合设计要求的检测报告单。
5、按批准的施工组织设计，审查进场的施工机械设备及主要工种的操作人员资质。
6、工序交接检查：上道工序完成后，施工单位首先进行自检，自检合格后，填写相应的表格，监理会同现场检查，检查合格后签署质检意见，方可进行下道工序施工；监理检查不合格的工程承包单位必须进行返修，直到合格，复验合格后允许进入下道工序施工。
7、施工单位要认真填写分部、分项工程质量检验评定表。工程质量检验评定表，按《煤矿井巷工程质量检验评定标准讲座》中的已有表格形式及内容进行编制。需新增表格参照《讲座》中表格形式及有关规定要求予以制作。监理对分项工程按10％的抽检率进行抽检，抽检合格后，签认抽检的分项工程质量检验评定表。
8、施工过程中监理工程师发现质量缺陷应及时下达监理通知。
9、正在施工或验收不合格的工程不予计量。
二、掘进过程的质量控制
1、3-1煤主排水泵房掘进
（1）掘进过程中监理要检查作业面是否有完善的通风、运输、排水、供电等系统，设施以及相应安全保证措施。
（2）为准确控制断面开挖尺寸，首先必须保证放样的基准线（即开挖作业面上的中线、腰线），高程是否正确无误，以此确定开挖轮廓线，此项工作应由专业测量人员完成。
（3）井下掘进工作面要及时处理危石、活石，并封闭（初喷）岩体，及时进行临时或永久支护，严禁作业人员空顶作业。
（4）掘进工作面围岩稳定性较差，掘进时应采用机械、人工配合开挖，开挖过程中必须加强临时支护，并严格控制开挖断面尺寸及循环进尺，及时进行永久支护。
（5）掘进时施工单位对井上下要认真监控，当围岩有异常变化时，应果断采取措施进行处理，严防围岩垮落及意外事故发生。
（6）基岩段掘进必须采用光面爆破，施工时，必须编制爆破设计说明书，按爆破图表和说明书严格施工，并根据爆破效果，及时修正有关参数。断面超、欠挖应控制在规定允许范围以内。
为保证掘进断面符合施工规范规定和质量标准的要求，承包单位应设专人在每茬爆破后作检查记录，监理按10%比例抽检核签，欠挖部位必须处理。
三、硐室支护过程的质量控制
（一）砼支护
1、模板、碹胎的材质、结构、规格、强度必须符合设计、作业规程及有关规范的规定和要求。
模板组装和碹胎架设必须牢固可靠，其支柱必须设在硬底和垫板上。
模板组装后距中、腰线的尺寸允许误差：
宽度：中线至两帮的距离+10—+40㎜。
高度：腰线至顶、底板距离0—50㎜。
2、墙基开挖必须达到设计要求，泥水及杂物必须清理干净。
3、砼所用的水泥、骨料、水、外加剂的质量，配合比、强度等必须符合设计和有关规范、规程的规定。
4、认真执行有关规程及规定，砼浇筑必须振动密实，接茬部位必须凿毛
5、低温季节（连续5天温度低于C5°）砼浇筑时必须采取防冻措施。
6、砼浇筑长度不超过30m，在施工过程中随机抽样不得少于一次，标准试件一组三块，边长为15㎝的立方体，标准养护28天龄期及时进行抗压强度试验，并应有监理见证。
试件抗压强度不合格者，按质量事故处理。
7、砼支护的厚度及表面平整度及有关质量指标均要符合有关规定。
8、主要硐室净宽、中线至任一帮距离的允许误差：0～+30㎜；腰线至顶、底板距离的允许误差：0～+30㎜。
9、壁后充填饱满密实、无空帮、空顶现象。
10、3-1煤主排水泵房硐室成巷后不允许有明显漏水现象。
11、3-1煤主排水泵房一号防火栅栏两用门、二号密闭门硐室、二号栅栏门硐室浇筑时必须和3-1煤主排水泵房通道接茬部位做到密实，必要时将接茬部位混凝土凿毛，冲洗干净，不允许有明显漏水现象。
（二）底板铺设
1、底板铺设前基底必须清理干净，经监理检查后方可施工；
2、铺底所需材料及配合比必须经过试验合格后方可使用；
3、底板铺设后砼表面平整度，纵、横坡等必须符合设计要求。
第四节 工程变更
发生工程变更，无论是由设计单位、建设单位或承包单位提出，均应由总监审查同意后经建设单位转交设计单位，编制设计变更文件，然后再由建设单位签发交监理单位和施工单位，施工单位方可进行工程变更的施工。否则不予以计量。同时施工单位应根据合同有关规定，编制工程变更预算书，与建设单位、监理单位协商达成一致形成书面文件移交监理单位后，方可进入工程计量和工程款支付程序。
第五节 工程进度控制
1、承包单位每月上报进度计划和实际进度完成情况；
2、进行计划进度与实际进度对比，找出偏差，适时采取措施予以调整，合理控制工程进度；
3、通过下达监理指令、召开工地例会等、督促承包单位按期完成进度计划，确保合同工期的实现。
第六节 工程验收计量及工程款支付
每月工程完成后，承包单位对工程进行初验，初验合格、且资料齐全并符合规定要求后，提交验收申请单，经监理审查同意后组织人员进行现场验收。验收合格后进入计量支付程序。
验收不合格的工程本月不计量，不支付，并限期整改。
工程验收合格后承包单位即可进行申报工程款支付申请，承包单位的支付申请及报表必须得到监理单位的审查签认，并报建设单位审批同意后方可进行工程款支付。
