BROCADE5100交换机安装手册

※ 设备型号:
BROCADE SilkWorm 5100

※ 操作步骤:
1: 交换机支持管理平台.：
操作系统
浏览器
java
Linux Red Hat 9
Firefox 2.0
1.6.0
Windows 2003 Sever,SP1
Internet Explorer 7.0; Firefox 2.0
1.6.0
Windows XP, SP2
Internet Explorer 7.0; Firefox 2.0
1.6.0

2: 将管理平台的网段设置成和交换机同一网段.(brocade交换机默认网段是10.77.77)
3: 打开IE浏览器,输入连接的交换机的IP地址后,输入默认用户名：admin；
密码：passord，

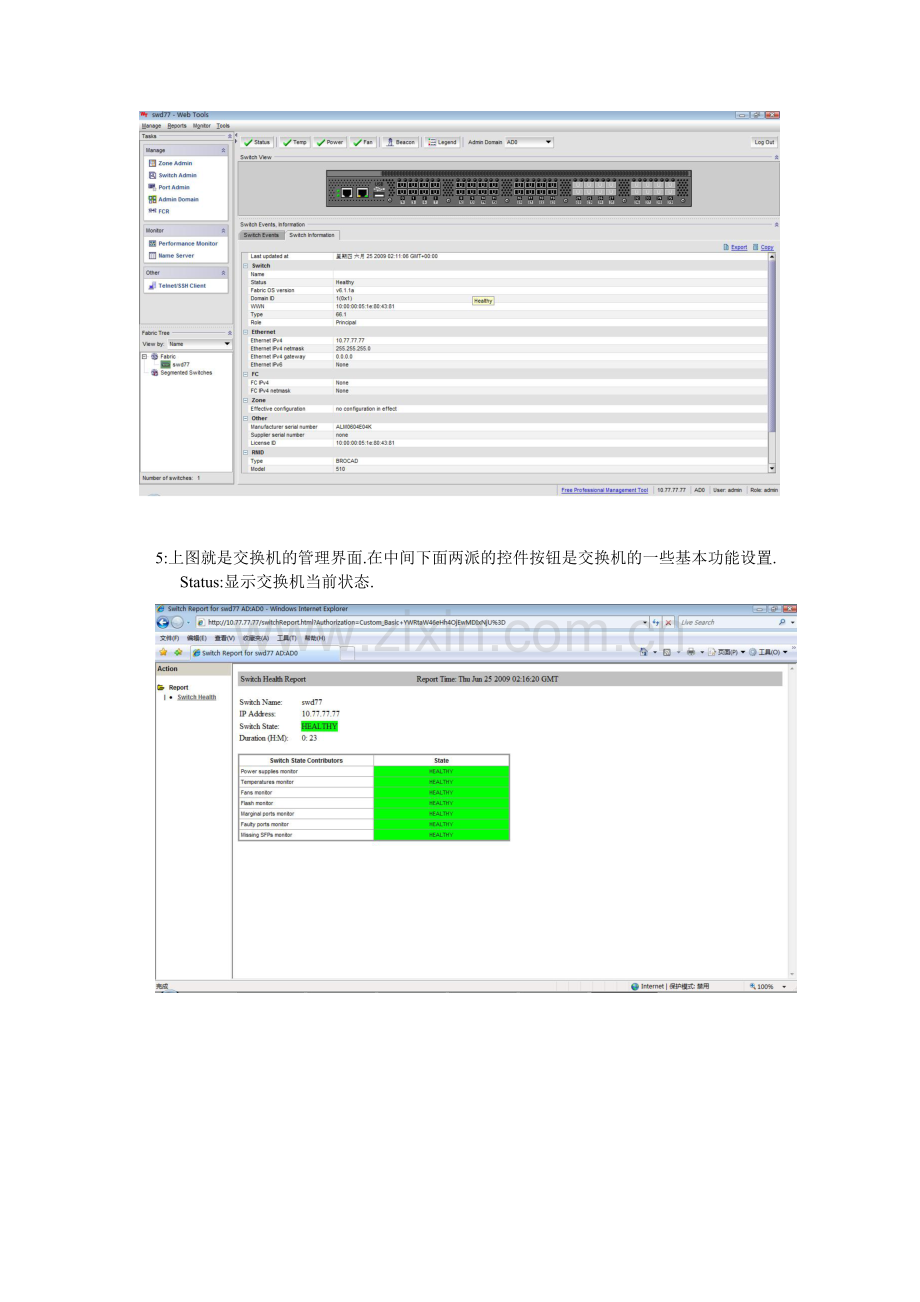

4：便可进入以下界面:

5:上图就是交换机的管理界面.在中间下面两派的控件按钮是交换机的一些基本功能设置.
Status:显示交换机当前状态.

Events:交换机的日志信息.

交换机风扇、电源、温度状态显示：

Admin:进入交换机的管理员设置界面,其中包括交换机的信息（name，SN,Doamin ID）IP地址的设置, Firmware ,Liecense ,User等属性的设置.

telnet: 超级终端方式进入到交换机命令行模式.
Beacon: 使交换机的端口等闪烁以示区别.
6:点击左上角的Zone admin空间后便会进入到交换机zone设置界面:

7:点击Alias空间后,左边窗口会显示所有slot的端口.此时如果需要进行Alias设置,便先点击Alias creat创建一个Alias.
8: 将左边窗口的port口移至右边窗口,这就表示此Alias里包含了这个port端口.

9：此时需要进行Zone设置,便先点击 Zone creat创建一个Zone.
10：将左边窗口的Alias移至右边窗口,这就表示此Alias里包含了这个port端口.

12: 按照此种方式设置完所有zone后,点击config一栏,便会出现:
此时需要创建一个config,创建完后,将左边窗口里的需要生效的zong移至右边.

13: 然后点击action一栏,选择enable config only,在下方状态报告栏中得到Done的信息后再选择save config一栏便可.设置完成.

14: USB端口（U盘需要付费）：用来升级FOS，收集交换机信息（如：supportsave，configupload）
15：FC Router：此交换机支持FC Router功能，所有端口必须激活，需要购买License

※ 命令行操作方法
telnet登陆：telnet 10.77.77.77
串口登陆方式: 使用brocade交换机附带的串口console线,此方式为超级用户方式,当遗失交换机登陆密码及IP地址时可用此方法取回.
设置方式: 点击开始菜单-à附件-à通讯--à超级终端-à创建新的超级终端
相关参数如下:

修改IP地址命令: ipaddrshow (此命令为显示交换机IP地址,修改命令为ipaddrset),显示如下:

ipaddrshow:
SWITCH0
Ethernet IP Address: 10.77.77.77
Ethernet Subnetmask: 255.255.255.0
Fibre Channel IP Address: 0.0.0.0
Fibre Channel Subnetmask: 0.0.0.0

查看交换机的硬件状态：Switchstatusshow
交换机的工作状态：switchshow
swd77:admin> switchshow
switchName: swd77
switchType: 66.1
switchState: Online
switchMode: Native
switchRole: Principal
switchDomain: 1
switchId: fffc01
switchWwn: 10:00:00:05:1e:80:43:81
zoning: OFF
switchBeacon: OFF
FC Router: OFF
FC Router BB Fabric ID: 1
Area Port Media Speed State Proto
=====================================
0 0 id N4 Oline F-port WWN
1 1 id N4 No_Light
2 2 id N4 No_Light
3 3 id N4 No_Light
4 4 id N4 No_Light
5 5 id N4 No_Light
6 6 id N4 No_Light
7 7 id N4 Mod_Val
8 8 id N4 No_Light
9 9 id N4 No_Light
10 10 id N4 No_Light
11 11 id N4 No_Light
12 12 id N4 In_Sync
13 13 id N4 No_Light
14 14 id N4 No_Light
15 15 id N4 No_Light

39 39 id N4 No_Light

※ ZONING功能介绍:

—划分Zone后
–在同一个Zone内的设备可以相互访问
–在不同的Zone内的设备不能相互访问
–一个设备可以属于多个Zone
–对于设备而言完全透明
