工程概况：
        该工程案例是用2009钢筋完成的多栋别墅组成的别墅群，该别墅群分为前后两排，中间设有公共通道，每个单元都自成一体，屋面斜板错落有序。

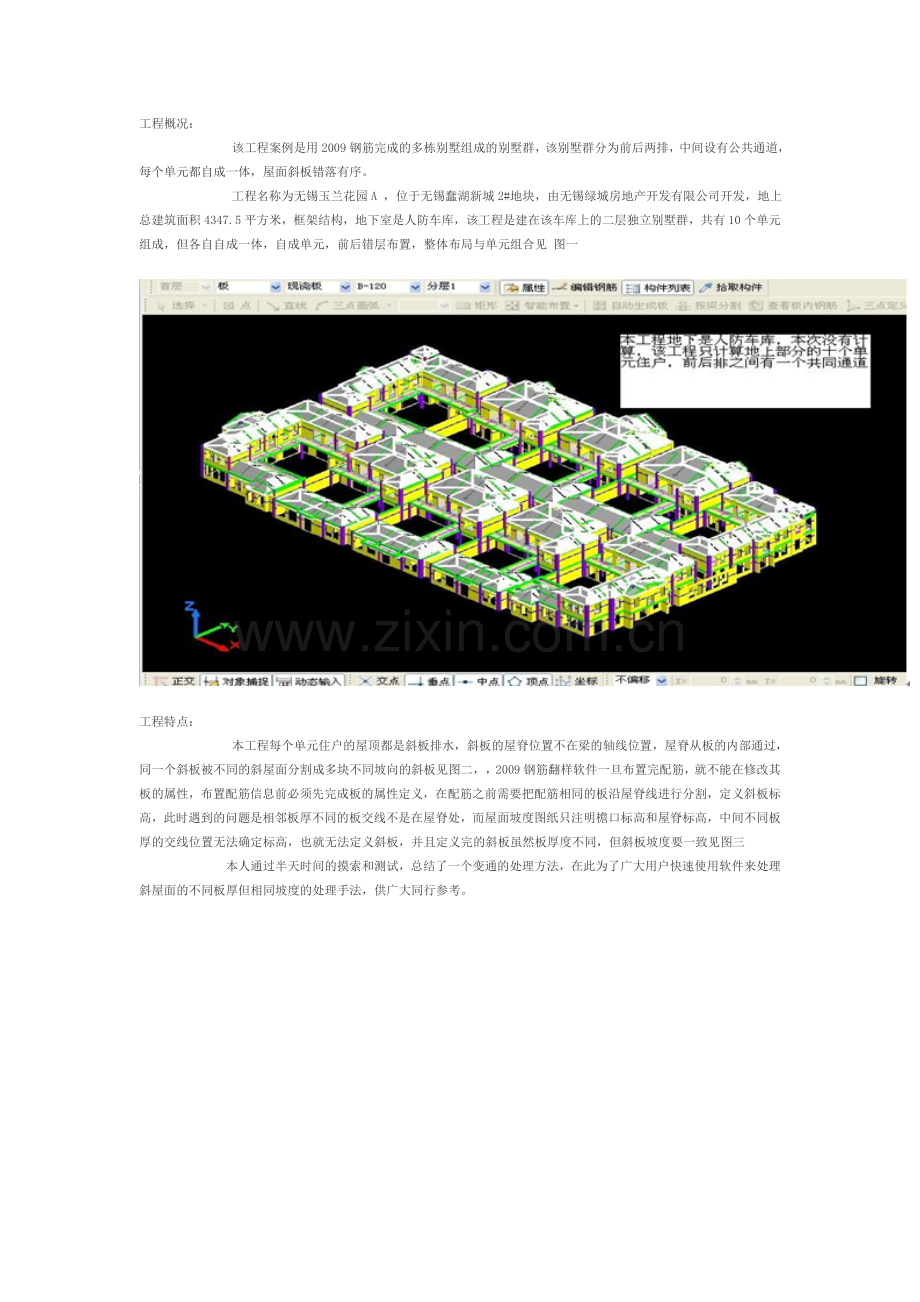

        工程名称为无锡玉兰花园A ，位于无锡蠢湖新城2#地块，由无锡绿城房地产开发有限公司开发，地上总建筑面积4347.5平方米，框架结构，地下室是人防车库，该工程是建在该车库上的二层独立别墅群，共有10个单元组成，但各自自成一体，自成单元，前后错层布置，整体布局与单元组合见 图一

工程特点：
        本工程每个单元住户的屋顶都是斜板排水，斜板的屋脊位置不在梁的轴线位置，屋脊从板的内部通过，同一个斜板被不同的斜屋面分割成多块不同坡向的斜板见图二，，2009钢筋翻样软件一旦布置完配筋，就不能在修改其板的属性，布置配筋信息前必须先完成板的属性定义，在配筋之前需要把配筋相同的板沿屋脊线进行分割，定义斜板标高，此时遇到的问题是相邻板厚不同的板交线不是在屋脊处，而屋面坡度图纸只注明檐口标高和屋脊标高，中间不同板厚的交线位置无法确定标高，也就无法定义斜板，并且定义完的斜板虽然板厚度不同，但斜板坡度要一致见图三
        本人通过半天时间的摸索和测试，总结了一个变通的处理方法，在此为了广大用户快速使用软件来处理斜屋面的不同板厚但相同坡度的处理手法，供广大同行参考。

处理技巧：
        1、将同一个坡屋面上的板名称和厚度修改为相同的板，保存名称和厚度一致，这样就可以将不同名称和不同厚度的板进行合并，再沿着坡屋面的屋脊位置对合并后的板进行分割，按照图纸给定的檐口标高和屋脊标高，通过三点定义斜板功能进行斜板定义。见图四

        2、定义好的斜板，在俯视状态下按照不同板厚的位置对斜板进行分割，分割后在选中不同厚度的板，修改其名称和厚度，恢复合并以前的板的属性，此时，斜板不会因为名称和厚度的改变而改变斜板的标高，修改后只是厚度和名称不同了，坡度还是定义斜板时的坡度，这样就完成了同一个屋面斜板不同厚度的处理。见图五

        3、在分割好的斜板上，按照平板位置的配筋信息布置分别布置钢筋，见图六

        由不同板厚组成的坡屋面，见图七
