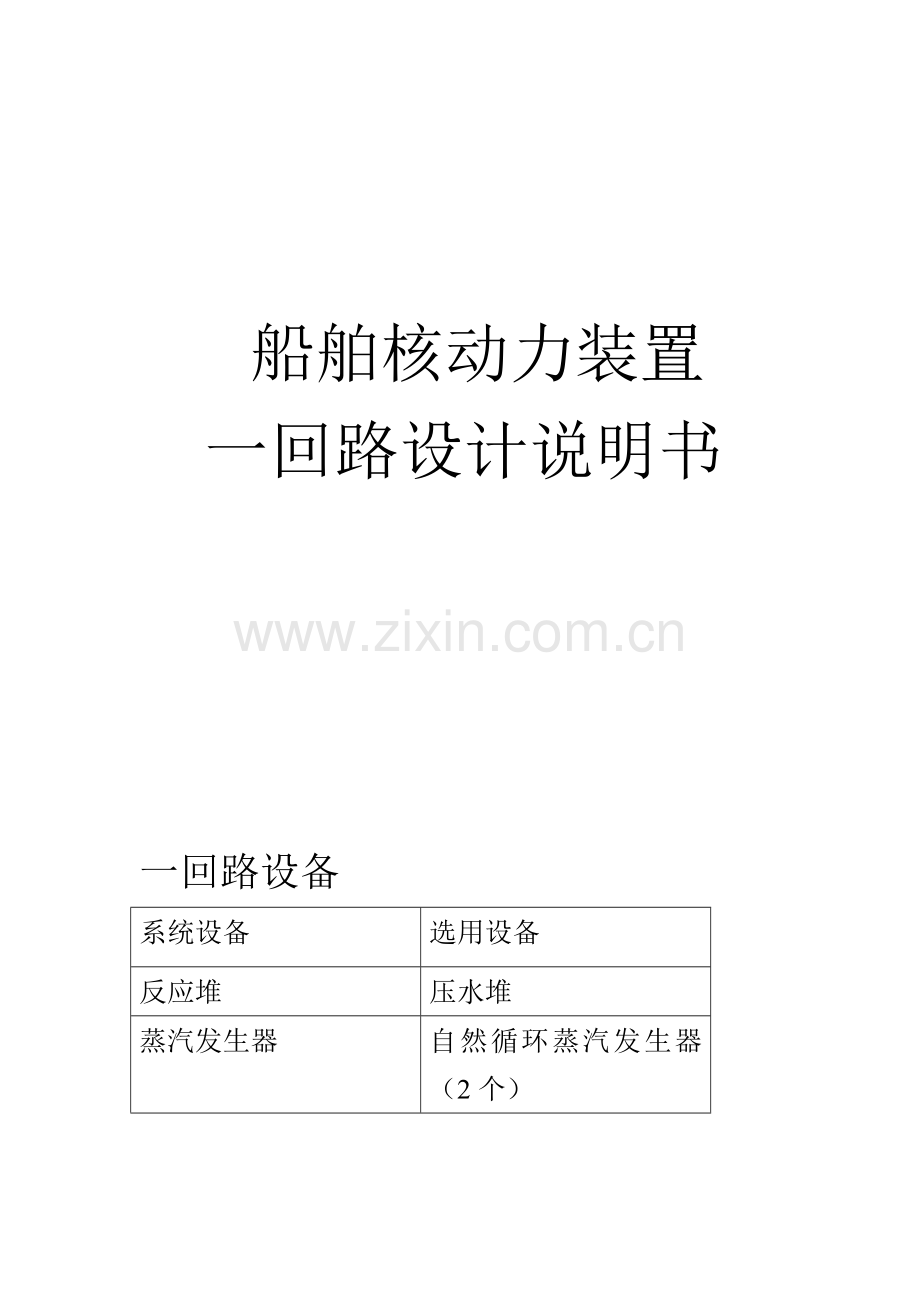

船舶核动力装置一回路设计说明书.doc

船舶核动力装置
一回路设计说明书

一回路设备
系统设备
选用设备
反应堆
压水堆
蒸汽发生器
自然循环蒸汽发生器（2个）
稳压器

2个回路公用一台稳压器（电加热式）
压力安全系统
压水堆压力安全系统
净化系统
低压净化系统
化学物添加系统
包含在低压净化系统
取样系统
压水堆取样系统
补水系统
压水堆补水系统
一次屏蔽水系统

压水堆一次屏蔽水系统
余热排出系统
压水堆余热排出系统
安全注射系统
压水堆安全注射系统
堆舱喷淋系统
安全喷淋系统

布置方式

分散式布置

1.反应堆选取压水堆的原因
压水堆有以下优点：
1.结构紧凑，功率密度高，慢化剂温度效应和燃料多普勒效应使压水堆有自稳自调特性，安全可靠性高；
2.以轻水作为冷却剂与慢化剂，化学性质稳定，不与反应堆金属材料反应，如果冷却剂泄露，可以通过海水淡化来补充。
3.结构简单，坚固耐用，运行性能良好
4.压水堆在初期实践中就显示出良好的稳定性和可靠性，目前经验技术成熟。
其它堆型的缺点：
1. 沸水堆：堆内结构复杂，水汽对中子慢化能力弱，所需要的燃料多，体积大于压水堆，同时放射性进入汽轮机中，加大屏蔽体积。且压力容器下部有较大数量的空洞，由于水泄时的重力作用，对结构强度有不利的影响。
2. 重水堆：以天然铀为燃料，所以体积比同功率压水堆大10倍，二回路蒸汽运行压力低，效率低。
3. 液态金属冷却堆：专设加热设备以保证冷却剂为液态，碱性金属高温时化学性质活泼，加速腐蚀。
4.高温气冷堆：堆芯体积大，对管道材料耐高温和密封性要求高

1. 蒸汽发生器：双环路运行，增加可靠性。
2. 压力安全系统：
功率增加时，冷却剂温度增加，体积膨胀，冷却剂通过稳压器的波动管流入稳压器，压缩汽空间，p增大，启用喷雾阀与卸压阀。功率降低时，同理，启用加热器。
4.补水系统：
处理储存和向一回路供应补给水。
1. 初始充水2.冷启动时，补水泵用于初始升压3.正常运行补水4.冷停堆或事故停堆时，补偿水位的下降5.提供其他用水
5.一次屏蔽水系统：反应堆一次屏蔽水箱充水，排水，补充屏蔽水的损耗，处理由于辐照分解产生的氢气，在发生失水事故时，为低压安注提供水源。
6.布置方式：分散式布置，维修方便，可以加主闸阀。
7.净化系统：采用低压净化系统，不再需要化容系统。
8.UTSG：二次侧储水容积大，在丧失给水时，对控制要求高，炉内水处理和排污，适当降低对传热管材料和二回路水的要求，只能产生饱和蒸汽，需要设置汽水分离器，蒸汽压力变化范围大，为二回路蒸汽系统运行，设计，管理带来困难。
