配电网工程初步设计内容深规定培训.pptx

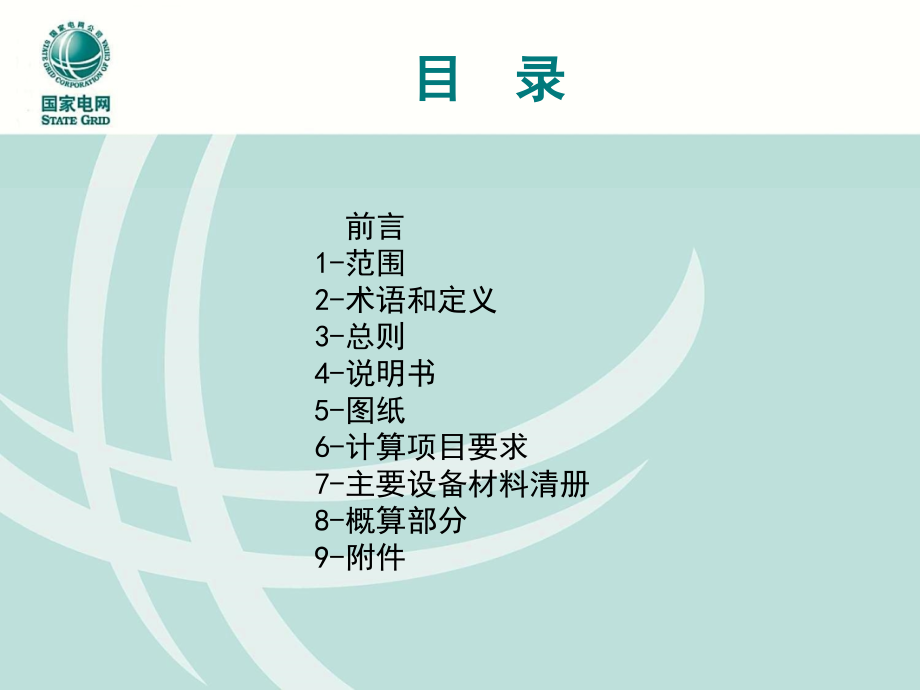

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,江苏省运维检修部,2018,年,4,月,8,日,目 录,前言,1-,范围,2-,术语和定义,3-,总则,4-,说明书,5-,图纸,6-,计算项目要求,7-,主要设备材料清册,8-,概算部分,9-,附件,前言,为规范配电网工程设计工作，提高设计能力，健全配电网技术标准体系，全面落实标准统一、坚固耐用配电网建设改造要求，促进国家电网公司配电网工程典型设计等标准化建设成果应用落地，提高配电网本质安全水平，制定本标准。,配电网工程初步设计内容深度规定标准分为3个部分：,第1部分：配电；,第2部分：配网电缆线路；,第3部分：配网架空线路。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,1,范围,规定了配电网工程初步设计内容深度的要求。,分别适用于10kV 及以下配电、配网电缆线路、配网架空线路新建、改造工程的初步设计，20kV 配电网工程施工图设计参照本部分执行。,只对设计的内容深度做出要求，不作为各设计单位内部专业分工和卷册划分标准。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,2,术语和定义,本部分代替 Q/GDW 17842013，与 Q/GDW 17842013 相比，本次修订,增加了部分术语和定义，调整了部分术语和定义的先后顺序，规范统一了配电网常用设施设备的名称，有利于进行典型设计、运维管理；,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,3,总则,3.1遵守的规定和程序,：,3.1.1设计文件应贯彻国家各项技术方针、政策、法规、规程、现行的有关标准（规范）以及上级部门对工程建设的要求。,3.1.2设计文件应遵守国家及其有关部门颁发的设计文件编制和审批办法的规定。,3.1.3设计文件应遵照“统一规划、统一标准、安全可靠、坚固耐用”的原则，深入贯彻资产全寿命周期管理理念。,3.1.4设计文件应遵守城乡规划、建设用地、水土保持、环境保护、防震减灾、地质灾害、压覆矿产、文物保护及劳动安全卫生等相关要求。,3.1.5设计文件应执行国家规定的基本建设程序。,3.1.6设计文件应符合批复的可行性研究报告和设计基础资料。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,3,总则,3.2初步设计文件内容,初步设计文件应包括以下内容：,a）设计说明书；,b）初步设计图纸；,c）设备材料清册；,d）工程概算书；,e）勘测报告和专题报告（必要时）；,f）附件。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,3,总则,3.,3,设计说明书内容,a）配电：包含总的部分、站址概况、主要技术经济指标、拆旧情况、电气主接线、主要设备选择、防雷接地、动力照明、继电保护及自动装置、电能计量及用电信息采集、远动通信、交直流系统、配电自动化、总平面布置、建筑和结构、消防通风采暖、站区给排水、防洪排涝、环境保护和劳动安全。,b,）,电缆线路：包含概述、接入系统概况、电力电缆线路路径、环境及污秽条件、电缆敷设方式与排列、电缆及其附件的选型、电缆接地方式及分段、土建部分、电缆通道附属设施（防火、防水、排水、通风、照明等）、电缆敷设中对特殊环境段的处理、环境保护和劳动安全、其它说明、附件等。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,3,总则,3.,3,设计说明书内容,c,）架空线路：包括总的部分、线路路径、气象条件、导(地)线选择、防雷和接地、绝缘子串和金具、柱上设备、大档距跨越的导线对地和交叉跨越距离、杆塔和基础、故障指示器、（必要时）通信部分、环境保护和劳动安全、附件和其他等内容。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,3,总则,3.4初步设计文件编制的基本要求,3.4.1设计文件齐全，计算准确，文字说明清楚，图纸清晰、正确。对改、扩建工程，应说明已建工程建设及规划情况，图纸应标明已建、本期和远期规模。,3.4.2对重要技术方案应进行多方案的技术经济比较，提出推荐方案。,3.4.3当采用现行的典型设计时，相应部分可适当简化。,3.4.4结合工程具体情况，在相关章节论述抵御自然灾害的措施。,3.4.5电缆通道工程应进行测绘（1:500/1000）和详细地质勘察。,3.4.,6,初步设计文件附件应含可行性研究报告批复文件，宜包含城乡规划、建设用地等相关文件，工程建设所涉及单位的相关协议。,3.4.,7,本部分未能涉及的问题，应结合工程具体情况加以说明。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,4,设计说明书,配电,配网电缆线路,配网架空线路,总的部分,总的部分,总的部分,站址概况,电缆线路路径,线路路径,主要技术经济特性,环境条件,气象条件,拆旧情况说明,电缆敷设方式,导（地）线选型及防振,电气主接线,电力电缆及附件的选型,防雷和接地,主要设备选择,电缆接地及分段,绝缘配合、绝缘子及金具,防雷接地,通信部分,导线对地、交叉跨越距离,动力照明,土建部分,杆塔和基础,继电保护及自动装置,电缆通道附属设施,柱上变压器及开关设备,电能计量,电缆敷设中对特殊环境段的处理,配电自动化终端,远动通信,环境保护和劳动安全,通信部分,交直流系统,拆旧情况说明,环境保护和劳动安全,配电自动化,拆旧情况说明,总平面布置,其他,建筑和结构,消防通风采暖,站区给排水,防洪排涝,环境保护和劳动安全,新材料新技术应用情况说明,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,5,图纸部分（配电）,5.1电气部分图纸,5.1.1,电气图纸清单，可视工程具体情况增减图纸：,5.2土建部分图纸,5.2.1土建图纸清单，可视工程具体情况增减图纸：,序号,图名,备注,1,电气主接线图,2,10/0.4kV,系统配置,图,3,电气平面布置图,4,电气断面布置图,序号,图名,备注,1,建筑平面布置图,2,建筑立面及剖面图,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,5,图纸部分（电缆线路）,5.1必备图纸,必备图纸应包括以下内容：,a)接入前电力系统方案图、接入后电力系统方案图；,b)电缆（光缆）路径图（测绘图 1:500/1000）；,c)电缆通道断面图；,d,)电缆（光缆）通道内敷设位置图。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,5,图纸部分（电缆线路）,5.2必要时需补充的图纸,必要时应补充以下图纸：,a)电缆（光缆）路径示意图；b)重要交叉穿越地段纵断面图；,c)电缆通道结构设计图；d)电缆敷设于其他公用设施中的断面图；,e)电缆支架设计图；f)电缆隧道通风设计图；,g)电缆隧道供电（照明）系统图；h)电缆隧道防火设计图；,i)电缆隧道火灾自动报警系统图；j)电缆隧道排水设计图；,k)电缆工作井平断面图；,l,)电缆所经道路的横断面图。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,5,图纸部分（架空线路）,5.1必备图纸,必备图纸应包括以下内容：,a)线路路径图；,b)杆塔型式一览图；,c)基础型式一览图。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,5,图纸部分（架空线路）,5.2必要时需补充的图纸,必要时应补充以下图纸：,a)电气主接线图；,b)柱上变压器杆型图；,c)低压综合配电箱电气图；,d)变电站进出线规划图；,e)拥挤地段平面图和走廊清理平面图；,f)柱上设备装置布置图；,g)与线路路径方案相关的其它图；,h)政府已明确的规划图纸。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,6,计算项目要求（配电）,6.1应根据地区配电网中长期规划的短路电流水平限值对设备分断能力进行校验。,6.2应根据变压器容量及电气主接线形式对高低压导体和电器的动稳定、热稳定进行校验。,6.3应根据负荷性质说明谐波治理方案。,6.4计算书不列入设计文件，一般只引述计算条件及结果。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,6,计算项目要求（电缆线路）,初步设计阶段应进行电缆截面和接地线截面计算，根据工程具体情况选取正确的计算条件，计算书不列入设计文件，一般只引述计算条件和计算结果。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,6,计算项目要求（架空线路）,初步设计阶段计算书底稿不列入设计文件，一般只引述计算条件和计算结果。以下计算项目应根据工程具体情况增减：,a)导线机械特性计算；,b)导线选型技术经济比较计算；,c)各路径方案的技术经济比较计算；,d)绝缘配合计算；,e)摇摆角计算；,f)杆塔计算；,g)基础计算；,h)其它工程需要的计算。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,7,主要设备材料清册,7.1主要设备材料清册,应包括各专业提出的主要设备材料型号、数量及其技术参数、标准物料编码，宜按专业分项开列。,7.2拆旧物资清册,应包括拆旧物资的型号、数量，并说明利旧或退出运行情况。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,8,概算部分,8.1概述,8.1.1工程概况,根据工程类型说明,8.1.2投资情况,应说明静态投资、静态单位投资，动态投资、动态单位投资，已核准及批复的可行性研究估算投资。,8.1.3 工程资金来源,应说明融资方式、资本金比例、融资利率。,8.2编制原则及依据,8.2.1初步设计概算的编制原则,初步设计概算应准确、合理，取费符合规定，计算正确。应根据选定站址和设计推荐的工艺系统和技术方案编制初步设计概算。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,8,概算部分,8.2.2初步设计概算的编制依据,a）工程量计算依据：概算工程量应与初步设计图纸、说明书及设备、材料清单保持一致。对投资影响较大的项目，如土石方、地基处理等，需对工程量进行核算。,b）建筑安装工程费编制依据：建筑安装工程费以电力行业定额管理机构（国家能源局）颁布的定额及相关规定为基础编制，取费计算标准应与所采用的定额相匹配。补充定额应符合现行定额编制管理规定，并报电力行业定额管理机构（国家能源局）批准后方可使用。,c）地区人工工资调整依据及材料、机械计价依据：建筑安装工程费的人工、材料及机械价格以电力行业定额管理机构颁布的定额及相关规定为基础，并结合项目所在省（自治区、直辖市）的价格调整规定计算。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,8,概算部分,8.2.2初步设计概算的编制依据,d）设备及装置性材料价格的计价依据：设备价格依次按合同价格、市场信息价格、编制期限额设计参考造价指标中的价格、编制期同类设备的合同价格编制，装置性材料价格按照电力行业定额管理机构颁发的规定计算，并按照合同价格、电力行业定额管理机构颁发的信息价格或编制期限额设计参考造价指标中的价格计算材料价差。,e）建设期贷款利息的计算依据：依据资本金比例、贷款利率、建设工期计算。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,8,概算部分,8.2.3其他有关说明,对定额及取费中不包含的特殊施工项目，可根据设计专业提出的方案计算费用，列入初步设计概算，提请设计审查时核定。,8.3,造价水平分析,8.3.1初步设计概算应与可行性研究估算进行对比分析，初步设计概算总投资应控制在可行性研究估算投资范围内，如因特殊原因超出估算总投资时，应做具体分析，并重点叙述超出的原因。,8.3.2初步设计概算应与通用造价进行对比分析，说明造价水平的合理性。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,8,概算部分,8.4概算表及附表、附件,8.4.1初步设计概算，应以国家能源局（电力行业定额管理机构）颁布的定额及相关规定为基础，按照公司相关规定执行。,8.4.2初步设计概算应表包括：概算编制说明、总概算表、专业汇总概算表、建筑工程概算表、安装工程概算表、其他费用概算表、建设场地征用及清理费计算表、主要技术经济指标表以及相应的附表、附件等。,8.4.3初步设计概算的附表及附件应完整，包括建设期贷款利息计算表、编制年价差计算表、勘测设计费计算表、可行性研究投资估算与概算投资对比分析表、本工程概算与通用造价对比分析表等，还应有必要的附件。附件包括特殊项目的依据性文件及建设概算表等。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,9,附件,附件应包括以下内容：,a)与本工程有关的上级部门文件和批文，工程设计委托文件；,b)电缆线路建设所涉及到有关单位的协议和会议纪要，包括：规划、国土、矿产、军事设施、航空、航道、河道、通信、公路、铁路、管道、电力、水利、供水、林业等；,c)与有关单位的设计分工协议。,d)其他重要文件。,配电网工程初步设计内容深度规定,Q/GDW 10784-2017,谢 谢！,
