名称：MDL-80D型履带式深基坑锚固钻机
MDL-80D、MDL-100D、MDL-120D履带式深基坑锚固钻机是江苏无锡探矿机械总厂有限公司根据国内地铁、高层建筑、机场及其它深基坑进行锚固、旋喷、降水所开发的高效钻机，其主要特点如下：
1、针对不同地层，能选用多种工法成孔， 如螺旋钻进、潜空锤钻进、液动锤钻进、套管钻进、三翼钻头钻进。
2、施工效率高，劳动强度低，配有2.8米的推进架、卸扣器。
3、能快速移位，精确定位，配有履带底盘、高位旋转平台、调平支腿、0.9米的滑架。
4、选配件丰富，用户通过个性化配置，就可以满足基坑降水、旋喷（单重、双重、三重）、勘察（深度100米）、动力触探、静力触探（5T）、微型灌注桩等工艺需要。
5、维护方便、快速、成本低。
型号
MDL-80D
MDL-100D
MDL-120D
钻孔直径(mm)
Φ100～Φ220
Φ150～Φ250
Φ150～Φ250
钻孔深度(m)
100～60
120～80
140～100
钻杆直径(mm)
Φ89、Φ102、Φ114
Φ89、Φ102、Φ114
Φ89、Φ102、Φ114
钻杆倾角(°)
-90～15
-90～15
-90～15
回转器输出转速(r/min)
12、25、35、50、75、105
10、20、36、48、75、100
12、28、28、45、60、90
回转器输出扭矩(N.m)
4200
5500
7500
回转器行程(mm)
2800
2800
2800
推进架给进行程(mm)
600
600
600
回转器提升力(kN)
65
65
65
回转器提升速度(m/min)
1、7.5、8.5
1、7.5、8.5
1、12、13
回转器加压力(kN)
33
33
33
回转器加压速度(m/min)
0～2可调、14.5、16.5
0～2可调、14.5、16.5
0～2可调、23、25
输入功率(kW)
30+11+1.5
37+11+1.5
45+11+1.5
运输尺寸（mm）
4800×2200×1900

垂直尺寸（mm）
3200×2200×5000

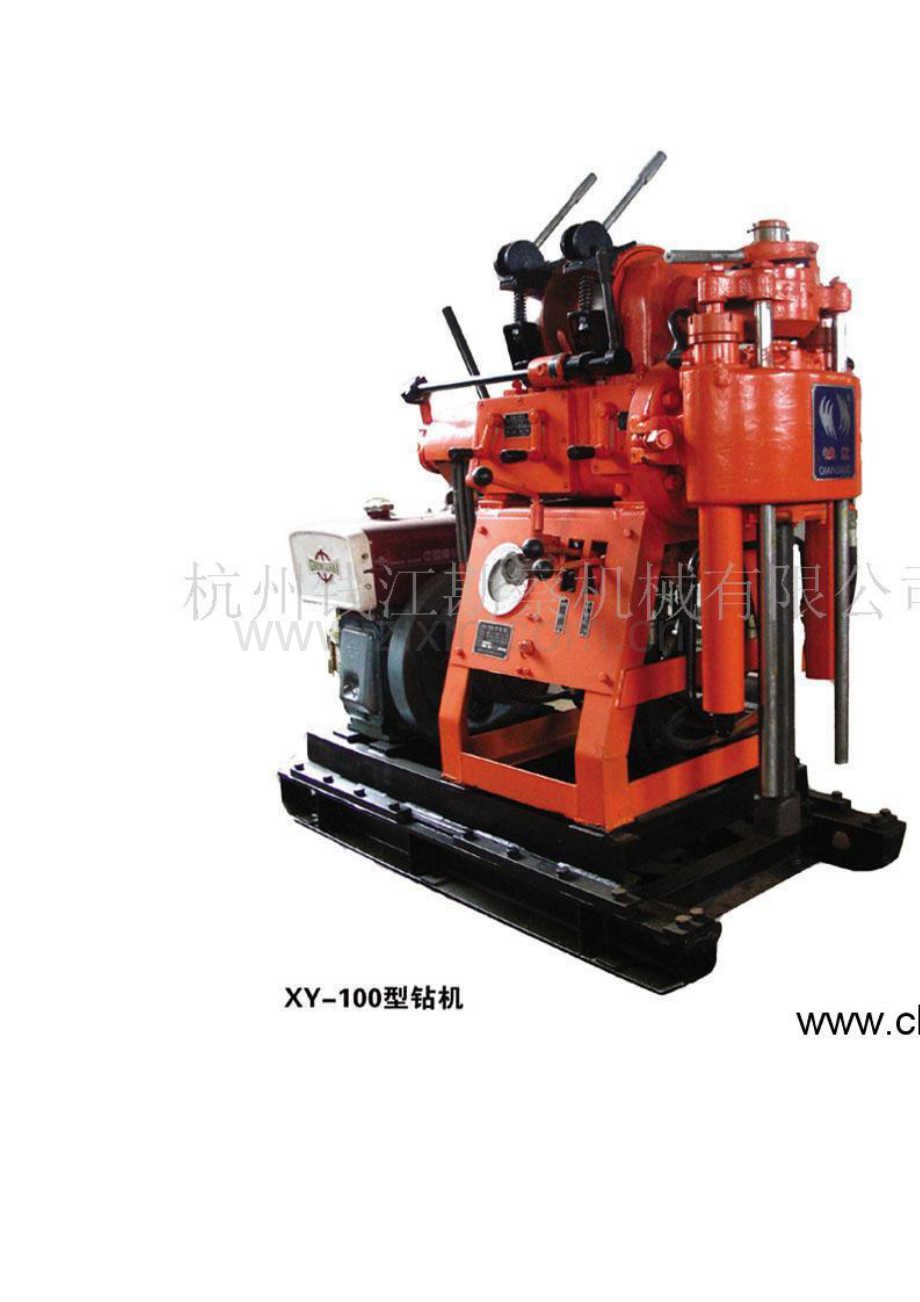

XY-100型钻机是机械传动、油压给进的轻便钻机，体积小，重量轻。 适用范围（1） 本钻机适用于地质普查勘探、地球物理勘探、道路和建筑基础勘探以及打爆破孔等钻孔工程。 （2）可根据不同的地层选用合金钻头、钢粒钻头及金刚石钻头钻进。 （3）可钻进2～9级的砂质粘土及风化基岩等。 （4）额定钻孔深度100m，最深不得超过120m。额定开孔直径110mm，允许最大开孔直径130mm。终孔直径75mm。 特点（1）采用油压给进机构，减轻工人体力劳动强度。 （2）采用球卡夹持机构代替卡盘，可实现不停机倒杆，操作方便，安全可靠。 （3）可采用移机让开孔口，或打开回转器让开孔口。 （4）重量轻，分解性强，便于搬迁，适合于平原和山区施工。
