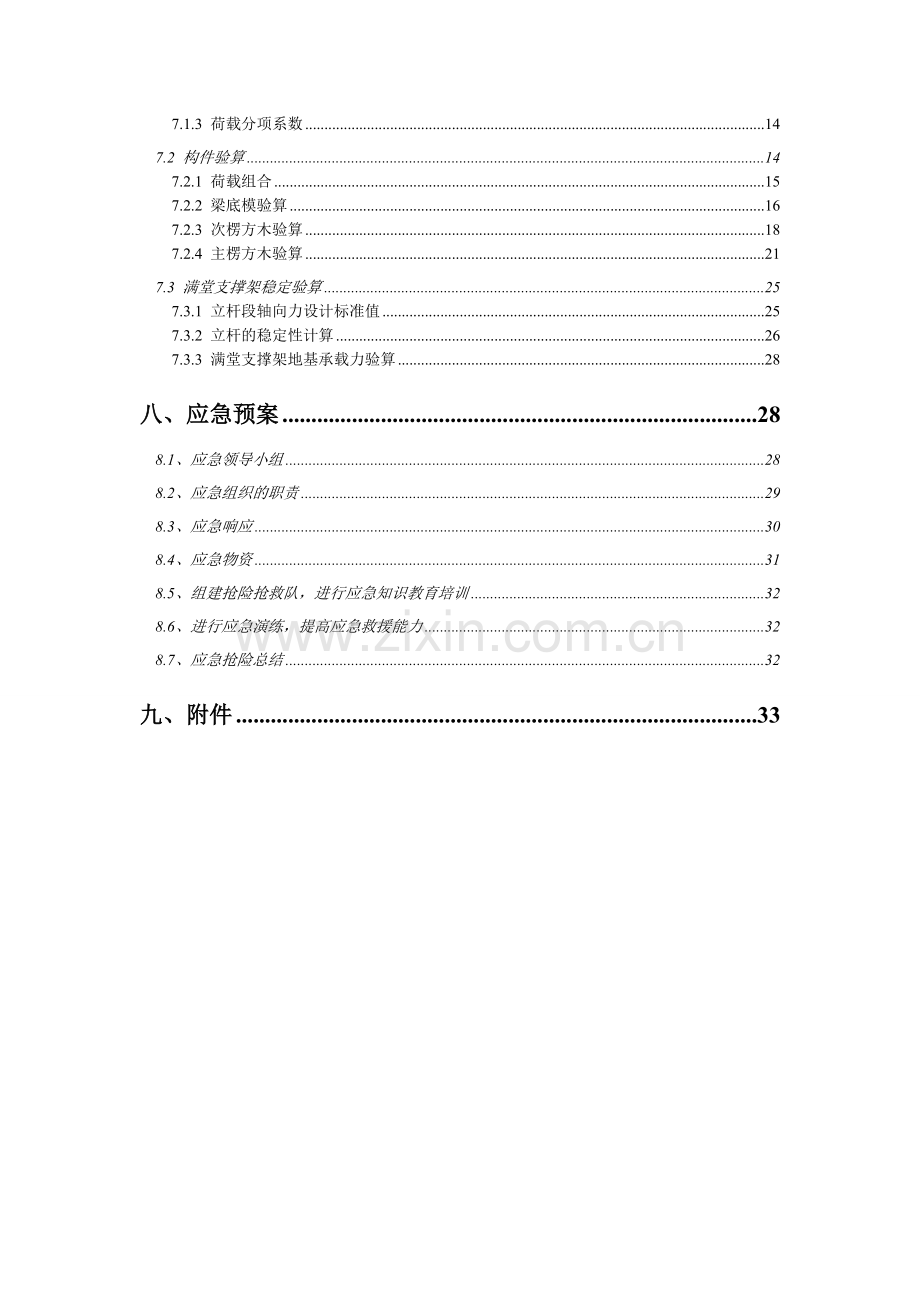

1、目 录一、编制依据1二、工程概况1三、进度安排4四、满堂支撑架施工工艺54.1 架体方案54.2 一般规定54.3 架体各部位要求64.3.1 架体立杆64.3.2 架体水平杆74.3.3 剪刀撑74.3.4 上下游双排脚手架84.3.5 连墙件10五、模板安装工艺105.1 模板制作105.2 模板安装10六、安全保障106.1 钢管、扣件106.2 技术资料116.3 验收管理116.4 使用管理126.5 拆除管理12七、验算147.1 荷载标准值147.1.1 永久荷载标准值147.1.2 可变荷载标准值147.1.3 荷载分项系数147.2 构件验算147.2.1 荷载组合157.2
2、.2 梁底模验算167.2.3 次楞方木验算187.2.4 主楞方木验算217.3 满堂支撑架稳定验算257.3.1 立杆段轴向力设计标准值257.3.2 立杆的稳定性计算267.3.3 满堂支撑架地基承载力验算28八、应急预案288.1、应急领导小组288.2、应急组织的职责298.3、应急响应308.4、应急物资318.5、组建抢险抢救队,进行应急知识教育培训328.6、进行应急演练,提高应急救援能力328.7、应急抢险总结32九、附件33一、编制依据本施工方案的编制以下列文件和资料为依据:1、YY市XX河整治工程交通桥施工图DYH-SG1-3;2、建筑施工扣件式钢管脚手架安全技术规范(J
3、GJ130-2011);3、建筑施工模板安全技术规范(JGJ162-2008);4、建筑施工手册(第四版,中国建筑工业出版社);5、建筑结构荷载规范GB50009-2001。6、实用建筑结构静力计算手册。二、工程概况YY市XX河整治工程拦河闸段分为14孔平板门拦河闸,共长200.72m,闸孔总净宽168m,分14孔布置,单孔净宽12m,闸基高程2.5m,闸底板高程4.5m,闸墩顶高程17.8m,闸底板顺水流方向的长度为20.5m,闸墩顶部顺水流方向长度为22.7m。墩顶布置有交通桥、门机梁及工作桥等。其中交通桥梁高为1300mm、门机梁梁高1500mm、工作桥梁高1000mm,梁底宽均为400
4、mm,板厚200mm,梁板结构布置如下图:目前准备进行17.8m高程梁、板的施工,梁、板为现浇混凝土结构,经研究以闸底板为基础,分14单元搭设满堂支撑架作为支撑进行钢筋、模板及混凝土施工,本方案主要对模板及满堂支撑架系统进行验算,施工布置图如下:三、进度安排根据监理批准的17.8m高程以下施工进度计划,满堂支撑架于10月31日前完成材料、人员进场,主要材料包括:钢管300t(按一次搭设4孔估算)、相应配套扣件若干、安全网1500m2;并于11月1日开始搭设,闸坝段位于基坑中间,闸室底板及消力池已完成混凝土浇筑并超过28天龄期,上游铺盖垫层正在施工,满足支撑架搭设的进度要求。现场材料堆放方便,进
5、场道路通畅。材料进场后根据各闸孔用量分别堆放于各孔底板上;每孔支撑架投入施工人员15人、管理人员1名,计划一次搭设4孔满堂支撑架,共64人。每孔墩顶梁板施工计划每30天一循环,施工进度计划如下:孔号开始时间完成时间工期(天)2012年2012年11月12月1月2月5、6、7、82012. 11.12012. 11.30303、4、11、122012. 12.12012. 12.30302.、9.、10、132013. 12.312013. 1.29301、142013. 1.302013. 2.910四、满堂支撑架施工工艺4.1 架体方案采用483.5mm的钢管作为剪刀撑、拉杆、扫地杆等固定杆
6、件,钢管必须无弯曲、锈蚀。立杆的纵向间距根据门机梁梁位进行布置,纵向间距为600mm(门槽交接处立杆纵向向间距取900mm);立杆横向间距600mm;水平杆步距900mm。(沿坝轴线方向为横向,水流方向为纵向,下同)。具体布置见泄水闸墩顶梁、板满堂支撑架横剖面图。4.2 一般规定1、搭设前,根据专项施工方案对施工人员进行交底。2、搭设前测量人员对梁位进行放样,保证立杆与梁底的相对位置准确无误。3、距离钢管底端200mm处设置纵、横扫地杆,扫地杆采用直角扣件固定。4、搭设立杆时,每隔6跨设置一根抛撑,到安装稳定后拆除。5、每搭设完一层后,进行测量,校正步距,纵距、横距及立杆的垂直度。6、水平杆随
7、立杆按步搭设,采用直角扣件与立杆固定。7、在13.7m高程利用纵、横水平杆铺设一层脚手板,脚手板铺满并绑扎牢固。8、扣件螺栓拧紧扭力矩不小于40N.m,且不大于65N.m搭设顺序如下:弹线立杆定位纵向扫地杆立杆与纵向扫地杆扣紧装横向扫地杆,立杆横向扫地杆扣紧扫地杆水平剪刀撑安第一步水平纵杆、横杆安第二步水平纵杆第二步水平横杆加设临时斜撑杆,上端与立杆杆扣紧安第三、四步水平纵杆、横杆接立杆加设各向剪刀撑循环搭设支撑架至设计高度、安装防护栏、档脚板、挂竖向安全网4.3 架体各部位要求4.3.1 架体立杆1、 梁下采用可调托座,同时对采用可调托座时的构造做出了具体规定,以满足支撑系统的稳定性。2、可
8、调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距,在满足模板设计所确定的水平拉杆歩距要求条件下,进行平均分配确定歩距后,在每一步距处纵横向应各设一道水平拉杆。无处可顶时,应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。3、模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上,横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4、钢管立柱的扫地杆、水平拉杆、剪刀撑应采用48mm3.5mm钢管,用扣件与钢管立柱扣牢,单根杆长度不小于三跨。5、钢管立柱底部支撑在闸室底板上,底部设垫木和底座,顶部设可调支托。6、支撑架立
9、杆接长全部采用对接扣件连接,相邻两立柱的对接接头不得在同步内,且对接接头沿竖向错开的距离不小于500mm,各接头中心距离主节点不宜大于歩距的1/3。7、 采用扣件式钢管立柱时,严禁将上段的钢管与下段的钢管立柱错开固定在水平拉杆上。8、可调托座使用:可调托座与钢管交接处应设置横向水平杆,托座顶距离水平杆的高度不应大于500mm。梁底立杆应按梁宽均匀设置,其偏差不应大于25mm,调节螺杆的伸缩长度不应大于200mm。 4.3.2 架体水平杆1、每步的纵、横向水平杆应双向拉通。2、搭设要求:水平杆接长宜采用对接扣件连接,也可采用搭接。对接、搭接应符合下列规定:(1)接头应交错布置:两根相邻纵向水平杆
10、的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头至最近主节点的距离不宜大于纵距的确1/3;(2)搭接长度不应小于1m,等距离设置3个旋转扣件固定,端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mm。主节点处水平杆设置: 主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点两个直角扣件的中心距不应大于150mm。4.3.3 剪刀撑在架体外侧周边及内部纵、横向每4米,由底至顶设置竖向连续剪刀撑,剪刀撑斜杆与地面倾角为53。剪刀撑钢管搭接长度不小于1m,且等距离设置3个旋转扣件固定,端部扣件盖板边缘至搭接端的距离不小于100mm
11、。在竖向剪刀撑顶部交点平面设置水平剪刀撑,扫地杆的设置层开始剪刀撑,水平剪刀撑至架体底平面距离、水平剪刀撑间距均5.5m,剪刀撑宽度为3m。剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不大于150mm;4.3.4 上下游双排脚手架在满堂支撑架的上、下游分别搭设供施工作业使用的双排脚手架,其中上游双排脚手架立杆支撑在上游铺盖垫层,下游双排脚手架立杆支撑在已浇消力池底板上;在脚手架外侧挂设密目式安全防护网封闭,安全网与脚手架内测横杆绑扎牢固。脚手架搭设具体要求如下:1、立杆撗距1300mm,步距1800mm;纵向水平杆设置在立杆内侧,单根杆长度不小于三
12、跨。2、纵向水平杆接长宜采用对接扣件连接,也可采用搭接。对接、搭接应符合下列规定:(1)接头应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头至最近主节点的距离不宜大于纵距的确1/3;(2)搭接长度不应小于1m,等距离设置3个旋转扣件固定,端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mm。3、主节点处水平杆设置: 主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点两个直角扣件的中心距不应大于150mm。4、在17.8m高程设置作业层,作业层采用竹串片脚手板搭接铺设并铺满、铺实、铺稳,同时设置
13、在三根横向水平杆上,搭接长度不小于200mm,其伸出横向水平杆的长度不小于100mm;当脚手板小于2m时,采用两根横向水平杆支承,并与横向水平杆可靠固定。5、脚手架设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上,横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。6、在铺盖齿槽处,脚手架立杆基础不在同一高度上,此时将高处的横向扫地杆向低处延长两跨与立杆固定,高低差不大于1m;靠边坡上方的立杆轴线到边坡的距离不小于500mm。7、立杆接长全部采用对接扣件连接,相邻两立柱的对接接头不得在同步内,且对接接头沿竖向错开的距离不小于500mm,各接头中心距
14、离主节点不宜大于歩距的1/3。8、脚手架立杆顶端栏杆高出作业平台1200mm。9、在双排脚手架内设置之字形施工便道,宽度1300mm,坡度1:3,并在拐弯处设置平台;斜道两侧及平台外围设置防护栏杆和挡脚板,栏杆高度1200mm,挡脚板高度180mm;便道脚手板顺铺,接头采用搭接,下面的板头应压住上面的板头,板头的凸棱处采用三角木填顺;施工便道每隔250mm设置一根防滑木条,木条厚度20mm。4.3.5 连墙件本工程满堂支撑架纵向水平杆顶在两侧闸墩上,未设有连墙件。五、模板安装工艺5.1 模板制作泄水闸墩顶梁、板的模板选用18mm厚的建筑竹胶板。所有模板由施工人员在现场根据施工图纸制作、加工。5
15、.2 模板安装模板安装前应根据设计图纸进行现场测量放样,按要求设立控制点,个别特殊部位,应适当加密控制点,必要时将主要控制点引出施工部位以外不易被破坏位置,以备校正用。模板安装过程中,应反复测量模板的水平度与垂直度,及时校正各项偏差,并保证实际偏差值不超过规范规定的数值。泄水闸墩顶梁、板的模板采用木模拼装,并用钢管、扣件搭设满堂支撑架,梁底和板底均使用100mm100mm的方木作为主、次楞;当梁高度超过700mm时,为保证侧向模板垂直度,在梁身中部每500mm加12对拉螺栓一根。泄水闸梁、板现浇钢筋混凝土跨度超过4米,模板需要起拱,起拱高度为全跨长得11000-3/1000,即12-36mm。
16、六、安全保障6.1 钢管、扣件1、材质:引用了国家行业标准建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)的相关规定2、验收与检测,采购、租赁的钢管、扣件必须有产品合格证和法定检测单位的检测检验报告,生产厂家必须具有技术质量监督部门颁发的生产许可证。并且使用前必须进行抽样检测。(1)钢管外观质量要求:1)钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;2)钢管外径、壁厚、端面等的偏差;钢管表面锈蚀深度;钢管的弯曲变形应符合附录E的规定;3)钢管应进行防锈处理。(2)扣件外观质量要求:1)有裂缝、变形或螺栓出现滑丝的扣件严禁使用;2)扣件应进行防锈处理
17、。6.2 技术资料施工现场应建立钢管、扣件使用台帐,详细记录钢管、扣件的来源、数量和质量检验等情况人员管理6.3 验收管理1、验收程序模板支架投入使用前,应由项目部组织验收。项目经理、项目技术负责人和相关人员,以及监理工程师应参加模板支架的验收。对高大模板支架,施工企业的相关部门应参加验收。2、验收内容(1)杆件的设置和连接,连墙体,支撑,门洞桁架等得构造符合专项施工方案要求。(2)地基无积水,底座无松动,立杆无悬空(3)扣件螺栓无松动(4)资料齐全,安全防护措施符合规范要求3、扣件力矩检验安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检查,抽样方法应按随机分布原则进行。6.4 使用管理1、作业层上
18、的施工荷载应符合设计要求,不得超载。2、支撑架使用期间,不得任意拆除杆件。3、架体因特殊原因或使用荷载变化而发生改变时,需采取措施(编制补充专项施工方案),重新验收。4、混凝土浇筑过程中,应派专人观测模板支撑系统的工作状态,观测人员发现异常时应及时报告施工负责人,施工负责人应立即通知浇筑人员暂停作业,情况紧急时应采取迅速撤离人员的应急措施,并进行加固处理;混凝土浇筑过程中,应均匀浇捣,并采取有效措施防止混凝土超高堆置。6.5 拆除管理1、拆除时间:泄水闸墩顶梁、板跨度大于8m,拆除时结构混凝土强度必须达到设计要求的100%,初步估计需21-28天,具体拆除时间根据构件回弹结果确定。2、拆除方法
19、:支撑架拆除时,应按施工方案确定的方法和顺序进行,拆除作业必须由上而下逐步进行,严禁上下同时作业。分段拆除的高差不应大于二步。设有附墙连接件的模板支架,连接件必须随支架逐层拆除,严禁先将连接件全部或数步拆除后再拆除支架;多层建筑的模板支架拆除时,应保留拆除层上方不少于二层的模板支架,模板支架拆除时,应在周边设置围栏和警戒标志,并派专人看守,严禁非操作人员入内,卸料时应符合下列规定:(1)严禁将钢管、扣件由高处抛掷至地面;(2)运至地面的钢管、扣件应及时按规定进行外观质量检查、整修与保养,剔除不合格的钢管、扣件,按品种、规格随时码堆存放。3、梁、板模板应先拆梁侧模,再拆板底模,最后拆除梁底模,并
20、应分段分片进行,严禁成片撬落或成片拉拆。4、拆除时,作业人员应站在安全的地方进行操作,严禁站在已拆或松动的模板上进行拆除作业。5、拆除模板时,严禁用铁棍或铁锤乱砸,已拆下的模板应妥善传递或用绳钩放至地面。6、严禁作业人员站在悬臂结构边缘撬拆下面的模板。7、待分片、分段的模板全部拆除后,方允许将模板、支架、零配件等按指定地点运出堆放,并进行拔钉、清理、整修、刷防锈漆或脱模剂,入库备用。七、验算7.1 荷载标准值7.1.1 永久荷载标准值1、交通桥模板标准值:0.5kN/m2。2、钢筋混凝土自重标准值:25kN/m3。3、钢管自重标准值:3.84kg/m,每孔约20226m,共有立杆10266m、
21、纵向水平杆4536m、横向水平杆杆3600m、剪刀撑1824m),总重为77.67t,计算取78t。7.1.2 可变荷载标准值1、施工人员及设备荷载标准值:2.5kN/m2。2、振捣混凝土时产生的荷载标准值:平面模板2.0kN/m2。7.1.3 荷载分项系数1、永久荷载分项系数1.35。2、可变荷载分项系数1.47.2 构件验算最大门机梁位于检修闸门下游,验算时取该处。主要针对底梁模板,次楞方木、主楞方木的抗弯,挠度进行最大值验算以保证安全,其中次楞方木间隔300mm平行布置,主楞方木间隔取600mm,立杆纵向跨距600mm.支撑系统简图如下: 7.2.1 荷载组合计算模板及支架结构或构件的强
22、度、稳定性和连接强度时,应采用荷载设计值(荷载标准值乘以荷载分项系数);计算正常使用极限状态的变形时,采用荷载标准值。由建筑施工模板安全技术规范表4.3.2查得:梁和拱模板的底板及支架参与组合的荷载类别为:项目参与组合的荷载类别计算承载能力验算挠度梁和拱模板的地板及支架模板及支架自重标准值+钢筋混凝土自重标准值+振捣混凝土时产生的荷载标准值模板及支架自重标准值+钢筋混凝土自重标准值注:验算挠度应采用荷载标准值;计算承载能力应采用荷载设计值。7.2.2 梁底模验算1、永久荷载标准值:梁模板线荷载标准值:0.50.4=0.2kN/m钢筋混凝土自重线荷载标准值:250.41.5=1.5kN/m永久荷
23、载分项系数:1.35永久荷载标准值:0.2+1.5=1.7 kN/m永久荷载设计值:(0.2+1.5)1.35=2.295kN/m2、可变荷载标准值:施工人员及设备线荷载标准值:2.50.4=1kN/m振捣混凝土时产生的线荷载标准值:2.00.4=0.8kN/m可变荷载分项系数:1.4可变荷载设计值:(1+0.8)1.4=2.52kN/m梁底板均布荷载:F=(2.295+2.52)=4.815kN/m最大弯矩M= ql2/8=1/84.8150.30.3=0.054kNm内力图如下:最大剪力Q=ql /2=1/24.8150.3=0.72kN抵抗矩mm3抗弯强度计算N/mm2fm=11.5N/
24、mm2满足要求。由表A.5.2查的弹性模量E=4.0103;抗弯强度fm=11.5N/mm2。净截面惯性矩Ix=bh3/12=400183/12= 194400mm4挠度mmL/400=0.75mm满足要求。 7.2.3 次楞方木验算次楞方木所受荷载较复杂,主要分为上游A点集中荷载(A),梁体均布荷载(B),下游C点集中荷载(C)。1、永久荷载标准值: 梁模板荷载标准值A:(0.93/2+1.3)0.50.3=0.265kN梁模板线荷载标准值B:0.30.5=0.15kN/m梁模板荷载标准值C:(1.43/3+1.3)0.50.3=0.2665kN钢筋混凝土荷载标准值A:250.93/20.2
25、0.3=0.697kN钢筋混凝土线荷载标准值B:250.31.5=11.25kN/m钢筋混凝土荷载标准值C:251.43/30.20.3=0.715kN永久荷载分项系数:1.35永久荷载设计值A:0.265+0.697=0.962kN永久荷载标准值B:(0.15+11.25)=11.4kN/m永久荷载标准值C:0.2665+0.715=0.9815kN永久荷载设计值A:(0.265+0.697)1.35=1.3kN永久荷载设计值B:(0.15+11.25)1.35=15.39kN/m永久荷载设计值C:(0.2665+0.715)1.35=1.324kN2、可变荷载标准值:施工人员及设备荷载标准
26、值A:2.50.93/20.3=0.35kN施工人员及设备线荷载标准值B:2.50.3=0.75kN/m施工人员及设备荷载标准值C:2.51.43/30.3=0.36kN振捣混凝土时产生的线荷载标准值A:2.00.93/20.3=0.28kN振捣混凝土时产生的线荷载标准值B:2.00.3=0.6kN/m振捣混凝土时产生的线荷载标准值C:2.01.43/30.3=0.285kN可变荷载分项系数:1.4可变荷载设计值A:(0.35+0.28)1.4=0.882kN可变荷载设计值B:(0.75+0.6)1.4=1.89kN/m可变荷载设计值C:(0.36+0.285)1.4=0.9kN由以上系数计算
27、得:次楞方木上游A点集中荷载(A):FA=(1.3+0.882)=2.182k次楞方木均布荷载(B):FB=(15.39+1.89)=17.28kN/m次楞方木下游C点侧集中荷载(C):FC=(1.324+0.9)=2.224kN支座反力kN kN次楞最大弯矩M=5.670.3-2.1820.2-17.280.30.1=0.774kNm内力图如下:由次楞方木最大剪力F=QA=5.67 kN进行抗剪强度验算,次楞方木抗剪强度:fv=1.5N/mm2抵抗矩mm3次楞方木抗弯强度计算N/mm2fm=13N/mm2满足要求。(本工程方木为油松,查表A.3.1-1对应强度等级TC13A,查表A.3.1-
28、3得抗弯强度fm=13N/mm2,抗剪强度fv=1.5N/mm)。次楞方木实际受到荷载为中部400mm均布荷载,两边各一个集中荷载,因两边的集中荷载靠近支座,产生挠度较小,计算时简化为整根方木受均布荷载考虑,即均布荷载q=11.4kN/m净截面惯性矩Ix=bh3/12=1001003/12= 8.3106mm4挠度mmL/400=1.5mm满足要求。(由表A3.1-3查得弹性模量E=1.0104.)7.2.4 主楞方木验算纵向立杆间距600mm,主楞方木长3000mm,按照五等跨等截面连续梁考虑,每主楞上有10个次楞,且每跨均布两次楞时为连续梁最不利内力情况,特进行此种情形下的受力验算。示意图
29、如下:1、永久荷载标准值:梁模板荷载标准值:(0.93/2+1.43/3+1.32+0.4)30.5 /2=2.95kN钢筋混凝土自重荷载标准值:2530.41.5+(0.93/2+1.43/3)0.2/2=29.56kN/m永久荷载分项系数:1.35永久荷载标准值:2.95+29.56=32.51kN永久荷载设计值:(2.95+29.56)1.35=43.9kN2、可变荷载标准值:施工人员及设备线荷载标准值:2.53(0.4+0.93/2+1.43/3)/2=5kN振捣混凝土时产生的线荷载标准值:2.03(0.4+0.93/2+1.43/3)/2=4kN可变荷载分项系数:1.4可变荷载设计值
30、:(5+4)1.4=12.6kN相应系数由实用建筑结构静力计算手册P328查得:序号荷载图跨内最大弯矩支座弯矩剪力跨度中点挠度M1M2M3MbMcMdMeVaVb左Vc左Vd左Ve左VfW1W2W3W4W5Vb右Vc右Vd右Ve右250.240.10.122-0.281-0.211-0.211-0.2810.719-1.281-0.93-1-1.07-0.7191.7950.4790.9180.4791.7951.0710.931.281主楞方木板每跨两个集中荷载为:P=(43.9+12.6)/10=5.65kN支座反力QA=0.7195.650.6=2.435kNQB=0.2815.650.
31、6=0.95kNQC=0.2115.650.6=0.715 kNQD=0.2115.650.6=0.715kNQE=0.2815.650.6=0.95 kNQF=0.7195.650.6=2.435kN跨内最大弯矩M1=0.245.650.6=0.815 kNM2=0.15.650.6=0.339 kNM3=0.1225.650.6=0.4135 kNM4=0.15.650.6=0.339 kNM5=0.245.650.6=0.815 kN内力图如下:最大剪力:VA =0.7195.65=4.06 kNVB左=1.2815.65=7.24 kNVB右=1.0705.65=6.05 kNVC左=
32、0.935.65=5.26 kNVC右=15.65=5.62 kNVD左=15.65=5.65 kNVD右=0.935.65=5.26 kNVE左=1.0705.65=6.45 kNVE右=1.2815.65=7.24 kNVF =0.7195.65=4.06 kN由最大剪力F=VB左=7.24kN验算抗剪强度:抗剪强度fv=1.5N/mm抵抗矩mm3主楞方木抗弯强度计算:N/mm2fm=13N/mm2(本工程方木为油松,查表A.3.1-1对应强度等级TC13A,查表A.3.1-3得抗弯强度fm=13N/mm2, 抗剪强度fv=1.5N/mm)净截面惯性矩Ix=bh3/12=1001003/1
33、2= 8.3106mm4挠度:L/400=1.5mm满足要求。(由表A3.1-3查得弹性模量E=1.0104.)7.3 满堂支撑架稳定验算7.3.1 立杆段轴向力设计标准值作用于模板支架的荷载包括静荷载、活荷载、风荷载(相应系数查建筑结构荷载规范中附录D.4,广州地区)。计算项目荷载效应组合立杆稳定永久荷载+0.9(可变荷载+风荷载)1、永久荷载标准值包括以下内容:(1)支撑架的自重(kN):由建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)中表A.0.3查得每米结构自重标准值为0.161kN/mNG1 = 0.16111.8=1.9kN(2)模板的自重(kN): NG2 = 0
34、.5(0.40.3+1.320.3+0.93/20.3+1.43/30.3)/2=0.2956kN(3)钢筋混凝土楼板自重(kN):NG3=25(0.41.5+0.93/20.2+1.43/30.2)0.3/2=3.33kN经计算得到,永久荷载设计值NG = (NG1+NG2+NG3) = 5.63kN。2、活荷载为施工荷载标准值与振捣混凝土时产生的荷载。经计算得到,活荷载设计值 NQ = (2.5+2)0.30.4/2=0.27kN3、立杆风荷载产生的弯矩设计值: kNm风荷载标准值值:脚手架风荷载体型系数风压高度变化系数。查表得=1.0W0 立杆净截面抵抗矩(cm3);W0=0.3An挡风面积Aw迎风面积Ln立杆纵距注:以上参数查自建筑结构荷载规范(GB5009-2001)。4、轴心压力设计值计算公式 kN7.3.2 立杆的稳定性计算 其中 N 立杆的轴心压力设计值,N = 7.854kN 轴心受压立杆的稳定系数,由长细比 =l0/i 查表得到; i 计算
