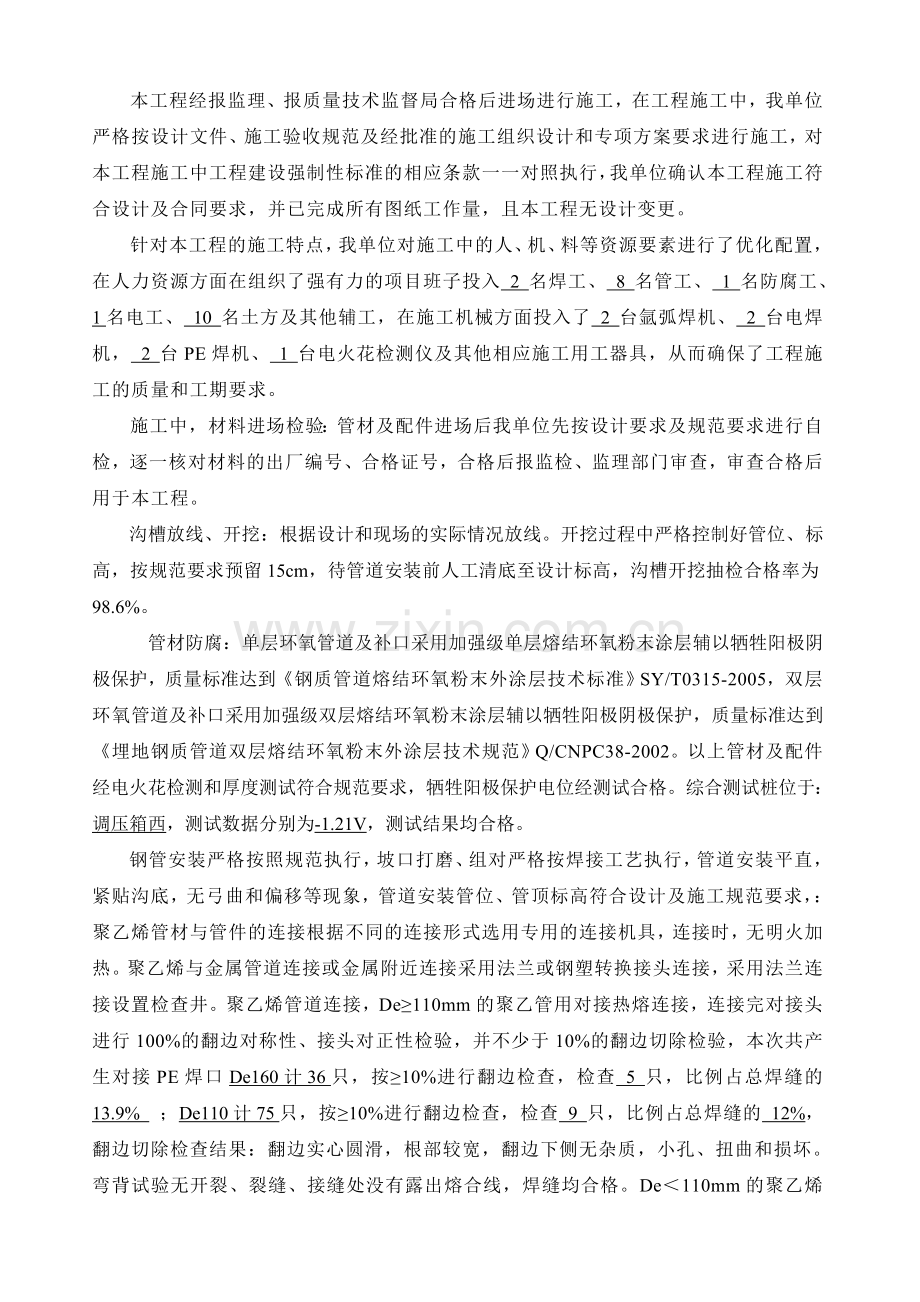

合生国贸中心燃气工程小区管道竣工报告一.工程概况：本工程为合生国贸中心燃气工程小区管道，工程号：09NG762-03，施工图号：NGS03-04，施工合同号：09X150,工程合同价12.6967万元。施工桩号：天目山路以南，紫荆花路以东。共安装RX200A调压箱1组；单环氧直缝钢管1143.5计62.5米、2196（套管）计2米、1596计1.5米、1143.5（套管）计33米；双环氧无缝钢管1086计85米；PE管De160计207米、De110计313米、De90计131米、De63计406米、De40计8米：镀锌管DN50计528米、DN32计32米；螺纹球阀Q11F-16P DN322个、DN50-23个；法兰阀Q41F-16C DN25-1只；11Kg镁阳极 1 支、综合测试桩4组及相应的土石方工程。本工程经监检单位全过程监检，评为合格工程。 二.工程项目组织机构/人员的职责分工/项目经理的到岗情况：本工程实行项目经理负责制，为了确保工程质量，我公司组成了强有力的项目部，项目经理到岗率不低于98%，施工员、安全员须到施工现场。项目组织机构/人员的职责分工如下:项目经理：孔志宏 项目技术负责人：冯建良 施工员：李昕质检员：魏建忠 安全员：陈鹏三.工程质量情况：1).本工程执行的标准规范:a).城镇燃气设计规范GB50028-2006b).城镇燃气输配工程施工及验收规范CJJ33-2005c).压力管道安全管理与监察规定（原劳动部1996年140号文）d).现场设备、工业管道焊接工程施工及验收规范GB50236-98e). 钢质管道单层熔结环氧粉末涂层技术标准SY/T0315-2005f).埋地钢质管道双层熔结环氧粉末外涂层技术规范Q/CNPC38-2002g). 埋地钢质管道牺牲阳极阴极保护设计规范SY/T0019-97h) .钢质管道聚乙烯胶贴带防腐层施工及验收规范SY/T0414-98i).聚乙烯燃气管道工程技术规程CJJ63-95/2008j）燃气用埋地聚乙烯管材GB15558.1-2003k）燃气用埋地聚乙烯管件GB15558.2-2005l) .城镇燃气用阀门的试验与检验CJ/T3055-1995本工程经报监理、报质量技术监督局合格后进场进行施工，在工程施工中，我单位严格按设计文件、施工验收规范及经批准的施工组织设计和专项方案要求进行施工，对本工程施工中工程建设强制性标准的相应条款一一对照执行，我单位确认本工程施工符合设计及合同要求，并已完成所有图纸工作量，且本工程无设计变更。针对本工程的施工特点，我单位对施工中的人、机、料等资源要素进行了优化配置，在人力资源方面在组织了强有力的项目班子投入 2 名焊工、 8 名管工、 1 名防腐工、 1名电工、 10 名土方及其他辅工，在施工机械方面投入了 2 台氩弧焊机、 2 台电焊机， 2 台PE焊机、 1 台电火花检测仪及其他相应施工用工器具，从而确保了工程施工的质量和工期要求。施工中，材料进场检验：管材及配件进场后我单位先按设计要求及规范要求进行自检，逐一核对材料的出厂编号、合格证号，合格后报监检、监理部门审查，审查合格后用于本工程。沟槽放线、开挖：根据设计和现场的实际情况放线。开挖过程中严格控制好管位、标高，按规范要求预留15cm，待管道安装前人工清底至设计标高，沟槽开挖抽检合格率为98.6%。管材防腐：单层环氧管道及补口采用加强级单层熔结环氧粉末涂层辅以牺牲阳极阴极保护，质量标准达到钢质管道熔结环氧粉末外涂层技术标准SY/T0315-2005，双层环氧管道及补口采用加强级双层熔结环氧粉末涂层辅以牺牲阳极阴极保护，质量标准达到埋地钢质管道双层熔结环氧粉末外涂层技术规范Q/CNPC38-2002。以上管材及配件经电火花检测和厚度测试符合规范要求，牺牲阳极保护电位经测试合格。综合测试桩位于：调压箱西，测试数据分别为-1.21V，测试结果均合格。钢管安装严格按照规范执行，坡口打磨、组对严格按焊接工艺执行，管道安装平直，紧贴沟底，无弓曲和偏移等现象，管道安装管位、管顶标高符合设计及施工规范要求，：聚乙烯管材与管件的连接根据不同的连接形式选用专用的连接机具，连接时，无明火加热。聚乙烯与金属管道连接或金属附近连接采用法兰或钢塑转换接头连接，采用法兰连接设置检查井。聚乙烯管道连接，De110mm的聚乙管用对接热熔连接，连接完对接头进行100%的翻边对称性、接头对正性检验，并不少于10%的翻边切除检验，本次共产生对接PE焊口De160计36只，按10%进行翻边检查，检查 5 只，比例占总焊缝的 13.9% ；De110计75只，按10%进行翻边检查，检查 9 只，比例占总焊缝的 12%，翻边切除检查结果：翻边实心圆滑，根部较宽，翻边下侧无杂质，小孔、扭曲和损坏。弯背试验无开裂、裂缝、接缝处没有露出熔合线，焊缝均合格。De110mm的聚乙烯管用电熔连接，本次共产生电熔PE焊口De90计49只、De63计76只、De40计10只，电熔承插连接：电熔管件端口处的管材或插口管件周边应有明显刮皮痕迹和明显的插入长度标记。接缝处无熔融料溢出。电熔管件内电阻丝无挤出现象。电熔管件观察孔中能看到少量地熔融料，溢料不呈流淌状。钢塑转换连接符合聚乙烯热熔或电熔的连接。钢塑转换接头钢管端与钢管焊接时，钢塑转换过度段采用降温处理。管道安装抽检合格率为 96.1% 。镀锌管安装：燃气管道管径小于或等于DN50，使用压力小于10kPa,宜采用镀锌管或铜管，管径小于或等于DN50的镀锌管采用螺纹连接,地上引入的镀锌引入管与外墙之间地净距离宜为10-12厘米。采用镀锌管螺纹连接，其与管件连接处安装后应先刷一道防锈底漆，然后再全面涂刷两道面漆。管道安装严格按照规范执行，坡口打磨、组对严格按焊接工艺执行，管道安装平直，紧贴沟底，无弓曲和偏移等现象，管道安装管位、管顶标高符合设计及施工规范要求，管道安装抽检合格率为 97.3% 。管道安装完毕后按设计要求进行X射线（射线）拍片，本工程共产生1596 直线段焊口 1 只，拍片 1道，拍片比例为 100% ，固定口 1 只，固定口占抽拍焊口的100%：1145 直线段焊口 11 只，拍片 2道，拍片比例为 18.2% ，固定口 2 只，固定口占抽拍焊口的100%；1086 厚壁管焊口 12 只，拍片 12 道，拍片比例为 100%；895 直线段焊口 1 只，拍片 1道，拍片比例为 100% ，固定口 1 只，固定口占抽拍焊口的100%。焊缝质量达到 GB50236-98规范和设计要求。本工程共拍片92张片，其中级片 91 张，级片 1 张，级片 0 张，合格率 100% 。沟槽回填：回填土胸腔及管顶50cm以内人工分层夯,每层2030cm，管顶50cm以上用小型机械分层夯实,每层2540cm,本工序抽检合格率为 98.4% 。沟槽回填后对埋地管线进行全线防腐层检测，测试结果合格。管道安装完毕后，对所有管线进行吹扫，其中1145计41米、1086计85米、De160计158米、De110计326米、De90计131米、De63计350米、De40计10米。合格后对所有管线进行吹扫，PE管吹扫温度不大于400C。合格后进行强度及严密性试验，试验采用压缩空气进行。强度试验：中压：紫荆花路留头调压器中压进口处段中压管道表压为0.625M Pa；低压：小区低压埋地管道表压为0.413MPa,稳压1小时，观察时间不少于30分钟，压力表无压降(压力表为校验有效期内量程为0-1.0 MPa，精度为0.4级)，强度试验合格。严密性试验：中压：紫荆花路留头调压器中压进口处段中压管道表压为0.513MPa，低压：小区低压埋地管道表压为220mmHg(29330.8Pa) , 稳压24小时，每小时记录不少于一次，修正压力降中压为-389.3Pa ，低压为-31.6Pa，修正压力降均符合CJJ33-2005要求(压力表为校验有效期内量程为0-0.6 MPa，精度为0.4级)，严密性试验合格。镀锌钢管：强度试验：1#楼架空管试验压力为0.113MPa，2#楼架空管试验压力为0.108MPa，3#楼架空管试验压力为0.121MPa，4#楼架空管试验压力为0.125MPa，5#楼架空管试验压力为0.118MPa，6#楼架空管试验压力为0.126MPa，试验时用发泡剂涂抹所有接头，不漏气合格。镀锌管严密性试验在强度试验后进行，管道试验压力不小于5kPa，压力测量采用最小刻度1毫米地U型压力计，1#楼架空管试验压力为6150Pa，2#楼架空管试验压力为6600Pa，3#楼架空管试验压力为6290Pa，4#楼架空管试验压力为6320Pa，5#楼架空管试验压力为6460Pa，6#楼架空管试验压力为6450Pa，观察15分钟，无压力降为合格在本工程的施工过程中，现场监理对进场材料、管道无损检测、镁阳极安装测试、埋地管道防腐层测试、吹扫及强度严密性试验等进行了旁站、见证取样。我单位对本工程自评为合格。本单位工程质量评定合格率为 98.5% ，评定等级为优。共分为 11 个分部工程，各分部工程评定等级均达到合格以上要求（每一分部工程中各工序质量评定等级也均合格）。四.工程进度：本工程开工时间2010年12月2日, 并于 2011 年 4月30日一次性通过强度、严密性验收,由于为配套小区工程，施工周期较长，影响我单位管线及表设施施工，实际施工工期未超出合同工期。五.遗留问题及处理意见：无六.工程资料本工程资料的收集整理严格按建城2002221号文件及其他相关规定要求执行，具有系统性、完整性、真实性、及时性，工程施工完成后已按规定及时上交。七.安全文明施工：在本工程的施工中我单位能切实有效的做好现场整体文明施工，确保安全生产，我们严格遵照市政公用工程文明施工安全标准化管理规定及文明施工管理制度等有关文件的通知精神，施工用电采用专人负责，不私拉乱接，施工在围护内进行，工人均持证上岗，工作服、安全帽穿戴整齐，晚上施工尽量减少噪音，给附近居民一个良好的休息环境。八.总体评价：在本工程的施工过程中，我单位严格按设计文件、相关施工及验收规范进行施工，在施工期间,得到监理公司、建设单位及相关兄弟单位的大力支持,在此表示衷心感谢!杭州燃气工程安装公司 2011 年 4 月 30 日
