公路工程监理细则范本.docx

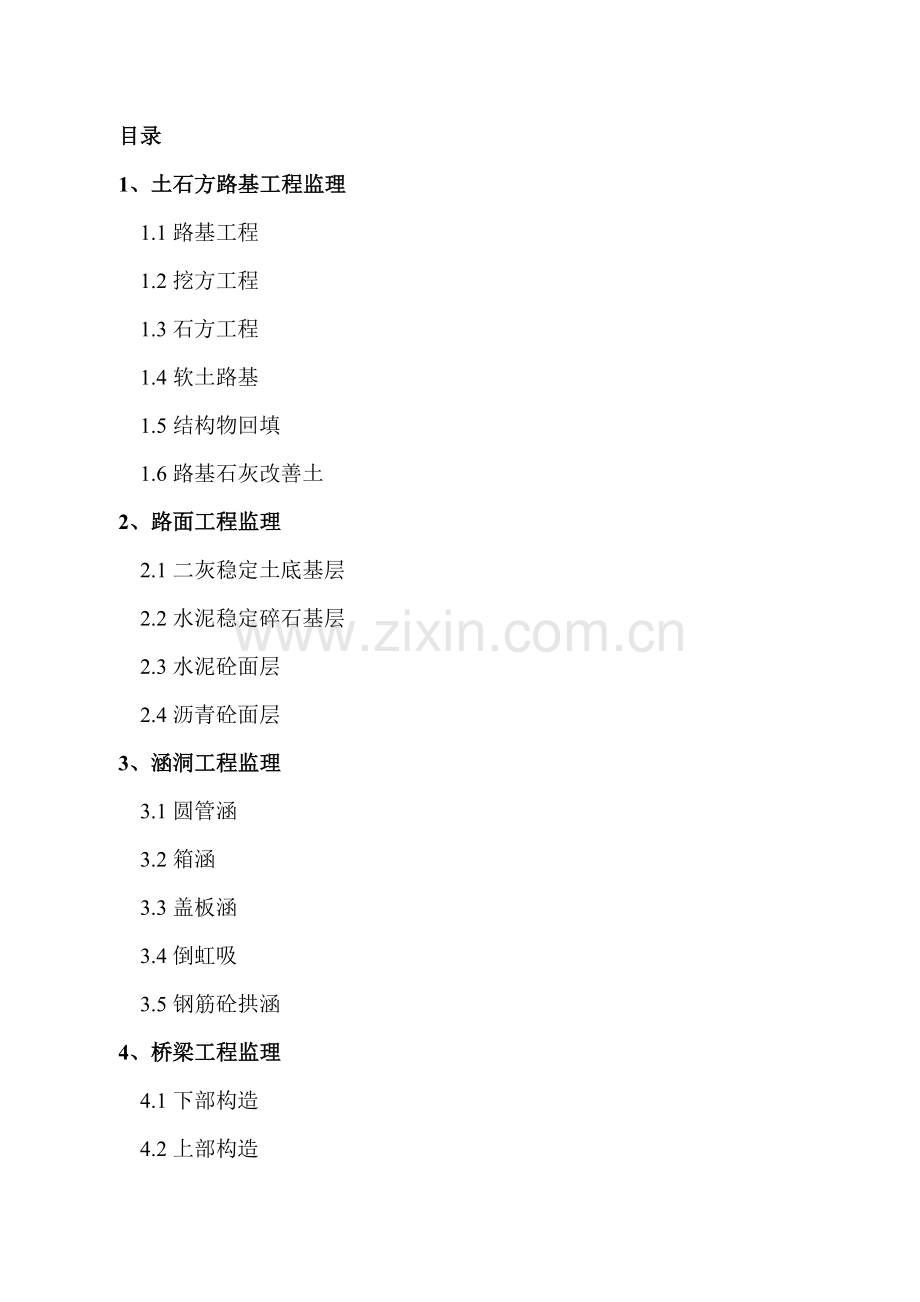

目录1、土石方路基工程监理1.1路基工程1.2挖方工程1.3石方工程1.4软土路基1.5结构物回填1.6路基石灰改善土2、路面工程监理 2.1二灰稳定土底基层 2.2水泥稳定碎石基层 2.3水泥砼面层 2.4沥青砼面层3、涵洞工程监理 3.1圆管涵 3.2箱涵 3.3盖板涵 3.4倒虹吸 3.5钢筋砼拱涵4、桥梁工程监理 4.1下部构造 4.2上部构造5、防护工程监理 5.1锥、护坡 5.2砌石挡土墙6、监理计量程序框图 6.1质量控制框图 6.2路基工程监理程序图 6.3路面基层监理程序图 6.4路面面层监理程序图 6.5涵洞工程监理程序图 6.6桥梁工程监理程序图 6.7防护工程监理程序图 6.8工程计量程序图6.9工程中期支付程序图7、交通附属设施工程监理1、土石方路基工程1. 1路基工程1.1.0一般规定按合同标段划分单位工程，每公里作为一个分部工程，每二百米作为一个分项工程单元，建立二百米工程质量档案（每项工序应填写检验申请批复单）。1.1.1测量放样检查验收驻地监理检查验收承包人施工定线加密水准点、导线点，参与承包人对原地面线的实际复测工作。对原地面线与原设计不符的段落进行实地核测，并将结果报总监审定，提请业主确认，以此作为土石方工程计量的依据。1.1.2路基试验段施工驻地监理必须全过程参与，详细记录各种已定填料的压实工序操作情况，采用压实设备的型号、松铺厚度、碾压遍数、填料含水量及密实度检测结果，确定施工经济厚度，签认试验段审批报告的一切内容，并将试验段审批报告上报总监办审查签认，确认后进入全面施工阶段。写出试验报告。1.1.3审查开工报告，下达开工令驻地监理负责现场核实人员、机具设备进场情况，检查施工单位质量自检体系、施工组织设计、取土坑与弃土区确定、土料的试验情况，并收集所有资料签证后报总监办。由总监办审查并下达开工令。1.1.4现场清除现场监理检查清除宽度、长度、深度及原地面压实度，并检查清淤、砍伐挖除灌木及其他合同中有报价的项目，及时计量。对于低填或填挖结合部位，因地质不良需加深换土处理等变更情况及时上报总监办审查，报业主确认。驻地监理签发检验申请批复单。1.1.5分层填筑 每层填筑结束后，收到施工单位上报的自检合格的检验申请单后，现场监理进行抽检，并由驻地监理下达检验申请批复单，每5层或1.0M要进行一次中、边线及高程测量，对每一层土的含水量、宽度（保证每侧宽填不小于50厘米）、松铺厚度、压实遍数、压实度，旁站监理应全面检查控制。当路基标高达到设计标高时，由总监办组织验收。1.2挖方路基旁站监理检查开挖宽度和方式，检查截水沟和排水沟的开挖及排水性能，确定边坡稳定。当土质与原设计不符时，应及时上报总监办，经业主同意作设计变更。土方段检查，0-30cm范围内的密实度，石方段的爆破方案由总监办审批。1.3石方路堤开工前进行试验段施工，驻地监理全过程参与，确定碾压机具吨位、遍数、厚度。旁站监理检查石块最大尺寸、石块含量、控制层厚和碾压遍数，驻地监理下达每层检验申请单。1.4软土地基1.4.1砂垫层检查验收现场监理每20M检查一次宽度、厚度、压实度，每500M取一样检查渗透系数，驻地监理随时检查砂的质量，并下达检验申请批复单。1.4.2袋装砂井施工检查验收驻地监理检查施工设备情况，旁站监理全过程检查桩距、垂直度、砂井深度，含砂量、含泥量、砂袋性能，并及时作好施工原始记录，驻地监理下达检验申请批复单。 1.4.3粉喷桩施工检查验收驻地监理检查施工设备情况，施工工艺及施工操作程序，旁站监理全过程检查桩距、垂直度、桩深度；水泥含量及搅拌均匀程度。并及时作好施工原始记录，驻地监理下达检验申请批复单。 1.4.4埋设沉降板及观测标志的检查验收驻地监理检查沉降板的制作质量和观测标志的可靠性，旁站监理检查沉降板安装的间距、质量和观测标志的稳定。1.4.5路堤填筑并观测驻地监理定期分析观测资料，确定填土速度，旁站监理分层控制填土质量并分层观测，当超过极限高度时，应每天观测，及时将观测资料报驻地监理，驻地监理每隔15天将观测资料分析结果报总监办审阅，驻地监理下达分层检验申请批复单。 1.4.6确定是否满足土石沉降驻地监理在预压期2-3月内，每隔5天观测一次，随后每隔10天观测一次，每月汇总分析后报总监办，当剩余沉降量满足设计要求的土石沉降量、沉降速率小于或达到规定容许速率时，由总监办主持召开专题会议，作出预压期结束的决定，并组织验收。 1.4.7其他工序的要求同1.1篇内有关条款。1. 5结构物回填1.5.1每座桥涵结构物回填，作为桥涵工程的一个分项工程列出，以加强该项工程的质量控制。1.5.2检查回填范围 驻地监理根据实际情况确定每一道结构物回填范围，并分层控制，特别注意与路基接头的处理，高级驻地监理工程师和总监代表进行重点抽查，总监代表安排分项工程验收。1.6路基石灰改善土1.6. 0一般规定同1.1.01.6.1开工前准备驻地监理检查机械设备调试、材料、施工组织设计、质量保证体系及措施、标准试验的准备等情况，签认开工申请报告中的一切资料，并上报总监办，中心试验室核准标准试验。1.6.2试验段铺筑驻地监理全过程参与，并对每道工序全面检查，将试验段的总结报告上报总监办，确认后进行全面施工阶段。1.6.3审批分项工程开工报告监理组检查准备情况并审批分项工程开工报告，提出有关注意事项。1.6.4测量放样测量工程师检查中线恢复，两侧指示桩平面、高程的测设精度，驻地监理签发检验申请批复单。1.6.5备料驻地监理检查进场用土及石灰质量，旁站监理检查每批石灰化学成分含量，确定石灰等级，并将资料及时反馈驻地监理。1.6.6拌和摊铺旁站监理全过程控制拌和遍数，作业段间的处理、石灰含量、拌和均匀性、含水量，并每100M（单幅）检查摊铺宽度、厚度等。驻地监理签发检验申请批复单。1.6.7压实、整形旁站监理全过程控制压实遍数、方式，检查整形后的平整度、横坡度，并检查密实度，驻地监理检查验收并计量。1.6.8驻地监理整理所有资料，进行质量评定，并上报总监办。2、路面工程2.1石灰稳定土底基层2.1.0一般规定同1.1.02.1.1开工前准备旁站监理检查机械设备调试、材料、施工组织设计、质量保证体系、标准试验、路床的准备及缺陷处理情况，签认开工申请报告中的一切资料，并上报总监办，中心试验室校核试验。2.1.2试验段铺筑驻地监理全过程参与，并对每道工序全面检查，将试验段的总结报告上报总监办，确认后进行全面施工阶段。2.1.3审批分项工程开工报告监理组检查准备情况并审批分项工程开工报告，提出有关注意事项。2.1.4测量放样测量工程师检查中线恢复，两侧指示桩平面、高程的测设精度，驻地监理签发检验申请批复单。 2.1.5备料驻地监理检查进场用土及石灰质量，旁站监理检查每批石灰化学成分含量，确定石灰等级，并将资料及时反馈驻地监理。 2.1.6拌和摊铺旁站监理全过程控制拌和遍数，作业段间的处理、石灰含量、拌和均匀性、含水量，并每100M（单幅）检查摊铺宽度、厚度等。驻地监理签发检验申请批复单。2.1.7压实、整形旁站监理全过程控制压实遍数、方式，检查整形后的平整度、横坡度，并检查密实度，驻地监理检查验收并计量。2.1.8驻地监理整理所有资料，进行质量评定，并上报总监办。2.2水泥稳定碎石基层2.2.0同1.1.02.2.1开工前准备 驻地监理检查机械设备安装调试、进场材料、施工组织设计、质量保证体系及措施、标准试验、底基层的准备及缺陷处理情况，特别是试验段铺筑的准备和混合料组成设计工作必须全面具体的检查，并将情况上报总监办。标准试验必须由中心试验室校核确认。2.2.2试验段铺筑驻地监理与旁站监理必须全过程参与，并严格按中心试验室校核通过的标准试验进行试铺，并对试验段进行的每道工序签认，作为试验段监理总结报告，随开工申请报告一并上报总监办。2.2.3分项工程开工报告审批驻地监理根据施工单位的有关报告上报资料，经现场核实后签发分项工程开工单2.2.4测量放样同2.1.42.2.5备料同2.1.52.2.6配料、拌和、运输驻地和旁站监理检查配料方式、精度、拌和时间和均匀性、检测含水量和水泥剂量、制作试件、检查运输过程中采用的覆盖措施。 2.2.7摊铺驻地和旁站监理检查底基层的准备和缺陷处理情况，并将有离析现象的粒料采用人工拌匀，均匀摊铺，并检查初步整形情况，特别是横坡和表面平整度，严格控制作业段间的处理和作业时间。2.2.8碾压、整型旁站监理全过程控制碾压方式、遍数、检测压实度，按规定的横坡度和平整度及时整型。驻地监理验收并计量。2.2.9驻地监理整理汇总所有资料，进行质量评定，上报总监办。2.3水泥砼面层2.3.0同1.1.02.3.1开工前准备驻地监理检查机械安装调试、小型机具准备、质量保证体系、施工组织计划、各种材料的准备情况，全过程参与施工配合比设计工作，并将一切标准实验、材料实验提前一个月送中心试验室校核、确认、同时将材料上报总监办。2.3.2试验段铺筑同2.1.2，总监办确认后进行全面施工阶段。编写砼面层试验段施工总结报告。2.3.3审批分项开工申请报告驻地处审批2.3.4测量放样 测量工程师检查验收中线恢复及每侧模板的放样精度。 2.3.5立模、布筋旁站监理检查验收模板的支立，以及拉杆、传力杆制作与安装，其他钢筋的加工与布设等。驻地监理签发检验申请批复单。2.3.6拌和、运输旁站监理检查配料精度、拌和时间及运输过程中的一切措施，并负责现场取样成型试块。2.3.7摊铺、振实旁站监理检查振实方式、时间、摊铺方式与预留高度，随时检查模板有无变形、松动、漏浆现象，并检查每工作班施工缝、胀缝处的胀缝板、堵头板及传力杆设置质量，发现异常情况及时向驻地监理汇报。2.3.8收光、压槽旁站监理在收光后及时检查平整度，不合要求应及时处理，控制压槽时间及深度，采用噪音小、防共振的槽距。 2.3.9喷洒养护旁站监理检查养护砼喷洒的均匀性和质量。 2.3.10切缝旁站监理检查刀片的规格、板块划分的合理性、切缝的顺直度、深度和冲洗情况，严格控制切缝的时间 2.3.11拆模 2.3.12旁站监理检查填缝材料的质量、灌缝的方式和灌注深度、缝面的平整度。 2.3.13验收、计量 驻地监理对成型砼面板进行逐块验收、计量，驻地处审核，整个分项工程结束后由总监办组织全面验收，驻地监理整理所有资料，并进行质量评定。3、涵洞（人、机孔）工程监理3 一般规定涵洞工程以标段作为一个分部工程评定汇总，在施工必须建立每道涵洞技术档案。作为圆管涵、箱涵、盖板涵、倒虹吸、石拱涵的分项工程开工报告由驻地监理组审批；施工的每道工序的检验申请批复单由结构工程师批复，驻地监理检查；每一道涵洞工程全部完工后由驻地处、驻地监理会同结构工程师验收、计量，并整理所有资料，进行质量评定，所有分项工程完工后，由总监办组织验收并签认。3.1圆管涵3.1.1开工前准备驻地监理检查机具、材料准备情况、质量体系、施工组织设计，对于各种标号的砼标准试验由中心试验室校核签认，成品管节必须经结构工程师检验认可，结构工程师还必须检查砼用砂、石子、块石等材料试验资料完整情况。3.1.2定位、放样测量工程师检查测量、放样精度，特别是交角与水面标高情况，若有变化，必须正常程序变更。3.1.3审批开工报告分项开工报告由驻地监理审批3.1.4基坑开挖旁站检查基底密实、几何尺寸、复合地基承载力（软基处理情况），结构工程师验收，若基底承载力不够，由总监办确认处理方案，并按正常程序进行变更计量。3.1.5垫层和砼底板施工旁站检查几何、垫层密实度、砼施工配合比及振实情况， 结构工程师验收。3.1.6管节安装旁站检查相邻管节错口偏差，接缝宽度、轴线偏位、流水面高程及沉降缝设置，箍圈设置等。3.1.7洞口施工旁站检查块石质量、砂浆配比及砌筑施工或检查模板及混凝土浇筑。3.1.8回填见1.53.1.9每道管涵施工完毕由驻地监理检查验收、计量、整理质检资料，驻是监理组组织验收，进行质量评定，对该分项工程作出评价。3.2箱涵（通道）3.2.1开工前准备驻地监理检查机具、材料准备、质保体系、施工组织计划试验及钢筋、水泥、砂、石及砼配比试验情况，对施工中的模板、支架及外观保证措施要重点审查。3.1.2测量放样同3.1.23.2.3审批开工报告同3.1.33.2.4基坑开挖同3.1.43.2.5浇筑砼底板旁站检查底板几何尺寸、平整度、砼施工配合比、控制底板施工高程，并预留抗压试件由结构工程师验收。3 .2.6立模结构工程师审查模板施工方案，特别是支架设计和模板的刚度、平整度、脱模剂要重点控制，确保砼外观，旁站监理要严格检查每块模板的制作精度和安装质量，安装好的模板必须得到结构程师的验收认可。3.2.7钢筋施工旁站监理检查各种编号钢筋的型号、数量及每根长度、弯起度、焊接质量、保护层厚度等，结构工程师应对钢筋绑扎进行全面验收。3.2.8浇筑砼旁站检查砼施工配合比、坍落度、振捣情况，并注意观察模板及支架的变形情况，预留抗压试块。3.2.9拆模并检查验收结构工程师根据砼龄期确定合理的拆模时间及拆除支撑的顺序，对拆模后的砼结构检查，对于局部缺陷及时作出处理决定。对整个单元工程验收时要特别注意连接处的处理和通道排水情况。3.2.10验收、计量同3.1.93.3盖板涵3.3.1开工前准备由3.2.13.3.2测量放样同3.1.23.3.3审批开工报告同3.1.33.3.4基坑开挖同3.1.43.3.5墙身砌筑旁站监理控制石料的质量、砂浆配比、砌筑方式，结构工程师必须每天在现场检查。3.3.6台帽施工同3.3.7。3.2.8要求3.3.7盖板预制及安单装见C1、C33.4倒虹吸3.4.1-3.4.6同圆管涵部分3.4.7竖井施工旁站应检查竖井与管身衔接的紧密程度及竖井砌缝的严密性，沉淀池的设置、工作梯安装及竖井的防渗措施。3.4.8压水试验及回填结构工程师应全过程参与压水试验，检查管节接缝及竖井与管身衔接处的渗水情况，并根据渗水量的大小及时作出有关处理方案，确认无误后方可进行逐层回填，回填要求同1.5条款。3.4.9验收、计量同3.1.93.5钢筋砼拱涵3.5.1-3.5.5内容要求同3.3.1-3.3.53.5.6涵身构件预制及安装结构工程师根据图纸检查构件预制尺寸、钢筋布设、安装就位的精度、铰缝的处理等，旁站监理应全过和监督，确保其在施工中的质量。3.5.7拱顶填土结构工程师根据拱圈构件铰缝的强度情况决定回填工作的开始时间，并对有关外观问题作出处理意见，回填工作要求同1.5条款。3.5.8验收、计量同3.1.94、桥梁工程4一般规定中桥、大桥、特大桥以每座为单位工程，工程以标段作为一个分部工程，由总监办审批开工报告，中桥、大桥、特大桥的分部工程由驻地处审批开工报告。施工过程中关键工序的检验申请批复单由结构工程师复核、监理组长审核报高极驻地代表批复。特大、大、中桥下部构造以每墩、台的单元进行资料收集、整理，并建立技术档案和质量评定，全桥汇总。（每道工序应填写检测申请批复单）。4.1.1扩大基础工程扩大基础分项工程中，分为浆砌块石墩、台基础片石砼墩、台基础、钢筋砼墩、台基础或者是组合型基础。（1） 测量放样检查：测量工程师检查复核桥位轴线、基础放样的测量精度。（2） 开工前准备驻地监理工程师检查砂、石料、水泥、钢筋的准备情况；由监理组、驻地处试验室校核有关材料试验、砼标准配比试验等，总监办安排业主中心试验室进行复验认定。同时，结构工程师审查施工组织计划、质量保证措施。（3） 审批分项开工申请报告由结构工程师或驻地监理批复。（4） 开挖基坑结构工程师审批施工方案，确定支护方法，检查基底承载力，并进行基坑验收；旁站监理检查开挖方法、几何尺寸、标高、排水等情况，严禁超挖回填虚土。（5） 基础施工旁站监理检查石料、砂、碎石等材料的质量，控制砌筑质量和砼的施工配合比、片石砼结构，控制片石质量和含量，检查钢筋绑扎及焊接情况，并严格控制几何尺寸和高程，预留强度试块，结构工程师（驻地监理）全面验收基础施工的质量。4.1.2桩基础桩基础分项工程中包括孔灌注桩墩、台基础和挖孔灌注桩墩、台基础。（1） 测量放样：测量工程师检查复核每根桩的放样精度。同4.1.1（1） （2） 开工前的准备： 驻地监理或结构工程师检查材料、机具准备情况，并审查 施工组织计划，质量保证措施，中心试验对砂、石、水泥、钢材 及标准试验进行校对核。（3） 审批分项开工申请报告结构工程师或驻地监理工程师审批。（4） 成孔：旁站全过程检查泥浆比重、孔身垂直度、填制钻孔原始记录， 对于挖孔桩及时检查挖孔直径、孔深护壁设置质量等，结构工程师检查孔口护筒埋设情况，清孔质量，并对成孔进行全面验收。（5） 钢筋笼加工及安装：旁站检查钢筋笼的加工质量，结构工程师检查钢筋笼的安装与 焊接质量，控制焊接时间。（6） 灌注砼旁站监理检查砼的施工配合比及施工材料的质量，检查导管质 量，并控制导管埋置深度、提升速度、拆除时间，砼的均匀性， 做好现场记录，结构工程师控制首批灌注砼的数量及单桩灌注时 间及时处理灌注中途发生的故障。对于挖孔桩应检查地下渗水，根据渗水大小决定灌注方式。（7） 截桩头做无破损检测： 结构工程师确定桩头截除长度，并安排无破损检测，对成桩 进行全面质量验收。4.1.3墩台 墩、台分项工项中包括浆砌块石墩、台身、片石混凝土墩、台身、预应力钢筋砼墩、台身、墩台帽（盖梁、支撑梁）。 （！）开工前准备：同4.1.1（2） （2）审批分项开工申请报告：同4.1.1（3）（3）浆砌块石墩身砌筑：旁站监理检查砂浆配合比、块石质量、砌筑方式、砂浆饱满度、强度及几何尺寸、结构工程师进行全面质量验收。（4）模板安装检查模板制作质量、结构工程师检查模板安装质量。（5） 筋加工及安装：旁站检查钢筋规格、数量、间距及焊接质量，预应力钢筋管道 安装质量，结构工程师进行验收。（6） 砼施工（片石砼）：旁站检查砂、石、水泥、外加剂、片石质量，控制砼施工配合 比，片石砼中片石含量，检查模板变形情况，结构工程师解决施工 出现的问题，并对墩、台身进行全面验收。（7） 预应力张拉及压浆验收：旁站检查张拉过程中的张拉应力控制，伸长量检测，锚具固性 能，预应力筋及水泥浆的质量和压浆密实性，作为施工原始记录， 结构工程师检查验收。 4.2上部构造 4.2.1梁板预制（C1）（C2）（1） 开工前的准备：驻地监理或结构工程师检查机具设备与砂、石、水泥、外加 剂、钢应力筋以及材料试验准备情况、质量保证体系、施工组织计划等，驻地处试验室对试验进行校核，业主中心试验室进行复验。（2） 预制场地及台座施工：结构工程师检查预制场地的平整、密实、排水情况，先张法 台座的强度和刚度，锚固端预埋件检查。（3） 审批单项开工报告：同4.1.1（3）（4） 安装模板： 旁站检查模板制作精度，结构工程师检查模板安装质量，重 复使用的模板应保持形状、强度、刚度、平整度以及严密性， 充气胶囊的防止上浮措施及注意拆模时间。（5） 钢筋制作及安装： 旁站检查钢筋规格、制作精度、焊接质量、预应力筋管道的装位置，保护层厚度等，结构工程师全面检查验收安装质量。（6） 砼浇注及张拉、压浆、封锚：同4.1.3（6）（7）（7） 拆模后结构工程师对每片梁板进行全面质量验收，并及理质量缺陷，安排超声回弹法检验，对成品进行评定、计量、资料整理汇总。 4.2.2 梁板现浇（D-1）、（D-2）（1） 开工准备：同1.2.1（1）（2） 审批分项开工报告：同4.2.1（3）（3） 支架安装： 结构工程师审查支架设计，检查地基承载力，确保支架是否有足够的强度、刚度和稳定性。（4） 安装模板：同4.2.1（4）（5） 钢筋绑扎及预应力筋布设：同4.2.1（5）（6） 砼浇筑、张拉、压浆、封锚、验收：同4.2.1（6）、（7）；4.2.1（7）4.2.3梁板安装（C3）（1） 开工前准备驻地监理或结构工程师审批吊装方案，检查吊装机具准备情况，安全保证措施，梁板就位放样，支座安装质量。（2） 审批分项开工报告：驻地监理或结构工程师负责审批。（3） 确定梁板位置：结构工程师检查每片梁位的放样、支座安装情况。旁站做好预制板编号与实际安装位置的记录，并绘制安装示意图。（4） 梁板安装：旁站监理检查每片梁的起吊移位方法，就位精度、铰缝填灌料的密实度、强度。（5） 验收：结构工程师对安装质量全面检查验收。4.2.4桥面铺装（E1）（1）开工前准备：组织计划、质量保证措施、中心试验室校核标准配比试验及有关材料试验驻地监理（结构工程师）检查材料、机具准备情况，施工。（2）审批分项工程开工报告：同4.1.1（3）（3）钢筋网布置：旁站检查钢筋规格、钢筋网绑扎质量，保护层厚度，结 构工程师全面验收。（4）砼施工：同4.1.3（6）、（1）、（7），收光、压纹 后及时检查平整度，确保桥面平整，（5）验收、计量：驻地监理进行检查、验收并计量。 4.2.5栏杆、护栏、人行道、灯柱（E-2-1、E-2-2、E-2-3、E-2-4）（1） 开工前准备：同4.2.4（1）（2） 审批开工报告：同4.2.4（2）（3） 护栏模板安装、绑扎钢筋、栏杆、人行道板预制全 过程旁站。灯柱成品购置、验收，由结构工程师进行控制 （表格同前有关内容要求）（4） 护栏砼施工、栏杆、人行道安装、灯柱安装由旁站 全过程控制，结构工程师验收（表格同前有关内容要求）（5） 验收、计量：驻地监理或结构工程师进行检查并验收、计量。 4.2.6支座、伸缩缝、泄水孔安装：（E-3-1、E-3-2、E-3-3）（1） 支座安装：旁站检查标高、平整度以及找平方式，支座中心位置，结构工程师验收。（2） 伸缩缝：旁站检查预埋件的位置，伸缩缝宽度，与桥面联结情况结构工程师确定安装温度，并全面检查验收。（3） 泄水孔：旁站检查进水口标高、位置、孔距、下缘伸出长度。4.2.7所有部件外观均满足设计要求。5防护工程5.0一般规定按合同标段划分为分部工程，防护工程中包括锥坡、护坡及挡土墙等分项工程，锥坡以处为单元建立技术档案进行质量评定，护坡以路线单侧200m长为单元（不足200m者以200m计）。建立技术档案进行质量评定，挡墙以100m（不足100m以100m计）为单元建立档案进行质量评定，分部工程开工报告由总监办审批，各施工段落单项开工报告由驻地处审批，每完成段落由驻地监理组织检查、计量，并进行质评，全部分项工程结束后由总监办组织验收并签认。5.1锥坡、护坡 5.1.1开工前准备驻地监理检查材料、机具准备、施工组织计划、质量保证体系等，驻地处试验室校核有关材料试验、砂浆强度试验等，业主中心试验室进行抽检。 5.1.2审批分项工程开工报告由驻地处审批。 5.1.3测量放样测量工程师检查坡顶、坡脚线放样精度、高程控制、拱型护坡的设置。 5.1.4基坑开挖旁站检查开挖的几何尺寸、基底标高、基底密实度，结构工程师进行全面验收。5.1.5填土、修坡、开挖基槽旁站全过程检查缺土回填的方式及密实度，多余土的削除、结构工程师进行边坡验收，确保边坡平整度、密实度、稳定性， 同时检查护拱中的拱柱、拱圈基槽开挖的几何尺寸和形状。5.1.6铺砂垫层、砌筑旁站监理检查砂垫层的厚度、砌筑的方式，砂浆的施工配合比及强度、饱满度、厚度、平整度，结构工程师严格控制石料的质量、规格。并随时撬开检查。5.1.7验收、计量完成段落由驻地监理检查计量，驻地处验收签认。5.2挡土墙5.2.1开工前准备同5.1.15.2.2审批分项工程开工报告同5.1.2 5.2.3测量放样同5.1.35.2.4基坑开挖旁站监理检查基坑几何尺寸、基底标高，结构工程师检查基底承载力，土质基坑防止水泡，墙趾部分基坑应及时回填。5.2.5砌筑及回填旁站检查石料规格、砂浆配合比、强度、饱满度、墙体的平整度及砌筑方式、泄水孔设置，夏季保湿、冬季防冻措施。结构工程师随时检查，并确定墙后回填时间，填料质量及填筑措施。 5.2.6验收、计量完成段落由驻地监理检查计量，驻地处验收签认质量控制程序框图驻地监理、专业工程师、监理员抽检、签发检验申请批复单开工前准备（开工报告）分项单元工程完工后承包商自检每道工序完工后分部、分项、单项工程施工总监签发交工证书、最终计量总监办及驻地监理检查验收汇总质检资料进行质量评定、计量填报中间交工证书承包商自检填报检验申请批复单（监-08表）返 工 合 格 进不合格 入 下 工不合格 序 返 工 不合格 不合格 签发中间交工证书总监办审批确认驻地监理分层验收、计量中心试验室抽检分层填筑压实自检原材料质量，路基试验段施工自检、资料整理，并申请交工验收测量放样、复核原地面线分项工程开工申请报告现场清除总监办组织路基工程验收监理组整理资料并进行质量评定驻地监理全过程参与监理组审批试验报告监理组审批、下达开工令监理试验室校核试验驻地监理验收、计算测量工程师检查验收路基工程监理程序图监理程序 施工程序软土路基工程监理程序图监理单位 施工单位现场清除铺设砂垫层总监办组织软基工程验收驻地监理整理资料、并进行评定驻地监理分层检查、计量，全过程旁站，中心实验室抽检驻地监理检查并观测驻地监理验收、计量、全过程旁站驻地监理验收、计量、全过程旁站测量工程师检查验收总监办审批确认测量放样、复核原地面线监理组审批签发中间交工证书软基质量自检，整理资料并申报验收分层填筑路堤并观测沉降满足设计要求，上报观测资料埋设沉降板及观测标志袋装砂井、粉喷桩施工分项工程开工申请报告监理组分析资料，确认是否达到沉降标准驻地监理验收、计量、旁站检查驻地监理 签发中间交工证书自检、资料整理，申请交工验收监理组审批驻地监理检查分层填筑确定回填范围和工艺分项工程开工申请报告总监办审批确认总监办组织验收驻地监理整理资料，并进行质评驻地监理分层检查、计量，全过程旁站，中心实验室抽查结构回填监理程序图监理单位 施工单位路基石灰改善土监理程序图监理单位 施工单位自检、资料整理、填报交工验收申请单总监办组织验收驻地监理整理资料，并进行质评驻地监理检查，全过程旁站压实、整型拌和、摊铺分项工程开工报告测量放样试验段铺筑签发中间交工证书备料开工前的准备驻地监理检查，全过程旁站驻地监理检查，全过程旁站驻地监理检查总监办确认测量工程师检查驻地监理全过程参与驻地监理审批二灰稳定土底基层监理程序图 自检、资料整理、填报交工验收申请表签发中间交工证书总监办组织验收驻地监理整理资料，并进行质评驻地监理检查，全过程旁站驻地监理检查，全过程旁站驻地监理检查，全过程旁站压实、整型拌和、摊铺备料测量放样试验总结报告、申请正式开工试验段铺筑试验段的准备、开工报告开工前准备总监办确认测量工程师检查总监办审批驻地监理全过程参与驻地监理审批驻地监理检查监理单位 施工单位水泥稳定碎石基层监理程序图摊铺驻地监理检查，全过程旁站驻地监理检查，全过程旁站驻地监理检查，全过程旁站自检、编制试验总结报告及正式开工报告签发中间交工证书自检、整理资料、填报交工验收申请单总监办组织验收驻地监理整理资料，并进行质评碾压、整型备料配料、拌和、运输测量放样试验段铺筑测量放样试验段的准备，申请开工报告开工前机械、材料、标准试验准备总监办确认驻地监理检查测量工程师检查总监办审批驻地监理全过程参与测量工程师检查监理组审批驻地监理检查中心试验室校核监理单位 施工单位砼面层监理程序图原材料的选择与报批监理单位 施工单位现场监理审批原材料驻地监理审批砼配合比配合比设计与试验室试验与报批驻地监理审查机械的配备与调试施工机械的配备与调试监理组审批申请开工报告测量工程师检查测量、防样驻地监理检查，全过程旁站立模、布筋驻地监理检查，全过程旁站拌和、运输驻地监理检查，全过程旁站摊铺、振实收光、压槽下续砼面层监理程序图自检、资料整理、申请交工验收收光、压槽签发中间交工证书灌缝拆模切缝喷洒养护剂监理单位 施工单位驻地监理检查，全过程旁站驻地监理检查，全过程旁站驻地监理检查，全过程旁站驻地监理检查，全过程旁站驻地监理检查，全过程旁站驻地监理进行每块板验收、计量总监办组织分项工程验收，驻地监理整理资料，进行质评总监办确认圆管涵工程监理程序图监理单位 施工单位总监办确认签发中间交工证书自检、整理资料、申请交验洞口施工管节安装与接缝处理垫层和砼底板施工基坑开挖开工报告申请定位、放样驻地监理每日计量，整理制件资料进行质评并组织验收见1.5要求旁站检查、结构工程师验收旁站检查、结构工程师验收旁站检查、结构工程师验收监理组审批旁站检查，结构工程师验收测量工程师检查回填机具、材料准备和砼配比试验驻地监理检查中心试验室校核通道、箱涵工程监理程序图 监理单位 施工单位机具、材料准备、砼配比及各有关材料试验驻地监理检查中心试验室校核测量、放样测量工程师检查验收开工报告申请监理组审批基坑开挖
