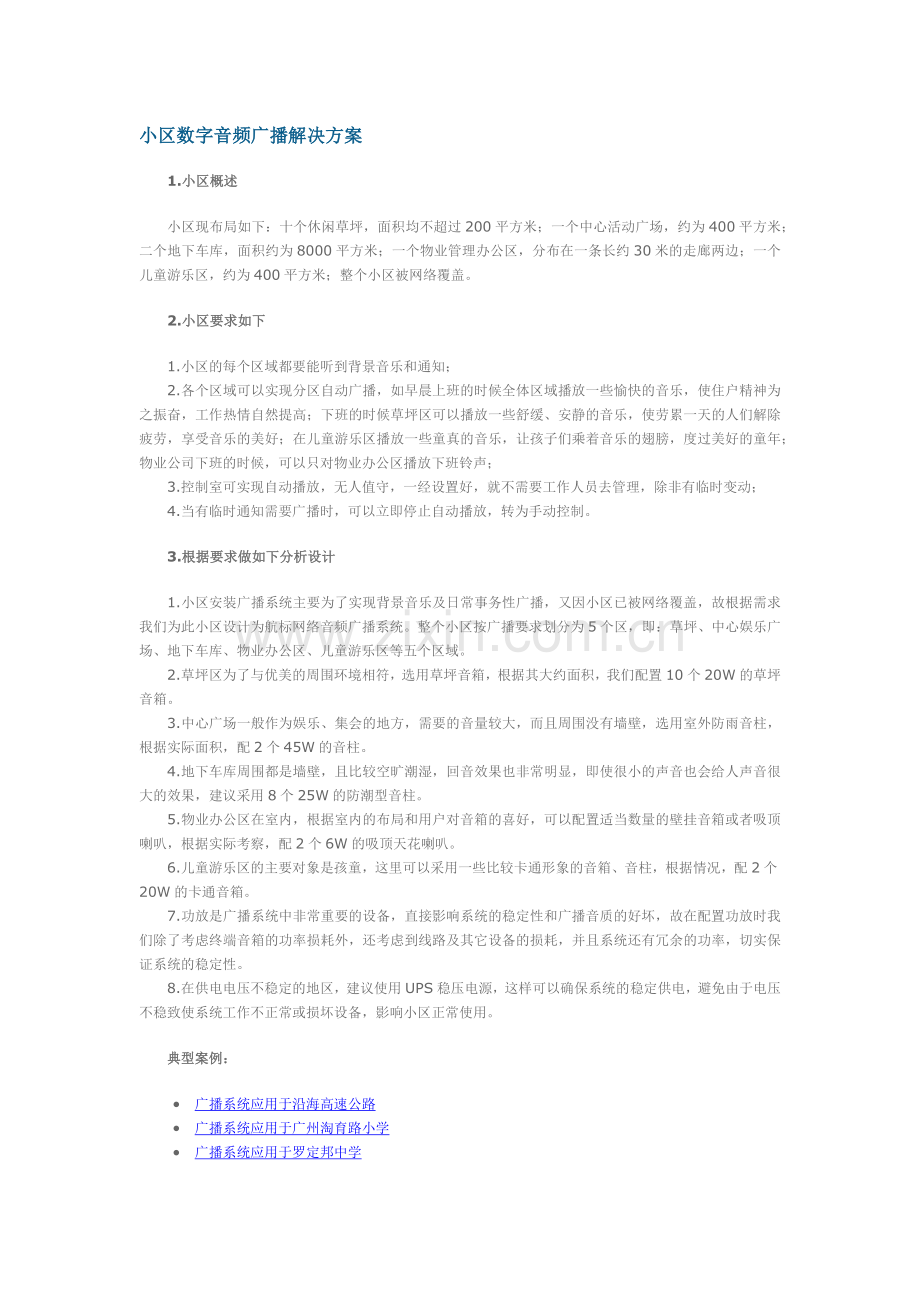

小区数字音频广播解决方案
　　1.小区概述
　　小区现布局如下：十个休闲草坪，面积均不超过200平方米；一个中心活动广场，约为400平方米；二个地下车库，面积约为8000平方米；一个物业管理办公区，分布在一条长约30米的走廊两边；一个儿童游乐区，约为400平方米；整个小区被网络覆盖。
　　2.小区要求如下
　　1.小区的每个区域都要能听到背景音乐和通知；
　　2.各个区域可以实现分区自动广播，如早晨上班的时候全体区域播放一些愉快的音乐，使住户精神为之振奋，工作热情自然提高；下班的时候草坪区可以播放一些舒缓、安静的音乐，使劳累一天的人们解除疲劳，享受音乐的美好；在儿童游乐区播放一些童真的音乐，让孩子们乘着音乐的翅膀，度过美好的童年；物业公司下班的时候，可以只对物业办公区播放下班铃声；
　　3.控制室可实现自动播放，无人值守，一经设置好，就不需要工作人员去管理，除非有临时变动；
　　4.当有临时通知需要广播时，可以立即停止自动播放，转为手动控制。
　　3.根据要求做如下分析设计
　　1.小区安装广播系统主要为了实现背景音乐及日常事务性广播，又因小区已被网络覆盖，故根据需求我们为此小区设计为航标网络音频广播系统。整个小区按广播要求划分为5个区，即：草坪、中心娱乐广场、地下车库、物业办公区、儿童游乐区等五个区域。
　　2.草坪区为了与优美的周围环境相符，选用草坪音箱，根据其大约面积，我们配置10个20W的草坪音箱。
　　3.中心广场一般作为娱乐、集会的地方，需要的音量较大，而且周围没有墙壁，选用室外防雨音柱，根据实际面积，配2个45W的音柱。
　　4.地下车库周围都是墙壁，且比较空旷潮湿，回音效果也非常明显，即使很小的声音也会给人声音很大的效果，建议采用8个25W的防潮型音柱。
　　5.物业办公区在室内，根据室内的布局和用户对音箱的喜好，可以配置适当数量的壁挂音箱或者吸顶喇叭，根据实际考察，配2个6W的吸顶天花喇叭。
　　6.儿童游乐区的主要对象是孩童，这里可以采用一些比较卡通形象的音箱、音柱，根据情况，配2个20W的卡通音箱。
　　7.功放是广播系统中非常重要的设备，直接影响系统的稳定性和广播音质的好坏，故在配置功放时我们除了考虑终端音箱的功率损耗外，还考虑到线路及其它设备的损耗，并且系统还有冗余的功率，切实保证系统的稳定性。
　　8.在供电电压不稳定的地区，建议使用UPS稳压电源，这样可以确保系统的稳定供电，避免由于电压不稳致使系统工作不正常或损坏设备，影响小区正常使用。
　　典型案例：
· 广播系统应用于沿海高速公路
· 广播系统应用于广州淘育路小学
· 广播系统应用于罗定邦中学

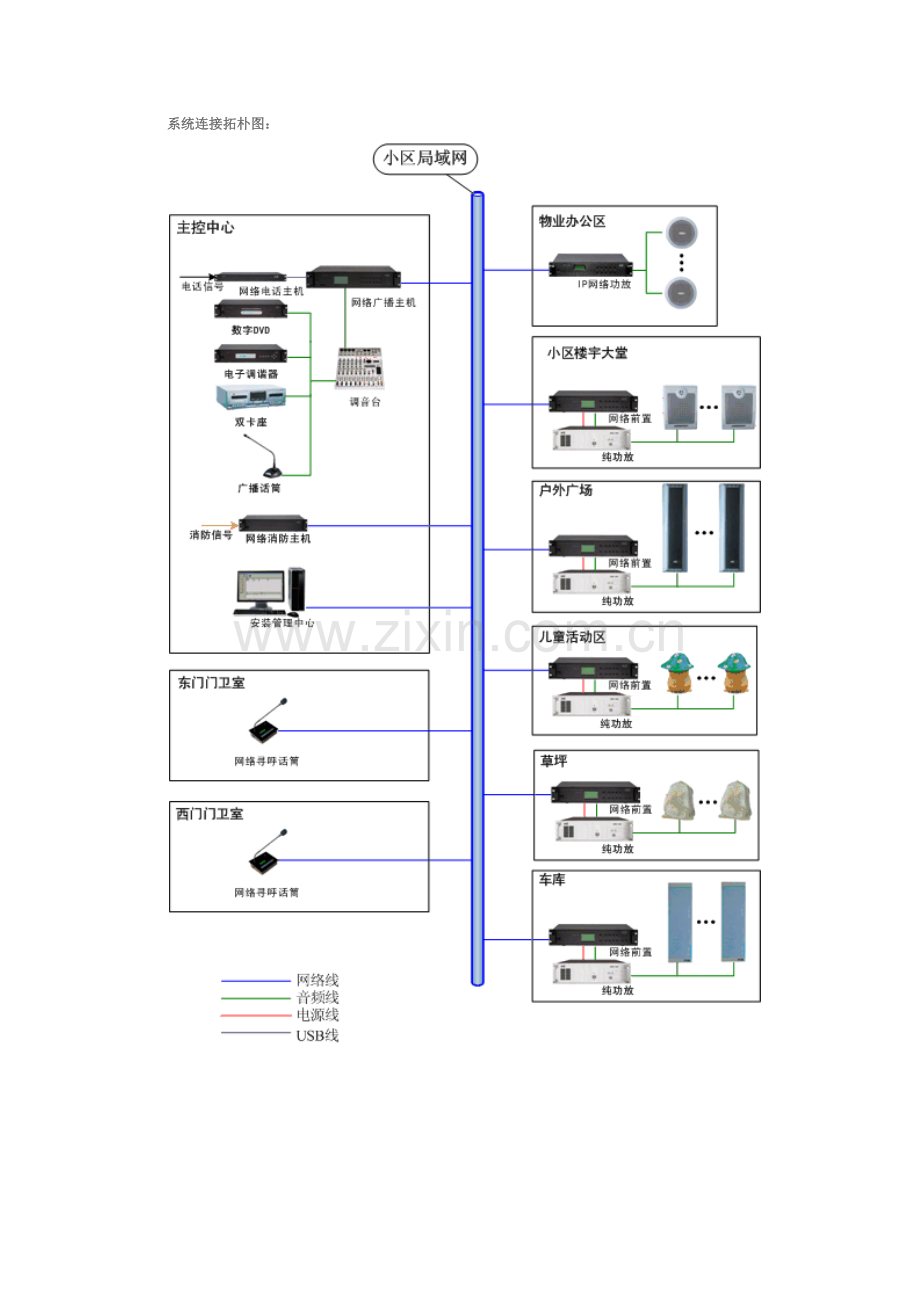

　　系统连接拓朴图：
