课程设计报告提纲
一、封面（见附件）
二、目录（见附件）
三、正文
第一部分:设计任务
1. 设计题目.
2. 设计相关技术参数
3. 设计任务.
第二部份:设计说明书.
1. 确定系统整体调速方案(晶闸管直流电动机系统).
1) 确定主电路整流电路模型；
2) 确定晶闸管触发电路；
3) 确定主变压器(电源)联结方式；
4) 确定电动机励磁方式；
5) 画出直流调速系统框图；
2. 保护方案
1) 确定交流测过电压保护方案；
2) 确定直流测过电压保护方案；
3) 确定晶闸管两端的过电压保护方案；
4) 确定过电流/ du/dt、di/dt保护方案；
5) 确定电动机弱磁保护方案；

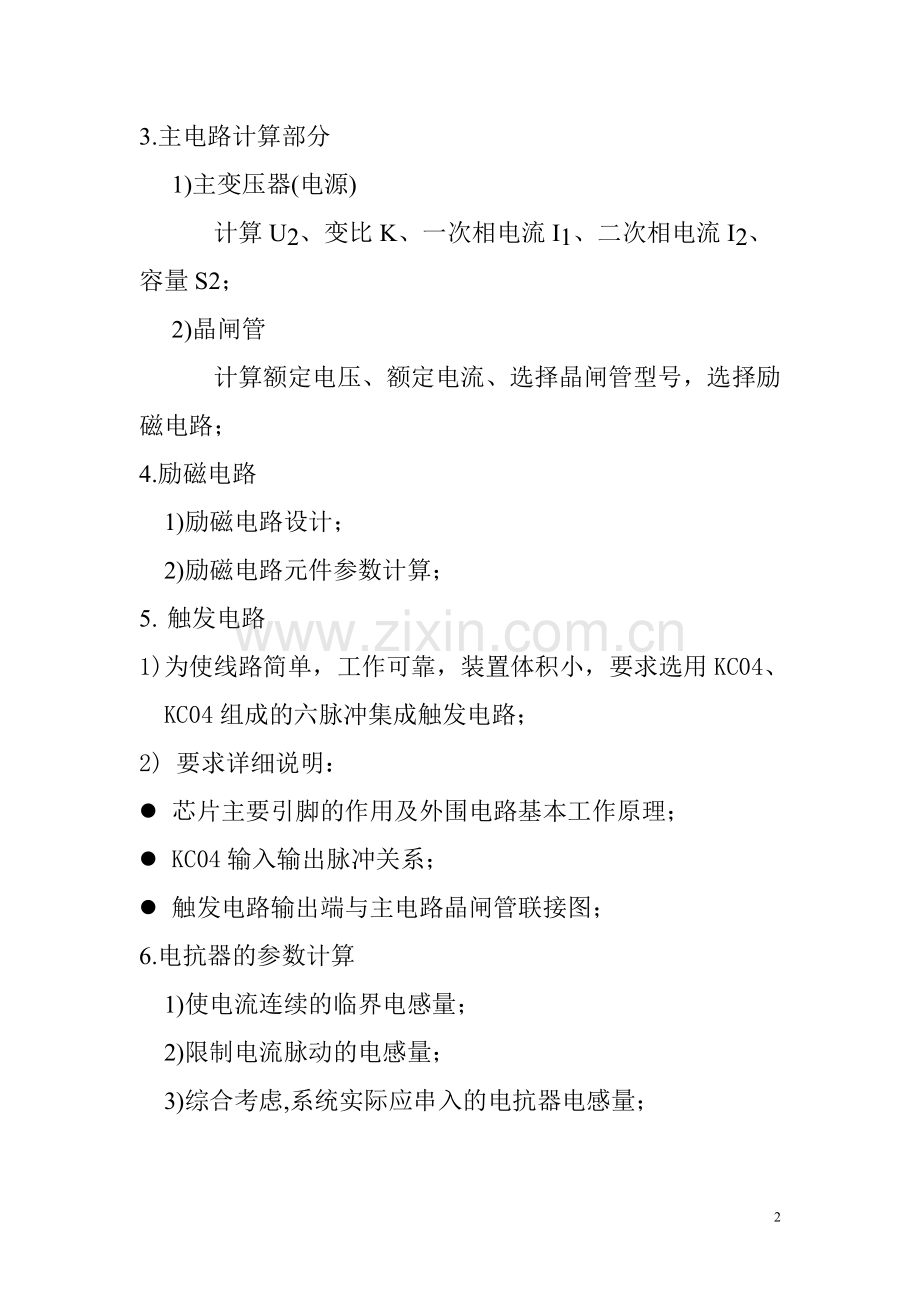

3.主电路计算部分
1)主变压器(电源)
计算U2、变比K、一次相电流I1、二次相电流I2、容量S
2；
2)晶闸管
计算额定电压、额定电流、选择晶闸管型号，选择
4. 励磁电路；
4.励磁电路
1)励磁电路设计；
2)励磁电路元件参数计算；
5. 触发电路
1)为使线路简单，工作可靠，装置体积小，要求选用KC04、KC04组成的六脉冲集成触发电路；
2) 要求详细说明：
l 芯片主要引脚的作用及外围电路基本工作原理；
l KC04输入输出脉冲关系；
l 触发电路输出端与主电路晶闸管联接图；
l
6.电抗器的参数计算
1)使电流连续的临界电感量；
2)限制电流脉动的电感量；
3)综合考虑,系统实际应串入的电抗器电感量；

第三部分:参考文献(要求不少于5篇，注意格式规范)
1 王兆安，刘进军主编 . 电力电子技术(第5版) . 北京：机械工业出版社 . 2009
2 故绳谷主编 . 电机及拖动基础(上下册.第3版) . 北京：机械工业出版社 . 2005
3 石玉, 栗书贤等主编 . 电力电子技术题例与电路设计指导.
4 北京：机械工业出版社 . 2000
4 陈伯时主编 . 电力拖动自动控制系统(第2版) . 北京：机械工业出版社 . 2004

第四部分:本设计心得体会
第五部分：评分页（见附件）

第六部分:设计图纸（A4绘图纸）
10KW直流电动机不可逆调速系统的最终整体设计方案的电路图；
