120 平米独栋住宅空气源热泵供暖制冷和热水方案
一、 方案概况
太原郊区一独栋住宅面积 120 平方米 (非节能建筑)，拟采用空气源热泵作 为冬季采暖、夏季制冷和四季热水提供设备。
二、 供暖和制热水所需热能计算
1. 供暖计算依据：
依据《城市热力网设计规范》 CJJ34采暖热指标推荐值q(W/m2)：
食 堂餐 影剧院展
厅 览厅
100~130 80~105
医院、幼 托、商店
55~70
居 住 区 综 合
45~55
大礼堂体 育馆
100~150
学 校办 公
50~70
住 宅

40~45

太原属于温带大陆性季风气候， 全年平均气温在 4。3-9.2℃之间； 冬季采暖 期计算温度- 12℃，最低气温均值-20℃，极端最低气温-27 。8℃，平均温度—2。 6℃.
CJJ34采暖热指标推荐值是标准节能建筑按采暖期室外计算温度和室内维持 18℃计算的每期平米所需热负荷，在确定具体设计对象的热负荷时，还应考虑房 屋的结构、墙体保温、门窗密封、朝向和风力等因素；
采暖热负荷计算工式为： W = c ·㎡(kw.h)
式中： w—-采暖热负荷量(kw.h)； c——单位采暖负荷。
2. 供暖所需热能计算
考虑到住宅为非节能建筑,采暖热负荷按 70W 每平方计算，则：
120 平米住宅所需热负荷为 70 х 120/1000=8 。4KW
3。 制热水所需热能计算
考虑住宅常住 5 人,每人每天平均需 55 度热水 60 升,按冷天平均进水温度 10 度计算最大所需热能，则：
5х60х(55- 10) х 1。 163/1000=15.7KW
三、 功率配置和设备选型
制热水需热能 15.7KW， 按设备每天工作运行 8 小时计算,每小时所需功率为

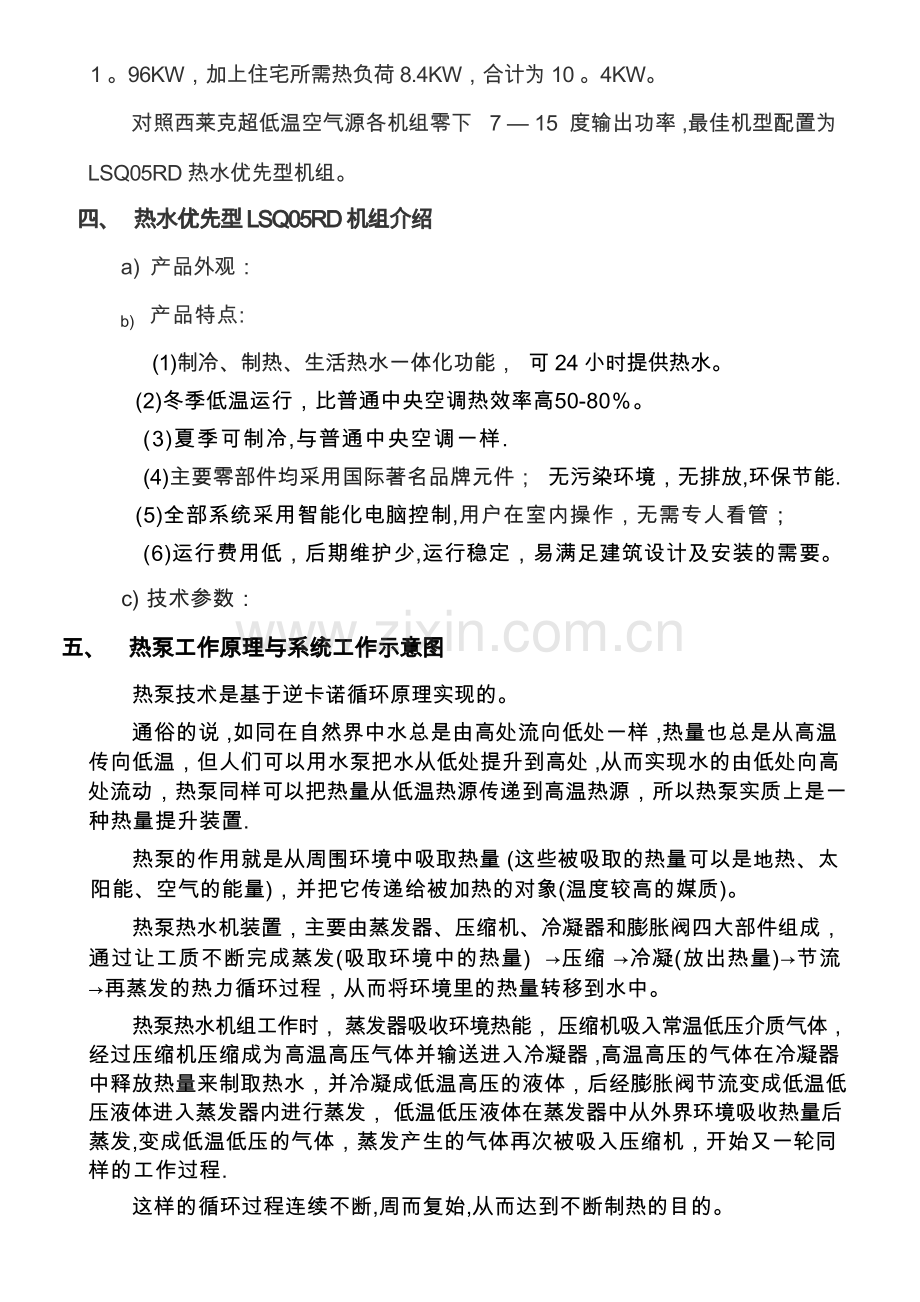

1 。96KW，加上住宅所需热负荷 8.4KW，合计为 10 。4KW。
对照西莱克超低温空气源各机组零下 7 — 15 度输出功率 ,最佳机型配置为
LSQ05RD 热水优先型机组。
四、 热水优先型 LSQ05RD 机组介绍
a) 产品外观：
b) 产品特点:
(1)制冷、制热、生活热水一体化功能， 可 24 小时提供热水。
(2)冬季低温运行，比普通中央空调热效率高50-80％。
(3)夏季可制冷,与普通中央空调一样.
(4)主要零部件均采用国际著名品牌元件； 无污染环境，无排放,环保节能.
(5)全部系统采用智能化电脑控制,用户在室内操作，无需专人看管；
(6)运行费用低，后期维护少,运行稳定，易满足建筑设计及安装的需要。
c) 技术参数：
五、 热泵工作原理与系统工作示意图
热泵技术是基于逆卡诺循环原理实现的。
通俗的说 ,如同在自然界中水总是由高处流向低处一样 ,热量也总是从高温 传向低温，但人们可以用水泵把水从低处提升到高处 ,从而实现水的由低处向高 处流动，热泵同样可以把热量从低温热源传递到高温热源，所以热泵实质上是一 种热量提升装置.
热泵的作用就是从周围环境中吸取热量 (这些被吸取的热量可以是地热、太 阳能、空气的能量)，并把它传递给被加热的对象(温度较高的媒质)。
热泵热水机装置，主要由蒸发器、压缩机、冷凝器和膨胀阀四大部件组成， 通过让工质不断完成蒸发(吸取环境中的热量) →压缩 →冷凝(放出热量)→节流 →再蒸发的热力循环过程，从而将环境里的热量转移到水中。
热泵热水机组工作时， 蒸发器吸收环境热能， 压缩机吸入常温低压介质气体， 经过压缩机压缩成为高温高压气体并输送进入冷凝器 ,高温高压的气体在冷凝器 中释放热量来制取热水，并冷凝成低温高压的液体，后经膨胀阀节流变成低温低 压液体进入蒸发器内进行蒸发， 低温低压液体在蒸发器中从外界环境吸收热量后 蒸发,变成低温低压的气体，蒸发产生的气体再次被吸入压缩机，开始又一轮同 样的工作过程.
这样的循环过程连续不断,周而复始,从而达到不断制热的目的。

1.热泵工作原理示意图：
在工作时，把环境介质中贮存的能量 Q 通过蒸发器进行吸收；热泵本身做功
A
消耗的能量， 有部分转化为热能 Q； 热泵循环工质在冷凝器中释放的热量 Q 等于
B C
Q +Q， 由此可以看出， 热泵输出的能量为机组做功产生的热能 Q 和热泵环境中吸
A B B
收的热量 Q 因此,采用热泵技术可以节约大量的加热电能.
A
2。系统工作示意图:
六、 系统设备配置及报价表
单位(元)
设备或项目名称
超低温空气源热泵 热水优先型机组
热水保温储水箱
采暖缓冲水箱
循环水泵
电动三通阀
补水开关
阀门
自动排气阀
过滤器
管材、管件及保温
运输安装调试费
合计
税金
总工程造价

数量

1

1
1
1
2
1
8
2
1
单价

31800

3600
1800
1500
360
35
35
65
120

41985 元

41985 元
品牌

西莱克

西莱克
西莱克
威乐
西门子
不锈钢
自动
全铜
全铜

5％
型号

LSQ08RD

300L
150L
250W
DN25
DN25
DN25
DN25
DN25
合计

31800

3600
1800
1500
720
35
280
130
120
500
1500
序 号
1

2
3
4
5
6
7
8
9
10
11
12
13
14

注 : 以上配置不包含采暖、制冷末端和设备外电源线及用水末端系统。 如采用风机盘管采暖、制冷，按五个末端计算,约需费用为：
5＊2000=10000 元。
七、运行费用计算
1.采暖费用计算：

根据太原气温资料统计，在采暖期 150 天中, 以下各温度段的平均天数为：
1) -25 度- 11 度为 7 天； 2)- 11 度~-3 度为 45 天；
3) -3 度~5 度为 70 天； 4) 5 度以上为 28 天。
根据采暖热负荷计算原理估算,各阶段所需热负荷每平方为：
70W 、45W、25W 和 10W
按照机组各工况输出功率和所需热负荷计算的总耗电量为： 70 х 120 х24/1000/9。 1х4.7х7=729 度 45 х 120х24/1000/11х4.7х45=2492 度 25 х 120 х24/1000/13 х4。 7х70=1822 度 10 х 120 х24/1000/15。 3х4.7х28=248 度
以上总合计为： 5291 度
供暖循环泵运行所需电量为：
250*16*150/1000=600 度
以民用电价每度 0.48 元计算采暖季总费用为:
0.48х(5291+600) =2828。 00 元
每平方每月取暖费用为：
2827/5/120=4。 7 元
2 。热水费用计算：
按照每吨水平均烧热到 55 度需 45KW/小时计算， 300 升水平均所需电量为: 0。 3 х45/15 х4。 7=4。 23 度
以民用电价每度 0 。48 元计算，每年每天 300 升热水所需费用为：
4.23 х0。 48 х365=741 元
3.夏季制冷费用与普通的中央空调一致
4.与其它方式采暖、热水设备经济费用对比

仍以上述 120 平方住宅采暖和制热水同样效果计算:

采暖方式
燃料价格
热比值
采暖季总运行费用
热水全年运行费用
集中供暖
4.8 元/㎡

2880 元

燃气供热
2． 05 元/㎡
75%
3760 元
1716 元
电锅炉
0． 48 元/度
95％
9400 元
4291 元
热泵机组
0． 48 元/度
350％
2540 元
1226 元

八、 售后服务
凭借我公司在本地区完善的服务网络、方便快捷的近距离服务、强大的 技术支持力量和严格控制的服务标准,坚持客服就在你身边的原则，在安装、 使用培训、 维修等方面坚持全心全意为用户服务的原则,我公司能对客户提供 以下服务：
1.技术培训
工程完工验收合格后 ,为了保证用户能正确掌握使用和正确维护方法 , 我公司免费为客户介绍系统的运行原理，现场讲解、示范操作方法，直到客 户能熟练掌握正确的使用和维护方法为止。
2.保修服务：
(1) 设备免费保修时间：热水箱免费保修5 年，主要部件(压缩机)保修 18 个 月,整机保修 1 年 。
(2) 保修期内,我方负责对所提供的设备整体系统维护，不再收取任何费用， 但人为因素，自然因素(如火灾、雷击等)造成的故障除外.
(3) 接到用户报修电话后我方 2 个小时内到达现场，排除故障.
(4) 保修期内， 第一年前 6 个月每半个月回访巡检一次， 共 12 次;其后每月定 期上门回访巡检一次，并对设备进行检修保养维护管道、阀门和保温材 料；控制系统所有的电子元器件的工作状态.
(5) 保修期内，我方为整个系统免费维护二次。
(6) 所有设备的服务方式均为我方上门保修， 即由我方派人员以设备使用现场 维修, 由此产生的一切费用均由我方承担.
3.保修期后的长期服务：
(1)我公司各种备品备件储备充足，对于保修后的维修，我方实行终身优惠 维修服务，对维修材料只收取材料工本费用，不另收取人工费。
(2)我公司售后部对每一项工程建档， 每月一次进行电话跟踪维修服务， 每季

一次进行人员跟踪维修服务，随时解决工程上的问题。
4.人员跟踪维修具体服务内容：
A.检查电控线路 . 电线、线管是不是外表是否完整，室外部分是否防潮、防 漏。确保运行良好.
B. 电控系统检查系统内所有探头温度显示是否正确,所有的电子元器件,设定 参数、自动反映是否正常.并调整恢复到好的工作状态。
C.管路系统： 检查管路相关阀门,是否处于正常状态， 相并管道及配件有无损 坏、漏水等。
D 。热泵制热循环系统检测：压力测试、出水温度检测：
E. 电控系统检测：电脑板输入输出检测电压电流的输出检测; F.空气循环系统检测：过滤网、蒸发器通检及电机风扇检测。
九、主体设备生产企业资质和生产质量标准：
佛山市西莱克空调设备有限公司所开发、生产的一系列空气源热泵热水设 备，均本着节能、先进、经济、方便的原则，通过优化的系统设计和严格的生产 管理，确保每一台出厂的产品均达到国家合格的规定标准。
1. 公司资质
产品生产许可证
ISO9001 认证
国家 CCC 认证
出口欧盟 CE 认证
欧洲实验室能效测试报告
欧洲 EN14511 能效认证
测试报告
检测报告
质量报告
商标证书
热泵空调专利证书
2.西莱克空调设备设计和生产所执行的标准及规范有：
GB/T21362-2008 商业或工业用及类似用途的热泵热水机
GB/T18430. 1—2001 《蒸汽压缩循环冷水(热泵)机组工商业用和类似用途 冷水(热泵)机组》
GB/T 1720— 1979 漆膜附着力测定法
GB/T 2423 . 17- 1993 电工电子产品基本环境试验规程试验 Ka:盐雾试验方法 GB 4208- 1993 外壳防护等级(IP 代码)
GB 4343。 1—2003 电磁兼容家用电器、电动工具和类似器具的要求
第 1 部分：发射产品类标准

GB 4343.2- 1999 电磁兼容家用电器、电动工具和类似器具的要求
第 2 部分：抗扰度产品类标准
GB 4706.1—2005 家用和类似用途电器的安全
第 3 部分:通用要求
GB 4706。 32-2004 家用和类似用途电器的安全热泵、空调器和除湿机的特 殊要求
GB/T 5226. 1- 1996 工业机械电气设备
第 4 部分：通用技术条件

GB 9237—2001
制冷和供热用机械制冷系统安全要求
GB/T 10870-2001
容积式和离心式冷水(热泵)机组性能试验方法
GB/T 13306- 1991
标牌
GB/T 13384- 1992
机电产品包装通用技术条件
GB 17625。 1- 1998
低压电气及电子设备发出的谐波电流限值
JB/T 4330- 1999
制冷和空调设备噪声的测定
十、公司简介：
山西百佳水环保设备有限公司位于太原市漪汾街麦特摩尔大厦十层十号室 , 公司前身是太原智林华净水设备有限公司，公司成立于 2005 年，是汇集系统设 计、产品销售、安装服务为一体的综合性、技术型和施工型的环保水处理企业。
公司主营业务有:家用净水、纯水、软水、管线饮水系列产品 ;商用净水、 软水、集团纯水系列产品；工程水处理、循环净化水处理和小型污水处理系列设 备；太阳能、空气能节约热水系列设备和空气能供暖设备等设计、销售、安装、 服务。
公司凭借先进的技术、丰富的经验、完善的管理和高素质的员工，能为用 户提供以策划方案、设备选择、安装调试到系统培训及售后服务等稳定完善的服 务。
公司本着诚信做人， 认真做事的原则,竭诚为广大新老客户提供免费的前期 策划、 可行型研究、 设备选型和技术论证等资询服务， 提供系统设计、 产品调用、 安装售后等工程业务,努力架起厂商与客户的桥梁，实现双赢效果、共同发展。
