1、职业培训教案机械制图课题:绘图的方法与步骤课题:绘图的方法与步骤课型:新授课+课堂练习教学目的:掌握正确的画图步骤教学重点:画图的方法和步骤教学难点:线段分析教具:挂图、圆规、三角板教学过程:一、画图前的准备工作1、准备好必需的制图工具和仪器。2、确定图形采用的比例和图纸幅面的大小。3、将图纸固定在图板的适当位置,使绘图时丁字尺、三角板移动自如。4、画出图框和标题栏。5、分析所画图形的尺寸及各线段的性质及画图的先后顺序,确定图形在图纸上的布局。二、画图步骤以图 1-24 所示的扳手为例说明画图的步骤1、图形分析扳手钳口是正六边形的四条边,16 是正六边形的内切圆直径。扳手弯头由 R18 和两个

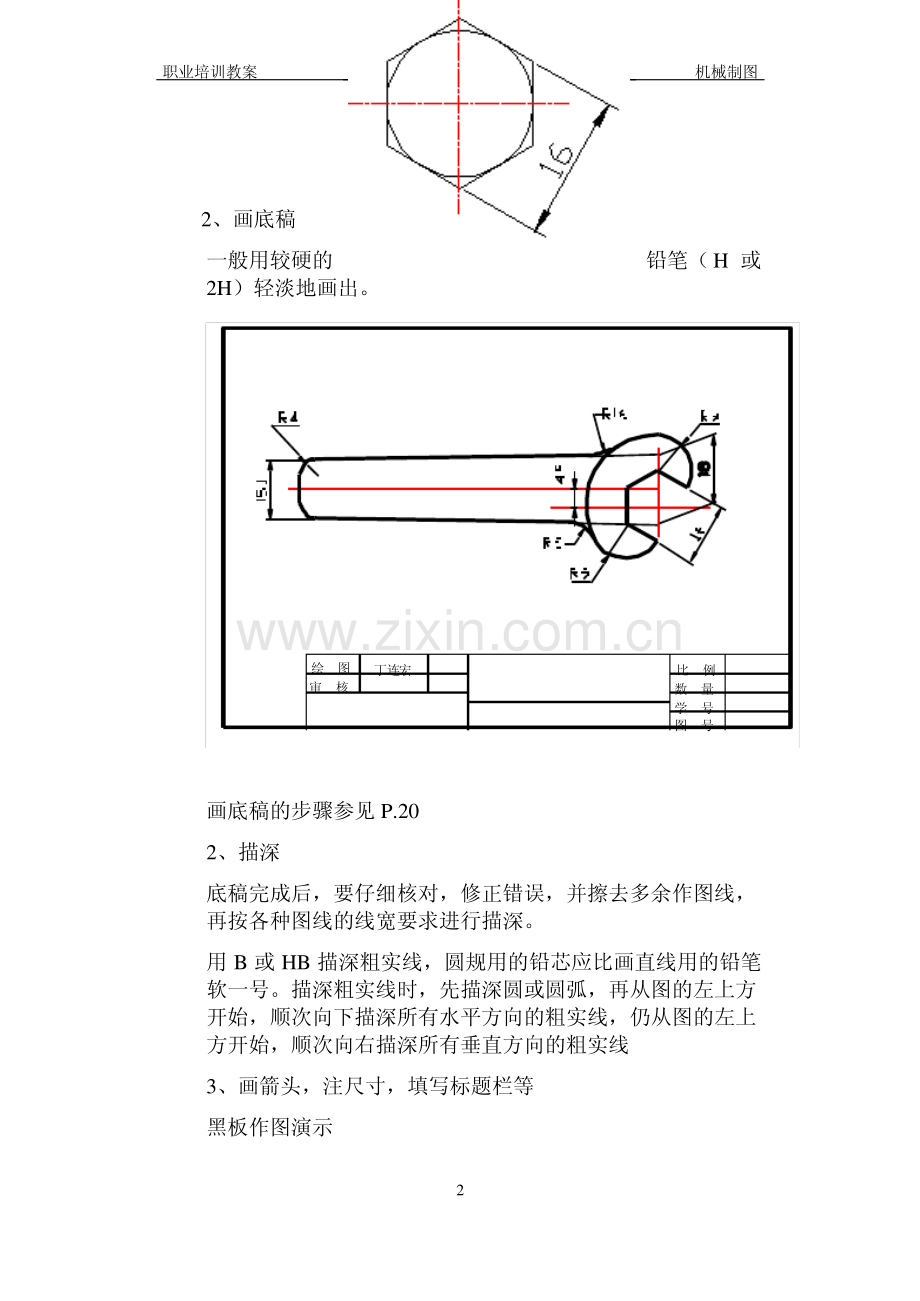

2、 R9 弧形组成,圆心位置已知,R16,R8,R4 均为连接圆弧。1职业培训教案机械制图2、画底稿一般用较硬的2H)轻淡地画出。铅笔(H 或绘审图核丁连宏比数学图例量号号画底稿的步骤参见 P.202、描深底稿完成后,要仔细核对,修正错误,并擦去多余作图线,再按各种图线的线宽要求进行描深。用 B 或 HB 描深粗实线,圆规用的铅芯应比画直线用的铅笔软一号。描深粗实线时,先描深圆或圆弧,再从图的左上方开始,顺次向下描深所有水平方向的粗实线,仍从图的左上方开始,顺次向右描深所有垂直方向的粗实线3、画箭头,注尺寸,填写标题栏等黑板作图演示2职业培训教案机械制图四、学生作图练习按图 1-24 板手的画图步骤作板手的平面图形学生作图讲评五、小结1、画图前的准备工作2、画图步骤教后感:3
