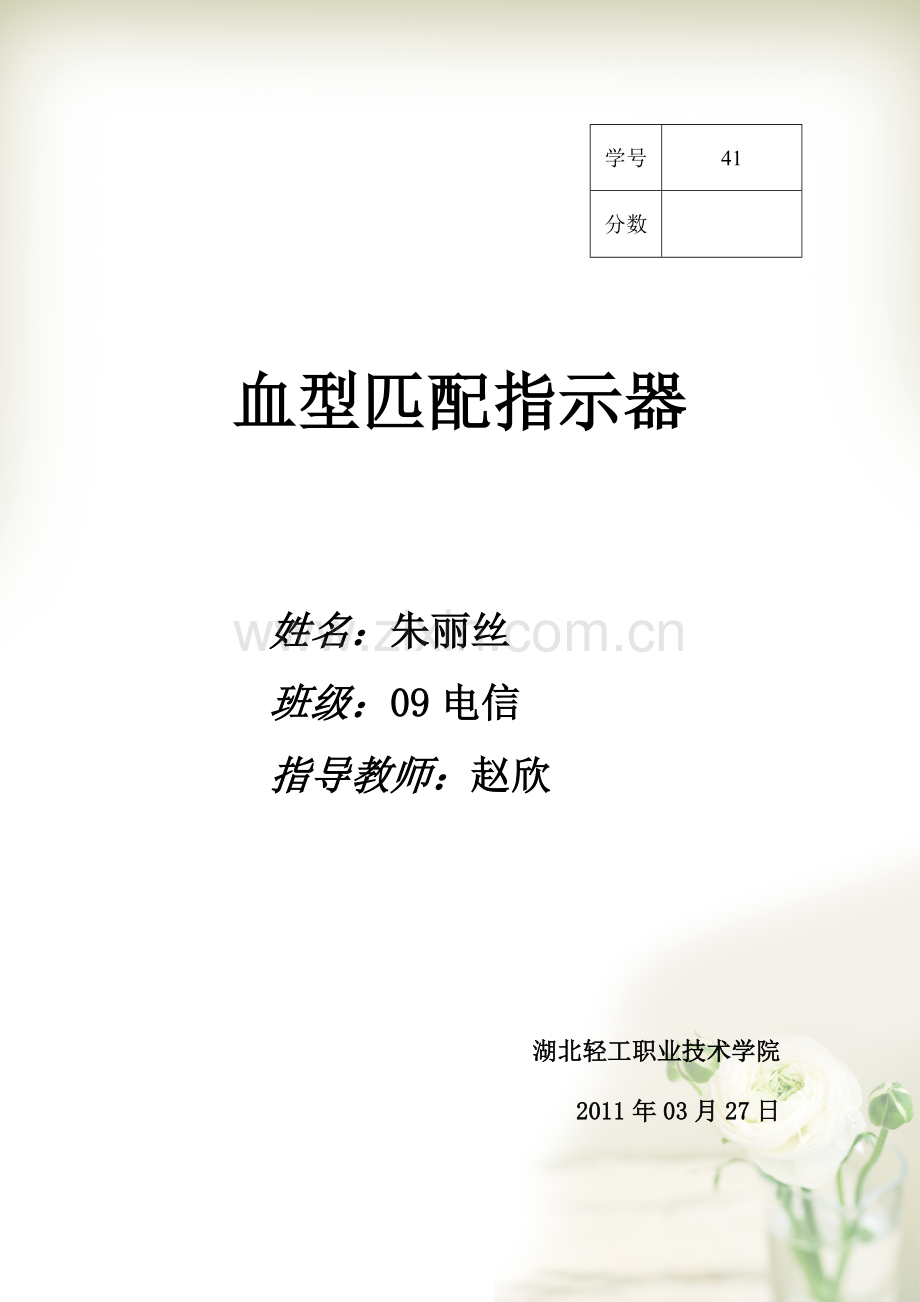

血型匹配指示器.doc_第1页
第1页 / 共10页
血型匹配指示器.doc_第2页
第2页 / 共10页


点击查看更多>>
资源描述
学号 41 分数 血型匹配指示器 姓名:朱丽丝 班级:09电信 指导教师:赵欣 湖北轻工职业技术学院 2011年03月27日 目录 第一章 概述 2 第二章 血型匹配指示器的电路原理 3 第三章 电路的调试与制作 5 第四章 总结与体会 8 第五章 附录 9 第一章 概述 每个人都拥有各自不同的血型,但并不是谁都清楚自己能接受哪些血型的人献血,能给哪些人献血。在献血、受血的时候,如果不清楚而搞错了,就会出很大问题。例如:如果B型血输给O型血,可引起凝集反应,也就是说血液凝结在一起,堵塞小血管,发生血液循环障碍,从而破坏肾功能,严重时甚至可致人死亡。 血型匹配指示器能够在操作人按下自己血型的对应按钮后,通过指示灯告诉操作人他的血能为哪些血型的人群服务;同时,操作人也能够知道按下某个按钮时,若自己血型对应的指示灯亮了,意味着自己可以接受这个血型的人群的献血。有了这个血型匹配指示器后,在受血时,就不会出现那些不必要的错误而造成不必要的严重后果。 我们这次制作的血型匹配指示器,每一个开关都代表一个受血者或献血者的血型,按下相应的开关后,亮绿灯代表是可以的,亮红灯代表不可以。 下面就是我们这次制作的详细过程。 第二章 血型匹配指示器的电路原理 一、 原理图: 二、 原理介绍: 血型匹配的原则是: (1) .O型血可以输给A、B、O型血,但O型血只能接收O型血; (2) .AB型血的人只能输给AB型血的人,但AB型可以接受A、B、O型血; (3) .A型血能输给A型血或AB型血,可以接受A型血或O型血; (4) .B型血能输给B型血或AB型血,可以接受B型血或O型血。 整个电路最主要的是采用了一个8选1的数据选择器来实现电路的逻辑功能。其次是用了2组开关来表示供血者和受血者的血型,其中用00来表示A型血,用01来表示B型血,用10来表示AB型血,用11来表示O型血(输血者和受血者均用开关如此来表示)。如果输血者与受血者的血型符合规定则绿灯亮,表示可以输血,否则就是红灯亮,表示不能输血。 第三章 电路的调试与制作 一、 芯片的介绍: 74LS151:有互补输出端(Y、W),Y输出原码,W输出反码。管脚图: 引出端符号: A、B、C 选择输入端 D0-D7 数据输入端 STROBE 选通输入端(低电平有效) W 反码数据输出端 Y 数据输出端 74LS00:2输入的与非门 74LS148:16脚集成芯片 二、 设计步骤: (1) 、确定输入变量和输出变量。通过对设计要求的分析,明确系统的外部控制条件,将其定为输入量;确定系统的结果,将其定为输出量。 (2) 、约定输入与输出的逻辑状态。用逻辑值“0”、“1”两种状态分别表示输入变量和输出变量的二种不同的逻辑状态。 (3) 、根据系统给定的功能叙述列出对应的真值表。 (4) 、根据真值表写出对应的逻辑函数表达式。对于一些复杂的系统设计,可以对逻辑函数表达式进行变换,直接用一些现成的逻辑电路芯片(如数据选择器)进行设计。 (5) 、根据逻辑表达式画出逻辑电路图,进而画出完整的电路。 三、 操作方法: 每一个开关都代表一个受血者或献血者的血型,按下总开关后,再按下输血者和受血者相对应的开关,如果输血者与受血者的血型符合规定则绿灯亮,表示可以输血,否则就是红灯亮,表示不能输血。 四、 实验目的: (1) 了解由逻辑原理图选择芯片的基本原则。 (2) 掌握电路接线绘制的基本方法。 (3) 理解电路外包装的思路。 (4) 掌握编写电路设计说明书的基本方法。 第四章 总结与体会 通过这次的实训,我更加熟练的掌握了一些知识,学会了自己以前没有掌握的一些知识点。 这次的实训,在最后的过程中,有三组血型的配对没有实现设计的效果。反复试了几遍都是如此,在接线、焊接点找了半天也没发现哪有问题,后来问其他的组,发现有好几组都跟我们出了相同的问题,连没有实现理想效果的几组血型都是同几组。我们觉得这不是偶然,后来经过老师的帮忙发现使我们的芯片资料找的有问题,又2个管脚弄反了,导致接的2组线路有问题。后来把那2组线换了后就好了,能够全部实现它的功能了。 通过这个问题,让我明白了,以后在做实验之前的准备工作要非常的小心,出不得一点错,否则对之后的工作会造成很严重的困扰。这准备工作就是整个实验的地基,是十分重要的部分,马虎不得。其次是这网上的东西也是不能尽信的,得多找一些资料才能保证其准确性。 我在此次的实训过程中,还明白了团结合作的重要性。如果各个组之间都不互相探讨,也就不会知道出错的地方是一样的,也就没那么容易找出出错的地方了。 以上就是我在此次实训中所获得的总结与体会。 第五章 附录 一、 元器件清单: 芯片:74LS151 74LS00 74LS148 电阻:10个1K的 开关:按键开关9个 发光管:一个 导线若干 二、 参考文献: 《电子电路分析制作与调试》 主编:夏敏磊 副主编:王燕 张伟 电子工业出版社 2010年8月版 第9页 共9页
