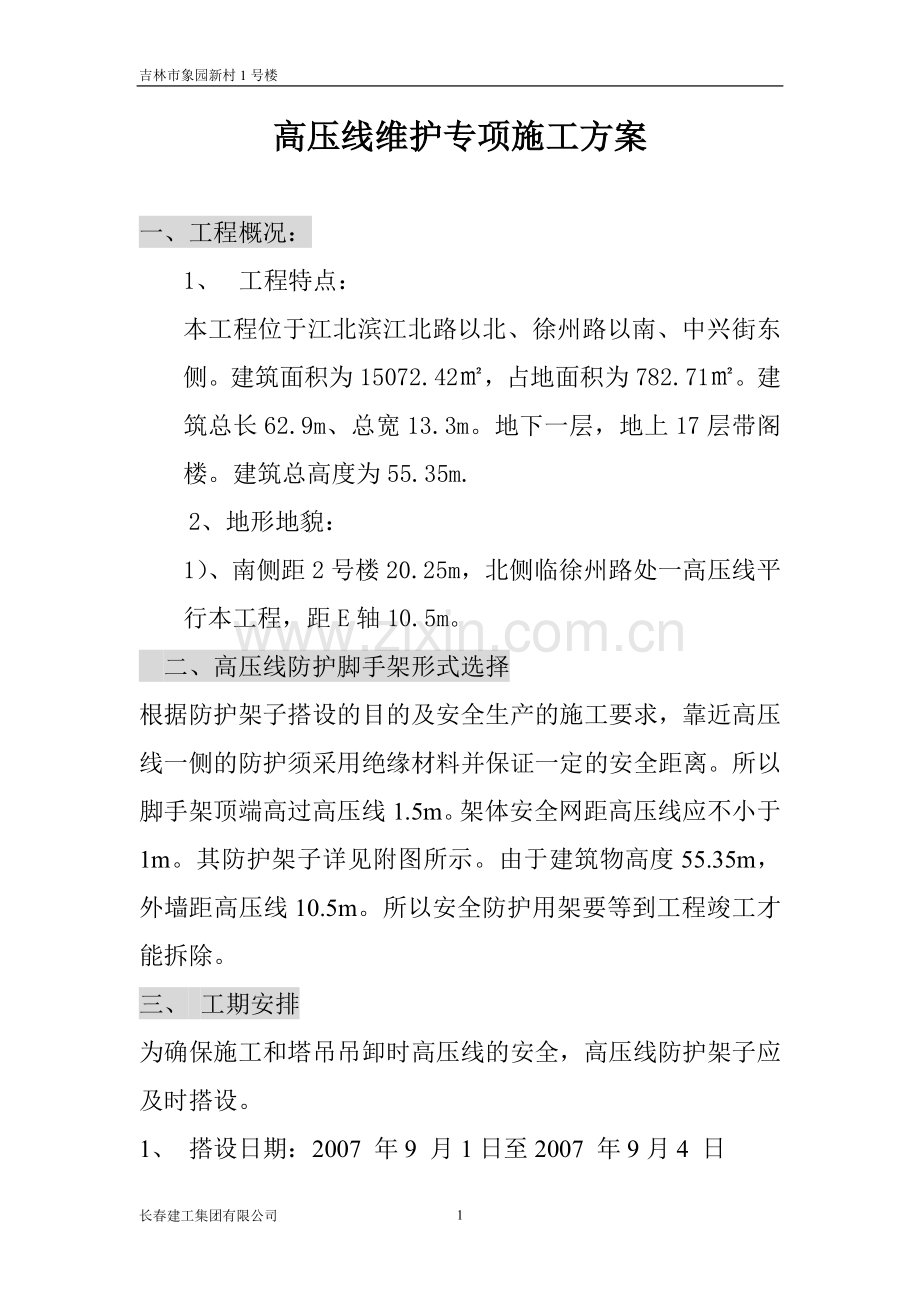

吉林市象园新村1号楼
高压线维护专项施工方案

一、工程概况：
1、 工程特点：
本工程位于江北滨江北路以北、徐州路以南、中兴街东侧。建筑面积为15072.42㎡，占地面积为782.71㎡。建筑总长62.9m、总宽13.3m。地下一层，地上17层带阁楼。建筑总高度为55.35m.
　　2、地形地貌：
1）、南侧距2号楼20.25m，北侧临徐州路处一高压线平行本工程，距E轴10.5m。
二、高压线防护脚手架形式选择
根据防护架子搭设的目的及安全生产的施工要求，靠近高压线一侧的防护须采用绝缘材料并保证一定的安全距离。所以脚手架顶端高过高压线1.5m。架体安全网距高压线应不小于1m。其防护架子详见附图所示。由于建筑物高度55.35m，外墙距高压线10.5m。所以安全防护用架要等到工程竣工才能拆除。
三、 工期安排
为确保施工和塔吊吊卸时高压线的安全，高压线防护架子应及时搭设。
1、 搭设日期：2007 年9 月1日至2007 年9月4 日

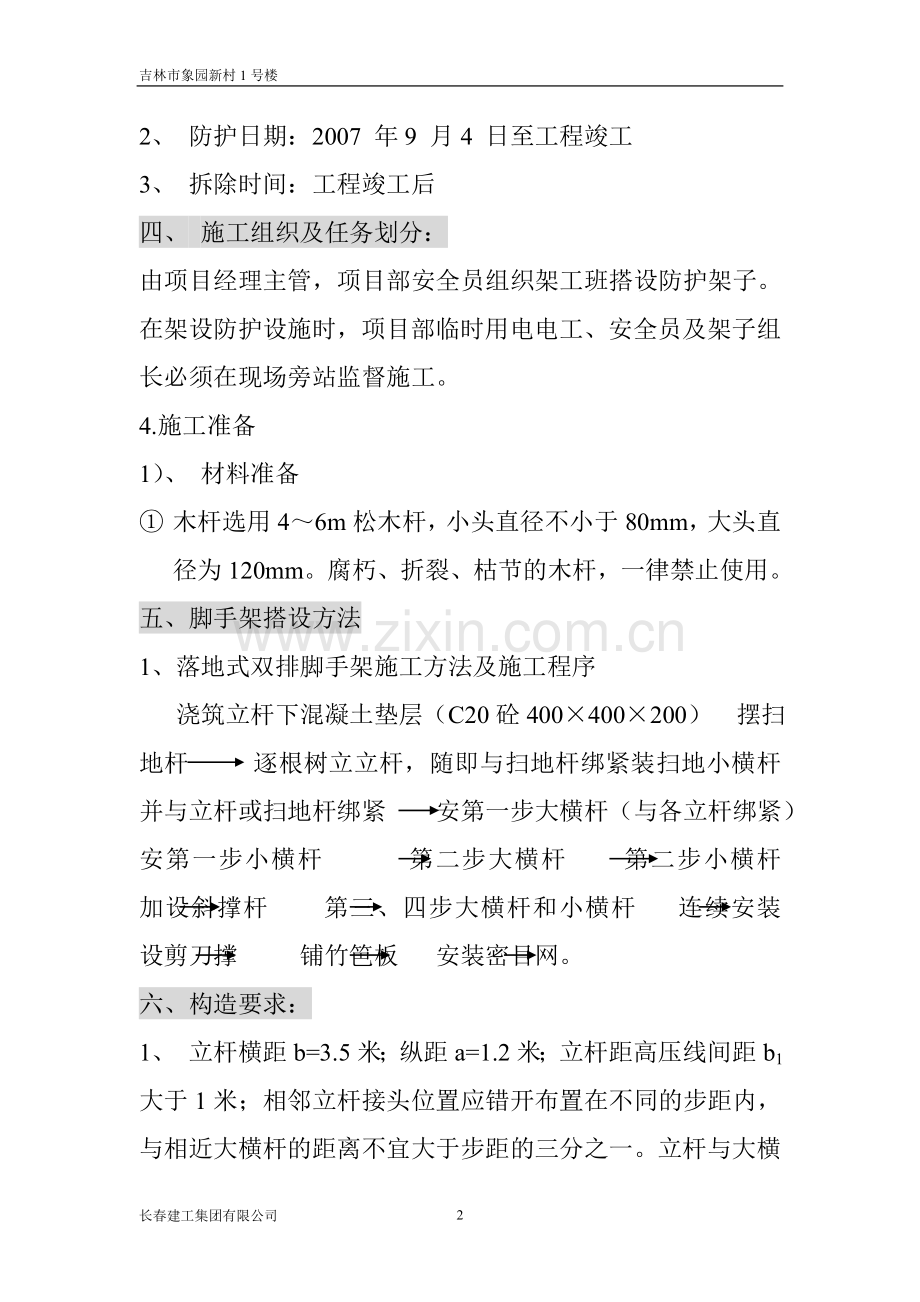

2、 防护日期：2007 年9 月4 日至工程竣工
3、 拆除时间：工程竣工后
四、 施工组织及任务划分：
由项目经理主管，项目部安全员组织架工班搭设防护架子。在架设防护设施时，项目部临时用电电工、安全员及架子组长必须在现场旁站监督施工。
4.施工准备
1）、 材料准备
① 木杆选用4～6m松木杆，小头直径不小于80mm，大头直径为120mm。腐朽、折裂、枯节的木杆，一律禁止使用。
五、脚手架搭设方法
1、落地式双排脚手架施工方法及施工程序
浇筑立杆下混凝土垫层（C20砼400×400×200） 摆扫地杆 逐根树立立杆，随即与扫地杆绑紧装扫地小横杆并与立杆或扫地杆绑紧 安第一步大横杆（与各立杆绑紧） 安第一步小横杆 第二步大横杆 第二步小横杆 加设斜撑杆 第三、四步大横杆和小横杆 连续安装 设剪刀撑 铺竹笆板 安装密目网。
六、构造要求：
1、 立杆横距b=3.5米；纵距a=1.2米；立杆距高压线间距b1大于1米；相邻立杆接头位置应错开布置在不同的步距内，与相近大横杆的距离不宜大于步距的三分之一。立杆与大横杆必须绑紧，不得隔步设置或遗漏。立杆的垂直偏差按架高的1/400—1/600进行控制，使其全高偏斜不大于 10cm。
3、 纵向水平杆（即大横杆）步距h=1.6米。
纵向水平杆的构造应符合下列规定：
1）纵向水平杆设置在立杆内侧， 其长度不宜小于3 跨。
纵向水平杆的接头应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3。同一排大横杆的水平偏差不大于该排脚手架总长度的1/300，且不大于5cm。相邻步距的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。
3、横向水平杆（小横杆）贴近立杆布置，搭与大横杆之上并绑紧。在相邻立杆之间根据需要可加设1根或2根横向水平杆。在任何情况下，均不得拆除贴近立杆的小横杆。
4、剪刀撑沿脚手架两端起，两个大面设三道连续式剪刀撑。剪刀撑应沿架高连续布置，设置在外立杆外侧，两立杆里侧每3根立杆设一道剪刀撑垂直于两大面立杆。靠建筑物一侧挂2000目密目式安全网。距高压线顶1m处铺设两层竹笆板防护。
七、搭接、拆除要点与注意事项：
1、地基处理
1）、夯实地表土保证承载力在49-78KN/ m2。并在立杆下浇筑混凝土垫层。
2、 杆件搭设
1）、按照规定尺寸方法进行搭设。
2）、注意杆件搭设顺序。
3）、腐朽、折裂、枯节的木杆，一律禁止使用。
4）、搭设工人必须配挂安全带。
5）、随时校正水平和垂直偏差，避免偏差过大。
6）、没有完成的脚手架，每日收工时，一定要保证架子稳定，以免发生意外。
3、搭、拆脚手架的注意事项
1）、划出工作区标志，禁止行人进入。
2）、严格遵守拆除程序，由上而下，后绑先拆，先绑后拆，一般是先拆栏杆、脚手板、剪刀撑，而后拆小横杆、大横杆、立杆等。
3）、统一指挥，上下呼应，动作协调，以防坠落；应设专人看护。
4）、材料工具要用滑轮和绳索或吊车运送，不得乱扔。
八、安全技术措施：
1、对各班组进行安全用电教育，特别电工、塔吊驾驶员除必要的安全交底、教育外；针对场内的高压线安全，要求每日交接班检查，任何人员未经许可不得入内。 项目部把高压线立为重大危险源，针对重大危险源制定专职安全员每日巡检，项目部周检制度。
2、 因为该处位于塔吊工作臂下方，因此，规定北侧塔吊垂直防护架处的工作半径为西侧23.3m，以防发生碰撞高压线安全保护架。
3、 为防止塔吊臂碰撞保护架，现场设监管人一名，负责监督场保护架边堆放材料。
4、塔吊设专职指挥一名，在高压线上方吊物时有专人指挥。
九、维护长度计算
1. 吊车高度65.5m。
2. 维护高度18m（估）
3. 吊车限位40m
4. 吊车距维护架距离23米
按吊钩垂直计算吊车每侧需防护距离：
LWEI= 402—232
=32.7m
每侧增加5米防护
L总=32.7×2+5×2
=75.4m
5
长春建工集团有限公司
