浩辰CAD教程机械2012之十五：提高绘图效率技巧
在CAD绘图中，我们关注的不仅是图绘制的是否正确，还关注绘图的速度是否快。要想提高绘图的效率，我们除了要掌握绘图基本知识、经常进行实践外，还需要遵循一定的作图则。下面的CAD教程中，我们就以浩辰CAD机械2012软件为例，介绍几种提高绘图效率的技巧。
1．在绘图步骤上，我们最好按照设置图幅—设置单位及精度—建立若干图层—设置对象样式—开始绘图这样的步骤，以提高绘图的规范性。

图1
2．绘图始终使用1：1比例，如果需要改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。
3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。
4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
5．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。
6．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

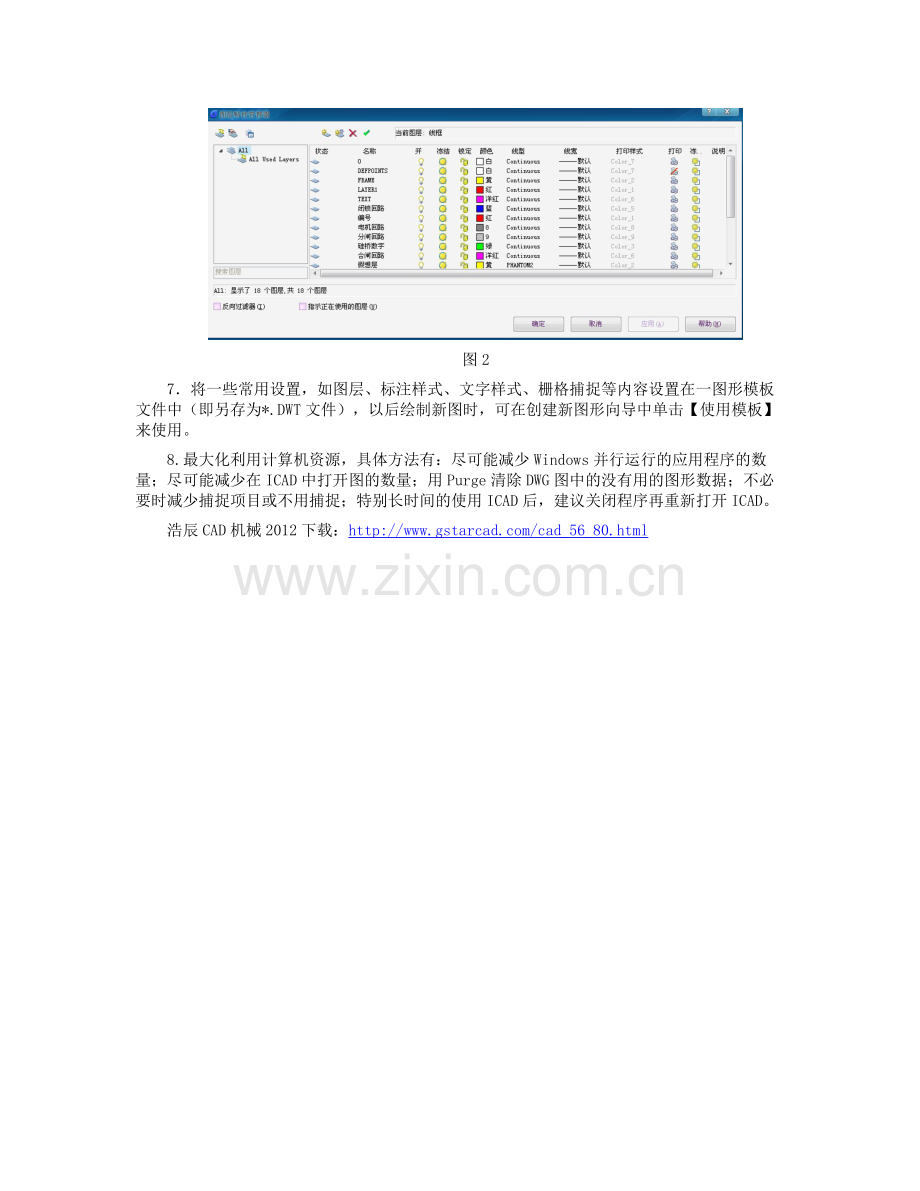

图2
7．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWT文件），以后绘制新图时，可在创建新图形向导中单击【使用模板】来使用。
8.最大化利用计算机资源，具体方法有：尽可能减少Windows并行运行的应用程序的数量；尽可能减少在ICAD中打开图的数量；用Purge清除DWG图中的没有用的图形数据；不必要时减少捕捉项目或不用捕捉；特别长时间的使用ICAD后，建议关闭程序再重新打开ICAD。
浩辰CAD机械2012下载：
