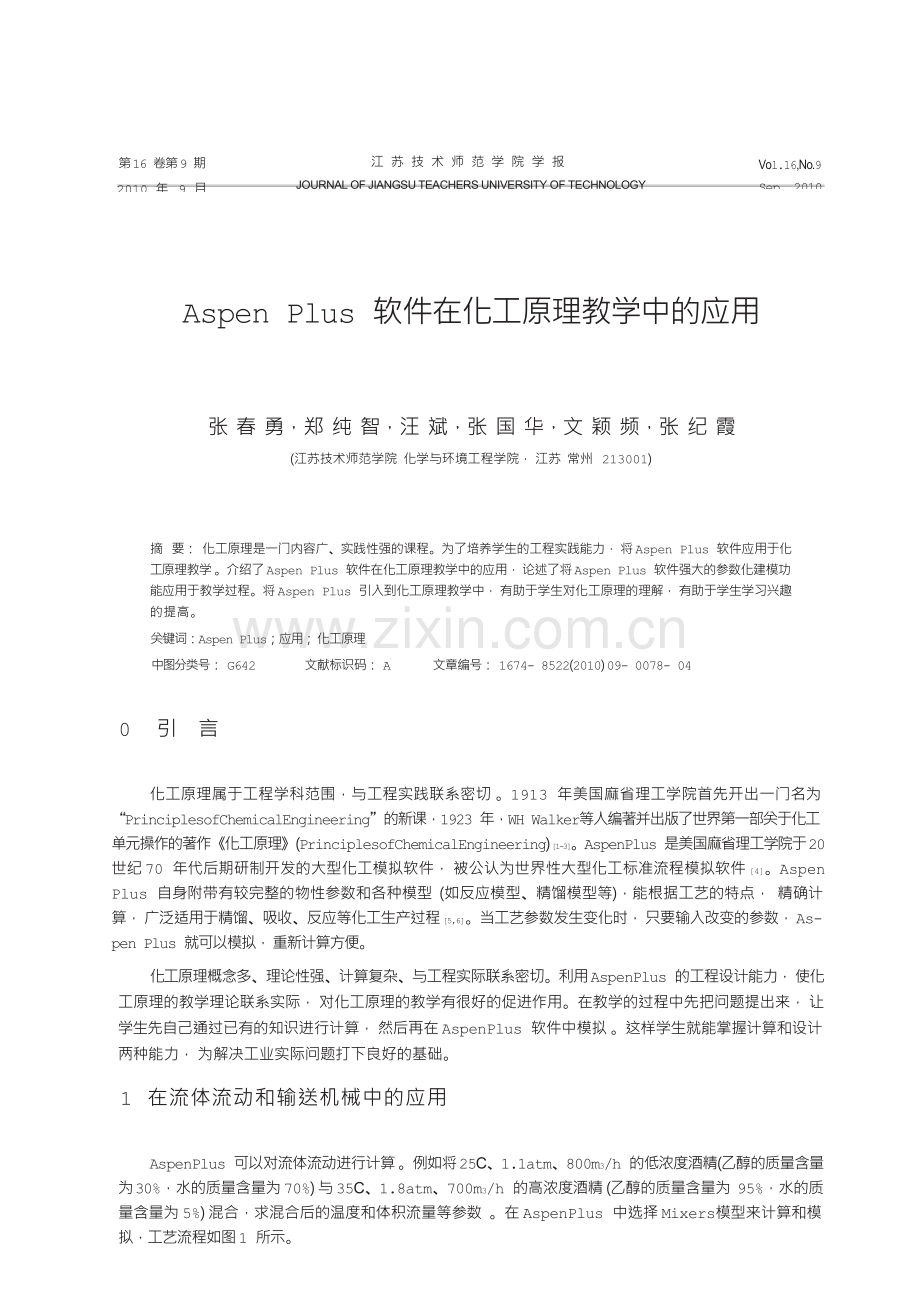

Aspen Plus 软件在化工原理教学中的应用

张 春 勇，郑 纯 智，汪 斌，张 国 华，文 颖 频，张 纪 霞
(江苏技术师范学院 化学与环境工程学院， 江苏 常州 213001)

摘 要： 化工原理是一门内容广、实践性强的课程。为了培养学生的工程实践能力， 将 Aspen Plus 软件应用于化 工原理教学 。介绍了 Aspen Plus 软件在化工原理教学中的应用， 论述了将 Aspen Plus 软件强大的参数化建模功 能应用于教学过程。将 Aspen Plus 引入到化工原理教学中， 有助于学生对化工原理的理解， 有助于学生学习兴趣 的提高。
关键词：Aspen Plus；应用； 化工原理
中图分类号： G642 文献标识码： A 文章编号： 1674- 8522(2010) 09- 0078- 04

0 引 言

化工原理属于工程学科范围，与工程实践联系密切 。1913 年美国麻省理工学院首先开出一门名为 “PrinciplesofChemicalEngineering”的新课，1923 年，WH Walker等人编著并出版了世界第一部关于化工 单元操作的著作《化工原理》(PrinciplesofChemicalEngineering) [1-3]。AspenPlus 是美国麻省理工学院于 20 世纪 70 年代后期研制开发的大型化工模拟软件， 被公认为世界性大型化工标准流程模拟软件 [4]。Aspen Plus 自身附带有较完整的物性参数和各种模型 (如反应模型、精馏模型等)，能根据工艺的特点， 精确计 算， 广泛适用于精馏、吸收、反应等化工生产过程 [5,6]。当工艺参数发生变化时， 只要输入改变的参数， As- pen Plus 就可以模拟， 重新计算方便。
化工原理概念多、理论性强、计算复杂、与工程实际联系密切。利用 AspenPlus 的工程设计能力， 使化 工原理的教学理论联系实际， 对化工原理的教学有很好的促进作用。在教学的过程中先把问题提出来， 让 学生先自己通过已有的知识进行计算， 然后再在 AspenPlus 软件中模拟 。这样学生就能掌握计算和设计 两种能力， 为解决工业实际问题打下良好的基础。
1 在流体流动和输送机械中的应用

AspenPlus 可以对流体流动进行计算 。例如将 25C、1.1atm、800m3/h 的低浓度酒精(乙醇的质量含量 为 30%，水的质量含量为 70%) 与 35C、1.8atm、700m3/h 的高浓度酒精 (乙醇的质量含量为 95%，水的质 量含量为 5%) 混合，求混合后的温度和体积流量等参数 。在 AspenPlus 中选择 Mixers模型来计算和模 拟，工艺流程如图 1 所示。
打开模型 MIXERS的规定框， 输入模拟方法和设计任务相对应的参数， 点击工具栏中运行按钮进行 模拟计算 。查看结果视图， 求出混合后的温度为 29.62C、体积流量为 1489.18m3/h、压力为 1.1 atm。

收稿日期：2010-4-27；修回日期：2010- 5- 11
作者简介： 张春勇(1978-)，男，江苏东台人， 讲师，硕士。

第 9 期 张春勇 郑纯智 汪 斌 等：Aspen Plus 软件在化工原理教学中的应用 79
在化工生产过程中， 通常使用泵来输送流体， 这就需要对泵进行设计。泵的设计过程包括管路系统的 确定、泵参数的计算和泵的核算等。在使用 AspenPlus 教学过程中， 先用 AspenPlus 软件画出流程图， 输 入必要的参数， 再进行模拟。AspenPlus 可以计算出泵出口压力， 也可以计算出出口压力、流量、有效汽蚀 余量、轴功率等重要数据[7]。
例如可以提出这样一个问题：一台离心泵将 40C、2bar 的苯加压到 5bar，苯的流量为 80 m3/h，离心泵 的效率为 70.05%，电机的效率为 85.98%，求泵提供给流体的功率 、泵所需要的轴功率 、以及电机消耗的 电功率。
2 在传热中的应用

AspenPlus 软件提供了 7 种换热器模型， 它们分别是 Heater、HeatX、MHeatX、Hetran、Aerotran、HXFlux 和 HTRIXIST。
设计换热器的过程是先依据经验初步估计总传热系数， 计算传热面积， 确定换热器的结构尺寸， 然后 计算压降， 最后核算。在设计过程中， 要先使用 AspenPlus 模拟软件中的 AspenPinch 来选择管长、流体流 径、管子尺寸与排布、管束与壳体的直径、折流板的结构与尺寸等。例如可以提出这样一个问题：用 20C、 1.0 MPa、60 000 kg/h 的水冷却 200C、0.4 MPa、10 000kg/h 的混合物(苯的质量含量为 50%，苯乙烯的质量 含量为 20%，水的质量含量为 10%，乙苯的质量含量为 20%)，计算换热任务和换热器面积。在AspenPlus 中选择 HEAT模型来计算和模拟，工艺流程如图 2 所示。模拟的结果：换热器的任务为 436 421.34 cal/sec、换热器面积为 20.22m2。

图 1 混合器工艺流程
3 在精馏中的应用

图 2 热交换器工艺流程

精馏和蒸馏是分离液体混合物常用的单元操作手段之一。精馏和蒸馏是利用混和物中各组分间挥发 性的不同实现混合物的分离。在进行设计前， 需要知道物质的 T-x-y 图或相对挥发度。数据的来源有数据 库查询、文献查询、实验测取和理论计算等。AspenPlus 自带有约 1 773 种有机物、2 450 种无机物、3 314 种固体物、900 种水溶电解质的基本物性参数的物性数据库，还有丰富的状态方程和活度系数方法可以 用来估算物性 。对于所需的 T-x-y 图等数据可以通过查找 AspenPlus 物性数据库， 物性数据库中没有的 还可以通过 AspenPlus 软件提供的物性估算功能进行理论计算[8]。
使用 AspenPlus 模拟软件， 对液体混合物进行模拟计算， 可以得出精馏塔的塔板数 、回流比、进料位 置等主要操作参数及工况条件[9]。以混合二异丙苯精馏分离为例进行模拟， 料液处理能力 1kg/s，间二异丙 苯的质量分数为 40%，对二异丙苯的质量分数为 60%，饱和液体进料， 进料温度为 25C，压力为 1.1atm， 塔顶为全凝器， 间二异丙苯的回收率 99.83%，对二异丙苯的回收率 0.17%，冷凝器 1atm，再沸器 1.3atm，

80 江 苏 技 术 师 范 学 院 学 报 第 16 卷
用活度系数模型 NRTL-RK来计算汽液相平衡。用 AspenDSTWU(简捷法精馏设计) 塔模型来计算和模拟 精馏塔，装置工艺流程如图3 所示。
打开精馏塔的规定框， 输入模拟方法和设计任务相对应的参数， 其中回流比事先不确定， 输入任意 值 。点击工具栏中运行按钮进行模拟计算 。查看结果视图， 得出最小回流比为 15.98。
使用 Aspen软件中灵敏度分析工具， 进行灵敏度分析， 考查回流比和塔板数之间的关系， 计算结果见 图 4。

图 3 精馏工艺流程 图 4 回流比与塔板数的关系
工艺上需要选择合适的回流比， 一般取最小回流比
的 1.2~2.0 倍，取 1.3 倍的比较普遍。在模拟中回流比取
20.78。
轻关键组分间二异丙苯的回收率与塔板数之间的
关系也是精馏塔设计中要考虑的主要因素。间二异丙苯
的回收率和塔板数之间的灵敏度关系见图 5。
由图 5 可以看出， 随着间二异丙苯的回收率的增大
塔板数随之增大 。当间二异丙苯的回收率大于 0.9 983
以后，随着回收率的增大塔板数急剧增大 。而且塔板数
的急剧增加， 对分离能力无明显提高， 分离能力已经达
图 5 间二异丙苯的回收率和塔板数之间的关系
到了一个边界值。

4 在吸收与脱吸中的应用

在 AspenPlus 的模拟中， 吸收和精馏使用相同的模型 。AspenPlus 中的 Rad Frac 模型可以用于计算 精馏塔和吸收塔 。吸收塔的计算过程与精馏塔计算略有不同，冷凝器和再沸器没有，气体进料板为 “N+1”。
脱吸过程是吸收的逆过程， 也在吸收塔中进行。脱吸与吸收的相同处是计算方法和设备均相同。不同 的是溶质组分在液相中的实际浓度总是大于与气相成平衡的浓度。因此,脱吸塔的计算过程， 与吸收塔计 算基本相同， 唯一不同的是物料的含量不同。
5 结 语

从 AspenPlus 模拟软件在化工原理教学中的应用看出， AspenPlus 模拟软件能把化工原理中复杂的 过程计算用计算机软件来计算， 而且能模拟出化工生产的过程 。把 AspenPlus 软件应用到化工原理教学

第 9 期 张春勇 郑纯智 汪 斌 等：Aspen Plus 软件在化工原理教学中的应用 81
中，可以理论联系实际， 学生看到的都是实际的工程实例， 这样,不仅能提高学生的学习兴趣， 而且可以促 进学生解决工程实际问题的能力， 提高教学效率， 为教学改革开辟新的路径。
参考文献：
[1] 张颂红，姚克俭．化工原理课程教学中创新教育的探索与实践[J]．化工高等教育,2003,77(3):83-84.
[2] 张春勇，郑纯智，文颖频．环境工程专业化工原理课程教学改革探索 [J].江苏技术师范学院学报： 自然科学版,2008,14(1) :
74- 77.
[3] 李功样．“化工原理”课程的教学改革实践[J]．广东工业大学学报：社会科学版，2002,2(2) 48- 50.
[4] SamejkalQ, SoosM. ComparisonofcomputersimulationofreactivedistillationusingASPENPLUSand HYSYSsoftware[J].Chem EngProcess,2002 ,41 (5) :413-418.
[5] ASPENTechnologyInc. ASPENPLUSGUIDE.1994.
[6] 陈会，梅智明．Aspenplus 模拟环丁砜萃取精馏苯乙烯工艺过程[J].齐鲁石油化工,2009,37(3) :182- 185. [7] 黄卫国．AspenPlus在泵选型设计中的应用[J]．高桥石化,2007,22(2) :27-30.
[8] 戚一文，方云进．物性估算在 ASPENPLUS软件中的应用[J].浙江化工,2007,38(1) :9- 11.
[9] 谢扬，沈庆扬．ASPENPLUS化工模拟系统在精馏过程中的应用[J]．化工生产与技术,1999,16 (3) :17-22,28.
