技能培训方案.docx

乌兰察布电业局农电实训基地
招标材料技术协议书

招标地址：凉城县电力有限责任公司
招标时间：从2010年9月30日至10月6日 联系人：马永宏 电话：[phone]

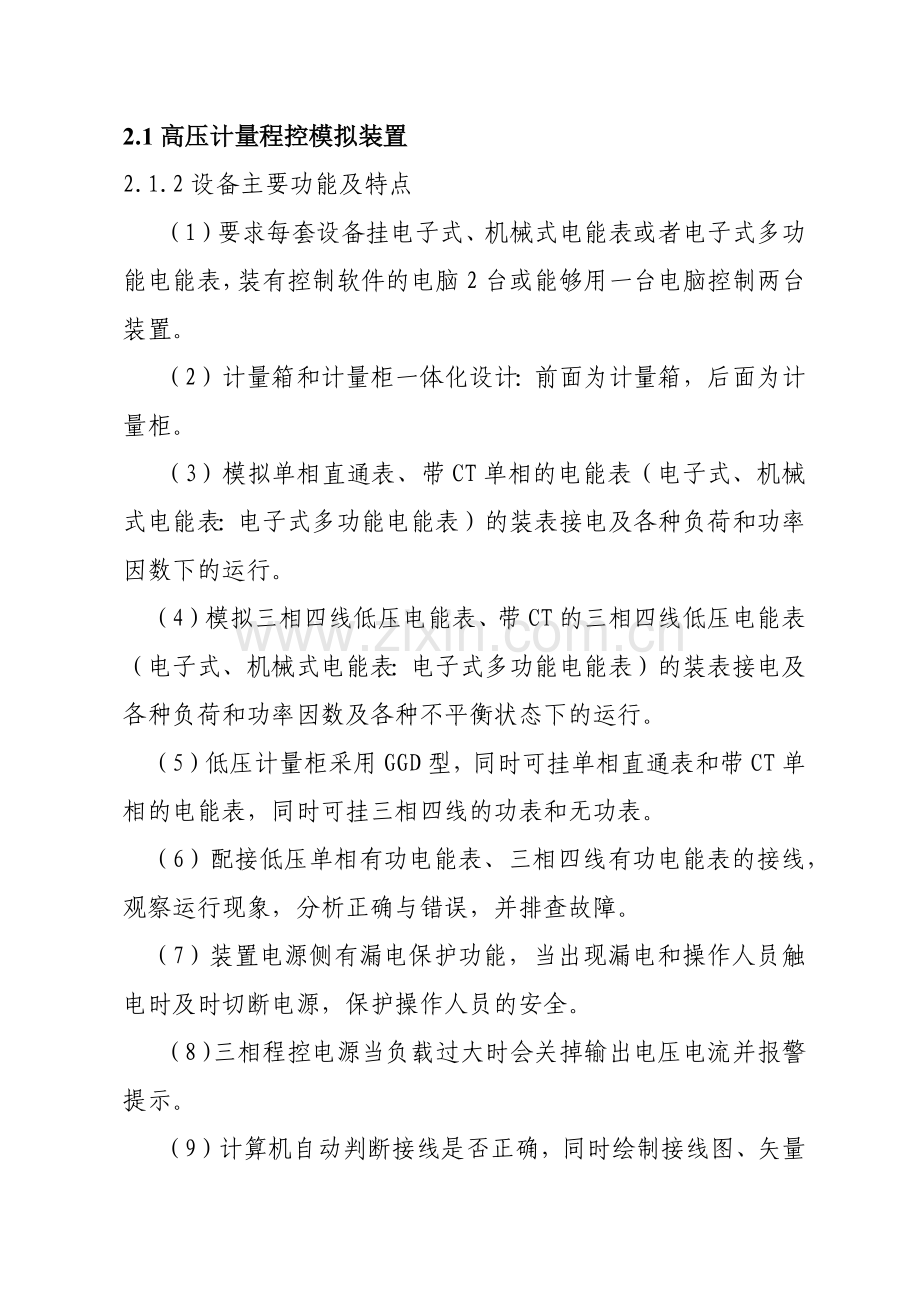

2.1高压计量程控模拟装置
2.1.2设备主要功能及特点
（1）要求每套设备挂电子式、机械式电能表或者电子式多功能电能表，装有控制软件的电脑2台或能够用一台电脑控制两台装置。
（2）计量箱和计量柜一体化设计：前面为计量箱，后面为计量柜。
（3）模拟单相直通表、带CT单相的电能表（电子式、机械式电能表：电子式多功能电能表）的装表接电及各种负荷和功率因数下的运行。
（4）模拟三相四线低压电能表、带CT的三相四线低压电能表（电子式、机械式电能表：电子式多功能电能表）的装表接电及各种负荷和功率因数及各种不平衡状态下的运行。
（5）低压计量柜采用GGD型，同时可挂单相直通表和带CT单相的电能表，同时可挂三相四线的功表和无功表。
（6）配接低压单相有功电能表、三相四线有功电能表的接线，观察运行现象，分析正确与错误，并排查故障。
（7）装置电源侧有漏电保护功能，当出现漏电和操作人员触电时及时切断电源，保护操作人员的安全。
（8）三相程控电源当负载过大时会关掉输出电压电流并报警提示。
（9）计算机自动判断接线是否正确，同时绘制接线图、矢量图并保存考核成绩，大大减轻老师现场查线的劳动强度，提高工作效率，提高单位时间内培训的人次。
（10）通过计算机设置低压计量柜的典型错误壮态。
（11）一台计算机可通过RS485总线通讯方式控制多台低压计量柜。
（12）系统具有语言提示功能。
（13）系统具有独立的计算功能。
（14）培训操作人员掌握电能计量技术监督标准和国家标准、电力行业标准、熟悉实际工作中遇到的各类情况。
（15）培训学员学习单相、三相四线电能表的结构组成、工作原理、性能特点、安装、运行及维护。
（16）培训学员针对单相、三相四线电能表异常运行进行错误分析及排查。
（17）培训学员追补电量、更正系统数的能力。
（18）培训学员在不同负荷状态下电流互感器的选择和电压电流导线的选择。
（19）培训学员认识电流互感器安匝比不对时电能表状态。
（20）培训学员认识缺相时电能表状态。
（21）培训学员装表接电工艺的培训、考核和技能鉴定。
（22）培训学员低压计量装置反窃电的技能。
2.1.3主要技术参数和技术指标
（1）程控三相电源输出电压：3×（57.7V）/100V；3×（220V）/380V。
（2）程控三相电源输出电流3×5A（100A）用户可选。
（3）程控三相电源电压、电流：幅度调节0～100%调节细度1%。
（4）程控三相电源输出频率：45HZ～65HZ调节细度0.1HZ
（5）程控三相电源输出相位：0～359.90调节细度0.10。
（6）电流表、电压表0.5级。
（7）程控三相电源具有过压和过流自动保护功能并具有接地保护端子。
（8）装置供电电源：220V，功耗≤1000VA。
2.2低压计量程控模拟装置
2.2.2设备主要功能及特点
使用虚负荷电源很好地解决了安全和耗电问题，又可以模拟阻性、容性和感性负荷下单相和三相四线表的计量运行情况。
（1） 可以模拟单相直通电能表（适用于电子式或机械式有功、无功电能表和电子式电能表、电子式多功能表）的装表接电及各种负荷和功率因数下和各种不平衡状态下的运行。
（2） 可以模拟单相带CT电能表（适用于电子式或机械式有功、无功电能表和电子式电能表、电子式多功能表）的装表接电及各种负荷和功率因数下和各种不平衡状态下的运行。
（3） 可以模拟带CT的三相四线有功和无功电能表（适用于电子式或机械式有功、无功电能表和电子式电能表、电子式多功能表）的装表接电及各种负荷和功率因数下和各种不平衡状态下的运行。
（4） 可以培训不同类型、规格的低压单相有功电能表、三相四线有功电能表、无有功能表的结构组成、工作原理、性能特点、安装、运行及维护要求。
（5） 可以模拟低压单相有功电能表、三相四线有功电能表、无有功电能表的正常与典型异常运行。
（6）进行低压计量装置的反窃电技术练习、培训和比赛，配接低压单相有功电能表、三相四线有功电能表、无有功电能表的接线，观察运行现象，分析正确与错误，并排查处理，教员可以直接在教练机上看到学员接线是否正确；大大减轻老师的现场查线的劳动强度；提高工作效率；提高单位时间内培训的人次。
（7）可以进行用电检查、抄表收费核算、装表接电、电能表修理及相应管理岗位上的人员的技能培训与考核。
（8）可以进行用电检查、抄表收费核算、装表接电、电能表修理及相应管理岗位上的人员的装表接电培训与考核。
（9）可以进行用电检查、抄表收费核算、装表接电、电能表修理及相应管理岗位的人员的接线工艺培训与考核。
（10）可以进行用电检查、抄表收费核算、装表接电、电能表修理人员的导线选择、互感器选择及表计选择的培训与考核。
2.3低压计量反窃电电仿真装置
2.3.1功能特点
（1）可以模拟现场单相直通电能表的窃电；
（2）可以模拟现场单相带CT的电能表的窃电；
（3）可以模拟现场三相四线带CT的电能表的窃电；
（4）可以模拟现场三相四线直通式电能表的窃电；
（5）可以模拟现场三相三线带CT的电能表的窃电；
（6）可以模拟改变单、三相电能表内部结构和参数的窃；
（7）可以模拟设有各种欠压、欠流、移相及改变电表参数的窃电方式；
（8）可以通过计算机设置各种窃电方式，设置后自动显示接线原理，并且可以一台计算机可以控制多台程控考核设备，统一进行故障设置，窃电方式以文字描述配合原理图形式显示，可通过题号及关键词进行索引，方便使用人员；
（9）装置后面可以挂接和演示至少32块该变内部参数的电能表；
（10）系统具有语音提示功能和独立的计时功能；
（11）系统设有电压型漏电保护和电流型漏电保护，所有电气器件均采用国内知名品牌、确保操作者的人身安全，设有过流短路保护装置保证设备安全；
（12）机柜采用高档材料，外形美观，机柜前门装有优质钢化玻璃，所有电气元件一目了然，底部安装承重万向轮，方便装置移动。
2.3.2主要技术指标
输入电源：三相四线 380V
装置容量：
工作环境：温度10~40，相对湿度 海拔
2.4电能表接线智能仿真装置
2.4.1主要特点及功能
（1）采用数学模型的方法：TV、TA接线端子、表尾电压、电流接线端子、电压、电流相序等6个接线要素，当某一个要素改变时，由计算机可以算出各个量之间的相量关系，得出各种组合的接线图、向量图、功率表达式、更正系数和转动方向。
（2）适用范围宽
不仅适用于机械式、电子式有功、无功电能表，还适用于对多功能电能表进行有功、无功、需量接线分析。
（3）接线种类齐全，既能采用新国标接线方式进行仿真分析，又能采用老国标接线方式进行仿真分析。可仿真的接线种类如下：
三相三线（经TV、TA接线，TA简化接线）
三相三线（经TV、TA接线，TA四线制）
三相四线（经TV、TA接线，TA简化接线）
三相四线（经TV、TA接线，TA六线制）
三相四线（经TV、无TA接线，TA六线制）
三相四线（直接接入式）
（4）能模拟现场各种接线，并进行接线分析
能实现TV、TA接地与不接地仿真试验；能根据所选接线要素组合，自动绘制实际接线图、向量图：能自动计算出每种接线组合下的有功功率表达式和无功功率表达式；能自动计算出每种挡线组合下的有功更正系数、更正率、追退电量和无功更正系数、更正率、追退电量；能自动计算出多功能电能表在每种接线组合下真实需量；利用追退后的有功、无功电量计算平均因数；设有负载特性试验点，可任意调整Φ角，计算机计算模仿转动方向，适时显示；向量图、功率表达式、更正系数随Φ角的改变而改变。
（5）既能设置各种错误接线，又能更改各种错误接线，智能分析接线结果
在面板上有专用于更改接线的电能表表尾接线盒和TV、TA按线端子排，对TV、TA短路和断路的错误接线试题，设有专用“恢复按钮”。以便改政
更改接线后，计算机能自动显示出更正后的电压、电流和相位值，并能自动绘制出更改接线后的相量图、接线图、功率表达式和更正系数，方便判断。
（6）灵活的试题库功能，方便测试考核。
选定不同的接线要素，可自动生成符合条件的题库，试题库可编辑储存；所有试题及判断结果均可能储存并打印输出；具有自动计时时钟。
（7）依据工作现场测试的数据，计算可智能给出所有错误接线的可能结果，并自动绘了相量图、接线图、更正系数和追退电量。
（8）能依据工作现场测试的数据计算追退电量。
2.4.3主要技术指标
输入电源：三相四线 380+/-10% 50HZ
装置容量：＜3KVA
工作环境：温度-10度-+40度
相对湿度＜８５％ 海拔＜４０００Ｍ
3、低压故障排除实训装置
3.1主要功能与特点
⑴元件布局合理
装置上部模拟电业局配电柜上的监视仪表等器件的排列方式排列，并且装置上部与用户电路明显分开，中部模拟三相用户的电能计量电路、电机启动自锁和Y-△启动转换电路的器件排列方式排列，下部模拟单相用户的计量电路、各种单相照明电路和单相供电电路的器件排列方式排列。且每个元器件的触头都用接线端子引出，有利于排故时回路参数的测量和故障排除，面板示意图明确、直观，接线清晰整洁，学员只需在接线端子上测量操作，处长了电器元件使用寿命。
⑵计时功能
设备装有定时器，考核时可设定时间，在规定的时间内要求学员完成实训项目，具有设定实训时间定时报警、提前提醒后切断电源的功能；
⑶安全保护功能
设备模拟三相四线中性点直接接地的低压电网供电系统，采用TN-C的保护方式，即系统内部采用接零保护，且中性线和保护线合一的方式，配合漏电保护器(I△n≤300mA,延时型：0.13S≤动作时间≤0.5S;T△n≤30 Ma,瞬动型：动作时间≤0.1S)，仿真实现安全保护。
⑷当误操作造成短路时，则由漏电保护器，总空气开关和保险管等予处理，让训练走进实际。
⑸设备装有电压型漏电保护板，防止机壳带电（时刻检测机壳和零线之间的电压，大于5V将切断电源并报警）。
⑹装有电流型过载保护板（6A保护，可根据需要调节保护值）。
⑺装有报警切断电源锁定电路，确保操作者的人身安全，同时也保证了设备的安全。
⑻装有电动机综合保护器，保护电动机不能在断相过载的情况下运行。
⑼具有手动和自动控制功能
手动控制功能由老师或考官通过PC软件设置故障，直接点击原理图中的相对应的故障点进行设置，简单快捷、清楚明了，具有人工智能的特点。
⑽一台计算机可以联机控制多台程控考核设备，方便老师在考核时统一进行故障设置，统一考试计时，保证考核的公正时。
⑾实验项目齐全
整个装置配有日光灯、白炽灯、节能灯、单联开关、双联开关、插座、延时型和瞬动型漏电断路器、熔断器、电流互感器、普通型和电容功换型接触器、单三相负荷开关、时间继电器、热过载继电器、按纽、三相异步电动机、信号灯、转换开关、单三相电能表、电培训班表、电流表、无功功率裣控制器等器件，可以实现照明电路、动力电路中的常见故障现象等数十种模拟仿真，如，交流电动机自锁控制实验，交流电动机的Y-△降压启动实验，电动机缺相的实验，电动机保护器的实验，三机电能表故障实验，漏电保护器的实验，无功功率补偿控制器的实验，楼梯照明灯的实验，电感式日光灯和实验，单相电能表的故障实验等。
3.2主要技术指标
输入电源：三相四线 380V±10% 50Hz
装置容量：＜3Kva
工作环境：温度-10℃～40℃
相对湿度＜85％（25℃）海拔＜4000m
4 抄核收培训系统
4.1功能特点
⑴模拟各种用户电能表现场运行的装置，培训抄表售货员认识电能表计的套扣关系，计算典型用户的电量电费，掌握抄表（远抄、线抄表、走抄）和核算技能，客户数据资料的下装，上装方法以及手抄式抄表器的使用方法。能判断出电能表出现的异常情况并做出相应的处理。同时，能满足相关内容的培训、技术竞赛、技术职能鉴定的要求。而且可以对抄表人员进行考核，检查抄表人员对技能的掌握程度。
⑵装置最多可挂接23块单相、三相三线或三相四线电能表。
⑶每个表位均可设置电流互感器变比和电压互感器变比。
⑷程控各个表位电能表异常（失压、失流、逆向序等）。⑸程控电源输出电神通、电压的大小和角度值。
⑹具有倒计时时钏显示功能，具体时间可由教官任意设定。
⑺设备配有访真表，老师可以通过计算机对每一块访真表进行远程控制（编辑电表内参数、设置表内异常、可以模拟现场用户设置相同套扣关系）。
⑻通过手持式红外抄表器，批量抄录电表数据。
（9）设置无线通信模块，实现电表数据以无线方式抄录。
（10）制定集中器任务，批量抄录电表数据。
（11）抄表培训功能。
人工抄表：考生根据抄表卡片、电表信息抄录各种电表示数（单相、三相三线、三相四线）。
手持式红外抄表器抄表：考生根据考题中的电表信息，通过软件自动下载到抄表机中，考生拿抄表机通过红外方式抄表，然后再把抄取数据自动上传到计算机。
集中器抄表：通过负荷软件设置集中器，制定批量电能娄据采集的计划，集中器自动抄取多块各种类型电表（DL645多功能电表、ABB多功能电表、LANDIS多功能电表），并可以自动存储抄录数据。软件根据需要控制集抄器上传电表数据。
无线抄表：通过无线发射接受器，以无线的方式抄录电表数据，并上传到计算机。
异常检查：考生根据现场电表运行状态，找出电表的各种异常（失压、失流、突增、突减、倒转、缺封、卡字等）并且记录下来。
（12）核算培训功能
每块电能表可以做为一个计量点，组合成多种套扣关系（高供高计、高供低计、低供低计）。
软件可以根据考题中用户信息和计量方式自动生成电表最多13个月的历史月份数据。
老师可以根据现场模拟出题，软件可以根据老师出题自动计算用户电费并且可以生成详细电费计算过程，包括抄见电量、变压器损耗、损耗分摊、基本电费、功率因数、电度电费、附加费、调整电费、应缴电费等。
（13）题库管理功能
抄表核算培训软件提供符合国家要求的电工技能考核标准题库，涵盖初级、中级、高级和技师试题库；培训老师还可以根据自己的需求建立专用试题库，并可以添加、修改；能依据不同的考试和培训要求自动生成难度相同、内容不同的试题；试题可以任意设置查询条件；所有试题结果均能储存并输出打印。
（14）考试功能
软件能够提供抄表清单，打印抄表卡片；具有语音自动提示功能，用于提示“考试开始、最后五分钟、考试结束等”。
4.3主要技术指标
程控三相电源输出电压：3×（57.7V）；3×（220V）/380V
程控三相电源输出电压：3×5A（10A）可由用户指定
程控三相电源电压、电流：幅度调节0～100%调节细度1%
程控三相电源输出频率：45Hz～65Hz调节细度0.1Hz
程控三相电源输出相位：0～359.9°调节细度0.1°
程控三相电源具有过压和过流自动保护功能并具有接地保护端子
装置供电电源：220V，功耗≤子1000VA
使用环境温度：-15°C～50°C
相对湿度：小于95%
柜体体积：1660×700×1700（宽×深×高）（mm）
采集终端：正常使用环境温度：-15°C～55°C；相对湿度：25°C≥95%；电压监测范围：195V—265V；电流监测范围：0A-20A：谐波含量：＜5%；精度：有功电量为1.0级，时钟为1秒误差/天：外壳及防护性能符合IP54级要求，设备加封。
5多功能配线培训装置
5.1培训项目
（1）低压单相表分户接线工艺培训、技术考核和技术鉴定；
（2）用三块单相表替代三相四线电能表接线工艺培训、技术考核和技术鉴定；
（3）低压三相四线有、无功表接线工艺培训、技术考核和技术鉴定；
（4）低压三相四线有功、无功联合接线工艺培训、技术考核、技术鉴定；
（5）低压三相四线电流互感器的有功、无功联合接线工艺培训、技术考核和技术鉴定；
（6）三相三线带电流互感器的有关、无功联合接线工艺培训、技术考核和技术鉴定；
（7）三相异步电动机点动控制电路三相异步电动机（8）三相异步电动机带过载保护、自锁的控制电路接线工艺培训、技术考核和技术鉴定；
（9）三相异步电动机正反转控制电路接线工艺培训、技术考核和技术鉴定；
（10）三相异步电动机Y-△起动控制电路接线工艺培训、技术考核和技术鉴定；
（11）低压配电柜安装接线工艺培训、技术考核和技术鉴定；
（12）低压照明动力柜安装配线工艺培训、技术考核和技术鉴定；
（13）剩余电流保护器安装配线工艺培训、技术考核和技术鉴定；
（14）各种表计（电压表、电流表、功率表、功率因数表）的安装配线工艺培训、技术考核和技术鉴定；
5.2主要功能
（1）配置多功能网孔板，多孔板每柜配置6块，可两面同时操作；
（2）柜体整体为敞开式方便配线；
（3）柜体底板为平底，无沟槽，便于训练后对柜体内部的线头等杂物进行清理；
（4）柜体侧面放置放线柜，合理的结构，方便学员抽出训练用线；
（5）多功能网孔板采用模数结构，便于各种元器件的安装；
（6）标准GGD配电柜结构，方便学员模拟实际练习装表接电；
（7）可以选配各种实训项目有关的部件，便于对基层电工进行培训、考核和技术鉴定。
