建筑工程临时用电方案培训资历.docx

*********建筑工程有限责任公司

********综合体施工（第一标段）
临时用电专项方案

编 制：
审 核：
审 批：
编 制 单 位（章）：
编 制 时 间： 年 月 日

总 监 审 批：
监 理 单 位（章）：

建设单位 审批：
建 设 单 位（章）：

*********综合体施工（第一标段）

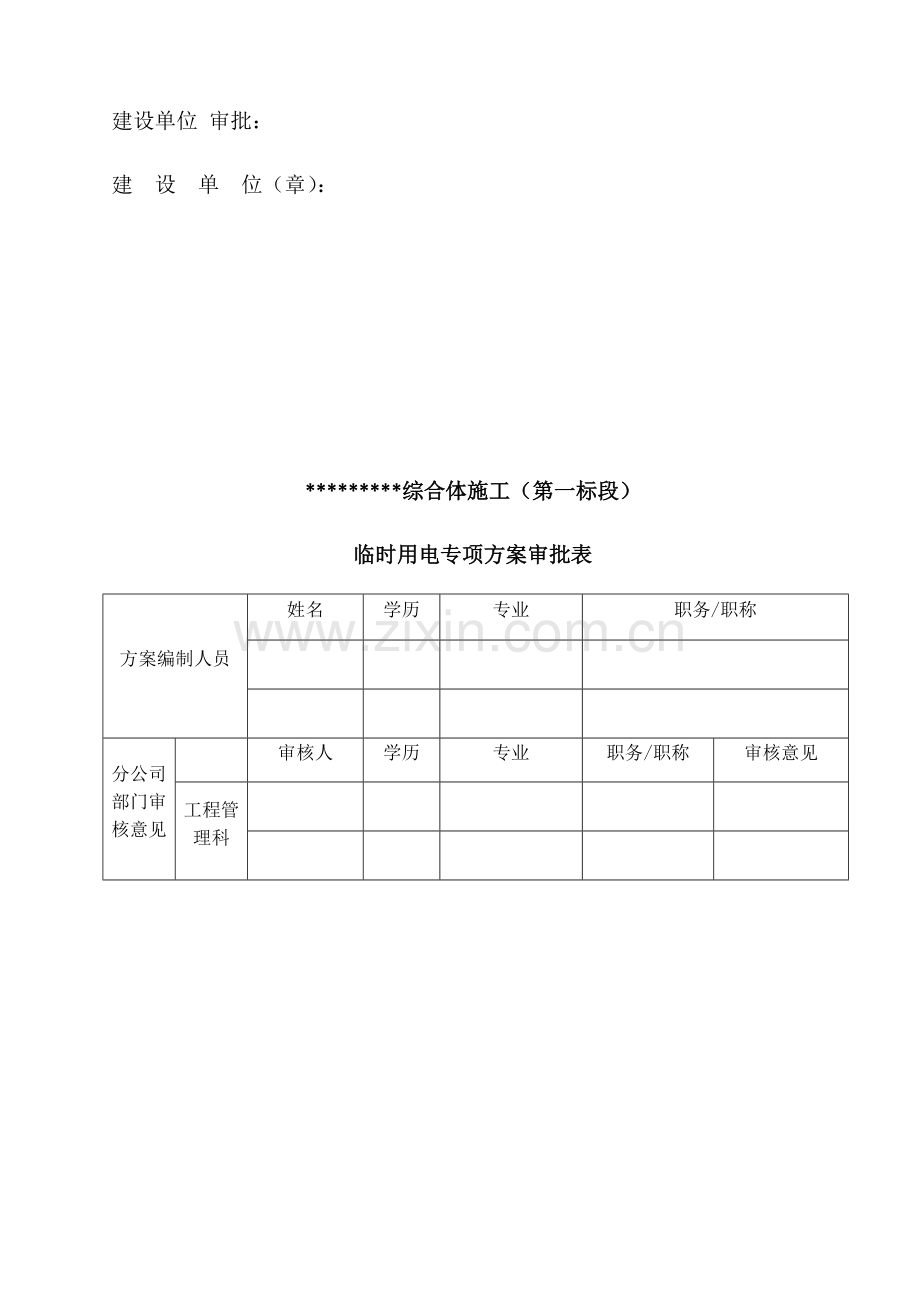

临时用电专项方案审批表
方案编制人员
姓名
学历
专业
职务/职称

分公司部门审核意见

审核人
学历
专业
职务/职称
审核意见
工程管理科

分公司技术负责人审核意见：

签章：
年 月 日

公司部门审核意见
部 门
审核人
学历
专业
职务/职称
审核意见
总工程师办公
室

公司审批意见：

签章：
年 月 日

目 录
一、编制依据 1
二、工程概况 1
三、现场勘察 2
四、确定电源进线、配电室、总配电箱、分配电箱的位置及线路走向 2
五、负荷确定 3
1、现场用电设备及电箱分配使用情况如下表1： 3
2、单台设备容量确定： 4
3、各单台设备的计算负荷： 6
六、用电设备开关箱至用电设备导线截面及开关箱内电气设备选择 7
1、根据一机一闸一漏一箱的要求，各设备开关箱到只接有一台设备： 7
2、根据表4的计算电流选择开关箱到设备的导线以及开关箱内开关选型如下表5: 8
七、分配电箱负荷计算、进出线及电器选择 7
1、楼层分配电箱： 7
2、2#、3#分箱： 8
3、7#、8#分配电箱： 8
4、5#、6#分配电箱 9
5、1#、4#分配电箱 10
6、办公生活区照明分配电箱 11
八、各干线导线截面选择 12
1、干线1选择： 12
2、干线2选择： 13
九、总配电箱进出线及电器选择 13
十、选择变压器: 15
十一、接地及防雷装置设计 15
十二、安全用电技术措施 17
十三、临时用电附图 21
十四、附录 21

一、编制依据
1、《低压配电设计规范》（GB50054-2011）
2、《建设工程施工现场供电安全规范》（GB50194-2002）
3、《通用用电设备配电设计规范》（GB50055-2011）
4、《供配电系统设计规范》（GB50052-2009）
5、《施工现场临时用电安全技术规范》（JGJ46-2005）
6、《建设工程施工现场消防安全技术规范》GB50720-2011
7、本工程《施工组织设计》

二、工程概况
项目名称
*********综合体施工（第一标段）
建设地点

建设单位
***********国有资产投资经营管理有限责任公司
设计单位
*************设计研究院有限公司
地质单位
***********勘察设计有限公司
监理单位
********建设咨询监理有限公司（一标段）
施工单位

建设规模
1#写字楼、2#酒店及地下室，地上建筑面积约65000㎡，地下建筑面积约45000㎡，1#写字办公楼，主楼16F，高度68.0m ，裙楼4F，高度19.8m；2#四星级酒店，主楼17F，高度70.6m，裙楼4F，高度24.0m；
场地整体下设2F地下室，部分地下室为人防区域，人防等级为常6级。±0标高为1897.10，附楼筏板底标高为1886.05，加深部分筏板底标高为1885.350，主楼筏板底标高为1884.950。
合同工期
660日历天
质量要求
合格

三、现场勘察
甲方提供的电源位于施工现场的西北侧围墙处。施工现场地下管线、地上电线迁移完成，施工现场上方没有高压电线通过，地下没有电缆经过。现场“三通一平”已完成。

四、确定电源进线、配电室、总配电箱、分配电箱的位置及线路走向
（一）、确定电源进线、配电室，总配电箱的位置：
甲方提供的电源位于施工现场的西北侧围墙处，总配电箱设于该位置。
（二）、确定分配电箱的位置及线路走向：
根据建筑施工组织设计确定的用电设备、机械位置及电源进线的位置结合现场实际情况，主要的用电动力机械分布在场地的拟建建筑物的周围，从总箱出来后分2条干线，其中1#干线主要供现场动力及照明用电，2#干线主要供项目现场办公室（生活区搭建在施工场地外甲方指定位置）。现场施工临时用电按照三级配电、二级漏电保护的TN-S三相五线制供电系统进行用电管理。详见临时施工用电平面布置图。线路的敷设方式为各干线为导线架空敷设，分配电箱至开关箱、开关箱到设备的线路用电缆穿管敷设，上楼线路穿硬塑料管敷设。
(三)现场采用380V低压供电，设一个总配电箱，采用TN-S系统供电。
(四)按照《施工现场临时用电安全技术规范》JGJ46-2005规定制定施工组织设计，接地电阻R≤4Ω。

五、负荷确定
1、现场用电设备及电箱分配使用情况如下表1：
现场用电设备使用情况及其铭牌参数 表1
序号
设备名称
铭牌功率(KW)
数量
备注
1
塔式起重机QTZ80
41.9
2
JC=40%
2
施工电梯SC200/L30
21
2
JC=40%　
3
卷扬机
7
2
JC=65%
4
插入式振
2.2
4

5
平板振动器
2.2
2

6
钢筋弧焊机
25KVA
2
JC=40%
7
电渣压力焊
25KVA
2
JC=40%
8
圆盘锯MJ104
3
6

9
砂浆搅拌机JZ350
3
4

10
钢筋切断机_QJ40
5.5
2

11
钢筋调直机GT6/14
3
2

12
钢筋弯曲机_WJ40
3
2

13
高压泵
3
2

14
钢筋棚照明
2
2

15
搅拌机棚照明
1
2

16
碘钨灯
1
2

17
楼梯照明
1
5

18
高压卤素灯
2
6

2、单台设备容量确定：
单台设备容量计算表 表2
序号
设备名称
设备铭牌数据
设备容量(Pe)的确定（KW）
P´e、S´e
（KW/KVA）
暂载率
工作电压
及相数
COSφ
长期工作制Pe= P´e
反复短时工作制Pe=2P´e
不对称负荷用电设备
Pe=S´e COSφ
照明灯具
Pe= P´e
1
塔式起重机
41.9
JC=40%
380V
0.75

53

2
施工电梯
21
JC=40%　
380V
0.75

26.56　

3
卷扬机
7
JC=40%
380V
0.75

11.29

4
插入式振动器
2.2

380V
0.75
2.2

5
平板振动器
2.2

380V
0.75
2.2

6
交流焊机
25
JC=40%
380V单相
0.45

7.12

7
电渣压力焊
25
JC=40%
380V单相
0.45

7.12

8
圆盘锯MJ104
3

380V
0.75
3.00

9
搅拌机JZ350
3

380V
0.75
3.00

10
钢筋切断机_QJ40
5.5

380V
0.75
5.50

11
钢筋调直机
3

380V
0.75
3

12
钢筋弯曲机_WJ40
3

380V
0.75
3.00

13
潜水泵QY32
3

380V
0.75
3.00

14
钢筋棚照明
2

220V
1

2.00
15
搅拌机棚照明
1

220V
1

1.00
16
碘钨灯
1

220V
1

1.00
17
楼梯照明
1

220V
1

1.00
18
高压卤素灯
2

380V单相
0.75

2.00

单相设备的三相负荷换算：

表2-2
序号
设备名称
设备容量
P´e1（KW/KVA）
折算三相设备容量
380V设备
220V设备
P´e1≤线路总容量15%时
P´e1>线路总容量15%时
Pe=3P´e1
Pe=3P´e1
Qe=Petgφ
Pe=√3P´e1
Qe=Petgφ
1
交流焊机BX3-300-2
7.12
21.35
42.26
12.32
24.40

2
电渣压力焊
7.12
21.35
42.26
12.32
24.40

3
碘钨灯
1.00

3.00
4
楼层照明
1.00

3.00
5
高压卤素灯
2.00
6.00
11.88
3.46
6.86

各回路负荷计算中具体取值需按回路负荷情况及三相不平衡情况。

3、各单台设备的计算负荷：
根据设备的容量（表2）可计算出其计算负荷。各设备的计算负荷结果详见表3。
设备计算负荷 表3
序号
设备名称
设备有功功率
Pj（KW）
cosφ
tgφ
单台无功功率
Qj=Pj tgφ（KVar）
单台视在负荷
Sj=（KVA）
设备数量
设备容量小计（KW）
无功功率小计（KVar）
视在负荷小计（KVA）
一、电动机类
1
塔式起重机
53.00
0.75
0.88
46.64
70.60
2
106.00
93.28
141.20
2
施工电梯
26.56
0.75
0.88
23.37
35.38
2
53.12
46.75
70.76
3
卷扬机
11.29
0.75
0.88
9.93
15.04
2
22.57
19.87
30.07
4
插入式振动器
2.20
0.75
0.88
1.94
2.93
4
8.80
7.74
11.72
5
平板振动器
2.20
0.75
0.88
1.94
2.93
2
4.40
3.87
5.86
6
圆盘锯
3.00
0.75
0.88
2.64
4.00
6
18.00
15.84
23.98
7
搅拌机
3.00
0.75
0.88
2.64
4.00
4
12.00
10.56
15.98
8
钢筋切断机
5.50
0.75
0.88
4.84
7.33
2
11.00
9.68
14.65
9
钢筋调直机
3.00
0.75
0.88
2.64
4.00
2
6.00
5.28
7.99
10
钢筋弯曲机
3.00
0.75
0.88
2.64
4.00
2
6.00
5.28
7.99
11
潜水泵
3.00
0.75
0.88
2.64
4.00
3
9.00
7.92
11.99
小计
256.89
226.07
342.20
二、焊机类
1
交流焊机
7.12
0.45
1.98
14.10
15.79
2
14.24
28.20
31.59
2
电渣压力焊
7.12
0.45
1.98
14.09
15.78
2
14.23
28.18
31.57
小计
28.47
56.37
63.15
三、室内照明类
1
办公室用电
20.00
1.00
0.00
0.00
20.00
1
20.00
0.00
20.00
小计
20.00
0.00
20.00
四、室外照明类
1
碘钨灯
1.00
1.00
0.00
0.00
1.00
2
2.00
0.00
2.00
2
楼层照明
1.00
1.00
0.00
0.00
1.00
5
5.00
0.00
5.00
3
高压卤素灯
2.00
0.75
0.88
1.76
2.66
6
12.00
10.56
15.98
小计
19.00
10.56
22.98

六、用电设备开关箱至用电设备导线截面及开关箱内电气设备选择
1、根据一机一闸一漏一箱的要求，各设备开关箱到只接有一台设备：
根据表3的内容，计算出各单台设备的计算电流，如下表4
序号
设备名称
计算负荷
Sj（KVA）
计算电流(三相）
Ij=(A)
计算电流（单相380V）
Ij =（A）
计算电流（单相220V）
Ij =（A）
一、三相电动机类
1
塔式起重机
70.60
107.27

2
施工电梯
35.38
53.76

3
卷扬机
15.04
22.85

4
插入式振动器
2.93
4.45

5
平板振动器
2.93
4.45

6
圆盘锯
4.00
6.08

7
搅拌机
4.00
6.08

8
钢筋切断机
7.33
11.14

9
钢筋调直机
4.00
6.08

10
钢筋弯曲机
4.00
6.08

11
潜水泵
4.00
6.08

二、焊机类
1
交流焊机
15.79

41.56

2
电渣压力焊
15.78

41.53

三、照明类
1
办公室用电
20.00
30.39

2
碘钨灯
1.00

4.55
3
楼层照明
1.00

4.55
4
高压卤素灯
2.66

7.01

单台设备的计算电流 表4
2、根据表4的计算电流选择开关箱到设备的导线以及开关箱内开关选型如下表5:
开关箱到设备的导线以及开关箱内开关选型 表5
序号
设备名称
计算电流（A)
开关箱进线电缆及开关箱到设备电缆选择
线路敷设
方式
开关箱隔离开关选型
开关箱漏电开关选型
一、电动机类
1
塔式起重机
107.27
YC-3×50+2×25 Ie=141
架空
HR6-225/3 Ie=100A
DZ20L-225/4（160A）
2
施工电梯
53.76
YC-3×25+2×16 Ie=92
穿管
HR6-225/3 Ie=125A
DZ20L-225/4（100A）
3
卷扬机
22.85
YC-4×4 Ie=27
穿管
HR17-100/3 Ie=60A
DZ15L-40/4（40A）
4
插入式振动器
4.45
YC-4×1.0 Ie=11
穿管
HR17-100/3 Ie=16A
DZ15L-40/4（16A）
5
平板振动器
4.45
YC-4×1.0 Ie=11
穿管
HR17-100/3 Ie=16A
DZ15L-40/4（16A）
6
圆盘锯
6.08
YC-4×1.0 Ie=11
穿管
HR17-100/3 Ie=20A
DZ15L-40/4（16A）
7
搅拌机
6.08
YC-4×1.0 Ie=11
穿管
HR17-100/3 Ie=32A
DZ15L-40/4（20A）
8
钢筋切断机
11.14
YC-4×1.0 Ie=11
穿管
HR17-100/3 Ie=32A
DZ15L-40/4（20A）
9
钢筋调直机
6.08
YC-4×4 Ie=27
穿管
HR17-100/3 Ie=40A
DZ15L-40/4（40A）
10
钢筋弯曲机
6.08
YC-4×1.0 Ie=11
穿管
HR17-100/3 Ie=20A
DZ15L-40/4（20A）
11
潜水泵
6.08
YC-4×1.0 Ie=11
穿管
HR17-100/3 Ie=20A
DZ15L-40/4（16A）
二、焊机类
1
交流焊机
41.56
YC-3×10 Ie=40
架空
HR17-100/3 Ie=60A
DZ15L-100/4(60A)
2
电渣压力焊
41.53
YC-3×10 Ie=40
架空
HR17-100/3 Ie=60A
DZ15L-100/4(60A)
三、照明类
1
办公室用电
30.39
YC-5×10 Ie=50
穿管
HR17-100/3 Ie=60A
DZ15L-100/4(60A)
2
碘钨灯
4.55
YC-3×1.0 Ie=11
穿管
HR17-100/2 Ie=10A
DZ15L-40/2（10A）
3
楼层照明
4.55
YC-3×1.0 Ie=11
穿管
HR17-100/2 Ie=10A
DZ15L-40/2（10A）
4
高压卤素灯
7.01
YC-3×1.0 Ie=11
穿管
HR17-100/2 Ie=10A
DZ15L-40/2（10A）

注：表5中，插入式振动器、平板振动器、潜水泵的开关箱内的漏电保护器漏电保护参数选用额定漏电动作电流为15mA，额定漏电动作时间为≤0.1S。其余设备开关箱的漏电保护器漏电保护参数选用额定漏电动作电流为30mA，额定漏电动作时间为≤0.1S。

七、分配电箱负荷计算、进出线及电器选择
1、楼层分配电箱：
各楼楼层分配电箱的用电负荷相同，根据表1、表3其计算负荷如下表6
序号
设备名称
单台计算容量(KW)
单台无功功率(Kvar)
设备数量
计算容量小计(KW)
无功功率
小计(Kvar)
1
电渣压力焊
7.12
14.10
2
14.24
28.20
2
插入式振动器
2.20
1.94
2
4.40
3.88
3
平板振动器
2.20
1.94
1
2.20
1.94
4
圆盘锯
3.00
2.64
1
3.00
2.64
5
交流焊机
7.12
14.10
1
7.12
14.10
6
碘钨灯
1.00
0.00
1
1.00
0.00

合计
31.96
50.76
表6中，由于三台焊机同接一个分配电箱，可将三台焊机平衡接于三相线路，因此不用考虑不平衡负载，只有碘钨灯考虑不平衡换算。
取需用系统Kx=1,则楼层分配电箱的为：
视在负荷：Sj=Kx×= 59.98(KVA) 进线计算电流：Ij==91.14(A)
根据计算结果以及表5参数，选择楼层分配电箱参数如下表7
各楼楼层分配电箱参数选择表 表7
分路名称
所接设备
计算电流（A）
进线
出线回路电缆
隔离开关
断路器选择
进线回路

87.61
YC-3×25+2×16 Ie=92

HR17-100 Ie=100A
DZ15-100/3（100A）
N1
电渣压力焊
41.53

YC-3×10 Ie=40
HR17-100/3 Ie=60A
DZ15-100/3(60A)
N2
电渣压力焊
41.53

YC-3×10 Ie=40
HR17-100/3 Ie=60A
DZ15-100/3(60A)
N3
插入式振动器
4.45

YC-4×1.0 Ie=11
HR17-100/3 Ie=16A
DZ15-40/3（16A）
N4
插入式振动器
4.45

YC-4×1.0 Ie=11
HR17-100/3 Ie=16A
DZ15-40/3（16A）
N5
平板振动器
4.45

YC-4×1.0 Ie=11
HR17-100/3 Ie=16A
DZ15-40/3（16A）
N6
圆盘锯
6.08

YC-4×1.0 Ie=11
HR17-100/3 Ie=20A
DZ15-40/3（20A）
N7
交流焊机
41.56

YC-3×10 Ie=40
HR17-100/3 Ie=60A
DZ15-100/3(60A)
N8
碘钨灯
4.55

YC-3×1.0 Ie=11
HR17-100/2 Ie=10A
DZ15-40/2（10A）
2、2#、3#分箱：
2#、3#分箱所接设备相同，根据表1、表3，每个分配电计算负荷如下表8:
2#、3#分配电箱计算负荷 表8
序号
设备名称
单台有功功率(KW)
单台无功功率(Kvar)
设备数量
有功功率小计(KW)
无功功率
小计(Kvar)
1
塔式起重机
53.00
46.64
1
53.00
46.64
2
高压卤素灯
2.00
1.76
1
2.00
1.76

合计
55.00
48.40
表8中高压卤素灯负荷P´e1≤线路总容量15%，按Pe=3P´e1取值。
因设备数量较少，取需用系统Kx=1,则该箱总视在负荷：
Sj=Kx×=73.26(KVA)
进线计算电流：Ij==111.32(A)
根据计算结果以及表5参数，选择2#、3#分配电箱参数如下表9
2#、3#分配电箱参数选择表 表9
分路名称
所接设备
计算电流
进线
出线回路电缆
隔离开关
断路器选择
进线回路

114.28
BLV-3×35+2×16 Ie=132A

HR6-225/3 Ie=160A
DZ20-225/3（160A）
N1
塔式起重机
107.27

YC-3×50+2×25 Ie=141
HR6-225/3 Ie=160A
DZ20-225/3（160A）
N2
高压钠灯
7.01

YC-3×2.5 Ie=21
HR17-100/2 Ie=32A
DZ15-40/2（32A）

3、7#、8#分配电箱：
7#、8#分配电箱所接设备相同，根据表3，每个分配电计算负荷如下表10
表10
序号
设备名称
单台计算容量(KW)
单台无功功率(Kvar)
设备数量
计算容量Pj小计(KW)
无功功率Qj
小计(Kvar)
1
卷扬机
11.29
9.94
1
11.29
9.94
2
搅拌机
3.00
2.64
1
3.00
2.64
3
照明
1.00
0.00
1
1.00
0.00

合计
15.29
12.58
表10中照明负荷P´e1≤线路总容量15%，按Pe=3P´e1取值。
取需用系统Kx=1,则
视在负荷：Sj=Kx×=19.80(KVA)
进线计算电流：Ij==30.08(A)
根据计算结果以及表5参数，选择7#、8#分配电箱参数如下表11
7#、8#分配电箱参数选择表 表11
分路名称
所接设备
计算电流（A)
进线回路
出线回路电缆
隔离开关
断路器选择
进线回路

33.48
YC-5×10 Ie=50

HR17-100/3 Ie=60A
DZ15-100/3（60A）
N1
卷扬机
22.85

YC-4×4 Ie=27
HR17-100/3 Ie=40A
DZ15-40/3（40A）
N2
搅拌机
6.08

YC-4×1.5 Ie=14
HR17-100/3 Ie=32A
DZ15-40/3（32A）
N3
照明
4.55

YC-3×1.0 Ie=11
HR17-100/2 Ie=20A
DZ15-40/2（10A）

4、5#、6#分配电箱
5#、6#动力分配电箱所接设备，根据表3，分配电计算负荷如下表12
5#、6#动力分配电箱开关及线路参数选择表 表12
序号
设备名称
单台计算容量(KW)
单台无功功率(Kvar)
设备数量
计算容量Pj小计(KW)
无功功率Qj
小计(Kvar)
1
施工电梯
26.56
23.37
1
26.56
23.37
2
搅拌机
3
2.64
1
3
2.64
3
搅拌机棚照明
1.00
0.00
1
1.00
0.00

合计
30.56
26.01
取需用系统Kx=1,则
视在负荷：Sj=Kx× =40.13 (KVA)
进线计算电流：Ij==60.97(A)
根据计算结果以及表5参数，选择5#、6#动力分配电箱参数如下表13

5#、6#动力分配电箱参数选择表 表13
分路名称
所接设备
计算电流（A)
进线回路
出线回路电缆
隔离开关
断路器选择
进线回路

64.39
BLV-3×35+2×16 Ie=132A

HR6-225/3 Ie=125A
DZ20-225/3
Ier=100A
N1
施工电梯
53.76

YC-3×25+2×16 Ie=92
HR6-225/3 Ie=125A
DZ20-225/3
Ie=100A
N2
搅拌机
6.08

YC-4×1.0 Ie=11
HR5-100/3 Ie=32A
DZ15-40/3
Ie=32A
N3
搅拌机棚照明
4.55

YC-3×1.0 Ie=11
HR5-100/2 Ie=16A
DZ47-40/2
Ie=16A

5、1#、4#分配电箱
1#、4#分配电箱所接设备相同，根据表3其计算负荷如下表12：
表14
序号
设备名称
单台有功功率(KW)
单台无功功率(Kvar)
设备数量
有功功率Pj小计(KW)
无功功率Qj
小计(Kvar)
1
钢筋切断机
5.50
4.84
1
5.50
4.84
2
钢筋弯曲机
3.00
2.64
1
3.00
2.64
3
钢筋调直机
3.00
2.64
1
3.00
2.64
4
交流焊机
7.12
14.10
1
7.12
14.10
5
碘钨灯
1.00
0.00
1
1.00
0.00

合计：
19.62
24.22
表12中照明负荷P´e1≤线路总容量15%，按Pe=3P´e1取值。
取需用系统Kx=0.7,则
视在负荷：Sj=Kx×=21.82 (KVA)
进线计算电流：Ij===33.15 (A)
根据计算结果以及表5参数，选择1#、4#分配电箱参数如下表13

1#、4#分配电箱参数选择表 表15
分路名称
所接设备
计算电流(A)
进线回路电缆
出线回路电缆
隔离开关选择
断路器选择
进线回路

69.41
YC-3×25+2×16 Ie=86

HR17-100/3 Ie=80A
DZ15-100/3（80A）
N1
钢筋切断机
11.14

YC-4×1.0 Ie=11
HR17-100/3 Ie=20A
DZ15-40/3（20A）
N2
钢筋弯曲机
6.08

YC-4×1.0 Ie=11
HR17-100/3 Ie=20A
DZ15-40/3（20A）
N3
钢筋调直机
6.08

YC-4×4 Ie=27
HR17-100/3 Ie=40A
DZ15-40/4（40A）
N4
交流焊机
41.56

YC-3×10 Ie=50
HR17-100/3 Ie=60A
DZ15-100/4(60A)
N5
碘钨灯
4.55

YC-4×1.0 Ie=11
HR17-100/2 Ie=20A
DZ15-40/2（20A）

6、办公生活区照明分配电箱
根据表3，其计算负荷如下：
表16
序号
设备名称
单台计算容量(KW)
单台无功功率(Kvar)
设备数量
计算容量Pj小计(KW)
无功功率Qj
小计(Kvar)
1
办公室用电
20
0
1
20
0

合计
20
0

取需用系统Kx=1,则：
视在负荷：Sj=Kx×=20(KVA)
进线计算电流：Ij=== 30.39(A)
根据计算结果以及表5参数，选择照明分配电箱参数如下表17
照明分配电箱参数 表17
分路名称
分路名称
计算电流(A)
进线回路
出线回路电缆
隔离开关选择
断路器选择
进线回路

30.39
YC-5×10 Ie=50

HR17-100/3 Ie=60A
DZ15-100/3(60A)
N1
办公室用电
30.39

YC-5×10 Ie=50
HR17-100/3 Ie=60A
DZ15-100/3(60A)

八、各干线导线截面选择
1、干线1选择：
干1导线采用导线沿墙套管埋地敷设，干线1上接有1#--8#分配电箱以及楼层分配电箱，根据表1及表3，干线1包含的设备如下表18：
表18
序号
设备名称
设备容量Pj（KW）
无功功率Qj（KVar）
设备数量
设备容量小计Pj（KW）
无功功率小计Qj（KVar）
一、电动机类
1
塔式起重机
53.00
46.64
2
106.00
93.28
2
施工电梯
26.56
23.64
2
53.12
47.75
3
卷扬机
11.29
9.93
2
22.57
19.87
4
插入式振动器
2.20
1.94
4
8.80
7.74
5
平板振动器
2.20
1.94
2
4.40
3.87
6
圆盘锯
3.00
2.64
6
18.00
15.84
7
搅拌机
3.00
2.64
4
12.00
10.56
8
钢筋切断机
5.50
4.84
2
11.00
9.68
9
钢筋调直机
3.00
2.64
2
6.00
5.28
10
钢筋弯曲机
3.00
2.64
2
6.00
5.28
11
潜水泵
3.00
2.64
3
9.00
7.92
小计
256.89
226.07
二、焊机类
1
交流焊机
7.12
14.10
2
14.24
28.20
2
电渣压力焊
7.12
14.09
2
14.23
28.18
小计
28.47
56.87
三、照明类
3
碘钨灯
1.00
0.00
2
2.00
0.00
4
楼层照明
1.00
0.00
5
5.00
0.00
5
高压卤素灯
2.00
1.76
6
12.00
10.56
小计
19.00
10.56

取K1 = 0.5，K2=0.6，K3=1，则干线1的计算负荷：
Pj= K1ΣP1+K2ΣP2+K3ΣP3=0.5×256.89+0.6×28.47+1×19=164.53(KW)
Qj= K1ΣQ1+K2ΣQ2+K3ΣQ3=0.5×295.61+0.6×84.55 +1×5.28=157.72(KVar)
Sj=Kx×=227.91 (KVA)
Ij==346.29(A)
按环境温度30o及架空线路选择，考虑本干线较长，查表选得BV-3×185＋2×95铜芯塑料线，允许电流I=495A
电压损失计算：
干线1路线距离L=288m，允许电压损耗ε=5%， C=77，则导线截面为：
S=∑PL/（Cε） =227.58×288/（77×5）
=170.24（㎜2）<185㎜2
符合要求。
2、干线2选择：
干线2导线采用导线沿墙套管埋地敷设，干线2上接有现场办公区分配电箱，根据表1及表3，干线2包含的设备如下表19：
表19
序号
设备名称
单台计算负荷（KVA)
数量
