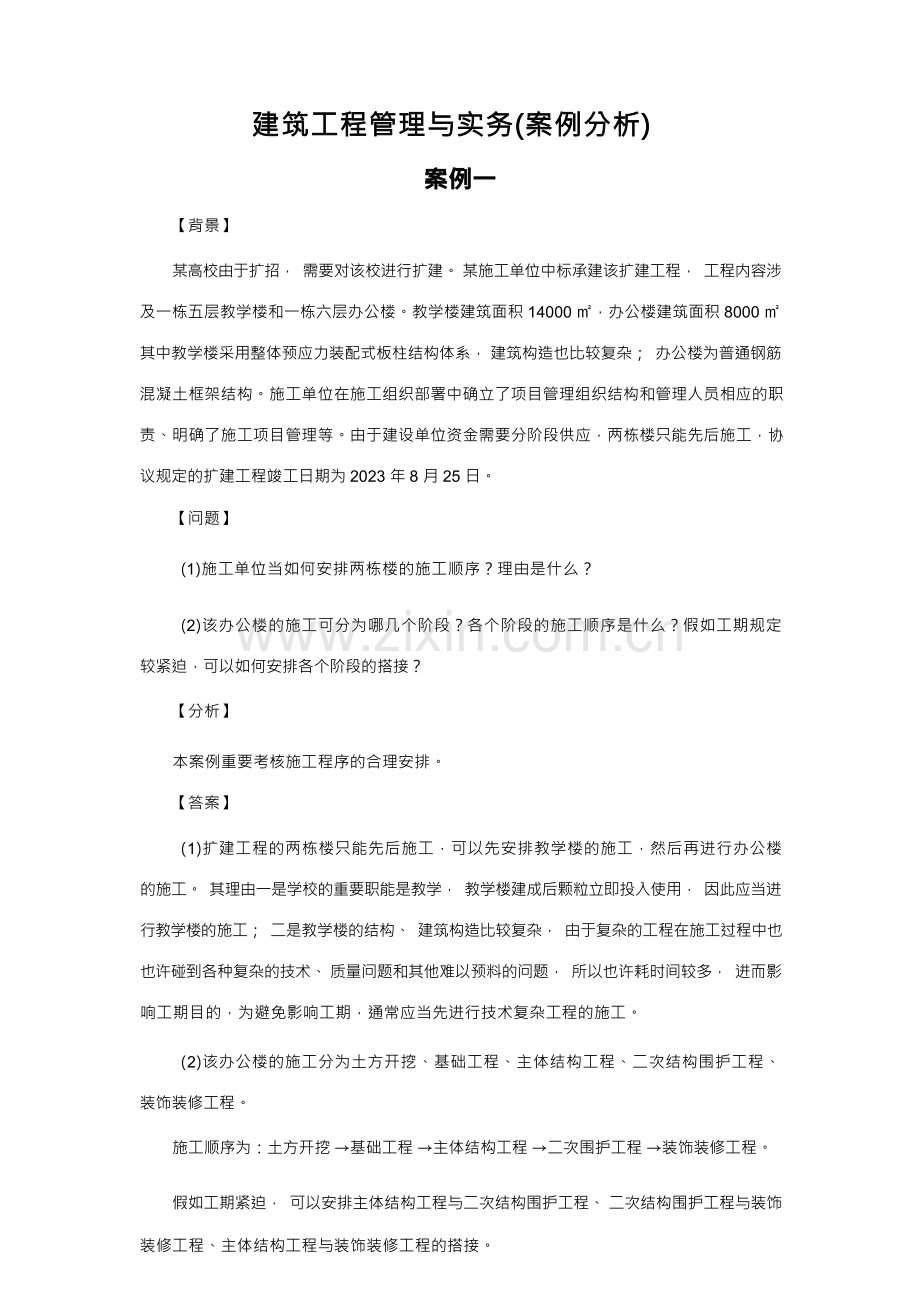

建筑工程管理与实务(案例分析) 案例一
【背景】
某高校由于扩招， 需要对该校进行扩建。 某施工单位中标承建该扩建工程， 工程内容涉 及一栋五层教学楼和一栋六层办公楼。教学楼建筑面积 14000 ㎡，办公楼建筑面积 8000 ㎡ 其中教学楼采用整体预应力装配式板柱结构体系， 建筑构造也比较复杂； 办公楼为普通钢筋 混凝土框架结构。施工单位在施工组织部署中确立了项目管理组织结构和管理人员相应的职 责、明确了施工项目管理等。由于建设单位资金需要分阶段供应，两栋楼只能先后施工，协 议规定的扩建工程竣工日期为 2023 年 8 月 25 日。
【问题】
(1)施工单位当如何安排两栋楼的施工顺序？理由是什么？

(2)该办公楼的施工可分为哪几个阶段？各个阶段的施工顺序是什么？假如工期规定 较紧迫，可以如何安排各个阶段的搭接？
【分析】

本案例重要考核施工程序的合理安排。
【答案】
(1)扩建工程的两栋楼只能先后施工，可以先安排教学楼的施工，然后再进行办公楼 的施工。 其理由一是学校的重要职能是教学， 教学楼建成后颗粒立即投入使用， 因此应当进 行教学楼的施工； 二是教学楼的结构、 建筑构造比较复杂， 由于复杂的工程在施工过程中也 也许碰到各种复杂的技术、 质量问题和其他难以预料的问题， 所以也许耗时间较多， 进而影 响工期目的，为避免影响工期，通常应当先进行技术复杂工程的施工。
(2)该办公楼的施工分为土方开挖、基础工程、主体结构工程、二次结构围护工程、 装饰装修工程。
施工顺序为：土方开挖 →基础工程 →主体结构工程 →二次围护工程 →装饰装修工程。

假如工期紧迫， 可以安排主体结构工程与二次结构围护工程、 二次结构围护工程与装饰 装修工程、主体结构工程与装饰装修工程的搭接。

案例二

【背景】
某施工单位承接了一厂房的施工任务， 该厂房为装配式钢筋混凝土单层工业厂房， 厂房 内有 3 个设备基础，设备重量均为 5t，厂房内设计安装 8t 桥式起重机。厂房重要承重结构 为杯形独立基础、预制钢筋混凝土柱、预应力钢筋混凝土屋架、 1.5m×6m 大型屋面板、 T 型吊车梁。 柱和屋架在现场预制， 其余构件在构件厂制作。 邀请充足发挥起重机效率并为构 件临时固定、 校正等工作留有富余的时间。 施工单位拟采用履带式起重机吊装构件， 制定了 结构吊装方案，柱子采用旋转法吊装。
【问题】 (1)单层工业厂房结构吊装方法有哪几种？本案例采用何种结构吊装方法较为合理？ (2)采用旋转法吊装柱子，对柱子的布置有何规定？ (3)设备基础施工可在何时施工？选用不同设备基础施工方案的合用条件是什么？ 【分析】
本案例重要考核单层工业厂房结构施工方法的选择。

【答案】
(1)有分件吊装法和综合吊装法两种。本案例采用分件吊装法比较合理，由于索具不 需要经常更换， 可以充足发挥起重机的工作性能， 可以给构件临时固定、校正、最后固定等 工序提供富余的时间，构件供应比较单一，便于构件平面布置，因而吊装效率较高。
(2)规定柱脚靠近基础，柱子的绑扎点、柱脚中心、杯形基础中心三点同在以起重机 停机点为圆心、以停机点到柱子绑扎点的距离为半径的圆弧上。
(3) 设备基础可与厂房基础同时施工 (开敞式施工)， 也可以在结构安装后再进行设备 基础施工(封闭式施工)。
“封闭式”施工的合用条件：当厂房施工时处在雨期或冬期施工时，或设备基础不大， 在厂房结构安装后对厂房结构稳定性并无影响时，或对于较大较深的设备基础采用了特殊的 施工方法时采用。

“开敞式”施工的合用条件： 当设备基础较大较深时， 其基坑的挖土范围已经与柱基础 的基坑挖土范围连成一片或深于厂房柱基础，以及厂房所在地的土质不佳时采用。

案例三

【背景】
某 IT 公司的机房楼和库房楼的总建筑面积为 17191.63 ㎡，其中库房楼地上 2 层，地下 2 层。地下一层层高 3.60m，地下二层层高 4.20m，基础底面标高为-7.9m。采用钢筋混凝土 平板式筏型基础。 库房土方开挖时南、 北、 西侧均采用土钉墙， 东侧与机房楼土方工程挖通。 项目部技术负责人编制了土钉支护专项施工方案，项目经理批准后开始施工。
【问题】

(1)对建设工程的哪些分部、分项工程应单独编制专项施工方案？本案例土钉支护专 项施工方案在实行过程中有何不妥之处？
(2)土钉支护的施工过程是什么？
(3)土钉支护的施工特点以及合用范围是什么？

【分析】

本案例考核专项施工方案的编写规定，规定理解并掌握土钉支护的施工方案及其施工特 点和合用范围。
【答案】 (1)施工单位对以下达成一定规模的危险性较大的分部分项工程应编制专项施工方案：
基坑支护与降水工程；土方开挖工程；模板工程；起重吊装工程；脚手架工程；拆除、爆破 工程；国务院建设行政主管部门或者其他有关部门规定的其他危险性较大的工程。
本案例支护方案由项目经理批准后实行不妥。基坑开挖深度超过 5m，应编制基坑支护 专项施工方案并由施工单位组织专家组对该方案进行论证审查，基坑支护专项施工方案应经 施工单位技术负责人、总监理工程师签字后实行由专职安全生产管理人员进行现场监督。
(2)土钉支护亦称土钉墙，其施工过程为： 1)先锚后喷：挖土到土钉位置，打入土钉后，挖第二步土，再打第二层土钉，如此循

环到最后一层土钉施工完毕。喷射第一次豆石混凝土厚50mm，随即进行锚固，然后进行第 二次喷射混凝土，厚 50mm。
2)先喷后锚：挖到土钉位置下一定距离，铺钢筋网，并预留搭接长度，喷射混凝土至 一定强度后，打入土钉。 挖第二层土方到第二层土钉位置下一定距离， 铺钢筋网， 与上层钢 筋网上下搭接好，同样预留钢筋网搭接长度， 喷射混凝土，打第二层土钉。 如此循环直至基 坑所有深度。
(3)其施工特点是：施工设备较简朴；比用挡土桩锚杆施工简便；施工速度较快，节 省工期；造价较低。
合用范围是：地下水位较低的黏土、砂土、粉土地基，基坑深度一般在15m 以内。

案例四

【背景】
某建筑工程位于市区，建筑面积 22023 ㎡，首层平面尺寸为 24m×120m，施工场地较 狭小。 开工前， 施工单位编制了施工组织设计文献，进行了施工平面图设计，其设计环节如 下： 布置临时房屋 →布置水电管线 →布置运送道路 →拟定起重机位置 →拟定仓库、 堆场、 加 工厂的位置 →计算技术经济指标。施工单位减少成本，现场设立了3m 宽的道路兼作消防通 道。现场在建筑物对角方向各设立了一个临时消火栓， 消火栓距离建筑物 4m，距离道路 3m。
【问题】 (1)该单位工程施工平面图的设计环节是否合理？对的的环节是什么？ (2)该工程的消防通道设立是否合理？试说明理由。 (3)该工程的临时消火栓设立是否合理？试说明理由。
【分析】

本案例考核考生对现场施工平面图设计的熟悉限度，规定理解并掌握施工平面图的设计 环节，临时设施的布置规定。
【答案】
(1) 不合理。合理的施工平面图设计环节是： 拟定起重机的的位置 →拟定仓库、堆场、

加工厂地的位置 →布置运送道路 →布置临时房屋 →布置水电管线 →计算技术经济指标。 (2)不合理。由于根据规定，消防通道不得小于 4m 。 (3)不合理。根据规定消火栓间距不大于 120m；距离拟建房屋不得小于 5m，也不大
于 25m；距离路边不大于 2m。

案例五

【背景】
某单位拟装修一综合楼，图 1 是施工管理人员针对本工程编制的内装修施工计划横道 图。
【问题】
根据图 1 中的内容计划每周的劳动力需要量，将记录结果填入表 1 中相应的位置。
每 周
1 2 3 4 5 6 7 8 9 10
人 数
15
20
20
18
18
15
8
分项工程
名 称
拆除
地面工程
内墙面抹灰
吊顶
内墙涂饰
木地面
灯具安装
工 种
名 称
普通工
抹灰工
抹灰工
木工
油漆工
木工
电工

图 1 内装修施工计划横道图

【分析】
劳动力需要量计划

表 1

工种名称
普通工
抹灰工
木工
油漆工
木工
电工
合计
序
号
1
2
3
4
5
6
7
需用工
总数
10 周
4 周
7 周
2 周
9 周
5 周
6 周
3 周
1 周
8 周

本案例考核根据施工进度计划表上每单位时间内施工的项目所需工人按工种分别记 录，得出单位时间内所需工种及人数再准时间进度规定汇总。
【答案】

每周的劳动力需要量如表 2 所示。

劳动力需要量计划 表 2
序 号
1
2
3
4
5
6
7
8 周
4 周
1 周

15
5 周
7 周
工种名称
2 周
6 周
10 周
3 周
9 周
需用工
总数
15
160
72
54
30
48
379
普通工
20
18
40
20
18
18
20
40
18
20
18
18
抹灰工
木工
18
15
8
41
15
8
23
8
46
8
44
8
66
8
64
15
20
40
20
油漆工
木工
电工
合计

案例六

【背景】

某装修公司承接一项 5 层办公楼的装饰装修任务，拟定施工顺序为：砌筑隔墙 →室内 抹灰 → 安装塑钢门窗 →顶、墙涂料，分别由瓦工、抹灰工、木工和油工完毕。工程量及产量 定额如表 1 所示。油工最多安排 12 人，其余工种可按需要安排。考虑到工期规定、资源供 应状况等因素， 拟将每层分为 3 段组织全等节拍流水施工， 每段工程量相等， 天天一班工作 制。
某装饰装修工程的重要施工过程、工程量及产量定额 表 1

施工过程
砌筑隔墙
室内抹灰

工程量
600m³
11250 ㎡

产量定额
1m³/工日
10 ㎡/工日

施工过程
安装塑钢门窗
顶、墙涂料

工程量
3750 ㎡
18000 ㎡

产量定额
5 ㎡/工日
20 ㎡/工日

【问题】
(1)计算各施工过程劳动量、每段劳动量。

(2)计算各施工过程每段施工天数。

(3)计算各工种施工应安排的工人人数。
【分析】

本案例重要考核施工进度计划编制工程中的劳动量、工作连续时间的计算。其中：

劳动量=工程量÷产量定额 或 劳动量=工程量×时间定额 工程连续时间=劳动量÷(工人人数×天天工作班制)
【答案】
(1)办公楼共 5 层，每层分 3 段，各段工程量相等，计算出各施工过程的劳动量后， 除以 15 可得各阶段劳动量。如砌筑隔墙劳动量=600÷1=600 工日，每段砌筑隔墙劳动量=600 ÷15=40 工日/每段。计算结果见表 2。
(2)各施工过程每段施工天数：

因组织全等节拍流水施工，各段施工天数相同，考虑到油工人数的限制，按12 人安排 油工，可算出每段工作天数=60÷12=5d，其余施工过程施工天数均为 5d。
(3)油工已经按 12 人安排，其余工种可根据相印施工过程每段劳动量和施工天数计 算得出，如瓦工人数=40÷5=8 人。计算结果见表 2。
各施工过程劳动量、工作天数、工人人数 表 2

施工过程
工程量
产量定额
劳动量
每段劳动量
每段工作天数
工人人数
砌筑隔墙
600m³
1m³/工日
600 工日
40 工日
5
8
室内抹灰
11250 ㎡
10 ㎡/工日
1125 工日
75 工日
5
15
安装塑钢门窗
3750 ㎡
5 ㎡/工日
750 工日
50 工日
5
10
顶、墙涂料
18000 ㎡
20 ㎡/工日
900 工日
60 工日
5
12

案例七

【背景】

某基础工程施工分为三个施工阶段，每段施工涉及挖土方、做灰土垫层、砌基础三个 施工过程，组织流水施工，项目分解结果、工作连续时间及施工顺序见表1所示。
某工程工序逻辑关系及作业连续时间表 表 1

工作名称
挖 1
挖 2
挖 3
垫 1
垫 2
垫 3
基 1
基 2
基 3
工作代号
A1
A2
A3
B1
B2
B3
C1
C2
C3

工作连续时间 (d)
4
5
3
2
2
3
4
2
6
紧前工作
/
A1
A2
A1
A2、B1
A3、B2
B1
B2、C1
C2、B3

【问题】

(1)根据的项目施工顺序，绘制本案例双代号网络计划图。
(2)计算本案例的各工序的时间参数。

(3)判断本工程网络计划的关键线路，并说明因素。

【分析】

双代号网络计划时间参数的计算涉及：工作最早开始时间(ES)和工作最早完毕时间 (EF)，工作最迟完毕时间(LF)和工作最迟开始时间(LS)，以及工作时差(TF)和工作 的自由时差(FF)的计算。通过工作总是差的计算，可以方便地找出网络图中的关键工作 和关键线路。总时差为“0”者，意味着该工作没有机动时间，即为关键工作，由关键工作 所构成的线路，就是关键线路。关键线路至少有一条，但不一定只有一条。
【答案】
(1)本案例双代号网络计划图见图 1。

图 1 某工程基础工程施工双代号网络计划图

(2)本例的各工序时间参数的计算结果见图 2。

图 2 某工程基础工程施工双代号网络计划图的计算结果

(3)本例中的关键线路为○1 → ○2 → ○3 → ○8 → ○9 → ○10。由于工序 A1、 A2、 A3、

B3、 C3 的总时差均为 0，是本工程的关键工作。将关键工作依次相连所形成的通路就是关 键线路。

案例八

【背景】
图 1 是某公司中标的建筑工程前期工程的网络计划， 计划工期 14d， 其连续时间和预算 费用额列入表 1 中。工程进行到第 9 天时， A、 B、 C 工作已经完毕， D 工作完毕 2d， E 工 作完毕了 3d。

图 1 某建筑工程的网络计划图

工程项目分解结果、工作连续时间及施工顺序表 表 1
本工作
工作代号
紧后工作
工作连续时间(d)
费用(万元)
料具进场， 设
搅拌站
A
B、 D
1
1.2
管线
铺设
E
G
5
1.6
基础
施工
D
F
4
1.2
管线
试压
G

—
3
2.4
安起
重机
B
F
2
1
安装
罐体
F

—
5
1.8
挖土

C
D
5
0.8
合计

10

【问题】
(1)绘制本工程的实际进度前锋线，并计算累计完毕投资额。

(2)假如后续工作按计划进行，试分析 B、 D、 E 三项工作对计划工期产生了什么影 响？
(3)假如要保持工期不变，第 9 天后需压缩哪两项工作？并说明因素。 【分析】
施工进度计划的调整依据进度计划检查结果进行。调整的内容涉及：施工内容、工程 量、起止时间、连续时间、工作关系、资源供应等。调整施工进度计划采用的原理、方法与 施工进度计划的优化相同。调整内容涉及：单纯调整工期、资源有限—工期最短调整、工期 固定— 资源均衡调整、工期成本调整。
调整施工进度计划的环节如下：分析进度计划检查结果，拟定调整的对象和目的；选

择适当的调整方法； 编制调整方案； 对调整方案进行评价和决策； 拟定调整后付诸实行的新 施工进度计划。

【答案】
(1)根据第 9 周的进度情况绘制的实际进度前锋线见表 2。一方面，根据图 1 绘制时

标网络计划；然后，再打点连线，即绘制出实际进度前锋线。完毕的投资额为：
2 3
1.2+1+0.8+ × 1.2+ ×1.6=4.56 万元
4 5

实际进度前锋线

表 2

(2)从表 2 可以看出， D、 E 工作均未完毕计划。 D 工作延误 2d，这 2d 是在关键线路 上，故将使项目工期延长 2d。 E 工作也延误 2d，但由于该工作有 1d 总时差，故将使项目工 期延长 1d。 B 工作按计划完毕，所以对工期不会导致影响。
(3)假如使工期保持 14d 不变，在第9 天检查之后，应立即组织压缩 G 工作的连续时 间 1d 和 F 工作 2d。由于一方面 D、 F 工作在关键线路上，并且 F 工作是D 工作的紧后工作， 当 D 迟延 2d 时，为了保证工期，必须使 D 工作的紧后工作 F 压缩 2d；另一方面， E 工作延 误 2d，虽然该工作不是关键工作，但仅有1d 总时差，所认为了保证工期，其紧后工作G 工
作需要压缩 1d 才干达成工期目的。

案例九

【背景】
某中学实验楼， 室外楼梯间的楼面梁和楼梯平台梁的一端由 3 根独立柱支承， 另一断支 承在实验楼阶梯教室外山墙内， 室外楼梯及门斗 3 根独立柱基础属于非采暖基础， 而阶梯教 室外山墙基础属于采暖建筑基础。 由于冻胀不均匀， 致使阶梯教室外山墙开裂。 检查发现施 工单位在施工准备阶段未对设计图样进行认真审读，也未拟定关键工序和特殊过程及作业的 指导书。
【问题】
(1)简要分析导致山墙开裂的因素及解决措施。

(2)简述图纸会审对项目质量控制的必要性。

(3)特殊过程控制应符合哪些规定？

【答案】
(1)设计不妥，在采暖与非采暖建筑之间应设防冻胀变形缝。当室外独立柱基周边土 体遭受冻结后， 与柱基紧紧冻结在一起， 在土的切向冻切力作用下，把柱基往上抬，因而柱 子也往上顶，导致山墙开裂。
解决措施： 在门斗墙与阶梯教室外山墙之间设立防冻胀变形缝。 同时， 将独立柱基周边 的冻胀土挖除，回填砂或砂石等非冻胀性材料，以消除东切力作用，避免再遭冻害。
(2)设计图样是施工单位进行质量控制的重要依据。为了在施工前能发现和减少图样 的差错， 及对图样审读的偏差， 项目技术负责人必须主持对图样的的审核， 并应形成会审记 录。
(3)特殊过程是施工质量控制的重点，在这些工序或部位上应设立质量控制的点，事 先分析影响质量的因素，提出相应的措施，以便进行积极的，防止性的控制。
特殊过程控制应符合下列规定：
○1对在项目质量计划中界定的特殊，应设立工序量控制点进行控制。
○2对特殊过程的控制，除应执行一般过程控制的规定外，还应由专业技术人员编制专

门的作业指导书，经项目技术负责人审批后执行。

○3 凡列为特殊过程控制的对象，必须在规定的控制点到来之前告知监理工程师派员到 现场监督、检查，未经监理工程师认可不能越过该控制点继续活动。

案例十

【背景】

某社区住宅楼工程， 建筑面积 43177 ㎡， 地上 9 层，结构形式为全现浇剪力墙结构，基 础为带形基础， 施工过程中每道工序严格按“三检制”进行检查验收。建设单位为某房地产 开发有限公司， 设计单位为某设计研究院， 监理单位为某监理公司， 施工单位为该市某建设 集团公司，材料供应为某贸易公司。施工过程中发生了质量事故，一层剪力墙模版拆模后， 局部混凝土表面因缺少水泥砂浆而形成石子外漏。
【问题】
(1)本案例中的建筑工程质量检查中“三检制”是指什么？

(2)在工程施工质量控制过程中，谁有自控主体，谁是监控主体？

(3)简要分析事件发生的因素。

【答案】
(1)建筑工程的施工，应建立各道工序的操作人员“自检”、 “互检”和专职人员“专 检”相结合的“三检”制度，并有完整的检查记录。未经建设(监理)单位对上道工序的检 查确认，不得进行下道工序的施工。
(2)该工程质量控制过程中，施工单位(该市某建设集团公司)和材料供应单位(某 贸易公司)为自控主体，建设单位(某房地产开发有限公司 )、 监理单位(某工程监理公司) 和设计单位(某设计研究院)为监控主体。
(3)混凝土表面因缺少水泥砂浆而形成石子外露的因素：
1)混凝土配合比的原材料称量偏差大，粗骨料多，和易性差。

2)浇筑混凝土时，混凝土离析，石子集中，振不出水泥浆。

3)混凝土搅拌时间短，拌合不均匀，和易性差。
4)混凝土振捣不密实，漏振。

5)模板缝隙大，混凝土漏浆。

案例十一

【背景】
某单位职工宿舍楼为 6 层砖混结构，墙体采用“三一砌法”。由本市某建筑公司承建， 2023 年 3 月 18 日开工。
【问题】
(1)构造柱与砖墙的连接应如何解决？

(2)规范规定不得在哪些墙体或部位设立脚手眼？

(3)什么是“三一”砌砖法？

【答案】
(1)构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，预留的拉结筋位置应 对的，施工中不得任意弯折。每一马牙槎沿高度方向尺寸不应超过 300mm。
(2)不得在下列墙体或部位设立脚手眼：
○1 120mm 厚墙体、料石清水墙和独立柱。
○2过梁上与过梁成 60°角的三角形范围及过梁净跨度1/2 高度范围内。 ○3宽度小于 1m 的窗间墙。
○4砌体门窗洞口两侧 200mm (石砌体为 300mm)和转角处 450mm (石砌体 600mm)范围

内。
○5梁或梁垫下及其左右 500mm 范围内。
○6设计不允许设立脚手眼的部位。
○7施工脚手眼补砌时，灰缝应填满砂浆，不得用干砖填塞。

(3) “三一”砌砖法，即使用大铲，一块砖、一铲灰、一挤揉的砌筑方法。

案例十二

【背景】
某市一综合楼，结构形式为现浇框架—剪力墙结构，地上 20 层，地下 2 层，建筑檐高 66.75m，建筑面积56000 ㎡，于 2023 年 3 月 12 日开工。 屋面卷材防水层(卷材及其配套材 料符合设计规定)施工后，直接在上面进行刚性保护层施工。通过一段时间后，变形缝等部 位防水层出现裂缝，并逐渐发展，在女儿墙泛水处出现了渗水现象。

【问题】
(1)简述该建筑施工项目质量控制的过程。

(2)屋面卷材防水工程女儿墙泛水处的施工质量应如何控制？

(3)分析屋面卷材防水层开裂的因素。

【答案】

(1) 施工项目的质量控制过程是从工序质量到检查批、 分项工程质量、 分部工程质量、 单位工程质量的系统控制过程； 也是一个由投入原材料的质量控制开始， 直到完毕工程质量 检查为止的全过程的系统过程。
(2)屋面卷材防水工程女儿墙泛水处的施工质量应符合如下规定：
○1屋面与女儿墙交接处应做成圆弧。泛水处应增设附加层。铺贴泛水处的卷材应采用

满粘法。
○2砖墙上的卷材收头裁齐，可直接铺压在女儿墙压顶下，压顶应做防水解决；也可压

入凹槽内固定密封，凹槽与屋面找平层的的距离不应小于250mm，凹槽上部墙体应做防水解
决。
○3混凝土墙上的卷材收头裁齐，塞入预留凹槽内，采用金属压条钉压固定，最大钉距

不应大于 900mm，并用密封材料封严。

(3)屋面卷材防水层开裂的因素有：
○1变形缝设立不符合规定规定，或变形缝节点构造解决不对的；屋面面积较大，温差

变形明显，防水层产生胀缩现象，引起裂缝。
○2刚性保护层与卷材防水层之间漏设隔离层，刚性保护层因胀缩变形，引起防水层裂

缝。

案例十三

【背景】

某设备厂新建生产车间， 基础为先张法预应力管桩基础， 结构形式为 2 层钢结构， 彩钢 板屋面。
【问题】
(1)试述钢结构焊接工程施工质量控制要点。

(2)试述钢结构安装工程施工质量控制要点。

【答案】
(1)钢结构焊接工程施工质量控制要点：
○1焊前预热和焊后热解决：对于需要进行焊前预热和焊后热解决的焊缝，其预热温度

或后热温度应符合国家现行有关标准的规定或通过工艺实验拟定， 预热区在焊道两侧， 每侧 宽度均应大于焊件厚度的 1.5 倍，且不应小于 100mm；后热解决应在焊后立即进行，豹纹时
间根据板厚，按每 25mm 板厚 1h 拟定。
○2严禁在焊缝区以外的母材上打火引弧。在坡口内起弧的局部面积应焊接一次，不得

留下弧坑。
○3多层焊缝应连续施焊，每一层焊道焊完后应及时清理。
○4碳素结构钢应在焊缝冷却到环境温度，低合金钢应在完毕焊接 24h 后进行焊缝无损

检测检查。
(2)钢结构安装工程施工控制要点。

○1钢结构在进场时应有产品产品质量证明书，其焊接连接、紧固件连接、钢结构制作

等分项工程验收应合格。
○2验算构件吊装的稳定性，合理选择吊装机械，拟定经济、可行的吊装方案。
○3钢结构应符合设计规定及规范规定。运送、堆放、吊装等导致的钢结构变形及涂层

脱落，必须进行矫正和修补。
○4多层或高层框架构件的安装，在每一层吊装安装完毕后，应根据中间验收记录、测

量资料进行校正， 必要时告知制造厂调整构件长度。 吊车梁和轨道的调整应在重要构件固定

后进行。
○5设计规定的顶紧的节点，相接触的两个平面必须保证有 70%紧贴，用 0.3mm 塞尺检

查。边沿最大间隙不得大于 0.8mm。
○6垫铁的位置应保证柱子底部的刚度，垫铁的布置不应使柱子或底座承受附加荷载。 ○7每节柱的定位轴线应从地面控制线引上，不得从下层柱的轴线引上；结构的楼层标
高按相对标高或设计标高进行控制。
○8在形成空间刚度单元后，应及时对柱底板和基础顶面的空隙进行细石混凝土、灌浆

料等第二次浇灌。

案例十四

【背景】
某机关办公楼会议室需进行装饰装修，该办公室层高 4.5m，吊顶高度 2.6m。装饰设计 规定采用轻钢龙骨双层石膏板吊顶， 局部人造饰面板造型吊顶， 顶棚内具有路管线。 施工中 对人造饰面板的内、 外表面以及相应木龙骨涂覆了一级饰面型防火涂料。 该办公楼共有会议 室 6 间，每间面积约为 250 ㎡。会议室内安装多盏大型照明灯具。
【问题】
(1)结合本工程特点，你认为本工程技术交底应有哪些内容？

(2)对于轻钢龙骨双层石膏板吊顶其龙骨安装的质量控制要点有哪些？

(3)办公室吊顶采用人造饰面板的燃烧性能等级应达成哪级？施工中采用的技术措施 符合规范规定吗？
(4)根据题意，请回答在吊顶工程中应对哪些隐蔽工程项目进行验收？

(5)本工程中吊顶上安装灯具应注意哪些问题？

【答案】
(1)其技术交底应涉及以下内容：

材料准备、机具准备、作业条件、施工工艺、质量规定、成品保护、安全措施。

(2)龙骨架构各连接点必须牢固，拼缝严密无松动，安全可靠，主龙骨起拱高度应为 房间短向跨度的 1/1000~3/1000。
(3) 人造饰面板的燃烧性能等级应达成 B1 级， 所采用的技术措施符合 《建筑内部装修 设计防火规范》规定。
(4)吊顶工程应对下列隐蔽工程项目进行验收：
1)吊顶内管道、设备的安装及水压实验。

2)木龙骨防火、防腐解决。

3)预埋件或拉结筋。

4)吊杆安装。
5)龙骨安装。

6)填充材料的设立。

(5)吊顶工程中照明灯具的安装规定：轻型灯具应吊在主龙骨或附加龙骨上，重型灯 具严禁安装在吊顶工程的龙骨上。
案例十五

【背景】
某多层旅游宾馆外墙玻璃幕墙，每层楼板与幕墙之间的空隙处采用100mm 厚岩棉封堵， 下面采用 1.5mm 厚度锌钢板承托。 承托板与幕墙结构之间采用硅酮耐候密封胶密封。岩棉紧

贴幕墙玻璃，铺设饱满密实。幕墙的防雷设施完毕后，经电阻测试合格。项目部对防雷设施 均为进行隐蔽工程验收。 监理工程师提出每层的防雷连接都应进行隐蔽工程验收， 项目管理 部以防雷测试已合格为由， 认为不需要进行隐蔽工程验收。 玻璃幕墙竣工后， 应施工现场水 压低，四层以上的玻璃幕墙未进行淋水实验。
【问题】
(1)指出楼面防火层做法的错误，并提出纠正意见及理由。

(2)防雷工程电阻测试合格是否可以代替防雷工程的隐蔽工程验收？说明理由。

(3)四层以上的玻璃幕墙的现场淋水实验应如何补做？

【答案】
(1)楼面防火层做法错误有 2 处：

1)岩棉不应紧贴玻璃幕墙铺设。 纠正意见：岩棉与玻璃面之间宜用装饰板隔离。理由： 岩棉吸热后，传递热量能力低，使与其直接接触的玻璃温度升高，易导致玻璃碎裂或自爆， 所以应用装饰板隔离。
2)承托板与幕墙结构之间采用硅酮耐候密封胶密封错误。纠正意见：应采用防火密封 胶严密封闭。 理由： 因硅酮耐候密封胶不耐火， 遇火失效后， 缝隙仍存在窜烟、 窜火的危险。
(2)不可代替。理由：防雷电阻测试合格，只说明当前该工程具有防雷能力，而不能 保证长期具有防雷能力。 假如不进行隐蔽工程验收，防雷连接的钢材规格、焊接、 防腐若不 符合设计规定， 也无法发现和纠正。 若干年后有也许因钢材腐蚀、 脱焊等因素导致部分防雷 功能失效，使工程存在防雷隐患。所以必须按照规范规定进行隐蔽工程验收。
(3)当水压局限性时，应采用增压泵增压，然后按照“幕墙现场淋水检查方法”补做。
案例十六

【背景】
某高校新建一栋学生公寓，该工程建筑面积 14808 ㎡，建筑高度 26m， 8 层现浇框架— 剪力墙结构，基础为钢筋混凝土条形基础。工程于 2023 年 4 月 18 日开工，协议工期 322 日历天。建筑公司针对公司和协议签约情况给项目经理部下达了工程质量目的。基坑开挖后， 由施工单位项目经理组织设计、监理单位进行验槽基坑的隐蔽。

【问题】

(1)根据公司下达的质量目的，应由谁主持编制该工程的施工项目质量计划，施工项 目质量计划的定义是什么？
(2)由施工单位项目经理组织监理、设计单位进行验槽和基坑的隐蔽是否合理，为什 么？
【答案】
(1)应由项目经理主持编制。施工项目质量计划：是指拟定施工项目的质量目的如何 达成这些质量目的所规定的必要的的作业过程、专门的质量措施和资源等工作。
(2) 不合理。 由于基坑验槽应由总监理工程师或建设单位项目负责人组织施工、 设计、 勘察等单位现场验槽， 检查地基土与工程地质勘察报告、 设计图纸是否相符， 有无破坏原状 土的结构或发生较大的扰动现象，并做好基坑验槽记录和隐蔽工程记录。

案例十七

【背景】

某驻京办事处客房的装饰装修中，根据业主及设计的规定，所有木门窗采用大芯板基层、 黑胡桃木面层，并增长局部装饰线条。木门制作的允许偏差和检查方法见表1，木门安装的 留缝限值、允许偏差和检查方法见表 2。
木门制作的允许偏差和检查方法 表 1

项
次
1

2
3
4
5
6
项 目

翘曲
对角线
长度差
表面平整度
高度、宽度
裁口、线条结合处高低差
相邻棂子两端间距
构件名称
框
扇
框、扇
扇
框
扇
框、扇
扇
允许偏差高级 mm
2
2
2
2
0； - 1
+1； 0
0.5
1
检查方法
将框、扇放在检查平台上， 用( )检查
用 ( ) 检查， 框量裁口 ( ) 角，扇量( )角
用( )和( )检查
用( )检查，框量裁口角， 扇量( )角
用( )和( )检查
用( )检查

木门安装的留缝限值、允许偏差和检查方法 表 2
检查方法

用钢尺检查

用 1m 垂直检测尺检查

用钢直尺和塞尺检查

用塞尺检查

用塞尺检查
留缝限值(mm)

普通

—

—

—
( )
( )

1~2.5
4~7
( )
( )
高级

—

—

—
1.5~2
1~1.5

1~1.5
5~6 6~7
8~10

项目
门窗槽口对角线 长度差
门窗框的正、侧 面垂直度
框与扇、扇与扇 接缝高低差
门窗扇对口缝 门窗扇与上框间 留缝
门窗扇与侧框间

留缝
无 下 框 时 门 扇 与 地 面
间留缝

外门 内门 卫生
间门

允许偏差(mm)

普通
( )

2

2

—

—

—

—
—

—
高级
2

1

1

—

—

—

—
—

—

项 次
1

2

3
4
5

6
