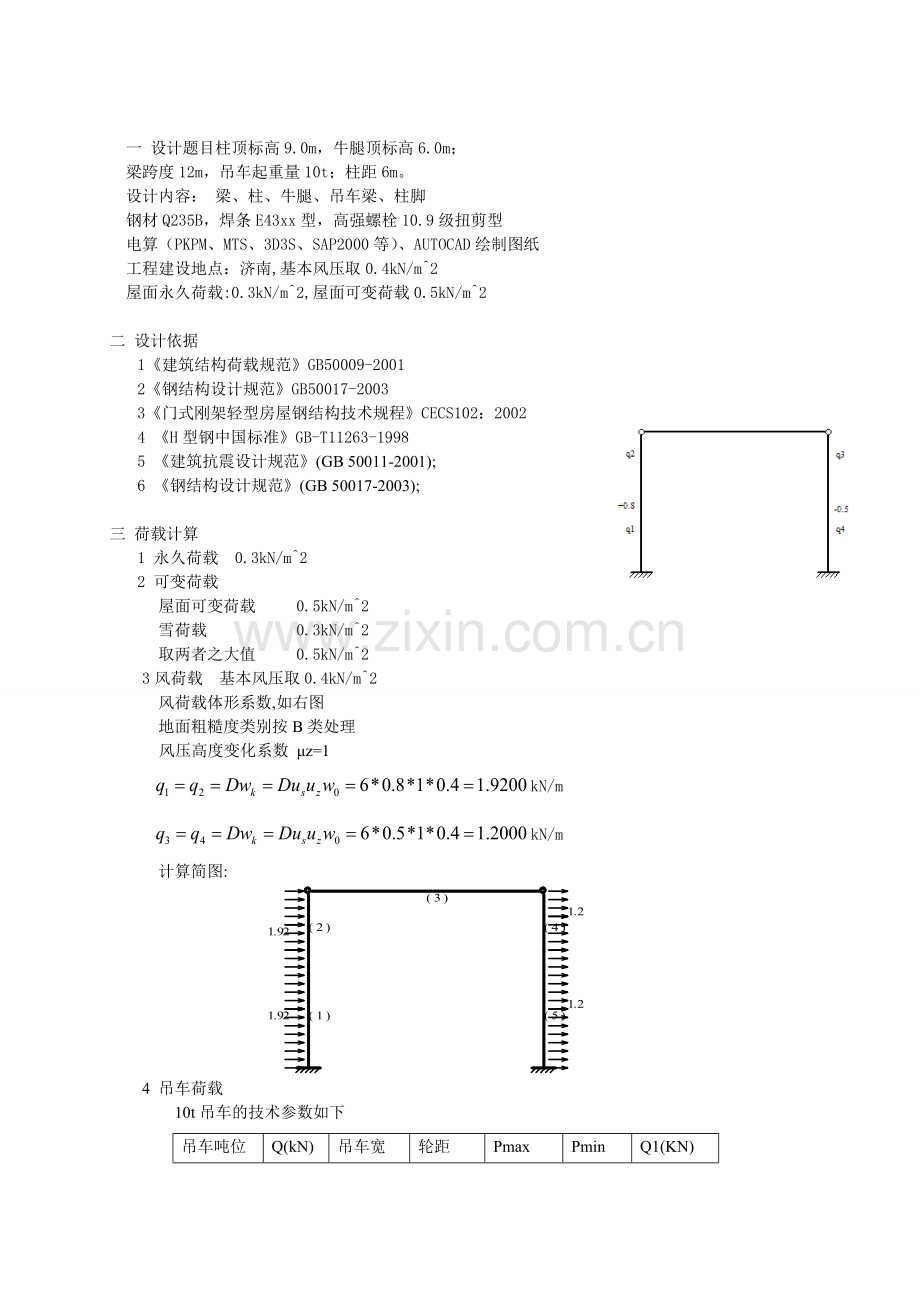

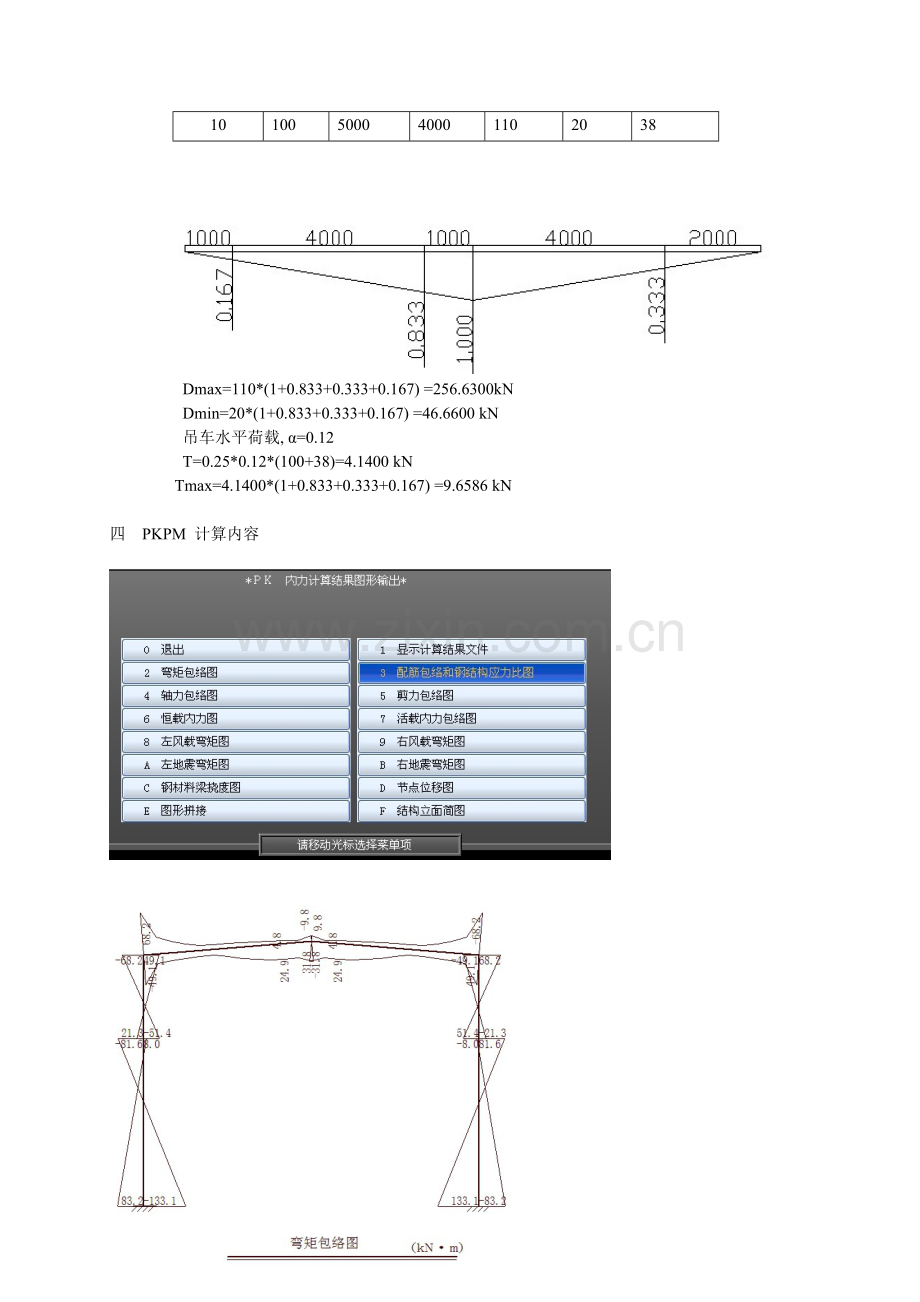

一 设计题目柱顶标高9.0m,牛腿顶标高6.0m; 梁跨度12m,吊车起重量10t;柱距6m。 设计内容: 梁、柱、牛腿、吊车梁、柱脚 钢材Q235B,焊条E43xx型,高强螺栓10.9级扭剪型 电算(PKPM、MTS、3D3S、SAP2000等)、AUTOCAD绘制图纸 工程建设地点:济南,基本风压取0.4kN/m^2 屋面永久荷载:0.3kN/m^2,屋面可变荷载0.5kN/m^2 二 设计依据 1《建筑结构荷载规范》GB50009-2001 2《钢结构设计规范》GB50017-2003 3《门式刚架轻型房屋钢结构技术规程》CECS102:2002 4 《H型钢中国标准》GB-T11263-1998 5 《建筑抗震设计规范》(GB 50011-2001); 6 《钢结构设计规范》(GB 50017-2003); 三 荷载计算 1 永久荷载 0.3kN/m^2 2 可变荷载 屋面可变荷载 0.5kN/m^2 雪荷载 0.3kN/m^2 取两者之大值 0.5kN/m^2 3风荷载 基本风压取0.4kN/m^2 风荷载体形系数,如右图 地面粗糙度类别按B类处理 风压高度变化系数 μz=1 kN/m kN/m 计算简图: 4 吊车荷载 10t吊车的技术参数如下 吊车吨位 Q(kN) 吊车宽 轮距 Pmax Pmin Q1(KN) 10 100 5000 4000 110 20 38 Dmax=110*(1+0.833+0.333+0.167) =256.6300kN Dmin=20*(1+0.833+0.333+0.167) =46.6600 kN 吊车水平荷载, α=0.12 T=0.25*0.12*(100+38)=4.1400 kN Tmax=4.1400*(1+0.833+0.333+0.167) =9.6586 kN 四 PKPM 计算内容 总信息 结构类型: 门式刚架轻型房屋钢结构 设计规范: 按《门式刚架轻型房屋钢结构技术规程》计算 结构重要性系数: 1.00 节点总数: 7 柱数: 4 梁数: 2 支座约束数: 2 标准截面总数: 2 活荷载计算信息: 考虑活荷载不利布置 风荷载计算信息: 计算风荷载 钢材: Q235 梁柱自重计算信息: 柱梁自重都计算 恒载作用下柱的轴向变形: 考虑 梁柱自重计算增大系数: 1.20 基础计算信息: 不计算基础 梁刚度增大系数: 1.00 钢结构净截面面积与毛截面面积比: 0.95 门式刚架梁平面内的整体稳定性: 不验算 钢结构受拉柱容许长细比: 400 钢结构受压柱容许长细比: 500 钢梁(恒+活)容许挠跨比: l / 180 柱顶容许水平位移/柱高: l / 60 抗震等级: 2(钢结构为考虑地震作用) 计算震型数: 3 地震烈度: 6.00 场地土类别:Ⅱ类 附加重量节点数: 0 设计地震分组:第一组 周期折减系数:0.80 地震力计算方法:振型分解法 结构阻尼比:0.050 按GB50011-2001 地震效应增大系数 1.000 窄行输出全部内容 标准截面特性 截面号 Xc Yc Ix Iy A 1 0.12000 0.20000 0.17585E-03 0.18439E-04 0.61440E-02 2 0.09000 0.15000 0.58626E-04 0.58372E-05 0.38880E-02 截面号 ix iy W1x W2x W1y W2y 1 0.16918E+00 0.54783E-01 0.87925E-03 0.87925E-03 0.15366E-03 0.15366E-03 2 0.12280E+00 0.38747E-01 0.39084E-03 0.39084E-03 0.64858E-04 0.64858E-04 吊车荷载计算... 吊车连接节点数: 2 吊车连接节点号: 1, 2, 最大轮压在左侧产生的各节点竖向荷载(Dmax在跨左): 89.900, 22.600, 最大轮压在右侧产生的各节点竖向荷载(Dmax在跨右): 22.600, 89.900, 空车最大轮压在左侧产生的各节点竖向荷载(Wmax在跨左): 0.000, 0.000, 空车最大轮压在右侧产生的各节点竖向荷载(Wmax在跨右): 0.000, 0.000, 吊车竖向荷载与节点竖向偏心距(m): 0.750, -0.750, 吊车水平刹车力在各节点产生的最大水平力(Tmax): 6.150, 6.150, 吊车的横向水平荷载与各节点的垂直距离(m): 1.030, 1.030, 考虑空间工作和扭转影响的效应调整系数: 1.000 吊车桥架引起的地震剪力与弯矩增大系数: 1.000 吊车桥架重量: 36.950 单跨吊车组合荷载折减系数:1.000 两跨吊车组合荷载折减系数:1.000 荷载效应组合计算... ----- 荷载效应组合及强度、稳定、配筋计算 ----- 考虑腹板屈曲后强度,强度计算控制组合号: 83, M= -133.10, N= 74.28, M= -81.60, N= -159.59 考虑屈曲后强度强度计算应力比 = 0.785 抗剪强度计算控制组合号: 83, V= -32.20 抗剪强度计算应力比 = 0.112 平面内稳定计算最大应力 (N/mm*mm) = 177.21 平面内稳定计算最大应力比 = 0.824 平面外稳定计算最大应力 (N/mm*mm) = 202.95 平面外稳定计算最大应力比 = 0.944 门规CECS102:2002腹板容许高厚比 [H0/TW] = 250.00 翼缘容许宽厚比 [B/T] = 15.00 考虑屈曲后强度强度计算应力比 = 0.785 < 1.0 抗剪强度计算应力比 = 0.112 < 1.0 平面内稳定计算最大应力 < f= 215.00 平面外稳定计算最大应力 < f= 215.00 腹板高厚比 H0/TW= 64.00 < [H0/TW]= 250.00 翼缘宽厚比 B/T = 14.62 < [B/T]= 15.00 压杆,平面内长细比 λ= 94. < [λ]= 500 压杆,平面外长细比 λ= 110. < [λ]= 500 构件重量 (Kg)= 289.38 -------------------------------------------------------------------------------- 钢 柱 2 截面类型= 16; 布置角度= 0; 计算长度:Lx= 15.97, Ly= 6.00; 长细比:λx= 94.4,λy= 109.5 构件长度= 6.00; 计算长度系数: Ux= 2.66 Uy= 1.00 截面参数: B1= 240, B2= 240, H= 400, Tw= 6, T1= 8, T2= 8 轴压截面分类:X轴:b类, Y轴:b类 验算规范: 门规CECS102:2002 考虑腹板屈曲后强度,强度计算控制组合号: 69, M= 133.10, N= 74.28, M= 81.60, N= -159.59 考虑屈曲后强度强度计算应力比 = 0.785 抗剪强度计算控制组合号: 69, V= 32.20 抗剪强度计算应力比 = 0.112 平面内稳定计算最大应力 (N/mm*mm) = 177.21 平面内稳定计算最大应力比 = 0.824 平面外稳定计算最大应力 (N/mm*mm) = 202.95 平面外稳定计算最大应力比 = 0.944 门规CECS102:2002腹板容许高厚比 [H0/TW] = 250.00 翼缘容许宽厚比 [B/T] = 15.00 考虑屈曲后强度强度计算应力比 = 0.785 < 1.0 抗剪强度计算应力比 = 0.112 < 1.0 平面内稳定计算最大应力 < f= 215.00 平面外稳定计算最大应力 < f= 215.00 腹板高厚比 H0/TW= 64.00 < [H0/TW]= 250.00 翼缘宽厚比 B/T = 14.62 < [B/T]= 15.00 压杆,平面内长细比 λ= 94. < [λ]= 500 压杆,平面外长细比 λ= 110. < [λ]= 500 构件重量 (Kg)= 289.38 -------------------------------------------------------------------------------- 钢 柱 3 截面类型= 16; 布置角度= 0; 计算长度:Lx= 15.97, Ly= 3.00; 长细比:λx= 94.4,λy= 54.8 构件长度= 3.00; 计算长度系数: Ux= 5.32 Uy= 1.00 截面参数: B1= 240, B2= 240, H= 400, Tw= 6, T1= 8, T2= 8 轴压截面分类:X轴:b类, Y轴:b类 验算规范: 门规CECS102:2002 考虑腹板屈曲后强度,强度计算控制组合号:119, M= -24.01, N= 12.25, M= -68.14, N= -31.96 考虑屈曲后强度强度计算应力比 = 0.389 抗剪强度计算控制组合号: 87, V= -25.10 抗剪强度计算应力比 = 0.087 平面内稳定计算最大应力 (N/mm*mm) = 87.46 平面内稳定计算最大应力比 = 0.407 平面外稳定计算最大应力 (N/mm*mm) = 83.74 平面外稳定计算最大应力比 = 0.389 门规CECS102:2002腹板容许高厚比 [H0/TW] = 250.00 翼缘容许宽厚比 [B/T] = 15.00 考虑屈曲后强度强度计算应力比 = 0.389 < 1.0 抗剪强度计算应力比 = 0.087 < 1.0 平面内稳定计算最大应力 < f= 215.00 平面外稳定计算最大应力 < f= 215.00 腹板高厚比 H0/TW= 64.00 < [H0/TW]= 250.00 翼缘宽厚比 B/T = 14.62 < [B/T]= 15.00 压杆,平面内长细比 λ= 94. < [λ]= 500 压杆,平面外长细比 λ= 55. < [λ]= 500 构件重量 (Kg)= 144.69 -------------------------------------------------------------------------------- 钢 柱 4 截面类型= 16; 布置角度= 0; 计算长度:Lx= 15.97, Ly= 3.00; 长细比:λx= 94.4,λy= 54.8 构件长度= 3.00; 计算长度系数: Ux= 5.32 Uy= 1.00 截面参数: B1= 240, B2= 240, H= 400, Tw= 6, T1= 8, T2= 8 轴压截面分类:X轴:b类, Y轴:b类 验算规范: 门规CECS102:2002 考虑腹板屈曲后强度,强度计算控制组合号:117, M= 24.01, N= 12.25, M= 68.14, N= -31.96 考虑屈曲后强度强度计算应力比 = 0.389 抗剪强度计算控制组合号: 73, V= 25.10 抗剪强度计算应力比 = 0.087 平面内稳定计算最大应力 (N/mm*mm) = 87.46 平面内稳定计算最大应力比 = 0.407 平面外稳定计算最大应力 (N/mm*mm) = 83.74 平面外稳定计算最大应力比 = 0.389 门规CECS102:2002腹板容许高厚比 [H0/TW] = 250.00 翼缘容许宽厚比 [B/T] = 15.00 考虑屈曲后强度强度计算应力比 = 0.389 < 1.0 抗剪强度计算应力比 = 0.087 < 1.0 平面内稳定计算最大应力 < f= 215.00 平面外稳定计算最大应力 < f= 215.00 腹板高厚比 H0/TW= 64.00 < [H0/TW]= 250.00 翼缘宽厚比 B/T = 14.62 < [B/T]= 15.00 压杆,平面内长细比 λ= 94. < [λ]= 500 压杆,平面外长细比 λ= 55. < [λ]= 500 构件重量 (Kg)= 144.69 -------------------------------------------------------------------------------- 钢 梁 1 截面类型= 16; 布置角度= 0;计算长度: Lx= 12.04, Ly= 3.00 构件长度= 6.02; 计算长度系数: Ux= 2.00 Uy= 0.50 截面参数: B1= 180, B2= 180, H= 300, Tw= 6, T1= 6, T2= 6 轴压截面分类:X轴:b类, Y轴:b类 验算规范: 门规CECS102:2002 --- 梁的弯矩包络 --- 考虑屈曲后强度强度计算应力比 = 0.874 抗剪强度计算应力比 = 0.142 平面外稳定最大应力(N/mm*mm) = 187.89 平面外稳定计算最大应力比 = 0.874 考虑屈曲后强度计算应力比 = 0.874 < 1.0 抗剪强度计算应力比 = 0.142 < 1.0 平面外稳定最大应力 < f= 215.00 腹板高厚比 H0/TW= 48.00 < [H0/TW]= 250.00 (CECS102:2002) 翼缘宽厚比 B/T = 14.50 < [B/T] = 15.00 钢 梁 2 截面类型= 16; 布置角度= 0;计算长度: Lx= 12.04, Ly= 3.00 构件长度= 6.02; 计算长度系数: Ux= 2.00 Uy= 0.50 截面参数: B1= 180, B2= 180, H= 300, Tw= 6, T1= 6, T2= 6 轴压截面分类:X轴:b类, Y轴:b类 验算规范: 门规CECS102:2002 --- 梁的弯矩包络 --- 梁下部受拉: 截面 1 2 3 4 5 6 7 弯矩 -31.83 -24.94 -21.77 -13.82 -9.27 -13.04 -49.11 梁上部受拉: 截面 1 2 3 4 5 6 7 弯矩 9.83 4.83 6.59 7.63 8.20 18.94 68.19 考虑屈曲后强度强度计算应力比 = 0.874 抗剪强度计算应力比 = 0.142 平面外稳定最大应力(N/mm*mm) = 187.89 平面外稳定计算最大应力比 = 0.874 考虑屈曲后强度计算应力比 = 0.874 < 1.0 抗剪强度计算应力比 = 0.142 < 1.0 平面外稳定最大应力 < f= 215.00 腹板高厚比 H0/TW= 48.00 < [H0/TW]= 250.00 (CECS102:2002) 翼缘宽厚比 B/T = 14.50 < [B/T] = 15.00 --- (恒+活)梁的相对挠度 (mm) --- 截面 1 2 3 4 5 6 7 挠度值 0.00 2.49 3.38 2.90 1.57 0.23 0.00 最大挠度值 = 3.38 最大挠度/梁跨度 = 1/ 1779. 斜梁坡度初始值: 1/ 12.50 变形后斜梁坡度最小值: 1/ 13.36 变形后斜梁坡度改变率 = 0.064 < 1/3 构件重量 (Kg)= 183.71 -------------------------------------------------------------------------------- 风荷载作用下柱顶最大水平(X 向)位移: 节点( 3), 水平位移 dx= 14.766(mm) = H / 610. 地震荷载作用下柱顶最大水平(X 向)位移: 节点( 4), 水平位移 dx= 3.542(mm) = H / 2541. 梁的(恒+活)最大挠度: 梁( 1), 挠跨比 = 1 / 1779. 风载作用下柱顶最大水平位移: H/ 610< 柱顶位移容许值: H/ 60 地震作用下柱顶最大水平位移: H/ 2541< 柱顶位移容许值: H/ 60 梁的(恒+活)最大挠跨比: 1/ 1779< 梁的容许挠跨比: 1/ 180 所有钢柱的总重量 (Kg)= 868. 所有钢梁的总重量 (Kg)= 367. 钢梁与钢柱重量之和 (Kg)= 1236. -----PK11 计算结束-----
