洞石在外围幕墙中的应用.pptx

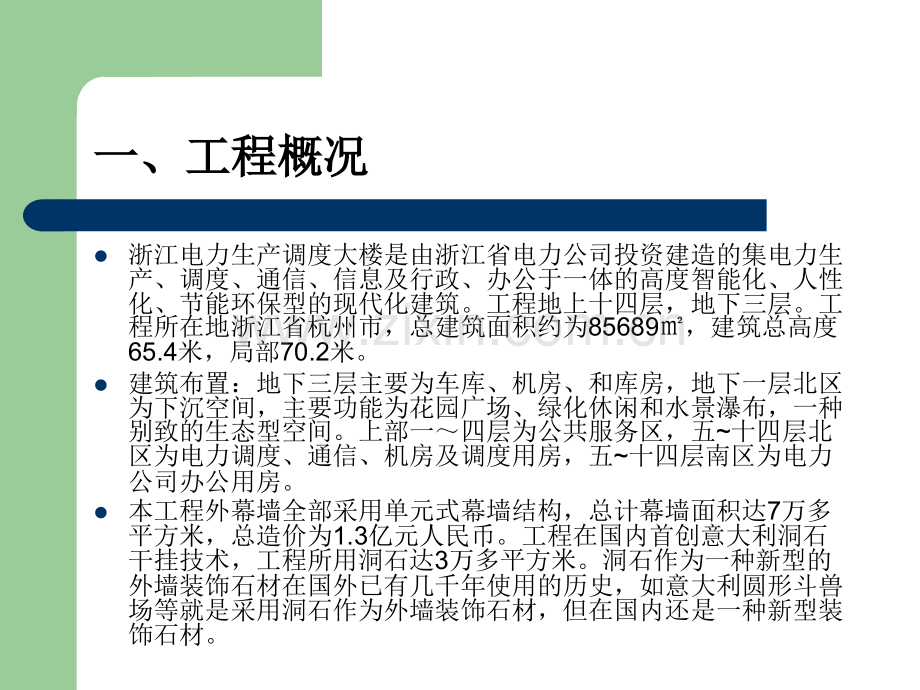

一、工程概况一、工程概况l浙江电力生产调度大楼是由浙江省电力公司投资建造的集电力生产、调度、通信、信息及行政、办公于一体的高度智能化、人性化、节能环保型的现代化建筑。工程地上十四层，地下三层。工程所在地浙江省杭州市，总建筑面积约为85689，建筑总高度65.4米，局部70.2米。l建筑布置：地下三层主要为车库、机房、和库房，地下一层北区为下沉空间，主要功能为花园广场、绿化休闲和水景瀑布，一种别致的生态型空间。上部一四层为公共服务区，五十四层北区为电力调度、通信、机房及调度用房，五十四层南区为电力公司办公用房。l本工程外幕墙全部采用单元式幕墙结构，总计幕墙面积达7万多平方米，总造价为1.3亿元人民币。工程在国内首创意大利洞石干挂技术，工程所用洞石达3万多平方米。洞石作为一种新型的外墙装饰石材在国外已有几千年使用的历史，如意大利圆形斗兽场等就是采用洞石作为外墙装饰石材，但在国内还是一种新型装饰石材。二、小组概况1、注册登记、注册登记部 门浙江电力生产调度大楼项目部小组组成人员QC小组名称洞石在外围护中应用6人类 型创新型登记时间2005年9月13日实施时间2005年8月2006年3月课题汇编号QC-BYMQ-002组长王永江立题目标1.降低石材脆性及低强度；2.减少破损率，增强经济性；3.寻找合理且又可行的干挂工艺；4.加强项目部团队精神，提高企业质量管理水平。2、参加人员、参加人员姓名年龄性别学历职务在小组内担任职务王永江37男大专项目经理组长朱志雄26男本科副总工程师副组长周朝晖26男本科施工员组员孙国民27男本科施工员组员李智文29男大专加工厂长组员蒋金福43男本科施工负责组员三、项目策划（C阶段）1、选题理由：、选题理由：1）质量兴市、品牌建市，本工程质量目标：优良，创国家优质工程“鲁班奖”；2）由于洞石为沉积岩，石材为多孔组织，板脆性大，又具有天然沉积裂纹，抗弯强度达不到规范要求，板材破损大；3）国内同类工程很少，施工工艺决定工程质量和使用安全；4）通过QC攻关，为今后公司在同类工程中具备一定的借鉴意义。2、洞石状况调查、洞石状况调查 项目部针对洞石特性，在立题以前在市场进行了大量的调查和取样，对样品进行有针对性的外观密度、纹理、孔组织、产地、荒料量调查统计。具体详见表一。洞石状况调查洞石状况调查序号外观密度纹理孔组织产地荒料量备注1呈米黄色2.38平行纹理细孔组织均匀意大利满足工程要求可以使用2呈米黄米白色2.34平行纹理细孔组织局部粗孔意大利满足工程要求可以使用3呈浅米白色2.42平行纹理少孔组织意大利满足工程要求可以使用4呈浅棕色2.22局部平行纹理多孔组织局部开孔伊朗满足工程要求局部使用5呈浅啡色2.14错纹乱纹多孔组织局部贯通伊朗满足工程要求禁止使用6米黄夹杂青筋2.48平行纹理少量孔组织意大利满足工程要求影响外观7浅白色2.12无纹理多孔组织土耳其满足工程要求禁止使用表一表一 由上调查结合工程创优夺杯计划，决定工程用外观感由上调查结合工程创优夺杯计划，决定工程用外观感观具体色调米黄色，并征得了建筑设计师和业主的认可，观具体色调米黄色，并征得了建筑设计师和业主的认可，对石材密度初步决定了矿脉和供货商，其中板序号对石材密度初步决定了矿脉和供货商，其中板序号1、2基基本符合要求，板密度分析详图一本符合要求，板密度分析详图一图一经过小组讨论，大多初步认为：1）多孔组织和平行纹理决定了板的抗弯强度不能满足工程规范要求，同时也决定板的脆性；2）采用何种工艺干挂即涉及结构质量，又能施工方便和满足抗风压强度。因此小组讨论的决定将本QC小组目标锁定为两大点：I）采用一种方式增加板的抗弯强度，使其符合规范要求，同时又可加强板的抗折性，使其能大面积加工、转运、安装。II）采用一种合理的干挂工艺，满足设计要求。3、方案提交及比对、方案提交及比对 1）目标I方案方案序号方案要点方案实施工艺方案A板块式组装在洞石板材四周加装铝合金或不锈钢型材，型材与石材采用硅酮结构粘接方案B垂直纹理开槽加圆钢衬筋在垂直纹理方向开两10mm槽，嵌入8mm不锈钢条，再用环氧树脂填注孔槽口方案C粗孔纤维网片粘附同普通大理石施工工艺，在石材背面用环氧树脂胶将纤维网布粘附在板材上方案D细孔纤维无纺布粘附用细孔纤维无纺布加两道或多道，将纤维网布用环氧树脂及添加剂粘附在板材上2）目标II方案方案序号方案要点方案实施工艺方案A不锈钢燕尾片挂槽式在板材宽度方向断面开槽植入不锈钢燕尾片将板材固定于单元钢架上方案B背栓锚固式在板材背面找锚栓孔，植入背切锚栓固定板材方案C背槽式在板背面开燕尾槽孔，植入锚栓件方案D板块组件式在板材背面用硅酮结构胶粘接石材背面4、方案的比较分析 提出目标I、目标II方案后，小组着重讨论分析比较，对两种方案存在的优劣进行比较和梳理，并就以下方面进行考虑：方案是否符合设计及施工要求；方案是否具备安全性和可操性；方案是否经济合理；能否保证质量。经过小组成员分析讨论后，对两方案从以下几个方面进行剖析。目标方案序号符合设计工 艺安全、质量保证经济性目标I方案A无设计先例，须做型式试验确定抗弯及抗折强度须做相容性试验注胶密度须做切片试验无施工先例，有一定风险增加185元/方案B加工厂没有先例，须做型式试验确定抗弯及抗折强度施工较简单可行易操作加工厂一般用于内装饰，施工外墙无先例增加22元/方案C普通大理石施工方案，但加贴后抗弯及抗折强度均达不到规范要求简单易操作抗弯强度达不到难以保证安全质量增加15元/方案D专利产品，无工程实例，须做形式试验确定强度简便易操作对来样30030025进行试验，抗弯、抗折有明显改观增加32元/目标方案序号符合设计工 艺安全、质量保证经济性目标II方案A大理石、花岗岩较多使用，但洞石多孔有脆性，侧孔开孔无法承受荷载工艺简单易操作无法满足设计要求，无法保证安全质量单价32元/方案B花岗岩、大理石使用较多，但洞石多孔组织须进行应力加强处理，方能符合设计要求工艺要求严操作性强通过孔壁处理，加强孔壁应力，经试验后，能达到安全质量保证单价35元/方案C专利工艺及产品，对多余槽孔灌满胶，能符合设计要求工艺要求严操作性强应通过拉拔试验确定其承载力单价40元/方案D无施工先例，须做型式试验后，确定拉拔荷载，经设计确认须做相溶性试验，注胶密度须经切片验证无施工先例，有一定风险单价185元/5、方案的确定通过对方案的分析比较，小组成员在对方案进行充分讨论酝酿的基础上，决定采用综合打分法对方案进行综合评定，分值主要体现在表五，汇总情况如下：目标目标方案方案分数值分数值组员组员目标目标I方案方案A方案方案B满足设满足设计要求计要求加工合加工合理性理性工艺工艺要求要求安全安全性性质量保证质量保证切实有效切实有效经济经济性性合计合计满足设满足设计要求计要求加工合加工合理性理性工艺工艺要求要求安全安全性性质量保证质量保证切实有效切实有效经济经济性性合计合计王永江王永江3332311534423420朱志雄朱志雄3432311643412418周朝晖周朝晖3323401533432318孙国民孙国民3432201424323317李智文李智文3432211514424217蒋金福蒋金福3323321423422417合计合计89107表五6、确定应对因素通过对目标方案的比较分析和综合评分，初步确定目标I方案采用D方案，目标方案采用B方案，确定两方案后，QC小组又进行了多次专题研究讨论，并与石材供应商、加工厂、幕墙设计进行了沟通，对于洞石有影响工程质量安全的问题主要有如下措施：采用D方案进行加固，目前国内用于洞石加固所采集的数据、资料较少，须马上进行型式试验确定其可行性和符合性。采用B方案进行板材固定，符合施工要求及可替换性，但由于板材的材质、质地决定锚栓的单个承载力必须符合设计要求，因此必须采取措施加强孔壁周边组织符合拉拔力的要求。7、对方案的型式试验和再确定1）针对目标I方案D要进行型式试验，我们通过同国外进口石材商联系，按国家建筑材料工业石材质量监督检验测试中心提供的测试规格要求，送样共计：（35010030mm）12块；（2504030mm）10块；（303030mm）20块；测试数据见附件一。附件一2）根据测试数据可知石材除吸水率一项不符合JC830-2005规范外，石材弯曲强度为5.2MPa和6.3MPa，无法满足JG133-2001规范规定的8MPa要求，须按D方案加固再送样检测。吸水率不满足要求,可采用加涂防水涂料。3）经过加工厂对样品（35010030mm）/10块进行加固处理送达测试，经检测，弯曲强度数据满足JC830-2005和JG133-2001规范要求，满足工程要求，详见附件二。附件二 4）针对目标方案B在石材加工厂打锚栓孔在按规定限内植入M618锚栓共计划10组，拉拔测试数据汇总，详见表六。后切式背栓拉拔力表后切式背栓拉拔力表检测日期2005年9月12日检测仪器JK-6拉拔仪锚栓规格M618锚固深度18mm试件编号试件规格拉拔力实测值(KN)试件破坏程度1300300300.94锚栓拔出板裂2300300300.70锚栓拔出板裂3300300301.2板裂4300300301.25板裂5300300301.0板裂6300300300.4锚栓拔出7300300300.5锚栓拔出8300300300.85板裂9300300301.1锚栓拔出10300300301.2锚栓拔出备注：（1）石材背面未采用加固措施，涂刷环氧树脂胶 （2）石材边缘距锚栓孔大于100mm （3）试件放置水平，平稳，试件与拉拔仪距离20mm （4）检测仪器在受检有效期内表六5）坐标法分析未采取加固及加固孔壁锚栓拉拔力。图二 6）由上表可见未采取板材加固或锚栓孔壁加强，拉拔力离散性较大，试件石材多为断裂或锚栓直接拔出且载荷面积较小，经过小组对试件现状分析后，决定采用两个步骤予以完善：一是板材背面采用D方案加固使其强度增强;二是在钻好的背栓孔中注入化学植筋胶起到加强孔壁作用。通过对10组试件进行拉拔试验，拉拔测试数据现汇总，详表七：检测日期2005年10月17日检测仪器JK-6拉拔仪锚栓规格M618锚固深度18mm试件编号试件规格拉拔力实测值(KN)试件破坏程度1300300304.40板裂2300300305.20板裂3300300304.80板裂4300300307.20板裂5300300307.30板裂6300300307.50板裂7300300307.30板裂8300300306.85板裂9300300307.50板裂10300300306.92板裂备注：（1）石材背面采用加固措施，涂刷环氧树脂胶,孔内注入植筋胶2ml左右 （2）石材边缘距锚栓孔大于100mm （3）试件放置水平，平稳，试件与拉拔仪距离20mm （4）检测仪器在受检有效期内7）坐标法分析采取加固措施后锚栓拉拔力图三：综合辩论，小组成员讨论认为加固后的D方案满足要求，测试数据符合设计及规范要求，采用加强后的B方案满足设计要求，可以实施。8）小组在确认了方案后，因考虑到洞石在外墙干挂技术上属新技术、新工艺，在质量控制上无先例可循，在确保质量的前提下，对在施工过程中可能发生的情况进行了分析，具体详见因果分析图四、图五：根据以上因果分析，得出影响因素，制定切实可行的对策措施，指定落实专人为对策措施落实人，负责逐条对其落实，并进行监督落实。对策措施表对策措施表序号影响因素对策措施责任人实施时间1质量管理不到位对各管理人员、施工人员进行岗前质量管理和质量意识教育，落实质量管理责任制；对施工人员进行规范培训王永江施工前2技术交底不做好对涉及质量、安全的技术交底逐条进行有针对性交底，并进行双方签字确认，并督促各施工人员执行。朱志雄蒋金福周朝晖施工前施工中3对成品板再保护进入半成品仓库必须按规定堆放，做好防碰、防雨措施，对板进行有效衬垫和隔离李智文施工前4责任心不强项目部、公司制定质量管理责任制，对质量管理实行奖罚制度、增强员工责任意识王永江施工前5素质不够对新工人进行岗前培训，各类规范、工艺流程、工艺工序进行培训，考核合格方可上岗，对老工人进行岗前交底和培训王永江蒋金福施工前6底涂未按规定搅拌底涂按比例1：0.03，经连续搅拌45分钟胶体内未发现气泡为止，并落实专人管理和施工孙国民李智文施工中7网布抹胶不及时环氧树脂加固化剂后表干时间5分钟，工人除了交底以外还应做到用多少取多少，严禁用已固化胶水李智文施工中序号影响因素对策措施责任人实施时间8烘烤时间不够单板在烘烤箱温度达到300C时必经烘烤两次，且烘烤后板颜色应为白色或浅黄色李智文施工中9固化剂未按要求配制固化剂配制比例1：0.15，用多少配多少，配制专用量杯和工具，计量具必须有效孙国民施工中10孔及时补填石材由荒料开后必须进行补洞，采有200-400目洞石粉加环氧树脂胶搅拌成流体状，倒在板面上用水泥刮刀及时刮平李智文蒋金福施工中11网布受潮网布应堆放在干燥中，也可在周围堆放适量生石灰吸潮，雨天要用雨布遮盖好孙国民李智文施工前施工中12茺料挑选不好荒料挑选应尽量选择密度在2.18-2.22kg/cm3之间，荒料无明湿孔带和环形裂纹蒋金福周朝晖施工前13洞石板面未干燥洞石板、补胶和安装网布前必须进行烘烤，板面转成米白色后放置30分钟以上，板面未转深方可以认为已干燥李智文蒋金福施工中14未按规定用铝石拉据洞石开板必须用铝石拉锯，禁止其它圆盘锯等开料李智文施工中15烘箱温度未设置好烘箱开启后，必须将温度升温到300C左右方可进行烘烤，烘箱每次启动都必须等到指针到达设定值后方可烘烤李智文施工中序号影响因素对策措施责任人实施时间16高温天气编制高温作业专项方案，并做好技术交底和后勤保障工作李智文施工中17湿度大车间应添置温湿度仪，湿度应控制在50以下，如湿度太大应停止网布贴附作业蒋金福李智文施工中18下雨天材料未遮盖及时收听天气预报，落实专业人员在雨来临之前，做好材料防雨措施孙国民施工中19未进行拉拔测试板材在安装好锚栓后应进行抽样拉拔，拉拔数量为角批次3，不少于5，将拉拔数据记录，异常应停止施工，分析原因蒋金福周朝晖朱志雄施工中20管理人员责任不强制定专项奖罚措施，提高管理人员质量意识王永江施工前21班组施工人员责任心不强制定内部经济奖罚措施，班组引起的质量问题，班组长管理人员承担经济处罚，加强过程监控蒋金福孙国民施工前施工中22未进行新工艺培训对背栓孔，注胶，锚栓等工序进行专人施工，专心交底培训，并制样件朱志雄周朝晖施工前23植筋胶未灌注好植筋胶每次灌注量2ml，应灌注到孔后一半位置停止，不能少于该数量或位置李智文施工中24钻孔深度，打孔不到位每次开机前第一次钻孔、拓孔应进行锚栓孔检测，达到方可批量进入生产;每天施工前应对钻孔机进行刻度变化检查，如有异常及时调整李智文施工中序号影响因素对策措施责任人实施时间25锚栓加压不对锚栓加压应采用专用压锚器，严禁用扳手锤子等工具野蛮施工李智文蒋金福施工中26板材未及时烘干烘干后板材应在30分钟后及时下一道工序，长期堆置的板材在进行网布粘贴时应进行烘烤一次李智文孙国民施工中27金钢石钻头质量不过关金钢石钻头应使用原厂产品，每个钻头使用寿命150180次/个，超过寿命必须换掉，如钻头出现崩角，掉砂现象禁止使用李智文施工中28植筋胶过期过期植筋胶禁止使用孙国民施工中29锚栓不符合要求锚栓材质、直径、长度，套管长度直径应符合设计要求孙国民施工前30限位装置存在问题钻孔机限位装置每次开机前必须测小样，检测合格后方可进入下道工序李智文施工前施工中31钻孔机转速太快，太慢钻孔机转速应控制在3200转/分，过快或过慢都将影响打孔质量李智文孙国民施工中32机器未保养好机械故障设备应落实专人维护、保养，禁止带伤上线李智文施工中33水质不好采用市政公共水，严禁使用混蚀或污染水李智文施工中四、项目实施（D阶段）根据对策措施，在实施阶段在以下几方面予以落实：根据对策措施，在实施阶段在以下几方面予以落实：管理项目管理项目1）制定工程质量管理制度，明确经济奖惩措施，对管理人员及带班长进行职责分工，明确管理职责，明确班组长为第一责任人，管理人员负担领导责任。2）编制专项施工方案，洞石加固、洞石干挂在国内工程还是很少用到，属于新材料、新工艺，对施工管理人员进行必要的培训、教育、交底，利用多种措施把施工方法、工艺落实到实处。3）加强质量监督效能，利用质量监督制度，强化施工人员质量管理意识，强化施工人员的过程质量控制意识。4）项目部、加工厂技术人员、质检人员发现过程检验中出现质量问题后及时向上级部门反映，并及时签发整改通知单，督促其改正，并将施工存在的问题及时通报，以便施工人员明白质量兴市的要求。5）班组落实专业人员作为质检第一关，把好每道施工质量关，发现问题时及时整改，不把质量问题落入下一道施工工序中。6）项目经理作为项目管理第一责任人，要负责做好教育、培训、交底工作及后勤保障工作，急工人所急、想工人所想，做好服务和监督工作。7）项目经理作为项目主管及时解决工程中所发生的质量、安全问题，保证施工顺利进行。技术项目技术项目1）做好各类交底工作，作好新工人岗前培训及交底工作，对老工人应进行交底和教育，使他们明白质量兴市、质量强市的企业，确立主人翁的意识和态度。2）充分调动各种人、机、物、料、法各道环节，做到环环相扣，紧密结合。3）对底面处理剂及固化剂落实专人管理，专人剂量，用多少拌多少，严禁浪费，严禁剂量比例失调。4）对于板材干燥度，严格执行烘烤程序及置留下道施工工序，严禁未按操作工序/程序进入下道工序。5）对板材在雨天施工后注意湿度控制程序，不得违规施工，严禁为了工程进度而违规操作。6）在板材开孔、拓孔施工期内，应加强质量监督和检测，对孔径、拓孔宽度深度进行严格的抽检，发现问题及时制止，严禁不合格的进入下道工序。7）落实专业人员进行拓孔机的专业维护和保养，保证设备满负荷运转。8）植筋注胶应注意注入量和注入时间，注入植筋胶15分钟内必须植入后切式背栓。9）加强进货材料检验，对加工厂进行成品洞石板和锚栓等A类产品注意材料验收和产品质量检验，不合格品严禁入库。10）对在补孔、贴网、压锚等重点工序落实专业人员进行监督和指导，严禁不合格品进入下道工序。五、项目检查（C阶段）通过对材料加固方案和干挂方案的确定，到对策因制定和落实，再到由项目实施过程中的控制，本工程洞石干挂技术得到了很好的应用。目标一：在对工程洞石加固检测和洞石背栓技术的检测中均符合规范及设计要求。工程材料的复检均通过了浙江省建筑科学研究院和国家工业建筑材料工业石材质量监督检验测试中心的复核通过。复核检验资料详见附件三、四。目标二：洞石由于得到了背面加固，板材破损得到了大提高，原先投标过程中考虑损耗为5%，实际损耗率为1.2%不到，提高企业的经济效率。目标三：成功解决了洞石多孔组织，疏松材料、材质本身抗弯强度达不到规范要求前提下，通过技术攻关达到规范要求，解决了洞石板材在外墙干挂中的应用。附件三附件四六、项目处理和计划（A阶段）1、通过QC小组活动，为企业在质量管理中增强凝聚力，创造效益开好了头，同时项目部通过QC小组活动，使每个人的质量意识有很了大的提高。2、通过QC小组活动，项目部对在洞石在外围护幕墙中的应用，有了初步的认识，并把获得的和技术编成指导性文件，便于公司在今后类似项目中的应用。3、项目部全体管理人员明白了PDCA循环过程方法，都积极响应QC小组活动，来促进施工的管理水平和质量意识，为社会创造更多的优美产品。4、通过本QC小组活动，小组成员献计献策，大家纷纷要求再立QC小组，计划下一课题是大面积石材幕墙质量控制。二六年三月
