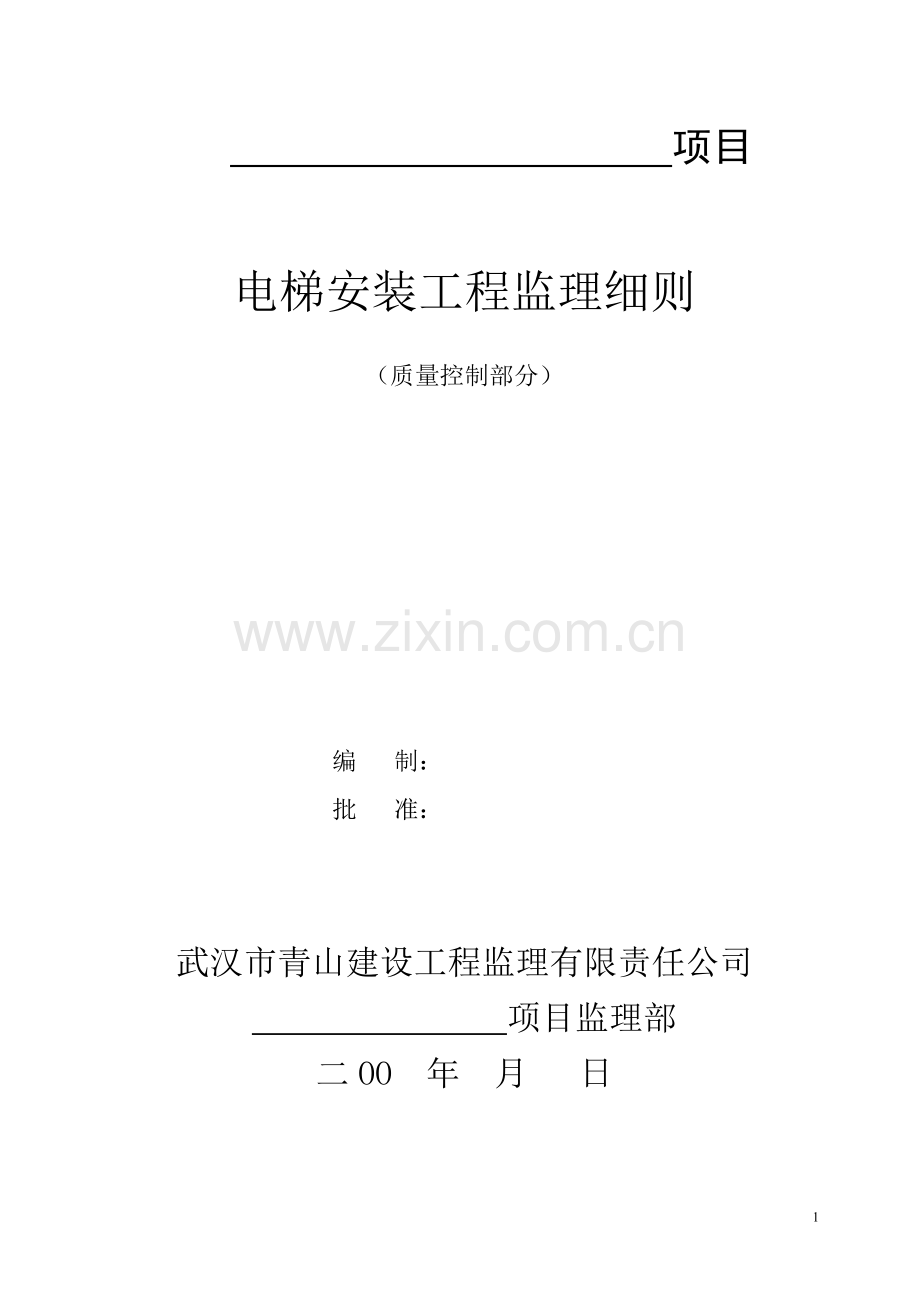

项目

电梯安装工程监理细则

（质量控制部分）

编 制：
批 准：

武汉市青山建设工程监理有限责任公司
项目监理部
二OO 年 月 日

第一节 质量控制工作流程图
附有：
•施工组织设计
••••施工人员到场情况
•施工设备到场情况
•安装材料到场情况
•有关人员资质材料
开工准备
（电梯安装单位）

提交工程开工报审表
（承包单位）

否
审查开工条件
（监理单位）

批准开工申请
（监理单位）

检查涉及电梯安装的土建施工质量
（建设、监理、土建、安装单位）

现场开箱检查到场设备
（建设、监理、供货、安装单位）

合 格

不合格

不合格

土 建 整 改
(土建施工单位)

建设方、供货方解决
开 始 安 装
(安装单位)

(续上图）
完成后自检
（安装单位）

整 改
（安装单位）

指示整改

自检合格？

整改不合格项目
填报《报验申请表》
（安装单位）

检查安装质量
现 场 检 查
（监理单位）

检查合格？

签署《报验申请表》
（监理单位）

报市技术监督局检查验收
（建设单位）

合格？

资 料 整 理
（建设、监理、安装单位）

申办电梯准用证
（建设单位）

第二节 施工准备的质量控制

2.1电梯生产厂家的资质核查
检查电梯生产厂家的生产许可证、经营范围和所拟装电梯规格型号是否相符。

2.2电梯安装单位的资质核查
检查电梯安装单位是否持有电梯生产企业的安装委托书，并核查与所拟装电梯规格型号是否相符。

2.3电梯安装单位质保体系的核查
检查电梯安装单位自检、专检制度是否完善，其人员配备是否符合要求，检查手段是否具备。

2.4施工组织设计的审查

2.4.1总监组织专业监理工程师审查，提出意见后，由总监审核签认，审查工作一般三天完成。若审查时需要承包单位就有关内容重新补充或修改，在审查意见中提出，限定承包人在规定的时间内重报（先申报的内容不退）。

2.4.2审查施工组织设计的原则
1.施工组织设计的编制、审查和批准应符合规定的程序；
2.施工组织设计应符合国家的技术政策，充分考虑承包合同规定的条件、施工现场条件及法规条件的要求，突出“质量第一、安全第一”的原则；
3.施工组织设计的针对性：安装单位是否了解并掌握了本工程的特点及难点，施工条件是否分析充分；
4.施工组织设计的可操作性：安装单位是否有能力执行并保证工期和质量目标，该施工组织设计是否切实可行；
5.技术方案的先进性：施工组织设计采用的技术方案和措施是是否先进适用，技术是否成熟，施工顺序安排是否合理；
6.质量管理和技术管理体系，质量保证措施是否健全且切实可行；
7.安全、环保和文明施工措施是否切实可行并符合有关规定；
8.在满足合同和法规要求的前提下，对施工组织设计的审查，应尊重承包单位的自主技术决定和管理决策。

第三节 监理工程师对资料的检查
质量控制资料反映了检验批从原材料到验收的各施工工序的操作依据、检查情况以及保证质量所必需的管理制度等。对其完整性的检查，实际是对过程控制的确认。所要检查的资料主要包括：

1.图纸会审、设计变更、洽商记录；

2.设备清单、合格证及使用说明书；

3.工程测量、放线记录；

4.按专业质量验收规范规定的检验报告；

5.隐蔽工程检查记录；

6.施工过程记录和施工过程检查记录；

7.新材料、新工艺的施工记录；

8.质量管理材料和施工单位操作依据等。

3.1主控项目和一般项目的检查

电梯安装工程质量检验标准
项
序
检 查 项 目
允许偏差或允许值
检查方法
检验程度

1
当对重将缓冲器完全压缩时，轿厢上方的空程不得小于h值
h=0.6+0.035V2
V:电梯额定速度(m/s)
用钢尺量
全部检查
2
曳引轮的垂直度偏差
≤0.5mm
用吊线、钢尺量
全部检查
3
曳引机承重梁伸入梁或剪力墙的深度(a)，过中心线长(b)
a>75mm
b≥20mm
用钢尺量
全部检查
4
机房内接地装置电阻值
<4Ω
接地表测
全部检查
5
机房内外露可导电部分必须可靠接地

巡 查

6
线间电阻和线地电阻
>0.5MΩ
摇表检测
全部检查
7
轿厢导轨间距偏差(a)，
对重导轨间距偏差(b)
a≤0—+2
b≤0--+3
用钢尺量
全部检查
8
导轨安装垂直度
每5m长≤0.7mm
用吊线、钢尺量
全部检查
9
导轨接头处间隙
≤0.5mm
塞尺检查
抽 检
10
导轨接头处台阶
≤0.05mm
游标尺检查
抽 检
11
轿厢平层精度
≤15mm
用钢尺量
抽 检
12
当一个层门或轿厢门非正常打开时，电梯不得启动或继续运行

查 看
全部检查
13
钢线绳头组合必须安全可靠，且每个绳头组合必须安装防松、防脱装置。

查 看
全部检查
14
钢丝绳严禁有死弯

查 看
全部检查
15
多根钢丝绳的每根绳张力平均偏差值
≤5%
弹簧称、钢尺量
全部检查
16
限速器由原生产厂调好，其封记必须完好，无拆动痕迹。

查 看
全部检查

第四节 电梯安装工程验收
电梯安装施工完后，由建设单位向市技术监督局申报进行检查验收。市技术监督局经过一整套的检查、检验、测试后，签发武汉市电梯质量和安全监督检验报告，发放电梯准用证。或是提出整改意见经整改合格后再发放，电梯方可投入运行。
安装施工单位需备齐：①武汉市电梯质量和安全监督检验报告；②电梯安装质量自检记录；③电梯分部工程质量检验评定报告；④电梯准用证，交存档案馆存查。
