室内吊顶图解.pptx

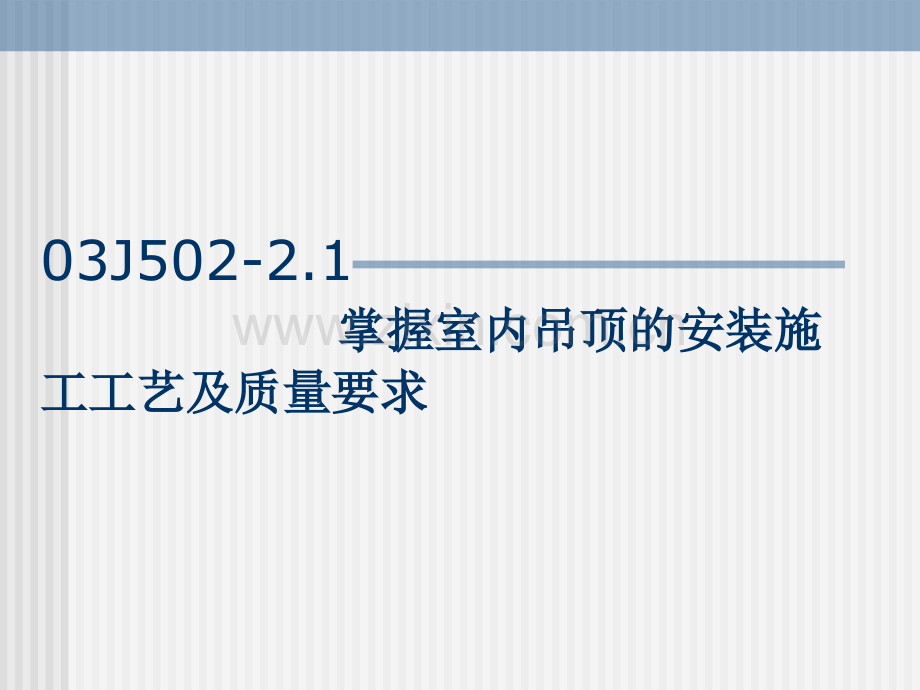

03J502-2装饰装修工程技术装饰装修工程技术（室内吊顶内容）（室内吊顶内容）03J502-2.1 掌握室内吊顶的安装施掌握室内吊顶的安装施工工艺及质量要求工工艺及质量要求 室内吊顶的常用类型室内吊顶的常用类型 轻钢龙骨纸面石膏板吊顶 金属面板吊顶 轻钢龙骨铝扣板吊顶 轻钢龙骨矿棉板吊顶 木质吸音板吊顶 木格栅吊顶 轻钢龙骨纸面石膏板吊顶轻钢龙骨纸面石膏板吊顶 3425场景图片施工安装图施工工艺质量标准1材料要求1 1、场景图片、场景图片 swarovski东京银座旗舰店 样板房2 2、施工安装图、施工安装图3 3、材料要求、材料要求n纸面石膏板纸面石膏板v市面上常见的纸面石膏板类型有以下三类市面上常见的纸面石膏板类型有以下三类:一、普通纸面石膏板一、普通纸面石膏板 纸面石膏板是以建筑石膏为主要原料，掺入了纤维和添加剂构成芯材，并与护面纸板牢固地结合在一起的轻质建筑板材。护面纸板（专用的厚纸）主要起到提高板材抗弯、抗冲击的作用。普通纸面石膏板的板面应平整，对于波纹、沟槽、污痕和划痕等外观质量要求如下：优等品：不允许有；一等品：允许有，但不明显；合格品：允许有，但不影响使用。纸面石膏板具有可锯、可钉、可刨等良好的可加工性。板材易于安装，施工速度快、工效高、劳动强度小，是目前广泛使用的轻质板材之一。纸面石膏板适用于办公楼、影剧院、饭店、宾馆、候车室、候机楼、住宅等建筑的室内吊顶、墙面、隔断、内隔墙等的装饰。纸面石膏板仅适用于干燥环境中，不宜用于厨房、卫生间、厕所以及空气相对湿度大于70%的潮湿环境中。二、耐水纸面石膏板二、耐水纸面石膏板 耐水纸面石膏板是以建筑石膏为主要原料，掺入了适量耐水外加剂构成耐水芯材，并与耐水的护面纸牢固黏结在一起的轻质建筑板材。拜尔定位点防水石膏板，严格按照GB/T97751999和美国ASTM C1396标准组织生产，适用于卫生间、厨房及其他湿度变化较大的场所。（1）技术要求 耐水纸面石膏板的板面应平整，外观质量的等级要求如下：波纹、沟槽、污痕和划伤等，优等品：不允许有；一等品：不明显；合格品：不影响使用。（2）性质 耐水纸面石膏板具有较高的耐水性，其他性能与普通纸面石膏板相同。（3）应用 耐水纸面石膏板主要用于厨房、卫生间、厕所等潮湿场合的装饰。三、耐火纸面石膏板三、耐火纸面石膏板 耐火纸面石膏板是以建筑石膏为主，掺入了适量无机耐火纤维增强材料构成芯材，并与护面纸牢固黏结在一起的耐火轻质建筑板材。拜尔定位点防火石膏板，严格按照GB/T97751999和美国ASTM C1396标准组织生产。适用于防火要求较高的室内吊顶、隔墙和贴面墙。（1）技术要求 耐火纸面石膏板的外观质量的等级要求如下：波纹、沟槽、污痕和划伤等，优等品：不允许有；一等品：不明显；合格品：不影响使用。（2）性质 耐火纸面石膏板属于难燃性建筑材料（B1级），具有较高的遇火稳定性。（3）应用 耐火纸面石膏板主要用作防火等级要求高的建筑的装饰材料，如影剧院、体育馆、幼儿园、展览馆、博物馆、候机（车）大厅、售票厅、商场、娱乐场所及其通道、楼梯间、电梯间等的吊顶、墙面、隔断等。v纸面石膏板的性能特点：纸面石膏板的性能特点：纸面石膏板是以天然石膏和护面纸为主要原材料，掺加适量纤维、淀粉、促凝剂、发泡剂和水等制成的轻质建筑薄板。纸面石膏板作为一种新型建筑材料，在性能上有以下特点：（1）生产能耗低，生产效率高：生产同等单位的纸面石膏板的能耗比水泥节省78。且投资少生产能力大，工序简单，便于大规模生产。（2）轻质：用纸面石膏板作隔墙，重量仅为同等厚度砖墙的1/15，砌块墙体的1/10，有利于结构抗震，并可有效减少基础及结构主体造价。（3）保温隔热：纸面石膏板板芯60左右是微小气孔，因空 气的导热系数很小，因此具有良好的轻质保温性能。（4）防火性能好：由于石膏芯本身不燃，且遇火时在释放化合水的过程中会吸收大量的热，延迟周围环境温度的升高，因此，纸面石膏板具有良好的防火阻燃性能。经国家防火检测中心检测，纸面石膏板隔墙耐火极限可达4小时。（5）隔音性能好：采用单一轻质材料，如加气砼、膨胀珍珠岩板等构成的单层墙体其厚度很大时才能满足隔声的要求，而纸面石膏板隔墙具有独特的空腔结构，具有很好的隔声性能。（6）装饰功能好：纸面石膏板表面平整，板与板之间通过接缝处理形成无缝表面，表面可直接进行装饰。（7）加工方便，可施工性好：纸面石膏板具有可钉、可刨、可锯、可粘的性能，用于室内装饰，可取得理想的装饰效果，仅需裁制刀便可随意对纸面石膏板进行裁切，施工非常方便，用它做装饰材料可极大的提高施工效率。（8）舒适的居住功能：由于石膏板的孔隙率较大，并且孔结构分布适当，所以具有较高的透气性能。当室内湿度较高时，可吸湿，而当空气干燥时，又可放出一部分水分，因而对室内湿度起到一定的调节作用，国外将纸面石膏板的这种功能称为“呼吸”功能，正是由于石膏板具有这种独特的“呼吸”性能，可在一定范围内调节室内湿度，使居住条件更舒适。（9）绿色环保：纸面石膏板采用天然石膏及纸面作为原材料，决不含对人体有害的石棉（绝大多数的硅酸钙类板材及水泥纤维板均采用石棉作为板材的增强材料）。（10）节省空间：采用纸面石膏板作墙体，墙体厚度最小可达74mm，且可保证墙体的隔音、防性能。由于纸面石膏板具有质轻、防火、隔音、保温、隔热、加工性强良好（可刨、可钉、可锯）、施工方便、可拆装性能好，增大使用面积等优点,因此广泛用于各种工业建筑、民用建筑，尤其是在高层建筑中可作为内墙材料和装饰装修材料。如：用于柜架结构中的非承重墙、室内贴面板、吊顶等。4 4、施工工艺、施工工艺v基本步骤基本步骤 弹线安装吊杆安装主龙骨安装副龙骨起拱调平安装石膏板1、根据图纸先在墙上、柱上弹出顶棚高水 平墨线，在顶板上画出吊顶布局，确定吊杆位置并与原预留吊杆焊接；如原吊筋位置不符或无预留吊筋时，采用M8 膨胀螺栓在顶板上固定，吊杆采用8 钢筋加工。2、根据吊顶标高安装大龙骨，基本定位后调节吊挂抄平下皮（注意起拱量）；再根据板的规格确定中、小龙骨位置，中、小龙骨必须和大龙骨底面贴紧，安装垂直吊挂时应用钳夹紧，防止松紧不一。3、主龙骨间距一般为1000mm，龙骨接头要错开；吊杆的方向也要错开，避免主龙骨向一边倾斜。用吊杆上的螺栓上下调节，保证一定起拱度，视房间大小起拱5-20mm，房间短向1/200，待水平度调好后再逐个拧紧螺帽。开孔位置需将大龙骨加固。4、施工过程中注意各工种之间配合，待顶棚内的风口、灯具、消防管线等施工完毕，并通过各种试验后方可安装面板。5、纸面石膏板商标要朝上，板用自攻钉固定，并经过防潮处理，安装时先将板就位，用直径小于自攻钉直径的钻头将板与龙骨钻通，再用自攻钉拧紧，自攻钉钉距150-170mm，距边不小于15mm 略深入板面1mm 左右。6、板要在自由状态下固定，不得出现弯棱、凸鼓现象；板长边沿纵向次龙骨铺设；固定板用的次龙骨间距不应大于600mm。7、安装双层石膏板时，面层板与基层板的接缝应错开，不得在同一根龙骨上接缝。螺钉头宜略埋入板内，并不得使纸面破损，钉眼应防锈并用石膏腻子抹平。一、主控项目一、主控项目1、吊顶标高、尺寸、起拱和造型应符合设计要求。2、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。3、暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。5 5、质量标准、质量标准4、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理。5、石膏板的接缝应按其施工工艺标准进行板缝防裂处理。安装双层石膏板时，面层板与基层板的接缝应错开，并不得在同一根龙骨上接缝。二、一般项目二、一般项目1、饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。2、饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。3、金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木 质吊杆、龙骨应顺直，无劈裂、变形。4、吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散措施。5、暗龙骨吊顶工程安装的允许偏差和检验方法应符合质量验收规范的规定。n表面平整度：3mm。n接缝直线度：3mm。n接缝高低差：1mm。金属板吊顶金属板吊顶3425场景图片施工安装图施工工艺质量标准1材料要求1 1、场景图片、场景图片n 德福广场德福广场n 香港湛山寺香港湛山寺-莲花板莲花板n 香港九龙地铁香港九龙地铁n 南海千灯湖画展南海千灯湖画展3 3、材料要求、材料要求 1、轻钢龙骨分U 形龙骨和T 形龙骨，吊顶按荷载分上人和不上人两种。2、轻钢骨架主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。3、零配件：有吊杆、膨胀螺栓、铆钉。4、按设计要求选用各种金属罩面板，其材料品种、规格、质量应符合设计要求。n龙骨龙骨 (1)38#轻钢龙骨(2)幕墙铝板挂件(3)三角龙骨吊码(4)T骨吊件(5)接长件(6)轻钢副龙骨吊码(7)挂片天花防风扣(8)轻钢龙骨吊码(9)防风扣 (10)格栅天花吊码nT型龙骨nU型龙骨nT型龙骨n铝板铝板 4 4、施工工艺、施工工艺（一）工艺流程：1弹顶棚标高水平线、划龙骨分档:根据图纸先在墙上、柱上弹出顶棚标高水平墨线，在顶板上画出吊顶布局，确定吊杆位置并与原预留吊杆焊接；如原吊筋位置不符或无预留吊筋时，采用M8 膨胀螺栓在顶板上固定，吊杆采用8 钢筋加工。2.固定吊挂杆件：固定悬吊需经两个过程。吊杆钢筋或镀锌铁丝的固定和吊杆的悬吊。3.安装龙骨：主、次龙骨安装应从同一方向同时进行，施工程序：弹线就位平直调整固定边龙骨主龙骨接长。4.罩面板安装：采用自攻螺钉固定。5 5、质量标准质量标准1 金属板的安装质量应符合以下规定：合格：板面起拱度准确；表面平整；接缝、接口严密；板缝顺直，无明显错台错位，宽窄均匀；阴阳角收边方正；装饰线肩角、割向正确。优良：板面起拱度准确；表面平整；接缝、接口严密；条形板接口位置排列错开有序，板缝顺直，无错台错位，宽窄一致；阴阳角收边方正；装饰线肩角、割向正确，拼缝严密异形板排放位置合理、美观。2 金属板表面应符合以下规定：合格：表面整洁，无翘角、碰伤，镀膜完好无划痕，无明显色差。优良：表面整洁，无翘曲、碰伤，镀膜完好无划痕，颜色协调一致、美观。检验方法：观察、拉线、尺量检查。轻钢龙骨铝扣板吊顶234场景图片施工工艺质量标准1材料要求1 1、场景图片、场景图片2 2、材料要求、材料要求n铝扣板 纯铝扣板的优点：1、耐酸、耐碱、耐化学腐蚀；不怕油烟，耐老化，使 用寿命长。2、防火、防水、防冻（在温度为-50-300之间 仍能保持原样）。3、图案清晰、色泽柔和、光亮、舒雅、美观大方。4、45度角线缝能起吸音作用。5、用途广、重量轻、价格合理、用户放心。6、经久耐用、不变色、不褪色、不变型。7、安全牢固易安装，速度快、效果好。8、拆迁方便能重复使用，具有永存价值。3 3、施工工艺、施工工艺基本步骤：基本步骤：弹线、安装吊杆、安装主龙骨、安装副龙骨、起拱调平、安装铝扣板1、根据图纸先在墙上、柱上弹出顶棚标高水平墨线，在顶板上画出吊顶布局，确定吊杆位置并与原预留吊杆焊接，如原吊筋位置不符或无预留吊筋时，采用M8 膨胀螺栓在顶板上固定，吊杆采用8 钢筋加工。2、根据吊顶标高安装大龙骨，基本定位后调节吊挂抄平下皮（注意起拱量）；再根据板的规格确定中、小龙骨位置，中、小龙骨必须和大龙骨底面贴紧，安装垂直吊挂时应用钳夹紧，防止松紧不一。3、主龙骨间距一般为1000mm，龙骨接头要错开；吊杆的方向也要错开，避免主龙骨向一边倾斜。用吊杆上的螺栓上下调节，保证一定起拱度，视房间大小起拱520mm，房间短向1/200，待水平度调好后再逐个拧紧螺帽，开孔位置需将大龙骨加固。4、施工过程中注意各工种之间配合，待顶棚内的风口、灯具、消防管线等施工完毕，并通过各种试验后方可安装面板。5、铝板安装：注意铝板的表面色泽，必须符合设计规范要求，铝板的几何尺寸进行核定，偏差在1mm，安装时注意对缝尺寸，安装完后轻轻撕去其表面保护膜。4 4、质量标准质量标准（一）主控项目1、吊顶标高、尺寸、起拱和造型应符合设计要求。2、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。3、暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。4、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理。（二）一般项目1、饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。2、饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。3、金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木质吊杆、龙骨应顺直，无劈裂、变形。4、吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散措施。5、暗龙骨员顶工程安装的允许偏差和检验方法应符合建筑装饰装修工程施工质量验收规范表6.2.11 的规定：n表面平整度：2mmn接缝直线度：1.5mmn接缝高低差：1mm 轻钢龙骨矿棉板吊顶轻钢龙骨矿棉板吊顶234场景图片施工工艺质量标准1材料要求1 1、场景图片、场景图片n 中山大学图书馆中山大学图书馆n矿棉板的规格、品种、表面形式、吸声指标必须达到设计要求和使用功能的要求。n吊顶使用的轻钢龙骨分为U形骨架和T形骨架两种，并按照荷载不同分为上人和不上人两种。n轻钢龙骨分为主龙骨、次龙骨、边龙骨；配件有吊件、连接件、挂插件等材质必须符合设计要求。n零配件：吊杆、花篮螺丝、射钉、自攻螺丝等。n按照设计或样品要求可选用各种罩面板、铝压缝条或塑料压缝条，其材料的品种、规格、质量应符合设计要求。n粘结剂：按照主材的性能选用，在使用前必须试验合格后可使用。2 2、材料要求、材料要求n矿棉板 n矿棉板介绍 由硅酸盐熔融物制得的棉花状短纤维，包括矿渣棉、岩棉、玻璃棉和陶瓷纤维等，我国一般只指前两种。最早从夏威夷火山口得到的矿棉，称为“法尔的头发”。以冶金矿渣或粉煤灰为主要原料者称矿渣棉；以玄武岩等岩石为主要原料者称“岩棉”。将原料破碎成一定粒度后加助剂等进行配料，再入炉熔化、成棉、装包。成棉工艺有喷吹法、离心法及离心喷吹法三种。矿棉与粘合剂再经成型、干燥、固化等工序可制成各种矿棉制品。矿棉及其制品质轻、耐久、不燃、不腐、不受虫蛀等，是优良的隔热保温、吸声材料。矿棉板一般指矿棉装饰吸声板。以粒状棉为主要原料加入其他添加物高压蒸挤切割制成，不含石棉，防火吸音性能好。表面一般有无规则孔（俗称：毛毛虫）或微孔（针眼孔）等多种，表面可涂刷各种色浆（出厂产品一般为白色)矿棉板是以矿渣棉为主要原料，加适量的添加剂，经配料、成型、干燥、切割、压花、饰面等工序加工而成的。矿棉板原材料构成：主料：矿棉 辅料：A 1.轻质钙粉 2.立德粉 3.增稠剂 4.分散剂 5.消泡剂 6.丙烯酸乳液 B 1.海泡石 2.玉米淀粉 3.骨胶 4.半精炼石蜡 5.硬质酸 6.硼砂 7.硼酸 8.醋酸锌 9.絮凝剂 矿棉板用途：矿棉吸声板具有吸声、不燃、隔热、装饰等优越性能，是集众吊顶材料之优势于一身的室内天棚装饰材料，广泛用于各种建筑吊顶，贴壁的室内装修；如宾馆、饭店、剧场、商场、办公场所、播音室、演播厅，计算机房及工业建筑等。该产品能控制和调整混响时间，改善室内音质，降低噪音，改善生活环境和劳动条件，同时，该产品的不燃性能，均能满足建筑设计的防火要求。矿棉板产品特点：1、降噪性:矿棉板以矿棉为主要生产原料，而矿棉微孔发达，减小声波反射、消除回音、隔绝楼板传递的噪音。2、吸音性:矿棉板是一种具有优质吸音性能的材料。在用于室内装修时，平均吸音率可达0.5以上，适用于办公室、学校、商场等场所。3、隔音性:通过天花板材有效地隔断各室的噪音，营造安静的室内环境。4、防火性:矿棉板是以不燃的矿棉为主要原料制成，在发生火灾时不会产生燃烧，从而有效地防止火势的蔓延。3 3、施工工艺、施工工艺n基本步骤：基本步骤：弹线、安装吊杆、安装主龙骨、安装副龙骨、起拱调平、安装矿棉板1、根据图纸先在墙上、柱上弹出顶棚标高水平墨线，在顶板上画出吊顶布局，确定吊杆位置并与原预留吊杆焊接，如原吊筋位置不符或无预留吊筋时，采用M8 膨胀螺栓在顶板上固定，吊杆采用8 钢筋加工。2、根据吊顶标高安装大龙骨，基本定位后调节吊挂抄平下皮（注意起拱量）；再根据板的规格确定中、小龙骨位置，中、小龙骨必须和大龙骨底面贴紧，安装垂直吊挂时应用钳夹紧，防止松紧不一。3、主龙骨间距一般为1000mm，龙骨接头要错开；吊杆的方向也要错开，避免主龙骨向一边倾斜。用吊杆上的螺栓上下调节，保证一定起拱度，视房间大小起拱5-20mm，房间短向1/200，待水平度调好后再逐个拧紧螺帽，开孔位置需将大龙骨加固。4、施工过程中注意各工种之间配合，待顶棚内的风口、灯具、消防管线等施工完毕，并通过各种试验后方可安装面板。5、矿棉板安装：注意矿棉板的表面色泽，必须符合设计规范要求，矿棉板的几何尺寸进行核定，偏差在1mm，安装时注意对缝尺寸，安装完后轻轻撕去其表面保护膜。4 4、质量标准质量标准（一）主控项目1、吊顶标高、尺寸、起拱和造型应符合设计要求。2、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。3、暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。4、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理。（二）一般项目1、饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。2、饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。3、金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木质吊杆、龙骨应顺直，无劈裂、变形。4、吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散措施。5、暗龙骨员顶工程安装的允许偏差和检验方法应符合建筑装饰装修工程施工质量验收规范表6.2.11 的规定：n表面平整度：2 mm。n接缝直线度：1.5mm。n接缝高低差：1mm。木质吸音板吊顶木质吸音板吊顶234场景图片施工工艺质量标准1材料要求1 1、场景图片、场景图片2 2、材料要求、材料要求u槽木吸音板槽木吸音板u孔木吸音板孔木吸音板2 2、材料要求、材料要求u木质吸音板木质吸音板 木质吸音板是根据声学原理精致加工而成，由饰面、芯材和吸音薄毡组成。u分类分类 木质吸音板分槽木吸音板和孔木吸音板两种，槽木吸音板槽木吸音板是一种在密度板的正面开槽、背面穿孔的狭缝共振吸声材料；孔木吸音板孔木吸音板是一种在密度板的正面、背面都开圆孔的结构吸声材料。两种吸音板常用于墙面或天花装饰。u构造及规格构造及规格 饰面：木皮,三聚氰胺涂饰层或者喷漆。吸声薄毡：颜色为黑色，粘贴在吸声板背面，具防火吸声性能。板条宽度：128mm。板条长度：最长2440mm。允许公差：宽度为0.1MM，长度为2MM。拼版:板条长边根据实际需要做成90度角的企口和凹口来拼接。u产品特点：产品特点：具有材质轻、不变型、强度高、造型美观、色泽幽雅、装饰效果好、立体感强、组装简便等 特点。科技产业多种材质根据声学原理，合理配合，具有出色的降噪吸音性能，对中、高频吸音效果尤佳。艺术产品既有天然木质纹理，古朴自然；亦有体现现代节奏的明快亮丽的风格，产品的装饰性极佳，可根据需要饰以天然木纹、图案等多种装饰效果，提供良好的视觉享受。环保产品所有材料符合国家环保标准，甲醛含量低，产品还具有天然木质的芳香。具有木质最高的防火等级B1。这点己通过国家权威部门检测通过。安装简易标准化模块设计，采用插槽、龙骨结构，安装简便、快捷。工业生产改变传统建筑材料粗放型生产，用全自动计算机控制设备，大规模标准化生产，即提高生产能力，也能保证产品质量。u用途用途 适用于既要求有木材装潢及温暖效果，又有声学要求的场所。3 3、施工工艺、施工工艺n基本步骤：基本步骤：基层清理弹线安装吊筋安装主龙骨安装边龙骨弱电、综合布线敷没隐蔽检查安装次龙骨及木质板成品保护分项验收3 3、施工工艺、施工工艺1、弹线：根据吊顶设计标高弹吊顶线作为安装的标准线。2、安装吊筋：根据施工图纸要求确定吊筋的位置，安装吊筋预埋件(角铁)，刷防锈漆，吊杆采用直径为8 的钢筋制作，吊点间距9001200mm。安装时上端与预埋件焊接，下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3mm。3、安装主龙骨;一般采用UC38 龙骨，吊顶主龙骨间距为9001000mm。安装主龙骨时，应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，并根据要求吊顶起拱1/200，随时检查龙骨的平整度。房间内主龙骨沿灯具的长方向排布，注意避开灯具位置；走廊内主龙骨沿走廊短方向排布。5、安装次龙骨：配套次龙骨选用烤漆T 型龙骨。间距与板横向规格同，将次龙骨通过挂件吊挂在大龙骨上。6、安装边龙骨：采用L 型边龙眉，与墙体用塑料胀管自攻螺钉固定，固定间距200mm。7、隐蔽检查：在水电安装、试水、打压完毕后，应对龙骨进行隐蔽检查，合格后方可进入下道工序。8、安装饰面板：木质板选用认可的规格形式，明龙骨木质板直接搭在T 型烤漆龙骨上。4 4、质量标准质量标准一、主控项目1、吊顶标高、尺寸、起拱和造型应符合设计要求。2、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。当饰面材料为玻璃板时，应使用安全玻璃或采取可靠的安全措施。3、饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的23。4、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应进行表面防腐处理：木龙骨应进行防腐、防火处理。5、明龙骨吊顶工程的吊杆和龙骨安装必须牢固。4 4、质量标准质量标准二、一般项目1、饰面材料表面应洁净、色泽一致，不得有翘曲，裂缝及缺损。饰面板与明龙骨的搭接应平整、吻合，压条应平直、宽度一致。2、饰面板上的灯具、烟感器、喷淋头、风口蓖子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。3、金属龙骨的接缝应平整、吻合、颜色一致，不得有划伤、擦伤等表面缺陷。格栅吊顶格栅吊顶23场景图片施工工艺1材料要求1 1、场景图片、场景图片n 华南师范学院图书馆华南师范学院图书馆n JASONWOOD旗舰店旗舰店-杭州杭州2 2、材料要求、材料要求u格栅规格格栅规格 常规格栅（仰视见光面）标准宽度为10mm或15mm，高度有40mm、60mm和80mm可供选择。格栅格仔尺寸分别有:50X50mm,75X75mm,100X100mm,125X125mm,150X150mm,200X200mm 可供选择。片状格栅常规格仔尺寸为（mm）：10*10、15*15、25*25、30*30、40*40、50*50、60*60 优点优点:1.开透式空间。2.优质铝合金板。3.有利于通风设施和消防喷淋的布置和安排而不影响整 体视觉效果。4.可与明架系统配合。5.色泽均匀一致，户内使用，质保10年不变颜色。6.连接牢固，每件可重复多次装拆。7.易于各种灯具和装置相配。8.方便设备维修。应用场合：应用场合：1.商场，超市2.候机楼，车站3 3、施工工艺、施工工艺1、弹线 用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500），从水准线量至吊顶设计高度，用粉线沿墙（柱）弹出水准线，即为吊顶格栅的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1000，并标出吊杆的固定点，吊杆的固定点间距9001000。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。2、固定吊挂杆件 采用膨胀螺栓固定吊挂杆件。可以采用6的吊杆。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。吊杆的一端同L30*30*3角码焊接，（角码的孔径应根据吊杆和膨胀螺栓的直径确定）另一端可以用攻丝套出大于100的丝杆,也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。轻钢龙骨安装 轻钢龙骨应吊挂在吊杆上（如吊顶较低可以省略掉本工序，直接进行下道工序）。一般采用38轻钢龙骨，间距9001000。轻钢龙骨应平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/2001/300。轻钢龙骨的悬臂段不应大于300，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。轻钢龙骨挂好后应基本调平。跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。4、弹簧片安装：用吊杆与轻钢龙骨连接（如吊顶较低可以将弹簧片直接安装在吊杆上省略掉本工序），间距9001000，再将弹簧片卡在吊杆上。5、格栅主副骨组装将格栅的主副骨在下面按设计图纸的要求预装好。6、格栅安装将预装好的格栅天花用吊钩穿在主骨孔内吊起，将整栅的天花连接后，调整至水平即可。
