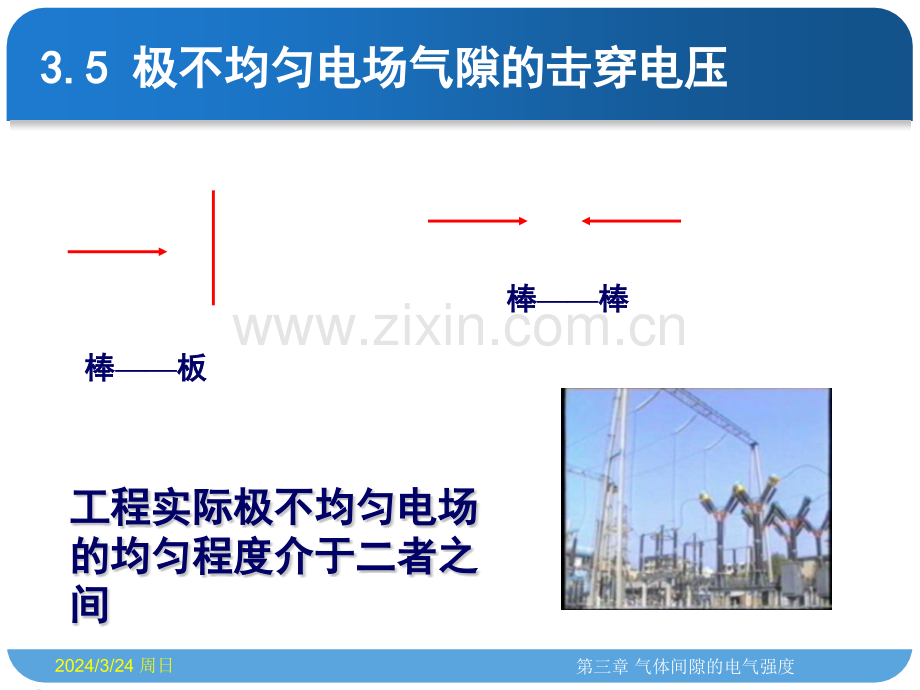

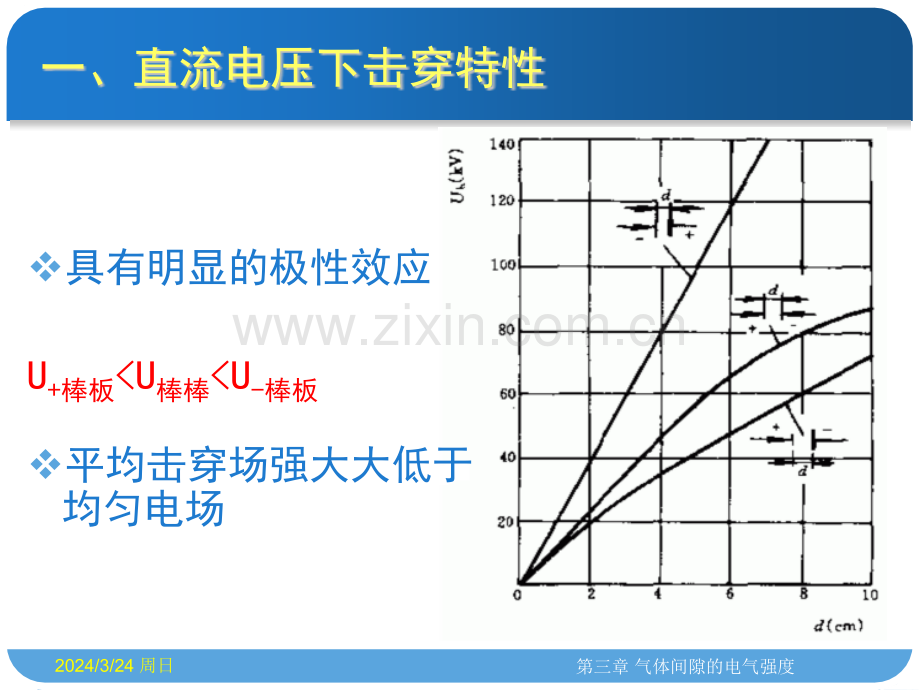

第三章 气体间隙的电气强度2024/3/24 周日3.5 3.5 极不均匀电场气隙的击穿电压极不均匀电场气隙的击穿电压棒棒板板棒棒棒棒工程实际极不均匀电场工程实际极不均匀电场的均匀程度介于二者之的均匀程度介于二者之间间第三章 气体间隙的电气强度2024/3/24 周日一、直流电压下击穿特性v具有明显的极性效应 U+棒板U棒棒U-棒板v平均击穿场强大大低于均匀电场第三章 气体间隙的电气强度2024/3/24 周日请将下列空气间隙的直流击穿电压从高请将下列空气间隙的直流击穿电压从高到底排序，并简单说明理由到底排序，并简单说明理由 (1)(1)(4)(4)d-+(3)(3)+-(2)(2)ddddD/4dU棒-板v存在饱和效应Ubd第三章 气体间隙的电气强度2024/3/24 周日工频交流电压击穿电压与间隙距离的关系工频交流电压击穿电压与间隙距离的关系第三章 气体间隙的电气强度2024/3/24 周日三、雷电冲击电压作用下气体击穿三、雷电冲击电压作用下气体击穿v分散性:同一冲击电压下，不是每次都击穿。v时延性：击穿电压和和击穿时间互相关联第三章 气体间隙的电气强度2024/3/24 周日均匀和稍不均匀电场均匀和稍不均匀电场：U50%Us(静态击穿电压静态击穿电压)极不均匀电场极不均匀电场：=U50%/Us (冲击系数冲击系数)第三章 气体间隙的电气强度2024/3/24 周日具有明显的极性效应具有明显的极性效应具有明显的极性效应具有明显的极性效应长间隙雷电冲击电压击穿特性长间隙雷电冲击电压击穿特性长间隙雷电冲击电压击穿特性长间隙雷电冲击电压击穿特性第三章 气体间隙的电气强度2024/3/24 周日四、操作冲击电压作用下气体击穿四、操作冲击电压作用下气体击穿IECIECIECIEC标准：标准：标准：标准：250/2500250/2500250/2500250/2500ssss300kV以上高压设备在定型和出厂时要做操作冲击耐用试验第三章 气体间隙的电气强度2024/3/24 周日1.U1.U50%50%与波前时间的关系与波前时间的关系v击穿通常发生在波击穿通常发生在波前前v存在最不利波前时存在最不利波前时间间v在某些波前时间，在某些波前时间，击穿电压甚至比工击穿电压甚至比工频击穿电压还低频击穿电压还低第三章 气体间隙的电气强度2024/3/24 周日操作冲击电压波形对电气强度有影响操作冲击电压波形对电气强度有影响vTcr:波前时间vTc:最不利波前时间U50%TcrTc第三章 气体间隙的电气强度2024/3/24 周日2.2.操作冲击击穿电压的饱和特性操作冲击击穿电压的饱和特性v当间隙距离S5m时，击穿电压呈现饱和趋势，这种现象对提高输电电压等级不利U U50%50%d d5m
