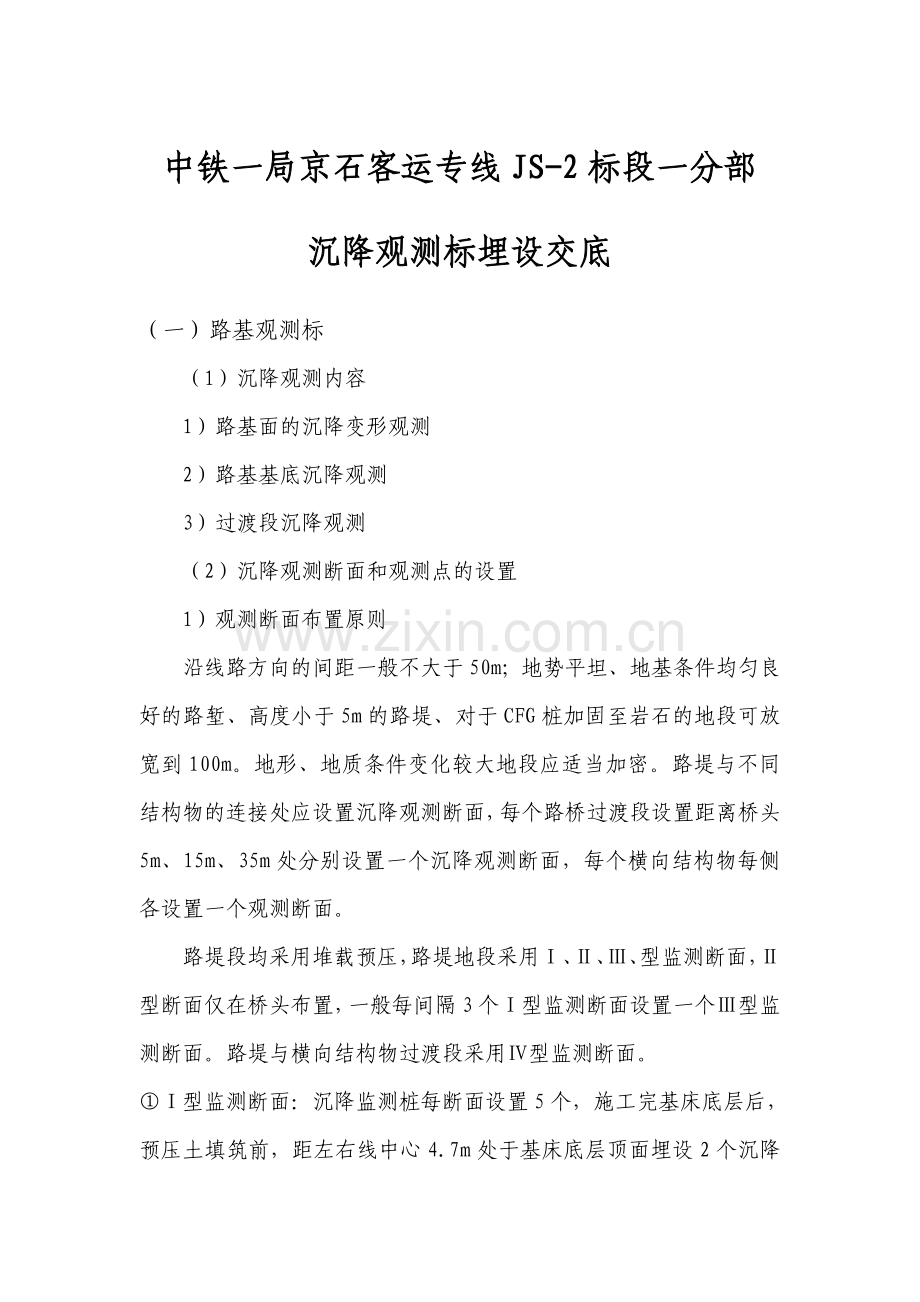

中铁一局京石客运专线JS-2标段一分部
沉降观测标埋设交底
（一）路基观测标
（1）沉降观测内容
1）路基面的沉降变形观测
2）路基基底沉降观测
3）过渡段沉降观测
（2）沉降观测断面和观测点的设置
1）观测断面布置原则
沿线路方向的间距一般不大于50m；地势平坦、地基条件均匀良好的路堑、高度小于5m的路堤、对于CFG桩加固至岩石的地段可放宽到100m。地形、地质条件变化较大地段应适当加密。路堤与不同结构物的连接处应设置沉降观测断面，每个路桥过渡段设置距离桥头5m、15m、35m处分别设置一个沉降观测断面，每个横向结构物每侧各设置一个观测断面。
路堤段均采用堆载预压，路堤地段采用Ⅰ、Ⅱ、Ⅲ、型监测断面，Ⅱ型断面仅在桥头布置，一般每间隔3个Ⅰ型监测断面设置一个Ⅲ型监测断面。路堤与横向结构物过渡段采用Ⅳ型监测断面。

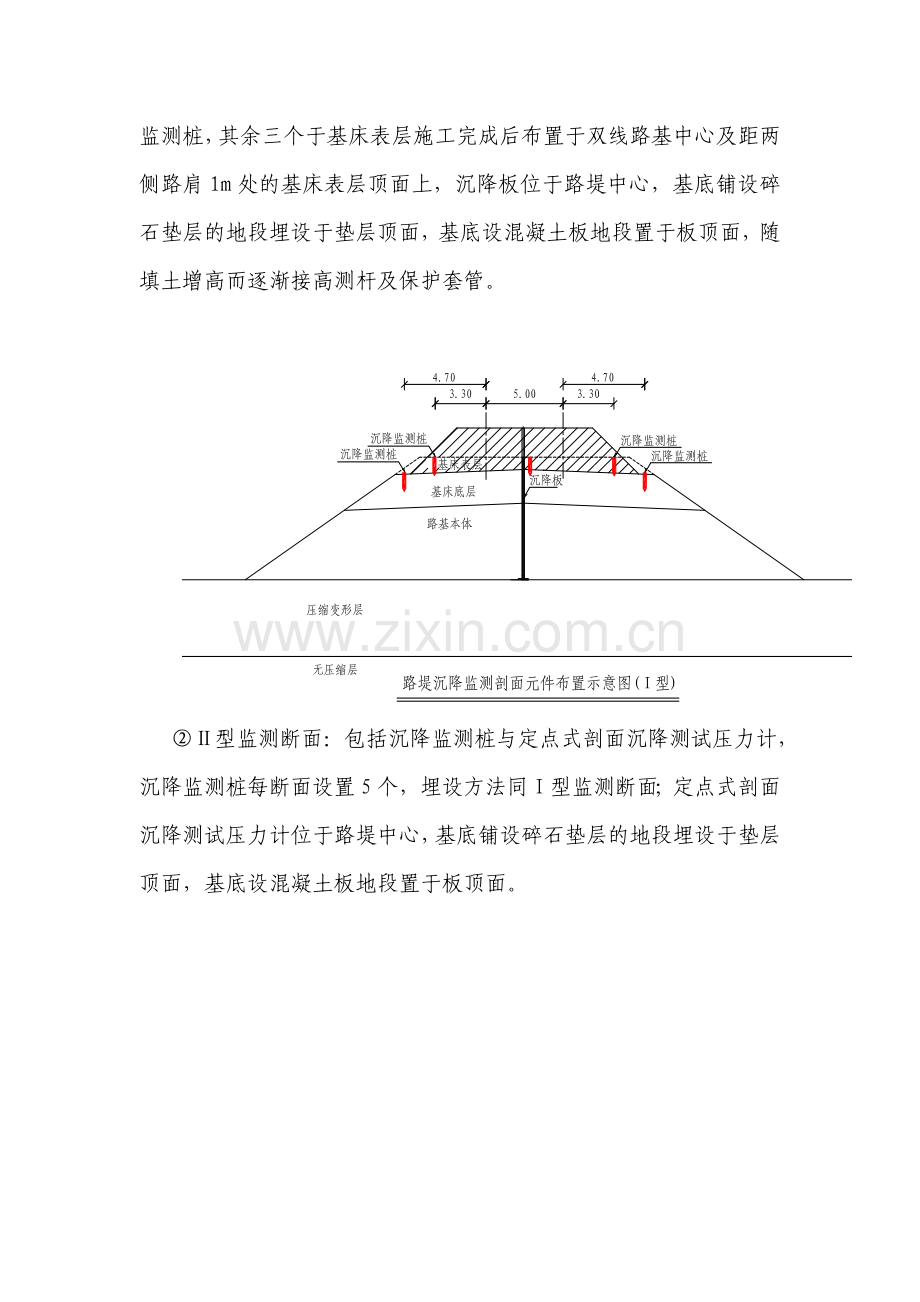

①Ⅰ型监测断面：沉降监测桩每断面设置5个，施工完基床底层后，预压土填筑前，距左右线中心4.7m处于基床底层顶面埋设2个沉降监测桩，其余三个于基床表层施工完成后布置于双线路基中心及距两侧路肩1m处的基床表层顶面上，沉降板位于路堤中心，基底铺设碎石垫层的地段埋设于垫层顶面，基底设混凝土板地段置于板顶面，随填土增高而逐渐接高测杆及保护套管。

②Ⅱ型监测断面：包括沉降监测桩与定点式剖面沉降测试压力计，沉降监测桩每断面设置5个，埋设方法同I型监测断面；定点式剖面沉降测试压力计位于路堤中心，基底铺设碎石垫层的地段埋设于垫层顶面，基底设混凝土板地段置于板顶面。

③Ⅲ型监测断面：包括沉降监测桩、沉降板、和剖面管。沉降监测桩每断面设置3个，布置于双线路基中心及距两侧路肩1m处的基床表层顶面上；沉降板位于路堤中心，底板埋设于基床表层顶面上，随填土增高而逐渐接高测杆及保护管套，横剖面管埋设于路堤基床碎石垫层顶面处。
④Ⅳ型监测断面：于横向结构物顶部沿横向结构物的对角线方向铺设剖面沉降管。横向结构物两侧边缘各2m处设置一个I型观测断面。

（3）观测元件埋设说明
1）沉降监测桩：选择Φ20mm不锈钢棒，顶部磨圆并刻画十字线，底部焊接弯钩，待基床表层级配碎石施工完成后，通过测量埋置在设计位置，埋置深度0.3m，桩周0.15m用C15混凝土浇筑固定。

路基沉降观测桩埋设布置图
2）沉降板：由底板、金属测杆（φ40镀锌铁管）及保护套管（φ75mm PVC管）组成。底板尺寸为50cm×50cm,厚5cm。
①沉降板埋设位置应按设计测量确定，埋设位置处可垫10cm砂垫层找平，埋设时确保测杆与地面垂直。
②放好沉降板后，回填一定厚度的垫层，再套上保护套管，保护套管略低于沉降板测杆，上口加盖封住管口，并在其周围填筑相应填料稳定套管，完成沉降板的埋设工作。
3）定点式剖面沉降测试压力计：底板采用沉降板底板，埋设位置应按设计测量确定；埋设位置处垫10cm砂垫层找平，埋设时确保底板水平，填土至0.6m高度碾压密实后开一小凹坑将压力计放入坑内，用细粒土将坑填平后，继续施工路基填土。埋设完成后，将压力计监测线沿水平方向甩到坡脚后，在坡脚处设C20素混凝土保护墩（0.5×0.5×0.95m），墩内预埋剖面管管材，检测线从管内穿出；墩旁设监测桩，监测桩采用C20素混凝土灌注，断面采用0.5×0.5×1.6m，并在桩顶埋半圆形不锈钢耐磨测头，监测桩用钢筋混凝土保护盒保护。
4）剖面沉降管：路基基底剖面沉降管在地基加固施工完毕后，填土至0.6m高度碾压密实后开槽埋设，开槽宽度20～30cm，开槽深度至地基加固垫层顶面，槽底回填0.2m厚的中粗砂，在槽内敷设沉降管（沉降管内穿入用于拉动测头的镀锌钢丝绳），其上夯填中粗砂至与碾压面平齐。IV型断面中剖面管在涵顶填土0.6m厚开槽施工埋设，原则同基底剖面管埋设方法。沉降管埋设位置挡土墙处应预留孔洞。沉降管敷设完成后，在两侧设置0.5×0.5×0.95mC20素混凝土保护墩。并于一侧管口设置监测桩，监测桩采用C20素混凝土灌注，断面采用0.5 m×0.5 m×1.6m，并在桩顶预埋半圆形不锈钢耐磨测头，监测桩用钢筋混凝土保护盒保护。

路基剖面沉降管埋设布置图
4）、元件保护要求
Ⅰ.在测量组人员的监督下各工区技术人员及各施工队进行元器件的埋设、保护工作。
Ⅱ.元件埋设时应根据现场情况进行编号，有导线的元件应将导线引出至路基坡脚观测箱内。
Ⅲ.凡沉降板附近一米范围内土方应采用人工摊平及小型机具碾压，不得采用大型机械推土及碾压，并配备专人负责指导，以确保元器件不受损坏。
Ⅳ.各施工队应制定稳妥的保护措施并认真执行，确保元器件不因人为、自然等因素而破坏，元器件埋设后，制作相应的标识旗或保护架插在上方。路堤填筑过程中，派专人负责监督观测断面的填筑。
（二）桥涵观测标
（1）每个桥墩台均设置承台观测标、墩身观测标。墩台沉降观测点可在墩顶、墩身或承台上布置。在地质条件较好地段，每个墩台可设置一个观测点；其余地段的墩台应不少于2个观测点，布置于墩台两侧。但对于地质条件复杂、变化较大的墩台，观测点总数不应少于4个。
1）承台观测标：
设置两个观测标，观测标-1设置于底层承台左侧小里程角上，观测标-2设置于底层承台右侧大里程角上。承台观测标为临时观测标，当墩身观测标正常使用后，承台观测标随基坑回填将不再使用。
2）墩身观测标：
墩身观测标埋设，当墩全高大于14m时（指承台顶至墩台垫石顶），需要埋设两个墩身观测标；当墩全高小于等于14m时，埋设一个墩身观测标。墩身观测标一般设置在墩底部高出地面或常水位0.5m左右的位置；当墩身较矮，梁底距离地面净空较低不便于立尺观测时，墩身观测标可设置在对应墩身埋标位置的顶帽上。桥墩上观测标的具体设置位置见下图

3） 桥台观测标：
原则上应设置在台顶（台帽及背墙顶），测点数量不少于4处，分别设在台帽两侧及背墙两侧（横桥向）。桥台观测标的具体设置位置见下图。

4） 梁体观测标：
连续梁上的观测标，根据不同跨度，分别在支点、中跨跨中及边跨1/4跨中附近设置，3跨以上连续梁中跨布置点相同，详见附图。

（2）观测标的安装保护要求：
1）各类观测标应按照附图所示标样制作和安装，并进行点号编排，各工区技术人员应进行观测标的埋设和保护工作。
2）各施工队应制定稳妥的保护措施并认真执行，确保各类观测标不因人为、自然等因素而破坏。
（3）涵洞观测标
涵洞变形观测包括涵洞自身及涵顶填土沉降观测两部分组成。每座涵洞均要进行沉降观测，观测标原则上应设在涵洞两侧的边墙上，在涵洞进出口及涵洞中心分别设置，每座涵洞测点数量为6个。涵洞填土后观测点可从边墙位置移动到帽石上，涵洞进出口的帽石上各设置两个测点，位于帽石两侧位置。涵顶填土沉降观测参照路基地段沉降观测点布置方式，采用在涵顶线路中心位置埋设沉降板进行观测的方式。

（四）过渡段观测标
过渡段应考虑线路纵向平顺性和不同结构物差异沉降的观测和评估，桥涵两端的过渡段、路隧过渡段及堑堤过渡段均需进行沉降观测。
（1）不同结构物起点处、距起点5～10m、20～30m处分别设置观测断面。每个横向结构物每侧各设置一个观测断面，沿涵洞轴线设路基观测断面。每个观测断面观测点设置参照路堤。
（2）路堤和路堑分界处设置观测断面，观测点设置参照路堤。
（3）横向结构物顶面埋设一根剖面沉降管，具体要求详见设计文件。
纵断面示意图

平面示意图
（4）沉降观测点与剖面沉降管埋设参考路堤设置
附：路基沉降观测断面布设里程表

为了规范分部沉降观测标的统一及埋设的准确望各工区各技术人员严格按照交底埋设各部位观测标
