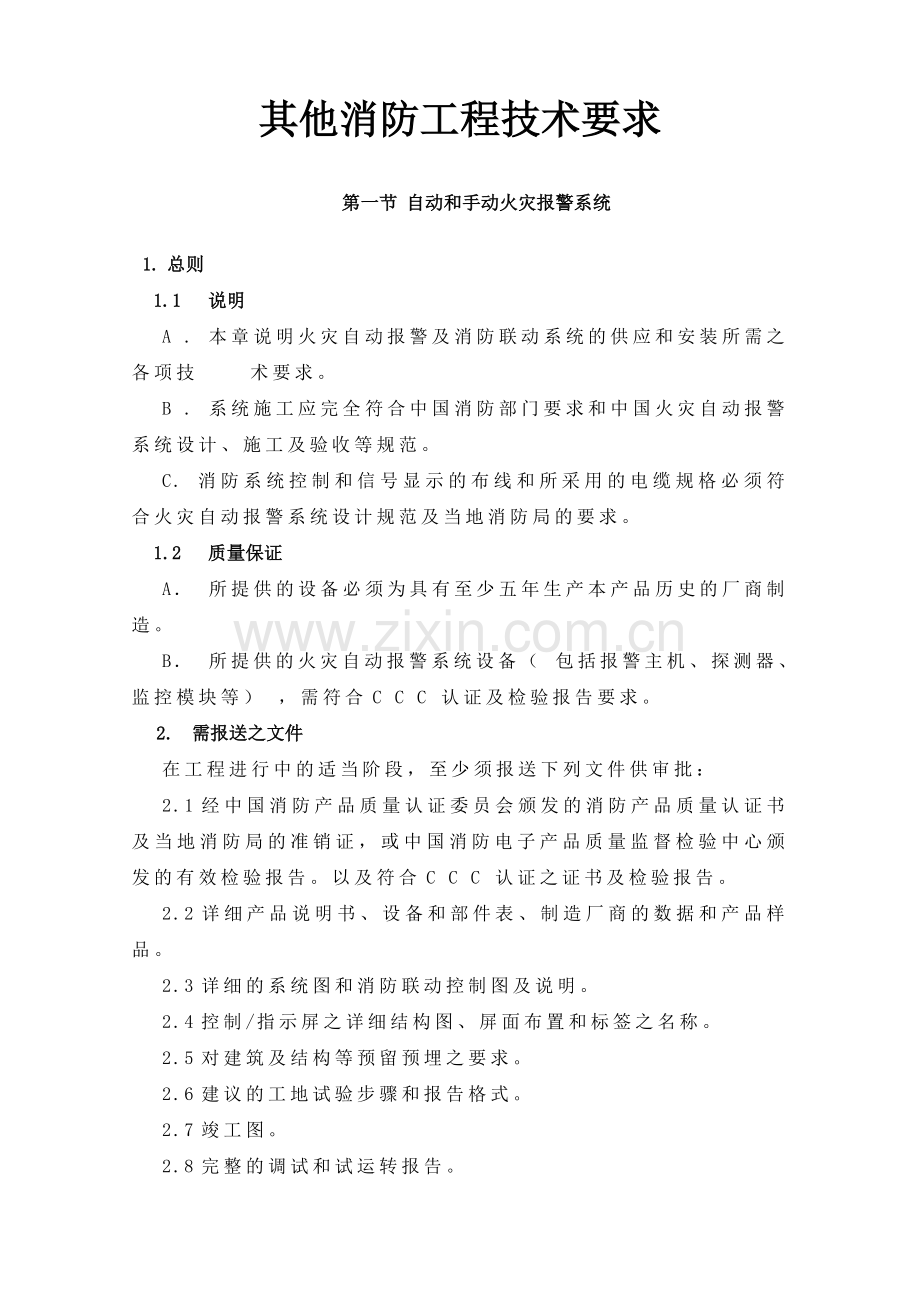

其他消防工程技术要求
第一节 自动和手动火灾报警系统
1. 总则
1.1 说明
A . 本章说明火灾自动报警及消防联动系统的供应和安装所需之各项技 术要求。
B . 系统施工应完全符合中国消防部门要求和中国火灾自动报警系统设计、施工及验收等规范。
C. 消防系统控制和信号显示的布线和所采用的电缆规格必须符合火灾自动报警系统设计规范及当地消防局的要求。
1.2 质量保证
A． 所提供的设备必须为具有至少五年生产本产品历史的厂商制造。
B． 所提供的火灾自动报警系统设备（ 包括报警主机、探测器、监控模块等） ，需符合C C C 认证及检验报告要求。
2. 需报送之文件
在工程进行中的适当阶段，至少须报送下列文件供审批：
2.1经中国消防产品质量认证委员会颁发的消防产品质量认证书及当地消防局的准销证，或中国消防电子产品质量监督检验中心颁发的有效检验报告。以及符合C C C 认证之证书及检验报告。
2.2详细产品说明书、设备和部件表、制造厂商的数据和产品样品。
2.3详细的系统图和消防联动控制图及说明。
2.4控制/指示屏之详细结构图、屏面布置和标签之名称。
2.5对建筑及结构等预留预埋之要求。
2.6建议的工地试验步骤和报告格式。
2.7竣工图。
2.8完整的调试和试运转报告。

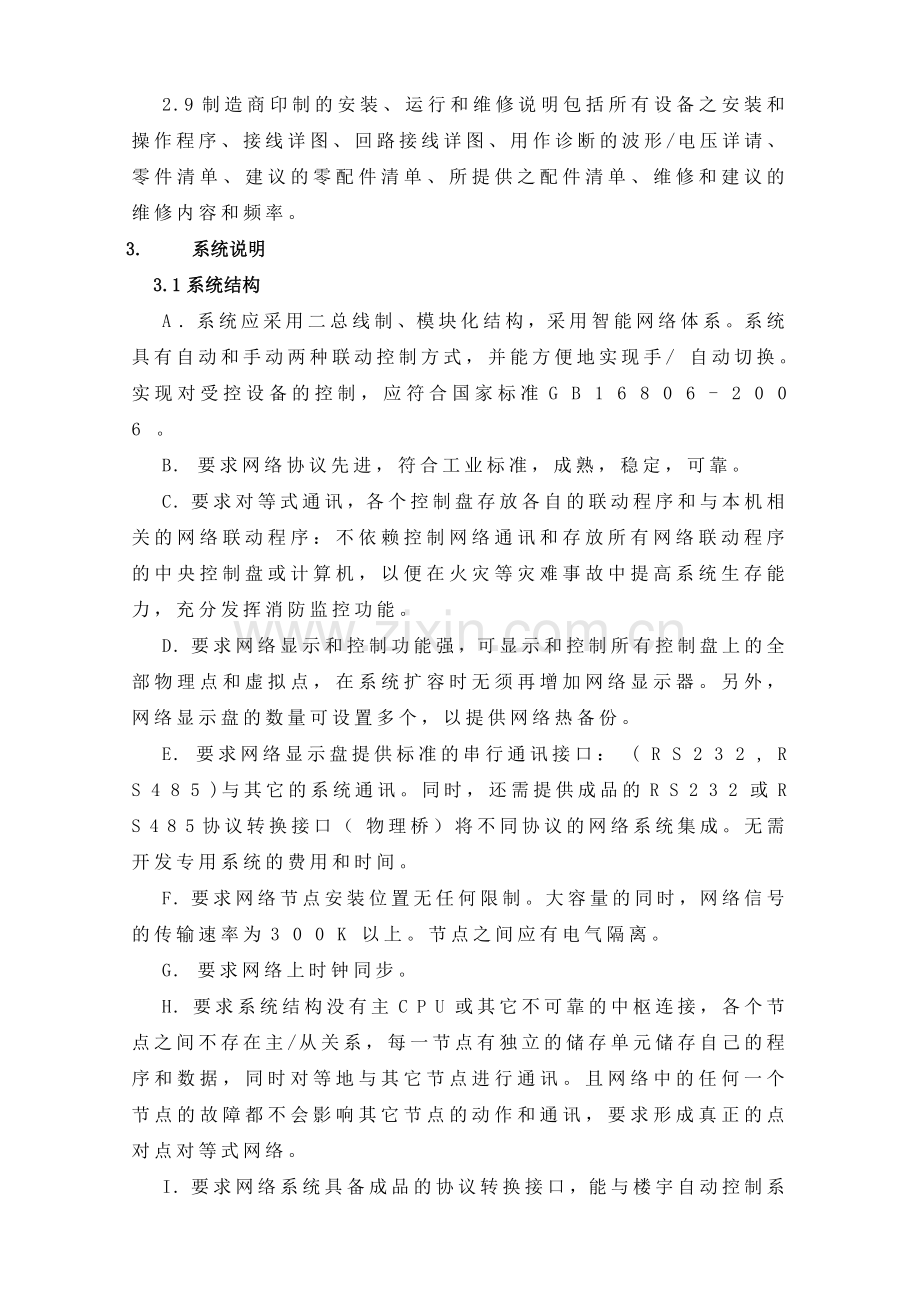

2.9制造商印制的安装、运行和维修说明包括所有设备之安装和操作程序、接线详图、回路接线详图、用作诊断的波形/电压详请、零件清单、建议的零配件清单、所提供之配件清单、维修和建议的维修内容和频率。
3. 系统说明
3.1 系统结构
A . 系统应采用二总线制、模块化结构，采用智能网络体系。系统具有自动和手动两种联动控制方式，并能方便地实现手/ 自动切换。实现对受控设备的控制，应符合国家标准G B 1 6 8 0 6 - 2 0 0 6 。
B. 要求网络协议先进，符合工业标准，成熟，稳定，可靠。
C. 要求对等式通讯，各个控制盘存放各自的联动程序和与本机相关的网络联动程序：不依赖控制网络通讯和存放所有网络联动程序的中央控制盘或计算机，以便在火灾等灾难事故中提高系统生存能力，充分发挥消防监控功能。
D. 要求网络显示和控制功能强，可显示和控制所有控制盘上的全部物理点和虚拟点，在系统扩容时无须再增加网络显示器。另外，网络显示盘的数量可设置多个，以提供网络热备份。
E. 要求网络显示盘提供标准的串行通讯接口： ( R S 2 3 2 , R S 4 8 5 )与其它的系统通讯。同时，还需提供成品的R S 2 3 2 或R S 4 8 5协议转换接口（ 物理桥）将不同协议的网络系统集成。无需开发专用系统的费用和时间。
F. 要求网络节点安装位置无任何限制。大容量的同时，网络信号的传输速率为3 0 0 K 以上。节点之间应有电气隔离。
G. 要求网络上时钟同步。
H. 要求系统结构没有主C P U 或其它不可靠的中枢连接，各个节点之间不存在主/从关系，每一节点有独立的储存单元储存自己的程序和数据，同时对等地与其它节点进行通讯。且网络中的任何一个节点的故障都不会影响其它节点的动作和通讯，要求形成真正的点对点对等式网络。
I. 要求网络系统具备成品的协议转换接口，能与楼宇自动控制系统联网，而无需增加接口的费用。
J . 本系统须为智能式多功能地址编码消防报警系统，由具有内置微型处理功能的消防控制屏、地址式输出/输入接口单元、各类探测器、报警器、感应器等组件组成，并须具有火灾报警、联动控制、紧急广播、监察和报告系统及各组件的运作情况等功能。
K . 每个外围组件应有各自独立的“ 地址编码” ，在控制屏上以文字的形式准确地报告火灾的位置、时间、日期等。
L . 系统应采用甲类环形两总线回路方式连接所有的系统组件，使控制屏能不断地监控整个系统。用于整个系统的电缆须选用阻燃电缆和耐火电缆，并应敷设于金属导管或线槽内。
M . 控制屏须配置专用的镍镉蓄电池，使正常电源发生故障时，系统仍能照常操作而没有发生任何中断。系统操作采用直流电源，电压为2 4 V 。
N . 系统应为高灵活性，能随意对各个组件的地址编码重新编序，从而配合将来任何布局修改的情况。此外，系统的容量须允许将来扩大系统的可行性。
O . 本系统装置必须能准确处理日期及时间数据（ 包括闰年在内，但不限于计算、比较、交换及安排次序），并能正常操作。
3.2 系统组成
系统应由计算机图文系统、消防报警控制主机、联动监控台、消防专用电话主机、探测器、手动按钮报警、监视中继器或监视模块、控制中继器或控制模块、电源系统、广播系统等组成。有关广播系统的技术规格详见相关章节。
3.3 系统回路
A . 系统回路应采用甲类环形两总线高速传输，总线可连接系统所有外部设备和部件，回路设计采用先进的抗干扰技术，可以有效的抵抗内部和外部各种干扰信号对系统的影响。
B . 系统回路总线，回路每隔一定数量的点处，应设置隔离中继器或隔离模块，回路任意总线处短路，回路设备应自动从该处被隔离，不影响该回路设备的正常工作。
C . 回路最长距离要求不多于（ 2 0 0 0 米） 。
D . 回路要求使用普通双绞线即可，无须屏蔽电缆。
3.4 联动系统
自动报警系统与各消防设备和消防灭火系统之间的联动控制功能要求如下：
A． 室内消火栓系统
消防水泵起动按钮、手动火灾报警按钮（ 破玻璃） 将安装于每个室内消火栓旁，手动火灾报警按钮一经启动后，其信号将直接输入具有独立地址编码的模块，然后显示于分区/总控制屏上，并利用中继器返回信号，使其工作状况显示于分区/总控制屏上。消火栓起动按钮的构造具有手动火灾报警按钮的同等功能，同时通过接口单元输出信号起动消火栓水泵，消防中控室也应能手动直接激活消火栓水泵﹐ 并利用主接触器的辅助接点返回信号，使水泵的工作状态显示于分区/总控制屏上。
B． 喷淋系统
水流指示器将按防火分区的划分设置，水流指示器及报警阀接点直接输入具有独立地址编码的探测感应器的底座，当任何一个水流指示器或报警阀的接点一经闭合，其信号便自动显示于分区/总控制屏上，同时通过接口单元输出信号启动有关警铃，并利用中继器返回信号，使其工作状况显示于分区/总控制屏上。另须增加压力开关在喷淋水泵出入管，直接连到水泵控制，不可通过模块及消防控制室。在压力下跌至8 0 % 时自动启动主泵，并在消防控制室须有稳压水泵运行和消防水池低水位显示。
C． F M 2 0 0 自动灭火装置
F M 2 0 0 灭火装置提供在高低压配电房，机房内设有一路烟感探测器一路温感探测器，当探测器发出报警讯号，F M 2 0 0灭火装置控制屏便发出指令，机房中随即发出声光报警指示机房人员立即撤离，起动钢瓶电磁阀释放F M 2 0 0 气体，并利用主接触器辅助接点将F M 2 0 0 装置的工作状况显示于分区/总控制屏上。在消防控制中心需能监视其灭火系统的运行状态。
D． 防排烟系统
防排烟系统受探测感应报警信号控制，当有关部位的探测器发出报警信号后，分区/总控制屏会按一定程序发出指令，起动正压送风机、报警层及其上下一层的送风阀、排烟机、报警层的排烟阀或与防烟分区相连有关的排烟阀，消防控制中心也应能手动直接激活正压送风机和排烟机﹐并利用主接触器的辅助接点返回信号使其工作状况显示于分区/总控制屏上。
E． 正压送风系统
( 1 ) 火灾报警后，应可以通过消防联动控制设备自动、手动或手动直接控制启动屋顶的正压风机，打开着火层及相邻的上下层合用前室正压送风口，向合用前室及电梯间送风，并接受其反馈信号；
( 2 ) 在消防联动控制设备上应设启、停正压送风机的开关及执行后的反馈信号指示灯；
( 3 ) 消防联动控制设备的手动直接控制装置应可直接启、停正压送风机并接收其反馈信号。
F． 切断非消防电源
当确认发生火灾，应在消防控制室切断有关部分为的非消防电源。
G． 电梯回降
当发生火警时，首层以外任何一区域内之探测器发出报警信号，主控制屏便透过接口单元向电梯控制屏发出指令，使所属区域内之电梯回降至首层，同时返回其信号至消防控制室。当有关报警信号发自首层任何一区域内之探测器时，主控制屏便透过接口单元向电梯控制屏发出指令，使所属区域内之电梯回降至指定层。所有非消防电梯在落至首层后，须切断其电源。另外，在消防控制室应设电梯的控制开关及执行反馈信号指示灯。
H． 防火卷帘
防火卷帘是受探测感应信号控制，当有关的探测感应器发出报警信号后，相应信号会于分区/总控制屏上显示，同时通过接口单元关闭卷帘，其附设的警鸣及闪灯会同时被启动，并利用中继器返回信号，使卷帘开关状态于分区/总控制屏上显示。
在疏散信道上的防火卷帘采取两次控制下落方式，第一次由感烟探测器控制下落距地1 . 8 m 处停止；第二次由感温探测器控制下落到底，并分别将报警及动作信号送至消防控制室。同时在消防控制室有远程控制功能。
用作防火分隔的防火卷帘； 火灾探测器动作后，卷帘下落到底。
在防火分区未发生火灾期间，电动防火卷帘门的起降采用现场手动起降，可按上升按钮或下降按钮控制卷帘升降，上升高限和下降低限均采用限位开关控制。
I． 紧急广播
当火灾警报启动时，火警干接点信号将启动紧急广播控制设备，立即停止火警及相关区域的背景音乐广播，自动发送预录的警报讯息，亦可在消防控制室及话务员室用话筒进行人工播音。
J． 门禁系统
火警时，消防控制器联动门禁系统，打开火警层及相应防火区域的有关电锁，便于人员紧急疏散。
K． 接通火灾应急照明和疏散标志灯
火灾确认后，在消防控制中心或配电室可自动或手动接通相关区域火灾应急照明和疏散标志灯，接受其反馈信号。
L． 火灾声/光报警器的消防联动控制
火灾确认后，应可以通过消防联动控制设备自动或手动启动相应区域的火灾声/光警报器。
M． 厨房烟罩灭火系统及可燃气体泄露报警系统
当厨房烟罩灭火系统及可燃气体泄露报警系统动作时，消防控制中心应能监测其反馈信号。
N． 与楼宇设备监控系统的连接本系统承包商须按楼宇设备监控系统监控点一览表要求，于消防报警控制主机处提供高防接口，以便下列有关信号能传送至楼宇设备监控系统。
a ) 消防报警系统报警信号（ 按防火分区） 。
b ) 消防报警控制主机电力故障警报。
4. 设备规格
4.1 消防报警控制主机
A.火灾自动报警控制主机必须通过G B 1 6 8 0 6 - 2 0 0 6 《消防联动控制设备通用技术条件》、《火灾报警控制器通用技术条件》要求的联动型主机。
B.系统的程序不因消防报警控制主机的主电源和备用电源掉电而消失。
C.系统应具有多级密码保护功能。
D.探测器灵敏度能按需要设定和自动调整。
E.消防报警控制主机必须按照国家标准和消防行业标准进行联网。
F.消防报警控制主机应采用集中智能的模块化的系统结构，便于系统的升级。
G.消防报警控制主机应在控制屏内，采用多C P U 的模块化结构。要求：
1. 要求各回路卡和功能卡分别存放各自有关的数据。
2. 要求消除由于系统容量饱和所造成的C P U 死机的情况。
3. 要求巡检周期和反应速度不依回路的增多而改变。
4. 要求在主C P U 出现罕见的死机情况时，各个回路仍可以巡检各自的回路并实现报警和控制功能。此功能为系统的基本功能。
H.消防报警控制主机要求电路结构紧凑、稳定、抗干扰强。适合各种环境。
I.消防报警控制主机要求所有的端口均采用自保护可恢复式结构，在日后的使用中对备品的要求少，降低用户的运行和维护费用。
J.消防报警控制主机要求多种智能报警控制器，适合不同区域的需求。
K.消防报警控制主机要求具有功能完善的离线编程功能。通过密码： 可对控制盘进行离线编程，并可将电脑上的程序下载到消防报警控制主机。
L.消防报警控制主机要求提供至少三级密码保护，分别对应系统操作和系统维护。
M.火灾报警系统的消防总控制屏将设置于消防控制室内，其功能是控制和监察整个发展项目各区域的火灾报警系统。而总控制屏须具独立显示及控制功能。
N.控制屏及显示屏的外壳应采用1 . 2 毫米厚的钢板制成，钢板表面应进行烤瓷处理并须达到室外I P 4 3 / 室内I P 3 0 的防水、防尘的保护要求。
O.每一个报警控制盘都配备有如下电源： 一个A C 2 2 0 V 外部系统主电源，当主电源失效时，内部无泄漏的免维护蓄电电源自动提供1 2 小时的供电，在上述两个电源中任何一个电源不充足时发出报警信号，所有类型的探测器、防火阀应设计在低压D C 2 4 V 下工作。免维护蓄电池由报警控制屏内的电池充电器充电。联动使用的D C 2 4 V 电池分开配备。后备U P S 蓄电池独立与其他分开配置。
P.各有关的柜屏须进行适当的接地工作。
Q.控制屏应包括，但不限于下列的部件，使进行各种所需功能。
1 . L C D 显示屏最少要显示8 0 个汉字或英文字符。
a . 显示整个系统的资料
b . 显示报警区域
2 . 发光指示器显示
a . 主电源开启
b . 系统开启
c . 电池故障
d . 系统故障
e . 报警讯号
3 . 手触式按钮
a . 报警确认
b . 蜂鸣器消声
c . 警报消声
d . 系统复位
e . 系统测试
f . 灯号测试
g . 日期和时间函数设定
4 . 报警及故障蜂鸣器
5 . 微型处理器
a . 储存整个系统之数据（ 储存最少1 0 0 0 个发生事故记录）
b . 接收现场讯号进行联动控制
c . 预留安装回路的1 0 %以作为扩容空间。每个回路须拥有2 5 %的地址点数容量，以便将来之发展就地扩容。
6 . 接驳外置电脑及图文显示器的R S 4 8 5 或同等接口
R.控制系统的电压为直流2 4 伏。当任何报警器被启动，相应的灯号即亮起，同时启动监督蜂鸣器。按下报警消防开关，电铃即停止工作。此后若输入第二次警报，电铃应再响起。只有当火警启动点恢复正常位置后，亮着的灯号才会熄灭。
S.控制屏及显示屏上的蜂鸣器应循任何一故障区的动作而启动。按下“ 消声” 开关时，蜂鸣器即消声，但故障指示器在故障排除器按下“ 恢复” 键之后才熄灭。
T.所有仪器和设备须坚固安装，内部电线的连接和排列应便于以后的维修和更换部件的工作。
U.所有控制屏和控制柜内部用金属板隔开，以便分开仪器中的低压设备，并且防止温敏组件受热过高。
V.所有的门应装有隐式铰链，并且在必要时，再带有开关机构的暗锁，还应装上由氯丁橡胶或其它可用材料制成的防尘垫。每一只门的锁应配备两把钥匙。
W.所须的通气百叶应设在控制屏底座的侧面和背面，设计为认可类型。所有通气百叶应设有网罩。
X.所有油漆工作应采用高级瓷漆。至少要有两层底漆，每层做法是先涂漆再抹平。最后一层漆的光泽应相当明亮。对漆膜还应采取一定的措施，表面完全清洁光滑、无染物、无擦痕和图案以及其它缺陷。
Y.所有接线柱应设有护罩，其中带电的接线柱连同其分开的控制板上应设有适当的警告牌。所有电路须装上可拆装的熔丝或保险丝，以便分隔、检测和维修。
Z.消防报警控制器应配置总线回路控制，每个回路控制器接往各个带地址编码的探测器及控制/监视/隔离模块。此回路控制器应供电给所有探测器／ 控制/监视/隔离模块。此控制回路有任何故障时，应发出故障讯号。
AA.所有具有地址编码智能功能的感烟和感温探测器，必须能感应烟浓度或温度，以类比信号传送到分区控制屏及总控制屏，而显示其工作状况。分区控制屏及总控制屏应能分辨这类比数字为正常、故障，预报警或是火灾报警。总控制屏上可设定每一探测器的灵敏度。
BB.此系统应在预定时间内自动执行全部探测器测试，测试各探测器之故障状况，浓度值是否正常等。
CC.为提高此系统的真确程度，消防控制屏应设有报警确认功能，报警确认时间应为0 - 60 秒（备注：具体应以消防验收报警确认时间调试确定）。
DD. 消防报警控制器具备自动生成现场设备连线图功能。
4.2 消防联动控制台
A. 消防控制中心内应设置一套消防联动控制台，完成消防联动设备的自动和手动控制操作。
B. 联动控制台的指示灯、按钮、开关、文字标识框等元器件要求采用质量可靠、外形美观、操作灵活的进口产品或合资产品。
C. 消防联动控制台的设计及制作应外型美观、操作和检修方便，并符合国家标准。
4.3 电池充电器和电池
A . 承包单位独立于每个消防控制显示屏旁边应提供一只2 4 伏涓流充电器和一组镍镉蓄电池，其中包括：
1. 已组装的涓流充电器。
2. 转动式选择开关。
3. 一双进线双刀控制保险丝。
4. 一组镍镉电池。
B . 组件须用2 2 0 伏，50 周频单相交流电源，可自动使2 2 0 伏电池组保持近似充足电的状态，同时能对持续载荷进行补偿。
C . 选用的镍镉蓄电池应在其整个正常寿命中无需修理，即使中途不充电，也能使系统正常工作2 4 小时以上。此外，还应在“ 火警” 状态下连续工作1 小时以上。
D . 电池的额定值应根据承包单位设计的系统作精确计算，幷将结果提交发包方和设计顾问审批。
E . 任何一个电池充电器发生故障时，应发出指示讯号。
F . 无电压接点的通过容量不少于5 安培。
G . 蓄电池应设置于柜屏内，柜屏的构造与控制屏要求相同。
4.4 监视/探测/隔离模块
A . 每个监视/探测模块须带有独立地址码及智能功能，采用软件编制的方式并可直接接入探测回路或控制回路中。当用于A C3 8 0 / 2 2 0 V 回路启停各种设备时，如不能直接控制交流强电回路，则配置中间继电器作强弱电隔离。
B . 其信号传送到控制屏时，此系统须能分辨监控对象的地点和类型。
C . 在每隔多个探测器/监视模块及美个回路的支路上，在每个防火分区亦应设隔离模块。在发生故障时（ 例如： 短路） ，该部份会自动被隔离，而回路上其余点均不受影响。模块也须能报告故障警号，同时提供故障点地址编码。
4.5 手动火灾报警按钮/消防栓水泵起动按钮
A . 面板应牢固地安装在适当的指定位置，按钮的外表和式样须为美观，并符合设计顾问的要求，且用不碎塑料和不腐蚀材料制造，表面涂以红色瓷漆。在正面位置应用中、英文适当地雕刻上“ 如遇火警，击碎玻璃”“ In C a s e o f F i r e , B r e a kG l a s s ” 。
B . 对正常的开/关系统，电触点应由镀银合金或其它许可的不锈合金制成。触点的额定电压和电流应在单元内注明。
C . 按钮应为嵌入式及适合直接与接线系统连接幷无须附加接线盒、接头或连接器等。当安装接线系统须加上特别的接线箱时，这些箱子应由本承包单位提供。
D. 对隐式安装的报警器本承包单位应提供平面板
4.6 警铃
A . 所有警铃应由铁制成，能抗腐蚀，电压为直流2 4 伏。采用1 5 0 毫米红色圆形碗式电铃，便于内接直径2 0 毫米电缆管道。有特别说明者除外。
B . 对2 5 0 毫米直径的警铃的要求与上项相同，但须适用于室外抵抗风化。
C . 警铃须以中、英文标明“ 火警” “ F i r e A l a r m ” 。
D . 警铃电路应相互独立，并且在控制单元内设有各自的保险丝。
E . 安装在消防水泵接合器柜中的警铃采用室外式，以抵抗风化。
4.7 探测器
A . 一般要求
1 . 所有感烟和感温探测器应置于同一类底座上，而地址编码应设定在探头上或由控制屏自动设定。当有需要换地址编码或探头类型时，底座不受影响，也不需另接电线。（ 客房内光电烟感或温感探测器须采用带蜂鸣器底座）
2 . 探测器上应装设指示灯，指示灯的闪灯状态应由系统的要求而决定。当探测器接收到报警信号时，指示灯必须启亮以显示发生火灾。
3 . 感烟和感温探测器都应带有地址码和智能功能，探测器能感应烟浓度或温度，以类比信号传送到消防控制屏后以显示其工作状态。
4 . 探测器应符合中国消防当局要求。
5 . 在危险仓库或易燃物品储存库（ 例如油缸房）安装的探测器须为防爆型，并须符合当地消防局的要求。
6 . 残疾人客房探测器，除需配备音频报警设备外，还应配备系统启动闪光灯。
7 . 探测器具有“ 独立工作模式” 功能。
8 . 探测器、模块、手报等现场部件采用自动编址方式进行编制。
9 . 探测器、模块、手报等智能设备内置非易失性存储器，
可记录设备型号、序列号、现场地址、制造日期、运行时间、保养时间、设备灵敏废的参数。
B . 智能感温探测器
1 . 智能感温探测器在温升速率和温度分别达到8 °C /分和5 7 °C 时开始报警，工作电压为直流2 4 伏。
2 . 探测器应配有原装指示灯，与及可供连接遥距指示灯的接口。
3 . 智能感温探测器应为电子产品，配有双式感温原素。
C . 常规感温/感烟探测器
1 . 常规感温探测器的底座与智能感温/感烟探测器应为同一类型，而地址编码通过接驳监视模块设定或由控制屏自动设计。
2 . 探测器的其它功能参数均应与智能感温探测器相同。
D . 智能感烟探测器
1 . 智能感烟探测器须能探测到产生燃烧而肉眼可见和不可见的物质。
2 . 探测器应为光电式，附设光线室、红外线光线发送器及光电式接收器，利用光线的散射原理进行操作。
3 . 采用固态电路，工作电压为直流2 4 伏。这一单元在监视状态下的耗能应最低，并且不得超过1 0 0 微安。
4 . 每个感烟探测器应包括一个底座及一个感应室，经过简单的程序把感应室插在底座上并转动牢固后便能进入工作状态。当感应室拆离底座或未能适当地牢固时，应发出故障信号。若在底座上拆离探测器或接上其它类型的探测器时,则应发出‘ 故障’ 的火警信号。
5 . 探测器应仍能在相对湿度高达9 0 %的情况下正常工作，并无影响其的准确度。
6 . 探测器电路应为非常可靠，并且不受骤变电压的影响。在电源电压波动大的条件下，例如在平时由系统中电池充电器在充电及放电时引起电压波动的情况下，探测器也应能满意地工作。
7 . 探测器适用的温度范围为摄氏1 0 度至5 0 度。
8 . 探测器应配有原装指示灯，与及可供连接遥距指示灯的接口。
9 . 当探测器安装在吊顶上时，应设有装饰底板以供探测器嵌入装置在吊顶上。
4.8 声光报警器
A . 墙装，12 0 型单联预埋电气盒安装形式。
B . 红色、白色两种颜色。
C . 专用微机处理器控制警笛和频闪灯工作。
D . 警笛输出形式有常响和间歇两种报警声。
E . 警笛有高9 4 . 5 d B 和8 9 . 8 d B 两种分贝输出选择。
F . 频闪灯有1 5、3 0、7 5、1 1 0 c d 四种亮度输出调节。
G . 在同一报警输出回路中全部的警笛和频闪灯声光同步输出
4.9 远程显示屏/复视屏
A . 远程显示屏采用高亮度L C D 中文液晶显示，或采用L E D 提供地图式显示，能够同时显示最优先级事件和火灾首次报警时间。编程软件设定，有2 0 多种语言可供选择。
B . 通过按钮可进行翻页、确认、复位、试验、消音等操作。
C . 具有电源状态、测试、故障、消音、呼叫等状态L E D 指示灯。
D . 通过网络通信线与火灾报警控制器连接，网络可选择环型C l a s s A 和分支型C l a s s B 通信。每台显示屏之间、显示屏与控制器之间通讯距离不大于1 5 0 0 米。
E . 软件编程、显示操作定义
4.10 升降机回降
本承包单位须提供继电器箱及无电压接点连同所须的配线和导管于各升降机房电梯井内以供电梯承包单位接驳，当发生火警时，把升降机回降至首层及制停有关的电梯。继电器箱的正确位置须在绘制深化施工图之前与电梯承包单位协调并得发包方/设计批准。
4.11 水位探测器
A . 水位探测器应安装在水箱/水池中，用以监察水箱内的高低水位情况，幷向总消防控制屏发出适当的报警及显示信号。
B . 探测器应为防水橡胶类型，并须为浸入式和免维修型。
4.12 火灾应急广播切换控制
A . 承包单位须提供火灾应急广播切换控制设备。
1 . 当任何报警器被启动，其信号将会显示于分区/总消防控制屏上，同时启动火灾应急广播切换控制。
2.. 火灾应急广播的操作应为：播放预录声带以通知人员发生火警，然后警铃再次响动。警铃和广播将重复不断，直至报警信号于消防总控制屏上复位.
3 . 火灾时应强切本地A V 系统。
4.13 切断非消防电源及接通火灾应急照明和疏散标志灯
本承包单位须按防火分区控制要求于各层配电房内提供足够的分区控制无电压接点，以供于发生火警时在消防控制室以手动强切失火区的非紧急电源及接通火灾应急照明和疏散标志灯。本承包单位须负责供应及安装由各层配电房内的无电压接点至消防控制室，切断非消防电源控制屏所需的电缆、接线盒、线管及一切有关之联动控制设备。
4.14 消防联动柜及设备控制柜
本承包单位须按有关规范要求于消防控制室提供联动柜及设备控制柜，以对下列系统进行联动控制、手动控制及工作状态显示，但不仅限于下列：
A . 室内消火栓系统，包括控制消防水泵的启、停按钮及显示。
B . 自动喷水灭火系统，包括控制水泵的启、停按钮及显示。
C . 防排烟及楼梯/前室加压系统的联动及手动控制。
D . 电气系统，包括手动强切非紧急电源的设施。
E. 升降机及电扶梯的联动控制。
F. 火灾应急广播联动控制及疏散指示标志联动。
G. 防火卷帘的联动及手动控制。
H. 预作用灭火系统，包括控制雨淋阀的启、闭及系统压力监察讯号显示。
I. 自动气体灭火系统联动。
J. 厨房烟罩系统联动。
K. 可燃气体泄露报警系统联动。
第二节 管道支架
1、 说明
本章说明消防系统管道支架的技术要求。
2、 一般要求
A. 所有送抵工地的管道均应是全新的，并有色带和标示以利辨认不同的等级。
B. 管道接口不得藏在墙壁或楼板之内。
C. 管道须藉管套穿过墙壁、楼板和梁。若所穿越之结构需要防水密封时，须用熟铁防水法兰管套接驳。
D.所有镀锌钢管在任何情况下均不得采用焊接方法。
E. 直径为200 毫米及以上的钢管，于首次安装完成后，须进行二次热浸镀锌施工。
F. 所有跨越仓库伸缩缝的管道必须采用波纹管道伸缩器连接。
G. 所有管道装置应按施工图纸安装。
H. 配合施工进度计划，提交所有有关管道的安装资料。
I. 在安装需配合吊顶时，承包单位须负责调整管道的高低使符合吊顶高度，费用由承包单位承担。若管道须先于吊顶安装时，承包单位应预先获得项目管理人员发出预定高度的指令后方可进行。
J. 所有非等电位的钢材，在接驳时，均需以橡胶垫圈分隔。
K. 提供所有进行系统安装所需的吊架、支架、导向支架和固定支撑等。各类支架的强度和设计应允许在规定范围之内扩展和收缩。
L. 所有管道支架均应为钢制，并可调校高度，管道支架均应采用热镀锌处理。
M. 在阀门的旁边和大管径的管道等需支撑的配件均应提供附加支架，以防止管道出现过度的拉力。
N. 对水泵类连接器等亦应提供附加支架，以防止过度的应力作用于设备上。
O. 除另有规定外，各支架之间的间距不应超过表3 所规定的中心间距。
P. 所有固定销件和螺栓必须配有弹簧垫圈和螺帽。
Q. 除获得工程师特别批准外，所有支架均需独立安装，不能与其它设备共享。
R．管道固定支撑
(1) 管道固定支撑应设于管道系统改变方向处、伸缩器以及膨胀管环处，以便吸收因管道膨胀或收缩和内部压力所引致的应力，并把这些应力传递到结构上。
(2) 管道固定支撑均应能承受进行水压测试所产生的较高推力。
(3) 固定支撑的构造细节和尺寸须提供审批。
S．垂直管道应在每根立管的距地1.5~1.8 米用通过认可的钢制管码支撑，以防摇晃、下垂、震动和共震。避免支架或固定支架之间的曳拉或扭弯而使管道承受压力。楼层高度大于10米时，每层不得少于4个管码，管码应匀称安装，同一房间管码应安装在同一高度。
T. 清洁步骤
(1) 采取一切预防措施，以避免外界物体，诸如焊珠和焊渣或污物进入管道系统中。敲打已完成的焊缝以使碎屑松脱。所有管道、阀门和配件在装配成系统之前，均应用金属刷和擦扫清除管内的油污、油脂或污物。
(2) 随管道竖立接驳完毕，所有管径150 毫米及以下的管道应随即用清水冲洗直到彻底清除污物、油污和金属屑等为止。在一般情况下，每种尺寸的管子在与更大尺寸的管子连接在一起之前均应分别冲洗。
(3)200 毫米及以上管道的清洗处理应采用钢刷子，牵拉洗刷过每段管子的整个长度，随后用比管子内径稍大的纤维刷子或抹布抹刷。
(4)所有清洗处理均应贯通整个管道系统。清洗处理和最后接口完成之后，各管道节段的末端均须紧紧密封，以防任何污物、水或其它外界物质进入管道。
3、 质量保证
A. 所有管道装配人员和设备安装人员具有在行业中至少三年以上有关工作经验。
B. 所有供本工程使用的管道和配件均应符合标书内技术规格说明书要求的标准。
C. 所有烧焊技工必须具备由有关政府机关签发的有效上岗施工证书。
4、 资料呈审
A. 提交管道支架和固定支撑详图供审批。
B. 提交管道试验和清洁凈化程序供审批。
C. 在试验和投入运行之后须提交完整的试验报告。
第三节 阀门与配件
1、 说明
本章说明阀门与配件在管道工程的规格、安装及调试所需的各项技术要求。
A.喷淋、消火栓水系统水管100以上（包括100）的钢管采用沟槽式卡箍连接(管与管连接时)和法兰连接（管与阀门连接时）。
B.喷淋、消火栓水系统水管100以下采用丝扣连接；
C.喷淋、消火栓水系统水管在消防泵房内采用法兰连接；
D.室外消火栓系统100以上采用焊接；
E.无缝钢管及焊接钢管面刷红丹银粉各两度防腐，镀锌钢管露明部分面刷银粉两度。
F.沟槽式管接头
（1）产品符合建设部<<沟槽式管接头>> CJ/T156-2001行业标准要求。
（2）沟槽式管接头密封圈采用三元乙丙橡胶（EPDM）材质。
（3）沟槽式管接头承压满足设计要求。
（4）沟槽式管接头供货商应无偿配套提供滚槽机使用。
（5）承压必须满足设计要求。
2、一般要求
A. 所有送抵工地的阀门均应是新的，并有标示以利辨别其等级。
B. 在运送、储存、及安装阀门与配件的过程中须给予适当的保护，以防外物进入系统内。
C. 按图纸要求为所有设备提供压力表、排水阀、排气阀及试验龙头。
D. 为所有设备提供隔离阀门。
E. 在需要系统平衡处如分支管道、旁通管道等处安装球形调节阀。
F. 阀门的设置要提供足够的维修间距，并于进行测试压力情况下无渗漏现象。制造厂名或牌子、图号或编号及保证能达到工作压力等，须铸于阀体或阀盖上。所有阀门并应有明显的启闭标志。除特别用途之外，同一品种阀门应由同一供货商提供。
G. 所有提供的阀门需配合各系统的工作压力。闸阀、碟阀及球阀应适合于受压力情况下进行维修工作。不论安装于任何系统，阀门之额定工作压力不能小于1000kPa （ 10 公斤） 。当系统工作压力大于600kPa（ 6 公斤） 时，所提供的阀门其额定工作压力不得少于1600kPa（ 16 公斤） 。当系统工作压力大于1400kPa（ 14 公斤） 时，所提供的阀门其额定工作压力必须大于系统工作压力最小2000kPa（ 20公斤） 。
H. 阀门接驳：
① 按管道接口的要求提供阀门，直径须与管径相同。
②管径50 毫米及以下为丝扣接口。
③管径65 毫米及以上为法兰接口。
I. 除另外规定，所有阀门应与所安装管道的管径相同。
J. 每个压力表前须安装排气阀门。
K. 每次送货至工地，每种类型的阀门必须由业主抽选一只进行水压测试。
3.具体要求
⑴各系统的阀门规格须按下表所指定的要求
阀门类型
管径(mm)
阀体材料
圆盘及阀座材料

闸阀及球阀
15-50
青铜
青铜

65
及以上
铸铁
不锈钢/青铜
碟阀
65及以上
球墨铸铁
不锈钢/青铜

摆荡止回阀
15-50
青铜
青铜/不锈钢

无声止回阀
65
及以上
铸铁法兰式
青铜
减压阀
32及以上
青铜
青铜

浮球阀
25-50
青铜
青铜

65
及以上
球墨铸铁
青铜/不锈钢

⑵闸阀
A. 50 毫米及以下： 青铜阀体、青铜闸、固体楔形圆盘、连接阀帽、丝扣接口。
B. 65 毫米及以上： 铸铁阀体、青铜座环、固体楔形圆盘、法兰接口。
⑶球阀 (截止阀)
A. 50 毫米及以下： 青铜阀体、青铜球、缧纹阀帽、金属对金属座、丝扣接口。
B. 65 毫米及以上： 铸铁阀体、镶青铜球、再次研磨可换式阀座及圆盘、螺栓锁定阀帽、法兰接口。
⑷止回阀门
A. 无声止回阀（ 管径65 毫米及以上）
①于各水泵出口及按图纸所示提供无关闭声、中心导向、球型静音止回阀。关闭动作由弹簧控制使液体流动静止或反向回流前，圆盘先回到阀座环。
②圆盘为飘浮式，中心导向和由流速控制而无需润滑脂或反重量平衡。
③设计须防止于装配后，圆盘与阀座环互相磨蚀，并配有可拆盖子供检查轴承座及圆盘动作。
B. 摆荡式止回阀门（ 50 毫米口径及以下）
①摆荡式止回阀须配有可拆铰锁和螺纹帽盖，适合在水平或垂直位置操作。
②提供清扫塞及一般扁移摇摆舌门。提供可拆除的帽盖，再研磨圆盘及阀座环。
⑸蝶形阀门
A. 总则： 在要求弹性阀座的地方应采用紧密闭合、垫圈或组合法兰型碟形阀。设置覆盖阀体，内表面并延伸到阀体端部的阀座； 或设置O 型圈，使阀体可以用最小的栓接负荷，且不用附加气密垫圈栓接和密封在平面法兰之间； 或设置组合管阀端面，以方便管道运用，此阀相对于阀座的中心法兰上，有集中槽接密封的管道和阀面。
B. 圆盘： 不锈钢或球墨铸铁
C. 阀体： 球墨铸铁
D. 轴杆： 316 不锈钢（ 液体不能与轴杆有接触）
E. 操纵杆： 可锁定在任何位置，或带有10 度或15 度切口的节流板手以保持阀处于所选定的位置。对于150毫米及更大尺寸者，须提供齿输操纵器。设置位置指示及限位文件板。
⑹减压阀组
减压阀组应为导引操作式，并应安装在容易到达的地方，以便日常维修及检查工作，同时并应符合下列各项要求：
A. 设有分隔离阀、减压阀、过滤器及压力感应器。
B. 每个减压阀组应设两个减压阀，互为备用。
C. 减压阀高、低压两侧均需采用变径管进行接驳。
D. 减压阀高、低压两侧均需提供压力表，而表的最高读数应为工作压力的两倍； 除黑色指针外，还需配设可人手设定的红色指针。每一个压力表应装配杆控式隔离阀和炮铜制虹吸管，同时应安装在一硬木板上，并固定于容易阅读的墙面上。
E. 减压阀的设计应可更换不锈钢/青铜阀座、阀碟和尼龙加强不锈钢制的膜。减压阀须在动压状态和静压状态之下均能发挥减压作用，并应为当地消防局认可型号。
F. 直径50 毫米及以下的减压阀应为丝扣接口，而直径65 毫米及以上的减压阀应为法兰接口。所提供减压阀应适用于所装设的系统压力。
G. 减压侧并需提供压力感应器以便把超压力信号显示于消防控制屏上。
⑺浮球阀
所有浮球阀应为对衡式设计或其它获建筑师批准类型，且球杆必须为贯穿浮球的设计，不得为焊接方式。
⑻安全阀
A. 温度或压力感应、弹簧复位、角型阀。
B. 阀体、阀塞及阀座应为青铜制造。
C. 修整过、导向、调节螺丝、丝扣接头。
D. 安全阀排气口尺寸须大于管线尺寸。
⑼自动排气阀
A. 不论在图纸上有否明确指示，所有水管高点位置及系统中需要排气的位置皆须提供适当大小及认可的自动排气阀。
B. 自动排
