电气专业03版.pptx

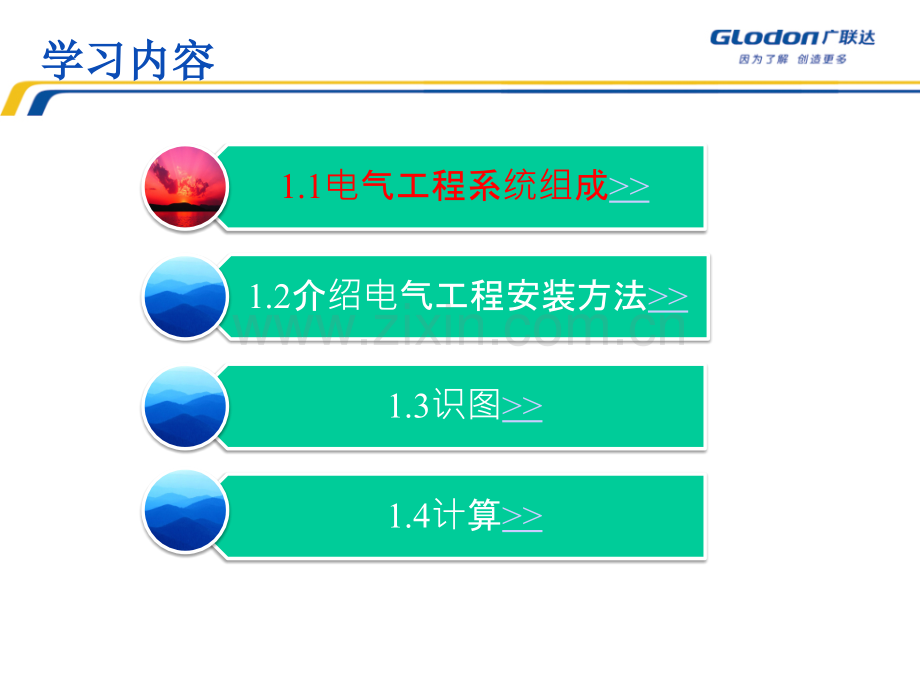

电气工程业务学习电气工程业务学习学习内容学习内容1.1电气工程系统组成1.2介绍电气工程安装方法1.3识图1.4计算1.1电气工程系统组成电气工程系统组成 电气工程项目分类1.1电气工程系统组成电气工程系统组成 电气工程系统分类1.1电气工程系统组成电气工程系统组成室内工程系统组成示意图一室内工程系统组成示意图一1.1电气工程系统组成电气工程系统组成进户装置。配电箱（盘）配管配线灯具开关、插座防雷接地1.1.电气工程系统分类有哪些？电气工程系统分类有哪些？变配电系统、动力系统、照明系统、防雷接地系统变配电系统、动力系统、照明系统、防雷接地系统2.2.室内电气工程的系统组成有哪些？室内电气工程的系统组成有哪些？进户装置、配电箱、配管配线、灯具、开关、插座、进户装置、配电箱、配管配线、灯具、开关、插座、防雷接地防雷接地问问题题学习内容学习内容1.1电气工程系统组成1.2介绍电气工程安装方法1.3识图1.4计算1.2介绍电气工程安装介绍电气工程安装变配电工程变配电工程变压器、高压配电柜、低压配电柜等电气控制设备及低压电器电气控制设备及低压电器配电柜（箱）、低压熔断器、控制器、接触器等动力及照明工程动力及照明工程配管、配线、灯具、开关、插座等防雷及接地防雷及接地接地极、接地母线、接地跨接线、避雷针、避雷引下线、避雷网、均压环1.2.1变配电工程变配电工程 变配电工程变配电工程是对变、配电系统中的变配电设备进行检查、安装的施工过程。变配电设备是变电设备和配电设备的总称，其主要作用是变换电压和分配电能，由变压器、断路器、开关、互感器、电抗器、电容器，以及高、低压配电柜等组成。变配电设备安装分室内、室外和杆上三种，一般均安装在室内（变电所或变电站）1.2.1变配电工程变配电工程从发电厂到用户的输电过程从发电厂到用户的输电过程1.2.1变配电工程变配电工程-变配电设备变配电设备高压开关柜高压开关柜高压配电柜又可称为高压开关柜，是指用于电力系统发电、高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在用，电压等级在3.6kV550kV的电器产品的电器产品1.2.1变配电工程变配电工程-变配电设备变配电设备低压配电柜低压配电柜是交流是交流50Hz，额定电压，额定电压380v的配电系统，作为动力、照明及的配电系统，作为动力、照明及配电的电能转换及控制之用配电的电能转换及控制之用1.2.2电气控制设备及低压电器电气控制设备及低压电器配电柜（箱、盘）配电柜（箱、盘）：根据用途不同可分为电力配电箱（盘）和照明配电箱（盘）两种。敷设方式：敷设方式：根据安装方式可分为明装（悬挂式）和暗装（嵌入式），以及半明半暗装等。材质：材质：根据制作材质可分为铁制、木制及塑料制品，现场运用较多的是铁制配电箱。1.2.2电气控制设备及低压电器电气控制设备及低压电器明装配电盘（箱）安装示意图明装配电盘（箱）安装示意图-开关柜、配电盘（箱）示意图开关柜、配电盘（箱）示意图1.2.2电气控制设备及低压电器电气控制设备及低压电器暗装配电盘（箱）安装示意图暗装配电盘（箱）安装示意图-开关柜、配电盘（箱）示意图开关柜、配电盘（箱）示意图1.2.2电气控制设备及低压电器电气控制设备及低压电器配电盘（箱）进出线安装示意图一配电盘（箱）进出线安装示意图一-开关柜、配电盘（箱）示意图开关柜、配电盘（箱）示意图1.2.2电气控制设备及低压电器电气控制设备及低压电器熔断器熔断器熔断器熔断器熔断器为过载保护装熔断器为过载保护装置，又叫保险丝。置，又叫保险丝。1.2.3动力及照明工程动力及照明工程动力工程：动力工程：以电动机为动力的设备、相应的配电控制箱和电气线路的安装于敷设。照明工程：照明工程：电气照明工程由进户装置、照明配电装置、室内配线及照明器具等几部分组成1.2.3动力及照明工程动力及照明工程普通照明：普通照明：吸顶灯、荧光灯（单、双、三管）、格栅灯、筒灯、壁灯等应急照明：应急照明：应急灯、安全出口指示灯等灯具（普通照明、应急照明）灯具（普通照明、应急照明）1.2.3动力及照明工程动力及照明工程开关：开关：单联单控、双联单控、三联单控、肆联单控、单联双控、双联双控等插座：插座：普通插座、防水插座、空调插座等开关、插座开关、插座1.2.3动力及照明工程动力及照明工程配管：配管：配管有明管和暗管两种，明管要求横平竖直、整齐美观、固定牢靠。暗管要求管路短、弯头少，不外露。配管有管子加工、管子连接、管子敷设等工序。一般规定：1）暗配时，距建（构）筑物表面距离不小于15mm2）必须穿过基础时，应采取保护措施3）遇以下情况，需增设接线盒或拉线盒桥架、线槽桥架、线槽、配管、配管1.2.3动力及照明工程动力及照明工程水平管（一般设接线盒）当管长度每超过30米，且无弯曲 当管长度每超过20米，且有1个弯曲 当管长度每超过15米，且有2个弯曲 当管长度每超过8米，且有3个弯曲垂直管（一般设拉线盒）管内导线截面为50mm2及以下，长度每超过30m 管内导线截面为7095mm2，长度每超过20m 管内导线截面为120240mm2及以下，长度每超过18m4）不同回路、不同电压等级的交流与直流的电线，不应穿于同一管内，相同回路的电线应穿于同一金属导管内。桥架、线槽桥架、线槽、配管、配管1.2.3动力及照明工程动力及照明工程桥架桥架/线槽线槽：是一个支撑和放电缆的支架。桥架在工程上用的很普遍，只要铺设电缆就要用桥架。桥架分类桥架分类：槽式、托盘式和梯架式桥架、线槽桥架、线槽、配管、配管1.2.3动力及照明工程动力及照明工程电缆：电缆：配电系统中，电缆有电力电缆和控制电缆。输配电能的电缆称作电力电缆。用作保护、操作等回路中来传导电流的电缆称作控制电缆。（1）电力电缆 目前使用最广泛的是塑料绝缘电力电缆。常用聚氯乙烯绝缘电缆。（2）控制电缆主要用于传送控制、测量信号等的电缆（3）通信电缆 通信电缆有对称式通信电缆、同轴通信电缆及光缆。电缆、电线电缆、电线1.2.3动力及照明工程动力及照明工程型号型号名称名称铝芯铜芯VLVVV聚氯乙烯绝缘聚氯乙烯护套电缆VLV22VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJLVYJV交联聚乙烯绝缘聚乙烯护套电力电缆YJLYYJY交联聚乙烯绝缘聚乙烯护套电缆YJLV22YJV22交联聚乙烯绝缘钢带铠装聚乙烯护套电缆YJLV23YJV23交联聚乙烯绝缘钢带铠装聚乙烯护套电缆1.2.3动力及照明工程动力及照明工程电线：电线：电线分为绝缘电线和裸导线两种。（1）绝缘导线 常用绝缘电线有橡皮绝缘电线、聚氯乙烯绝缘电线等。（2）裸导线 裸导线是没有绝缘保护的电线，主要用于野外架空线路。类型有CJ型铝绞线、LGJ型钢芯铝绞线等电缆、电线电缆、电线1.2.3动力及照明工程动力及照明工程类型类型型号型号特点特点聚氯乙烯绝缘导线BVBVV(圆型)BVVB(平型)BLVBLVV(圆型)BLVVB(平型)BVR、RV、RVB、RVS(绞型)ZR-RV、ZR-RVBZR-RVS、ZR-RVV铜芯线，绝缘性能良好，工艺简单，价格较低铝芯线，绝缘性能良好，工艺简单，价格低铜芯线，软线铜芯线，阻燃型橡皮绝缘软线BX、BBX、BXF铜芯线，BXF绝缘性良好，耐油、不易霉变，不延燃、老化时间较长丁腈聚氯乙烯复合绝缘软线RFSRFB铜芯线，塑料绝缘线的新品种常用绝缘电线的型号和特点1.2.3动力及照明工程动力及照明工程铜芯导线铜芯导线 RVSRVS铜芯导线铜芯导线 BVVBBVVB铜芯导线铜芯导线 1.2.3动力及照明工程动力及照明工程YJV电缆 1.2.3动力及照明工程动力及照明工程电缆敷设完后，须将一段段敷设好的电缆连接起来，这些接头称为中间对接头；电缆与电源或负载等设备的接头称为终端头，它们统称为电缆头。电缆头电缆头1.2.3动力及照明工程动力及照明工程用途：接线接线端子接线端子1.2.4防雷接地防雷接地防雷接地：防雷接地分为两个概念，防雷接地：防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。二是静电接地，防止静电产生危害。建筑防雷接地系统的组成1，避雷针2，避雷网 3，均压环 4，引下线5，引下线卡子6，断接卡子7，引下线保护管8，接地母线9，接地极1.2.4防雷接地防雷接地防雷接地装置1.1.避雷针：接收雷电的装置，由钢管或圆钢制成。避雷针：接收雷电的装置，由钢管或圆钢制成。1.2.4防雷接地防雷接地防雷接地装置2.2.避雷网：置于建筑物顶部，一般采用圆钢做避雷网。避雷网：置于建筑物顶部，一般采用圆钢做避雷网。1.2.4防雷接地防雷接地3.3.避雷引下线：是从避雷针或屋顶避雷网向下沿建筑避雷引下线：是从避雷针或屋顶避雷网向下沿建筑物、构筑物和金属构件引下的导线，一般采用扁钢或物、构筑物和金属构件引下的导线，一般采用扁钢或圆钢作为引下线。但目前设计大多采用利用柱内几根圆钢作为引下线。但目前设计大多采用利用柱内几根主筋做引下线与基础钢筋网焊接形成一个大的接地网。主筋做引下线与基础钢筋网焊接形成一个大的接地网。1.2.4防雷接地防雷接地4.4.接地极：由钢管、角钢、圆钢、铜板或钢板制作面接地极：由钢管、角钢、圆钢、铜板或钢板制作面成，一般长度为成，一般长度为2.5m2.5m，每组，每组3 36 6根不等，直接打入地根不等，直接打入地下与室外接地母线连接。下与室外接地母线连接。5.5.接地母线：采用扁钢或圆钢作接地材料。分户内与接地母线：采用扁钢或圆钢作接地材料。分户内与户外，户内接地母线一般沿墙用卡子固定敷设，户外户外，户内接地母线一般沿墙用卡子固定敷设，户外接地母线一般埋设在地下。接地母线一般埋设在地下。1.2.4防雷接地防雷接地6.6.接地跨接线：是指接地母线遇有障碍物（如建筑物伸缩接地跨接线：是指接地母线遇有障碍物（如建筑物伸缩缝、沉降缝）需跨越时的连接线，或是利用金属构件做接缝、沉降缝）需跨越时的连接线，或是利用金属构件做接地线进需要焊接的连接线。地线进需要焊接的连接线。1.2.4防雷接地防雷接地7.7.均压环：为防止侧击雷而设计的环绕建筑物周边的水平均压环：为防止侧击雷而设计的环绕建筑物周边的水平避雷带，在设计上均压环可利用圈梁内两条主筋焊接成闭避雷带，在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。要求每隔合圈，此闭合圈必须与所有的引下线连接。要求每隔6 6米米设一均压环。设一均压环。1.2.4防雷接地防雷接地电气装置的以下金属部分，均应接地（一）电气装置的以下金属部分，均应接地（一）一、电机、变压器、电器、携带式或移动式用电器具等的金一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳属底座和外壳二、电气设备的传动装置二、电气设备的传动装置三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门部分的金属遮栏和金属门四、配电、控制、保护用的屏（柜、箱）及操作台等的金属四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座框架和底座五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管管六、电缆桥架、支架和井架六、电缆桥架、支架和井架七、装有避雷线的电力线路杆塔七、装有避雷线的电力线路杆塔1.2.4防雷接地防雷接地电气装置的以下金属部分，均应接地（二）电气装置的以下金属部分，均应接地（二）八、装在配电线路杆上的电力设备八、装在配电线路杆上的电力设备九、在非沥青地面的居民区内，无避雷线的小接地电流架空九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔电力线路的金属杆塔和钢筋混凝土杆塔十、电除尘器的构架十、电除尘器的构架十一、封闭母线的外壳及其他裸露的金属部分十一、封闭母线的外壳及其他裸露的金属部分十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体十三、电热设备的金属外壳十三、电热设备的金属外壳十四、控制电缆的金属护层十四、控制电缆的金属护层十五、变压器室、高低压开关室内的接地干线应有不少于十五、变压器室、高低压开关室内的接地干线应有不少于2处处与接地装置引出干线连接与接地装置引出干线连接什么是等电位？有可能带电伤人或行程电位差的金属导电体被联结并和大地电位相等的连接就交等电位连接。等电位理论只要电位相等就不会产生电位差，就不会发生电击事故。什么情况下会形成电位差？1，相线碰设备外壳、金属管道、金属结构等2，大地的接地故障（接地短路）3，建筑物外经电气线路和各种金属管道引入的危险故障电压。4，雷电经金属构件引入1.2.4防雷接地防雷接地1.1.回顾一下讲了哪几部分的电气安装？回顾一下讲了哪几部分的电气安装？变配电工程、电气控制设备及低压电器、动力及变配电工程、电气控制设备及低压电器、动力及照明工程、防雷接地照明工程、防雷接地2.2.电气照明系统中的常用的配线类型名电气照明系统中的常用的配线类型名称叫什么？用什么符号表示？称叫什么？用什么符号表示？聚氯乙烯绝缘导线聚氯乙烯绝缘导线BV问问题题3.3.动力系统中电缆的分类是什么？动力系统中电缆的分类是什么？动力电缆动力电缆和和控制电缆控制电缆4.4.防雷接地装置有哪些？防雷接地装置有哪些？避雷针、避雷网、避雷引下线、接地极、接地引下线、避雷针、避雷网、避雷引下线、接地极、接地引下线、接地跨接线接地跨接线学习内容学习内容1.1电气工程系统组成1.2介绍电气工程安装方法1.3识图1.4计算1.3识图识图一、供配电系统图的识读一、供配电系统图的识读主要包括系统图，二次回路电路图及接线图，变配主要包括系统图，二次回路电路图及接线图，变配电所设备安装平、剖面图，变配电所照明系统图和电所设备安装平、剖面图，变配电所照明系统图和平面布置图，变电所接地系统平面图等。平面布置图，变电所接地系统平面图等。1、系统图的表示方法、系统图的表示方法系统图或框图均遵守电气图绘制的一般规则。系统图或框图均遵守电气图绘制的一般规则。1.3识图识图二、电气照明施工图的识读二、电气照明施工图的识读1、阅读电气照明施工图的方法、阅读电气照明施工图的方法阅读建筑电气工程图要对电气图的表达式、通用画法、阅读建筑电气工程图要对电气图的表达式、通用画法、图形符号、文字符号和建筑电气工程图的特点等都图形符号、文字符号和建筑电气工程图的特点等都熟悉，再按照图纸的顺序阅读，就可以比较迅速全熟悉，再按照图纸的顺序阅读，就可以比较迅速全面地读懂图纸。阅读图纸的顺序如下：面地读懂图纸。阅读图纸的顺序如下：（1 1）看总说明）看总说明 了解工程总体概况、设计依据、要求，使用的了解工程总体概况、设计依据、要求，使用的材料规格等；供电电源的来源、电压等级、线路敷材料规格等；供电电源的来源、电压等级、线路敷设方法、设备安装高度及安装方式、补充使用的非设方法、设备安装高度及安装方式、补充使用的非国标图形符号、施工时应注意的事项等国标图形符号、施工时应注意的事项等1.3识图识图（2 2）看系统图）看系统图 各分项工程的图纸中有其系统图。具体的有各分项工程的图纸中有其系统图。具体的有变配电工程的供电系统图、电力工程的电力系统图、变配电工程的供电系统图、电力工程的电力系统图、照明工程的照明系统图以及电缆电视系统图等。从照明工程的照明系统图以及电缆电视系统图等。从系统图上可以了解系统的基本组成，接线情况，主系统图上可以了解系统的基本组成，接线情况，主要电气设备、元件等连接关系及它们的规格、型号要电气设备、元件等连接关系及它们的规格、型号和参数等和参数等（3 3）看平面布置图）看平面布置图 各分项工程都有其平面布置图。如变配电所各分项工程都有其平面布置图。如变配电所电气设备安装平面图、电气平面图、电气设备安装平面图、电气平面图、1.3识图识图 照明平面图等。从平面布置图上，可以看出设备安照明平面图等。从平面布置图上，可以看出设备安装位置、线路敷设部位、敷设方法及所用导线型号、装位置、线路敷设部位、敷设方法及所用导线型号、规格、数量、管径大小等。阅读平面图时，一般可规格、数量、管径大小等。阅读平面图时，一般可按进线按进线总配电箱总配电箱干线干线支干线支干线分配分配电箱电箱用电设备顺序阅读用电设备顺序阅读 看图时应依据功能关系顺序来看，一般是从上至看图时应依据功能关系顺序来看，一般是从上至下或从左至右一个回路一个回路地阅读。下或从左至右一个回路一个回路地阅读。（4 4）看安装大样图）看安装大样图 电气设备安装大样图详细表示了设备的安装电气设备安装大样图详细表示了设备的安装方法，是安装施工和编制工程材料计划时的重要参方法，是安装施工和编制工程材料计划时的重要参考图纸。安装大样图多采用全国通用电气装置标准考图纸。安装大样图多采用全国通用电气装置标准图集。图集。1.3识图识图（5 5）看设备材料表）看设备材料表 设备材料表上反映了该工程所使用的设备、设备材料表上反映了该工程所使用的设备、材料型号、规格和数量，是安装施工和编制购置设材料型号、规格和数量，是安装施工和编制购置设备、材料计划的重要依据之一。备、材料计划的重要依据之一。三、防雷接地施工图的识读三、防雷接地施工图的识读 防雷接地施工图主要有平面图和安装详图。从防雷接地施工图主要有平面图和安装详图。从平面图上看出防雷系统的整体情况，如接闪器是用平面图上看出防雷系统的整体情况，如接闪器是用避雷带，引下线是暗敷，接地体是自然接地体。安避雷带，引下线是暗敷，接地体是自然接地体。安装详图一般按照标准图集施工装详图一般按照标准图集施工1.3识图识图1.3识图识图线路敷设部分及常用文字代号线路敷设部分及常用文字代号表达内容表达内容文字代号文字代号表达内容表达内容文字代号文字代号用塑制线槽敷设PR沿墙敷设WE用硬质塑料管敷设PC沿顶棚敷设CE用半硬塑料管敷设FPC暗敷设在梁内BC用薄电线管敷设TC暗敷设在屋面或顶板内CC用水煤气钢管敷设SC暗敷设在地面内或地板内FC用金属线槽敷设SR暗敷设在墙内WC用电缆桥架敷设CT暗敷设在不能进入人的吊顶内AC1.3识图识图1.31.3识图识图1.31.3识图识图1.31.3识图识图1.1.按照看图顺序看说明、材料表、按照看图顺序看说明、材料表、系统图、平面图、大样图系统图、平面图、大样图2.系统图和平面图的结合系统图和平面图的结合3.3.看一个动力回路和一个配电箱出看一个动力回路和一个配电箱出来的照明回路来的照明回路识识图图学习内容学习内容1.1电气工程系统组成1.2介绍电气工程安装方法1.3识图1.4计算1.4工程量计算规则工程量计算规则配管与配线配管与配线电气配管：按设计图示尺寸以延长米计算。不扣除管路中间的接线箱(盒)、灯头盒、开关盒所占长度线槽：按设计图示尺寸以延长米计算电气配线：按设计图示尺寸以单线延长米计算电缆安装电缆安装电缆：按设计图示尺寸以延长米计算桥架桥架桥架及线槽：按设计图示尺寸以长度计算防雷与接地防雷与接地接地装置：按设计图示尺寸以长度计算避雷装置与半导体少长针消雷装置：按设计图示数量计算1.4工程量计算规则工程量计算规则其余按设计图示数量或系统计算其余按设计图示数量或系统计算变压器安装配电装置安装控制设备及低压电器安装蓄电池安装电机检查接线及调试电气调整试验照明器具安装接线盒、灯头盒的安装1.4工程量计算规则工程量计算规则电线、电缆的预留电线、电缆的预留手工计算手工计算思考：用户在进行手工计算电气工程时需要计算哪些构件的工程量？请详细列出。(变配电工程除外)照明灯具、开关插座、配电箱柜、电气其他设备、桥架线槽、导管、电缆、电线、接地极、接地母线、接地跨接线、避雷针、避雷引下线、避雷网、均压环、等电位端子箱、接线盒、灯头盒、电线电缆预留、接线端子、电缆中间头、电缆终端头手工计算的痛点手工计算的痛点1.需要计算的构件多而杂，容易漏算2.点式构件类型数量很多，很容易算错3.管线错综复杂，算量很繁琐，工作量大4.桥架、配管都有的情况，需要分开统计电缆的工程量，统计繁琐5.根据算量人员角色的不同，工程的不同时期，有不同的工程量汇总方式，变更汇总方式很繁琐1.4电气工程计算电气工程计算WL2导管长度=4+4+5（水平）+1.4（配电箱垂直）+0.3*5（插座垂直）=15.9mWL2导线长度=14.9*3+1.1*3（预留）=51m关注：插座竖向导管的算法、预留长度1.4电气工程计算电气工程计算1.层高3.3m2.配电柜落地安装，配电柜高度2m；左侧配电箱距地高度1.4，配电箱尺寸：长、宽、高分别为400mm500mm600mm3.从配电柜引至配电箱的电缆型号为YJV-3*35计算：电缆工程量、电缆延桥架敷设工程量、电缆延导管敷设工程量桥架功能的价值 在实际图纸中，电气管线的设计往往采用树干式设计，也就是配电柜引出来若干根电缆，然后引到每层，这样不管平面图这些电缆如何走向，计算长度时都要计算到配电柜。提高用户计算同桥架敷设的电线、电缆的计算效率。
