用单运放实现全波整流电路.pptx

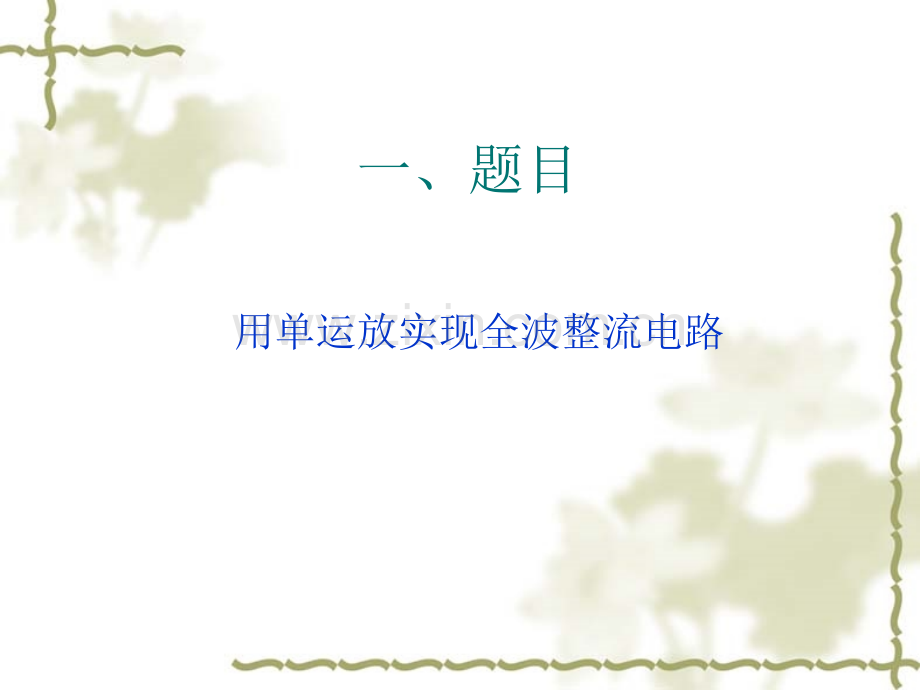

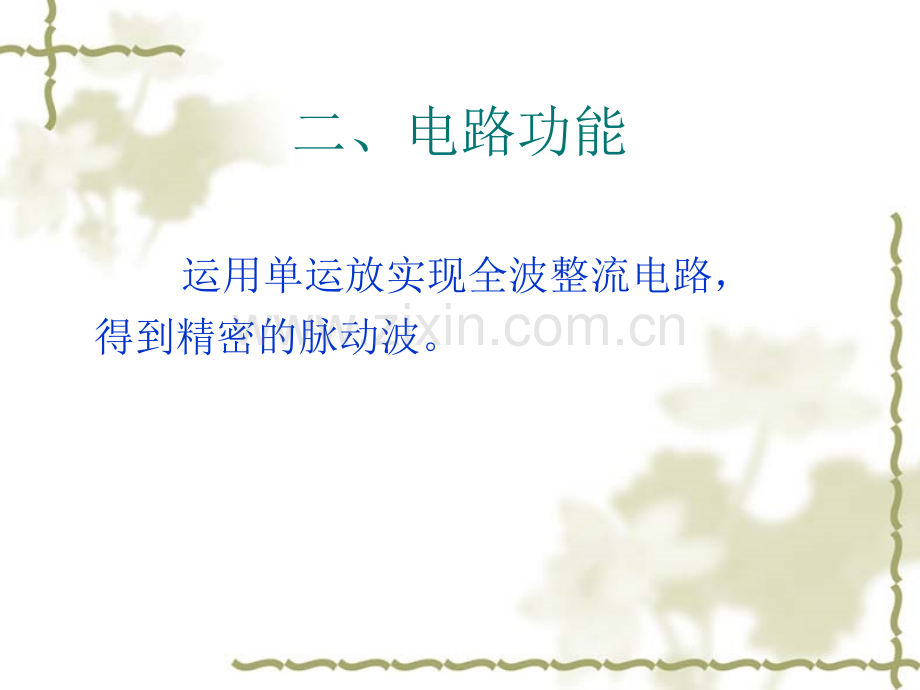

一、题目用单运放实现全波整流电路二、电路功能 运用单运放实现全波整流电路，得到精密的脉动波。三、设计要求 当ui=220v/50hz时，uo为脉动波，如下图：（红色为输入波形，蓝色为输出波形）四、设计步骤及参数 v1.先设计一个精密半波整流电路，如图：若输入为正弦信号，当ui0时，VD2导通，VD1截止，运放处于反相放大状态，放大倍数为Av=R6/R5；而当ui0时，若上方支路使得uo=-ui，下方支路使得uo=2ui，总起来uo=ui就可得到正半周的原样输出，所以设计电阻关系R4=R3，R4=2R7；当总输入ui0时设计的电阻关系可以实现），下方支路使得uo=0（半波整流电路可以实现），总起来uo=-ui；综合ui0和ui0时，VD2导通，VD1截止，uo1=-ui，而总输出 uo=-ui-2uo1=-ui+2ui=ui；v 当ui0时，VD1导通，VD2截止，uo1=0，uo=-ui。v 综上所述，uo=|ui|，即始终取输入的绝对值。v4.电阻、二极管、运放的选择：由于要求为单运放，所以选择通用型的LM741型号的；二极管选择整流二极管1N4148；电阻需要在实际电路中经过实验得到比较合适的阻值，经过测试，设计为10k数量级时输出失真较小。五、设计电路图 六、用Multisim8仿真结果 v输入电压（经过变压器降压后的次边电压）的波形图v半波整流电路输出波形v总输出电压的波形图七、小结体会 v结果分析结果分析：该设计在Multisim8中完成了由单运放实现全波整流电路的设计，并实现了以上的各阶段波形的输出，所以该设计是符合要求的。v个人感想个人感想：通过对该使用电路的设计，更加深刻地掌握了电路图设计的方法即步骤，并提高了用Multisim8仿真工具分析电路图的能力。
