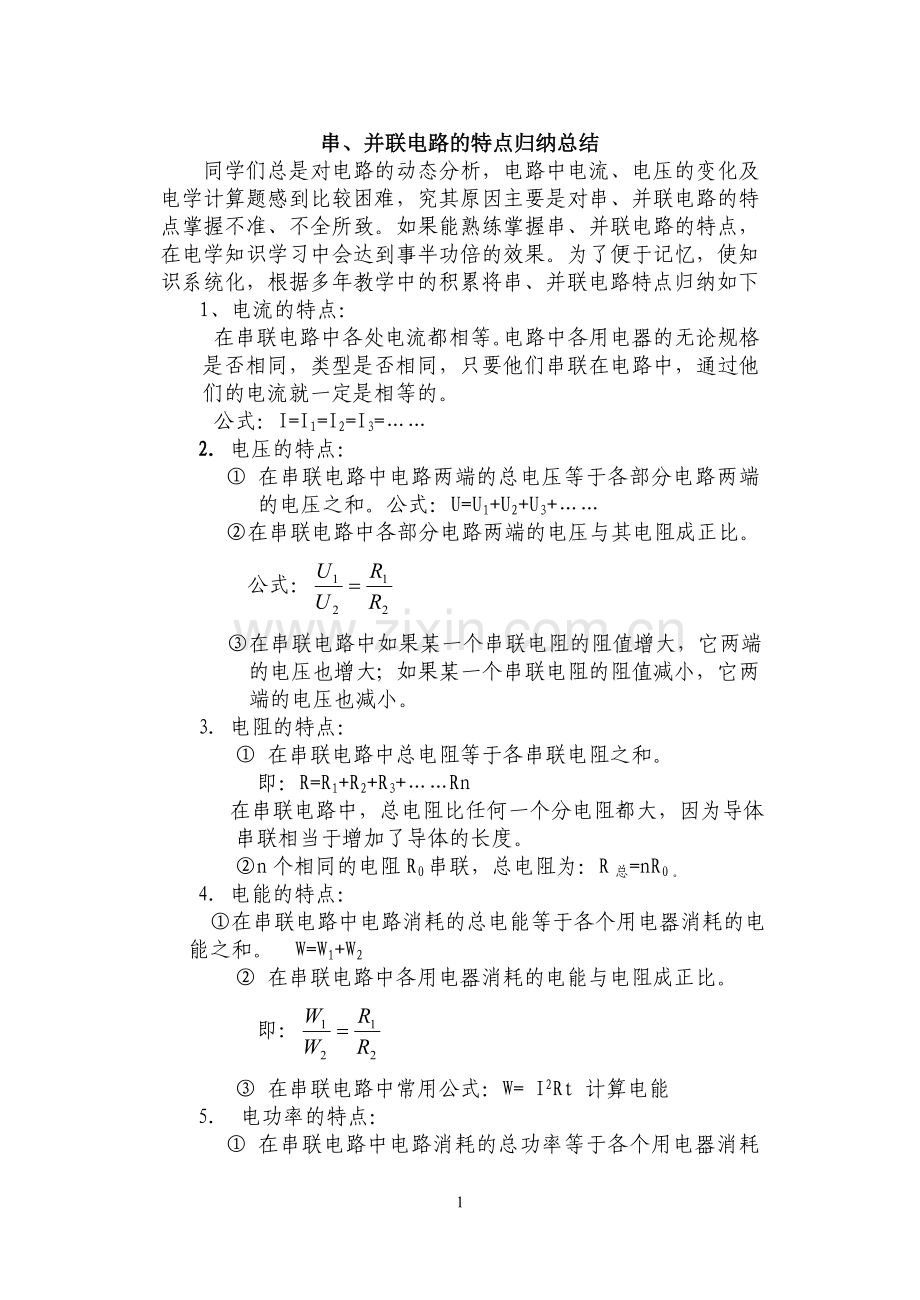

串、并联电路的特点归纳总结
同学们总是对电路的动态分析，电路中电流、电压的变化及电学计算题感到比较困难，究其原因主要是对串、并联电路的特点掌握不准、不全所致。如果能熟练掌握串、并联电路的特点，在电学知识学习中会达到事半功倍的效果。为了便于记忆，使知识系统化，根据多年教学中的积累将串、并联电路特点归纳如下
1、电流的特点：
在串联电路中各处电流都相等。电路中各用电器的无论规格是否相同，类型是否相同，只要他们串联在电路中，通过他们的电流就一定是相等的。
公式：I=I1=I2=I3=……
  2．电压的特点：
① 在串联电路中电路两端的总电压等于各部分电路两端的电压之和。公式：U=U1+U2+U3+……
②在串联电路中各部分电路两端的电压与其电阻成正比。
公式：
③在串联电路中如果某一个串联电阻的阻值增大，它两端的电压也增大；如果某一个串联电阻的阻值减小，它两端的电压也减小。
  3．电阻的特点：
① 在串联电路中总电阻等于各串联电阻之和。
即：R=R1+R2+R3+……Rn
 　　 在串联电路中，总电阻比任何一个分电阻都大，因为导体串联相当于增加了导体的长度。
②n个相同的电阻R0串联，总电阻为：R总=nR0 。
 　 4．电能的特点：
①在串联电路中电路消耗的总电能等于各个用电器消耗的电能之和。 W=W1+W2
② 在串联电路中各用电器消耗的电能与电阻成正比。
即：
③ 在串联电路中常用公式：W= I2Rt 计算电能
  5． 电功率的特点：
① 在串联电路中电路消耗的总功率等于各个用电器消耗的电功率之和。公式：P=P1+P2
② 在串联电路中各用电器消耗的电功率与电阻成正比。
即
③在串联电路中常用公式：P= I2R 进行计算。
6．电热特点：
①在串联电路中电流通过各用电器产生的总热量等于各用电器产生的热量之和。即即：Q=Q1+Q２
③ 在串联电路中电流通过各用电器产生的热量与电阻成正比。
③在串联电路中常用公式：Q= I2Rt 。

总结：在串联电路中各串联电阻两端的电压、各电阻消耗的电能、各电阻的电功率、电流通过各电阻的产生热量都与电阻成正比。
即在串联电路中电压、电能、电功率、电热、电阻的比值都相等。
公式：
