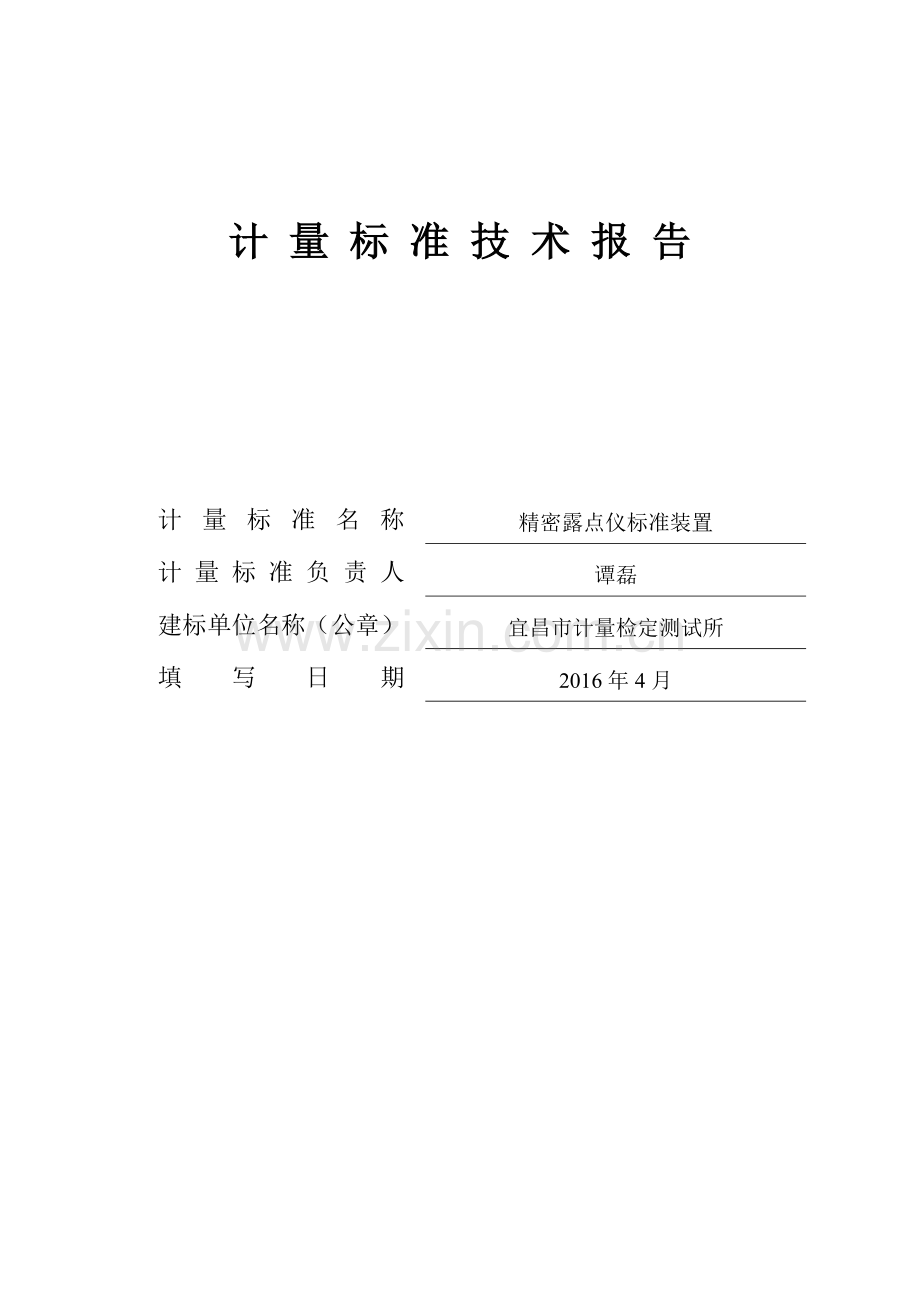

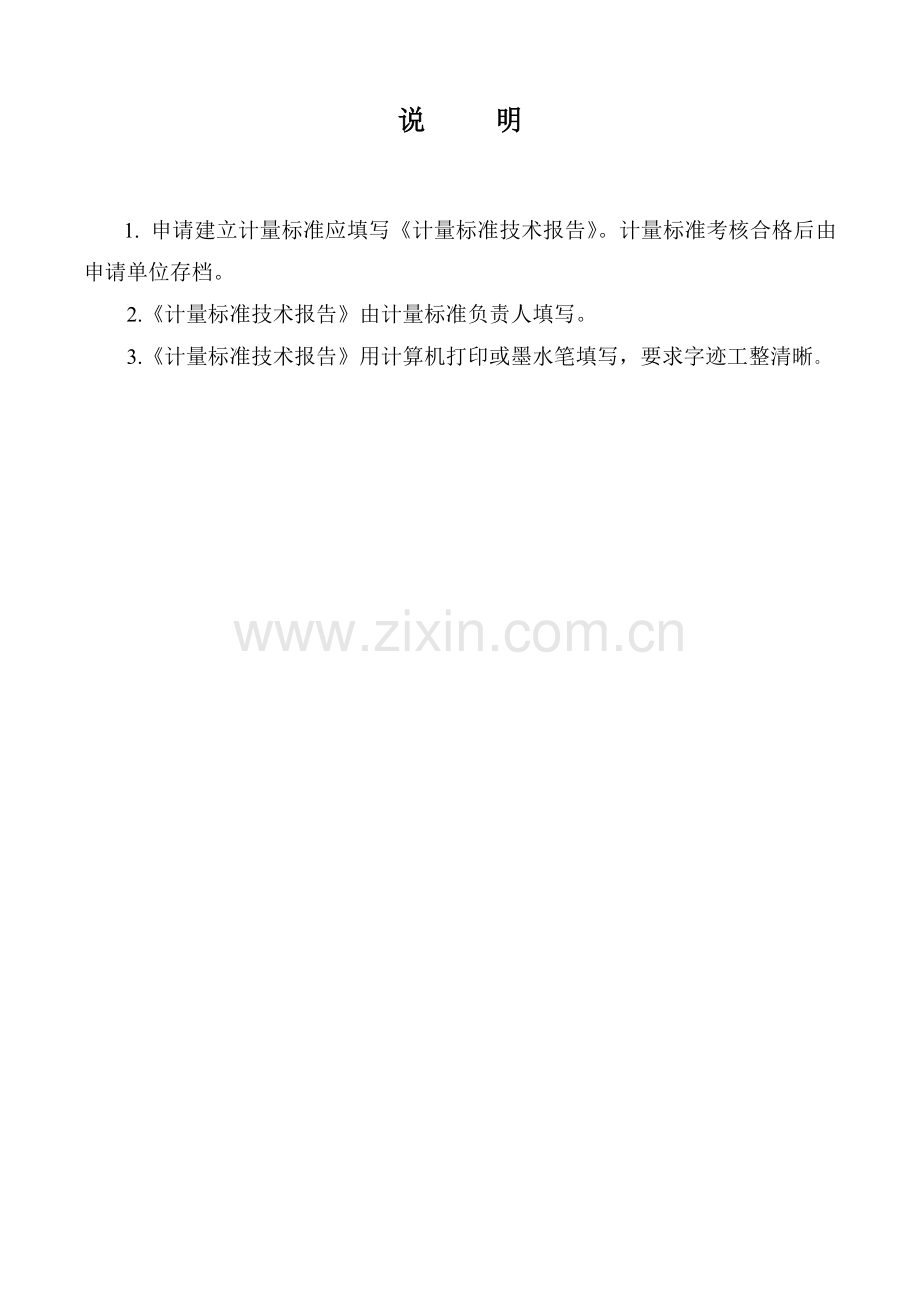

计 量 标 准 技 术 报 告计量标准名称 精密露点仪标准装置计量标准负责人 谭磊建标单位名称（公章） 宜昌市计量检定测试所填写日期 2016年4月说 明 1. 申请建立计量标准应填写计量标准技术报告。计量标准考核合格后由申请单位存档。 2.计量标准技术报告由计量标准负责人填写。 3.计量标准技术报告用计算机打印或墨水笔填写，要求字迹工整清晰。目 录一、建立计量标准的目的1二、计量标准的工作原理及其组成1三、计量标准器及主要配套设备2四、计量标准的主要技术指标3五、环境条件3六、计量标准的量值溯源和传递框图4七、计量标准的测量重复性考核5八、计量标准的稳定性考核6九、测量不确定度评定7十、计量标准的测量不确定度验证11十一、结论12十二、附加说明12一、建立计量标准的目的为满足大宜昌市企业送检的温湿度计以及电动通风干湿表的需求，特建立此标准。二、计量标准的工作原理及其组成本装置比较法，将精密露点仪与被测温湿度计放置于同一个稳定的温湿度环境中，通过两者之间的数值比较得出测量结果，并判定是否合格。三、计量标准器及主要配套设备计量标准器名 称型 号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定证书号精密露点仪二等铂电阻温度计主要配套设备恒温恒湿箱恒温水槽气压计绝缘电阻表四、计量标准的主要技术指标测量范围（-40140） 0%RH99%RH不确定度或准确度等级或最大允许误差温度：0.1；湿度0.5%RH五、环境条件项 目要 求实际情况结论温 度050050符合要求湿 度低于85%RH低于85%RH符合要求六、计量标准的量值溯源和传递框图上一级计量器具本单位计量器具下一级计量器具七、计量标准的测量重复性考核选取一块机械式温湿度计，在20，60%RH环境下重复测量十次，精密露点仪示值为20.11，60.1%RH，机械式温湿度计示值如下：测量次数温度()湿度(%RH)120.160.4220.160.5320.260.5420.260.6520.260.6620.160.6720.260.7820.360.7920.360.41020.260.4平均值20.260.5根据贝塞尔公式温度示值的重复性为：湿度示值的重复性为：%RH八、计量标准的稳定性考核选取一块机械式温湿度计，在20，60%RH环境下每间隔一段时间，重复测量十次，精密露点仪示值为20.11，60.1%RH，机械式温湿度计示值如下：测量次数第一组第二组第三组第四组温度()湿度(%RH)温度()湿度(%RH)温度()湿度(%RH)温度()湿度(%RH)120.260.420.260.420.160.420.260.4220.360.520.260.520.160.520.160.5320.260.520.260.520.260.520.260.4420.260.420.260.620.260.620.160.5520.260.520.260.620.260.620.260.4620.360.620.160.620.160.620.160.5720.260.720.260.420.260.420.260.4820.360.720.360.520.160.520.360.5920.360.420.360.420.260.420.360.41020.360.420.260.420.260.420.260.4平均值20.360.520.260.520.260.520.260.4根据上述表格，每组测量结果的平均值的差值为：温度：0.1湿度：0.1%RH九、测量不确定度评定JJG 205-2005机械式温湿度计 测量不确定度评定1.温度部分不确定度来源分析根据规程中检定方法的叙述，温度部分测量不确定度主要来源于：标准器、恒温恒湿箱的温度波动度和温度均匀度以及被检机械式温湿度计的重复性。2.温度部分标准不确定度的评定2.1 标准器引入的不确定度评定由于标准器温度部分的最大允许误差为0.1，其半宽为0.1，服从均匀分布，故 2.2 恒温恒湿箱的温度波动度和温度均匀度引入的不确定度根据规程要求，恒温恒湿箱的温度波动度为0.2，温度均匀度为0.3，故其半宽分别为0.2和0.15，服从均匀分布故 2.3 被检机械式温湿度计的重复性引入的不确定度在20检定点，重复测量十次，被检表示值如下：20.120.220.220.220.320.120.220.120.320.2其平均值为20.2标准偏差，又因为在实际检定过程中要读数两次，故3.合成标准不确定度因为上述标准不确定度分量都是相互独立的，故4.扩展不确定度，其中k=2，故温度测量的扩展不确定度U=0.28，k=25.湿度部分不确定度来源分析根据规程中检定方法的叙述，湿度部分测量不确定度主要来源于：标准器、恒温恒湿箱的湿度波动度和湿度均匀度以及被检机械式温湿度计的重复性。6.湿度部分标准不确定度的评定6.1标准器引入的不确定度评定由于标准器湿度部分的最大允许误差为0.5%RH，其半宽为0.5%RH，服从均匀分布故 %RH6.2恒温恒湿箱的湿度波动度和湿度均匀度引入的不确定度根据规程要求，恒温恒湿箱的湿度波动度为0.8%RH，湿度均匀度为1%RH，故其半宽分别为0.8%RH 和0.5%RH，服从均匀分布故 %RH %RH6.3 被检机械式温湿度计的重复性引入的不确定度在60%RH检定点，重复测量十次，被检表示值如下：60.460.560.660.760.460.560.660.660.760.4其平均值为60.5%RH标准偏差%RH，又因为在实际检定过程中要读数两次，故%RH7.合成标准不确定度因为上述标准不确定度分量都是相互独立的，故%RH8.扩展不确定度，其中k=2，故湿度测量的扩展不确定度U=1.3%RH，k=2JJG 993-2004电动通风干湿表 测量不确定度评定1.温度部分不确定度来源分析根据规程中检定方法的叙述，温度部分测量不确定度主要来源于：标准器、恒温恒湿箱的温度波动度和温度均匀度以及被检电动通风干湿表的重复性。2.温度部分标准不确定度的评定2.1 标准器引入的不确定度评定由于二等标准铂电阻温度计的在23附近的年波动度为8mK，即半宽为0.004，服从均匀分布，故 2.2 恒温水槽的温度波动度和温度均匀度引入的不确定度根据规程要求，恒温水槽的温度波动度为0.02，温度均匀度为0.02，故其半宽分别为0.02和0.01，服从均匀分布故 2.3 被检电动通风干湿表的重复性引入的不确定度在20检定点，重复测量十次，被检表示值如下：23.123.123.223.223.123.123.223.123.123.2其平均值为23.1标准偏差，又因为在实际检定过程中要读数六次，故3.合成标准不确定度因为上述标准不确定度分量都是相互独立的，故4.扩展不确定度，其中k=2，故温度测量的扩展不确定度U=0.04，k=25.湿度部分不确定度来源分析根据规程中检定方法的叙述，湿度部分测量不确定度主要来源于：标准器、恒温恒湿箱的湿度波动度和湿度均匀度以及被检电动通风干湿表的重复性。6.湿度部分标准不确定度的评定6.1标准器引入的不确定度评定由于标准器湿度部分的最大允许误差为0.5%RH，其半宽为0.5%RH，服从均匀分布故 %RH6.2恒温恒湿箱的湿度波动度和湿度均匀度引入的不确定度根据规程要求，恒温恒湿箱的湿度波动度为1%RH，湿度均匀度为1%RH，故其半宽分别为1%RH 和0.5%RH，服从均匀分布故 %RH %RH6.3 被检机械式温湿度计的重复性引入的不确定度在60%RH检定点，重复测量十次，被检表示值如下：60.460.560.660.760.460.560.660.660.760.4其平均值为60.5%RH标准偏差%RH，又因为在实际检定过程中要读数六次，故%RH7.合成标准不确定度因为上述标准不确定度分量都是相互独立的，故%RH8.扩展不确定度，其中k=2，故湿度测量的扩展不确定度U=1.5%RH，k=2十、计量标准的测量不确定度验证选用一块电动通风干湿表，送湖北省计量测试研究院后，再由本所检定，23和60%RH结果如下：温度湿度%RH本所23.261省院23.262差值0.01小于本装置的扩展不确定度，故符合要求。十一、结论该装置经过重复性考核和稳定性考核，并经过计量标准的测量不确定度验证，满足检定规程的要求，可以开展检定工作。 十二、附加说明
