机械制造装备设计课程模拟试题一.doc

准考证号

专业班级

姓 名

注意事项
1、请命题教师于考试前
15天将试题交本学院，
由各学院统一保管。
2、每道大题如有若干个小
题，应注明每道小题的分数。例如：填空（每空1分 共15分 ）。
3、在主观性试题的标准答案中，必须注明得分点的分值，分布给分。
4、书写时请在上、下、左、
右的边缘处至少留出10
毫米的空白，以免造成
制卷困难，并请注明页数。
5、用计算机打印试题，并
注意试题字体大小、色带的颜色深度（过浅制版不清）。
如有不符要求的试题，予以返回。

教学主任
审 批：

年 月 日

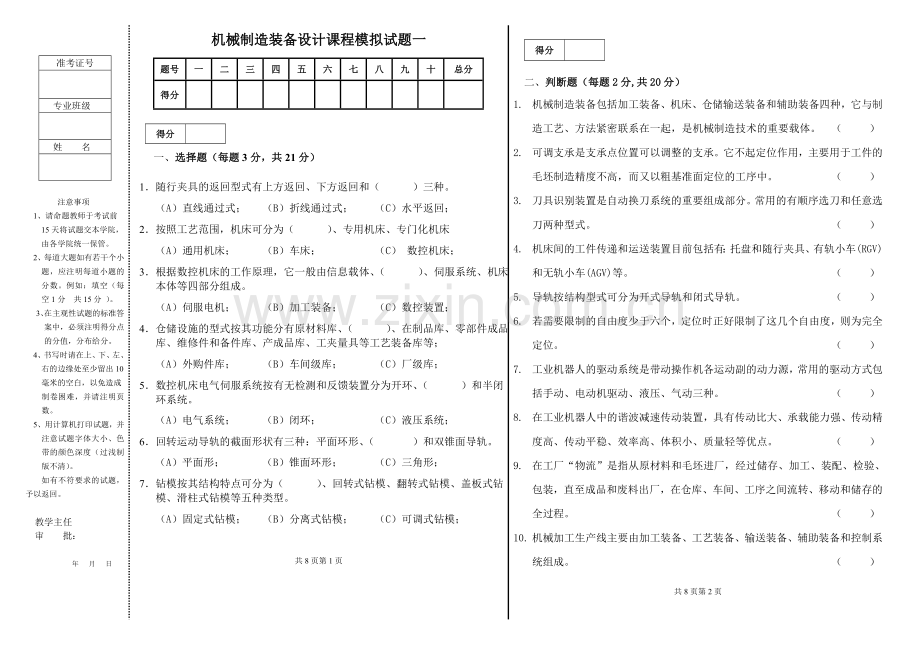

机械制造装备设计课程模拟试题一

题号
一
二
三
四
五
六
七
八
九
十
总分
得分

得分

一、选择题（每题3分，共21分）
1． 随行夹具的返回型式有上方返回、下方返回和（ ）三种。
（A）直线通过式； （B）折线通过式； （C）水平返回；
2． 按照工艺范围，机床可分为（ ）、专用机床、专门化机床
（A）通用机床； （B）车床； （C） 数控机床；
3． 根据数控机床的工作原理，它一般由信息载体、（ ）、伺服系统、机床本体等四部分组成。
（A）伺服电机； （B）加工装备； （C）数控装置；
4． 仓储设施的型式按其功能分有原材料库、（ ）、在制品库、零部件成品库、维修件和备件库、产成品库、工夹量具等工艺装备库等；
（A）外购件库； （B）车间级库； （C）厂级库；
5． 数控机床电气伺服系统按有无检测和反馈装置分为开环、（ ）和半闭环系统。
（A）电气系统； （B）闭环； （C）液压系统；
6． 回转运动导轨的截面形状有三种：平面环形、（ ）和双锥面导轨。
（A）平面形； （B）锥面环形； （C）三角形；
7． 钻模按其结构特点可分为（ ）、回转式钻模、翻转式钻模、盖板式钻模、滑柱式钻模等五种类型。
（A）固定式钻模； （B）分离式钻模； （C）可调式钻模；

共8页第1页

得分

二、判断题（每题2分,共20分）
1. 机械制造装备包括加工装备、机床、仓储输送装备和辅助装备四种，它与制造工艺、方法紧密联系在一起，是机械制造技术的重要载体。 （ ）
2. 可调支承是支承点位置可以调整的支承。它不起定位作用，主要用于工件的毛坯制造精度不高，而又以粗基准面定位的工序中。 （ ）
3. 刀具识别装置是自动换刀系统的重要组成部分。常用的有顺序选刀和任意选刀两种型式。 （ ）
4. 机床间的工件传递和运送装置目前包括有：托盘和随行夹具、有轨小车(RGV)和无轨小车(AGV)等。 （ ）
5. 导轨按结构型式可分为开式导轨和闭式导轨。 （ ）
6. 若需要限制的自由度少于六个，定位时正好限制了这几个自由度，则为完全定位。 （ ）
7. 工业机器人的驱动系统是带动操作机各运动副的动力源，常用的驱动方式包括手动、电动机驱动、液压、气动三种。 （ ）
8. 在工业机器人中的谐波减速传动装置，具有传动比大、承载能力强、传动精度高、传动平稳、效率高、体积小、质量轻等优点。 （ ）
9. 在工厂“物流”是指从原材料和毛坯进厂，经过储存、加工、装配、检验、包装，直至成品和废料出厂，在仓库、车间、工序之间流转、移动和储存的全过程。 （ ）
10. 机械加工生产线主要由加工装备、工艺装备、输送装备、辅助装备和控制系统组成。 （ ）

共8页第2页

得分

三、简答题（每题6分，共30分）
1． 机床夹具功用是什么？主要由哪几部分组成？（6分）

2． 简述自动化立体仓库的工作过程？（6分）

共8页第3页

3． 谐波齿轮减速装置的工作原理及其特点？（6分）

4． 画图说明为何在选择机床主轴滚动轴承时,前轴承精度常比后轴承高一
级？ （6分）

共8页第4页

5． 什么是机械加工生产线？它主要由哪几个基本部分组成？（6分）

得分

四、分析题（9分）
如图所示为料斗式上料装置—上料器的主要结构型式，试分析各类上料器的主要特点？

共8页第5页

共8页第6页

得分

五、设计题（20分）
已知：图示是某机床主传动系统图。公比 j＝1.41，采用双速电机（710/1440r/min），试分析该机床主传动系统。包括：
1．写出主传动路线表达式；
2．分析主轴的转速级数Z；
3．按表查出主轴标准转速数列；
4．写出结构式并画出转速图；
标准数列表

共8页第7页

共8页第8页
