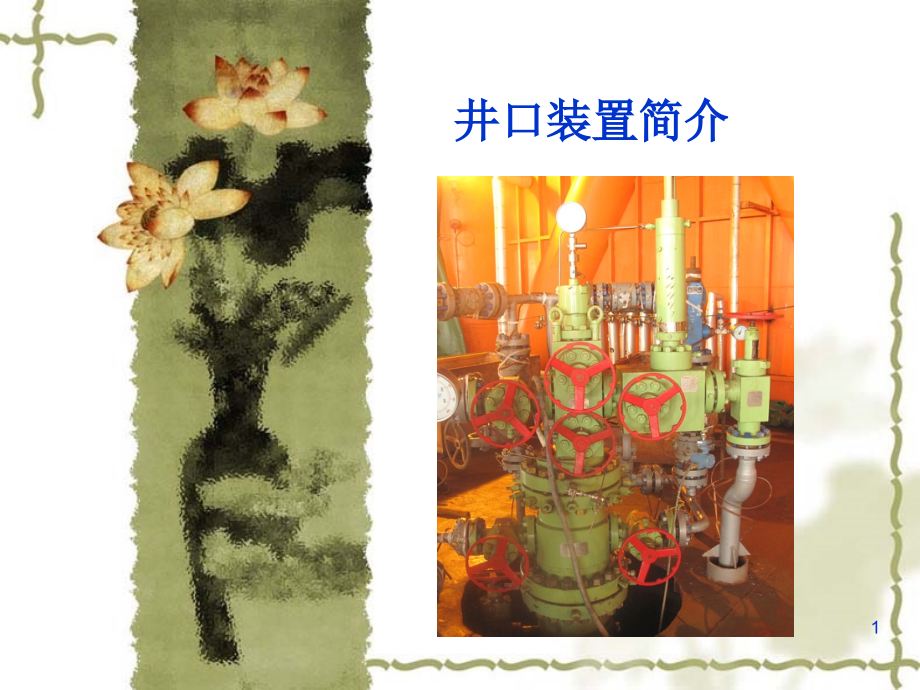

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,井口装置简介,1,套管头四通,套管头连接套管柱上端，由套管悬挂器及四通，阀门等组成，用于支承下一层较小的套管柱并密封上下两层套管间的环形空间，由套管悬挂器承受所悬挂套管管柱重量。,2,油管头四通（套管四通）,油管头四通安装在套管头的上端，由油管悬挂器及其锥座组成，用于支承油管柱，并密封油管与生产套管间的环形空间。,油管头悬挂器座的上端通常与一个上法兰连接，下端与一个四通连接。具有上下法兰和两个环空出口,。,3,油管悬挂器,油管悬挂器是坐在油管头的锥座中，用于悬挂油管柱，并在所悬挂的油管和油管头锥座之间提供密封。,海上油气田完井一般都下有井下安全阀，油管悬挂器都必须有连接液控管线的通道，电潜泵还须有井下放气阀通道和电缆穿越孔。,4,油管四通,5,电缆密封机构,电缆孔密封堵头,6,采油树帽,1.,采油树帽内带有提升螺纹,用于背压阀送入取出工具的连接,用于采油树的提升和井下作业管线连接。,2,当油管内含腊时，可卸去采油树帽顶盖，通过清蜡阀，主阀进行刮腊操作。,7,分体式,海上平台采油树,的分类,:,整体式,8,自喷井,采油树,电潜泵井,采油树,气举井,采油树,螺杆泵井,采油树,注水井,采油树,气井采油树,海上平台采油树,的分类,:,9,单油管采油树,:,双油管采油树,:,10,单油管采油树安装在单油管完井的井口装置上。,双油管采油树安装在双油管完井的井口装置上，用于两个油层同时而又独立开采的生产控制。双油管完井是在同一个生产套管中下入两根平行油管柱或两根同心油管柱，通过双管封隔器或单管封隔器对两个油气层段进行分隔。,11,井口装置操作与使用,井口装置的主要有各种阀门组成，用来远程和近程控制各种流动介质的切断、导通、流动方向、流量控制等，一般包括：手动平板阀、地面安全阀、节流阀等。,12,手动平板阀,平板阀是利用阀 板与阀座之间通孔的 位置变化来切断和导 通阀门通道的作用，进而控制通道内的石油、天然气、泥浆等可流动介质的截止和导通。,工作原理：,13,工作原理,地面安全阀是利用远程动力源控制系统的开关，控制阀门的驱动装置，带动驱动杆使阀板和阀座通孔的位置发生变化，用来切断和导通阀门的通道，进而控制通道内的石油、天然气、泥浆等可流动介质的截止和导通。,地面安全阀,14,节流阀按内部结构和使用方式可分为可调式和固定式节流阀；,节流阀,可调式节流阀,固定式节流阀,15,工作原理,可调式节流阀是利用调节手轮，使阀杆带动阀针做上下运动，使阀针与阀座之间的间隙大小发生变化，进而控制通道内的石油、天然气、泥浆等可流动介质的流量的作用；,固定式节流阀是通过改变阀门内部通道的大小，进而控制通道内的石油、天然气、泥浆等可流动介质的流量的作用。,16,谢谢,17,
