给排水工程定额与预算.pptx

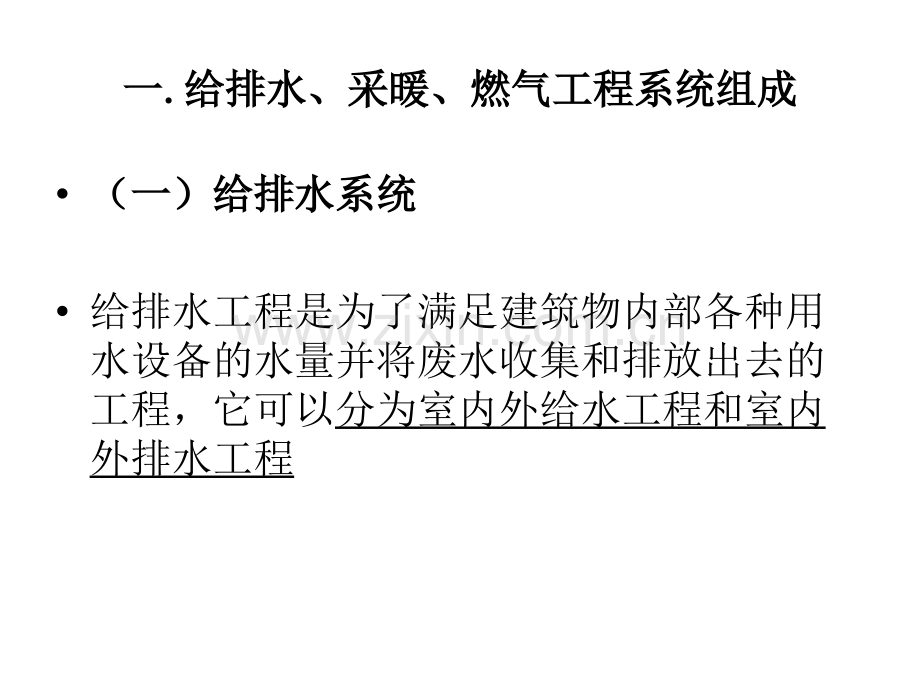

一一.给排水、采暖、燃气工程系统组成给排水、采暖、燃气工程系统组成（一）给排水系统（一）给排水系统给排水工程是为了满足建筑物内部各种用水设备的水量并将废水收集和排放出去的工程，它可以分为室内外给水工程和室内外排水工程1.给水系统给水系统分为室外给水系统和室内给水系统室外给水工程是指向民用和工业生产部门提供用水而建造的工程设施。包括取水、净水、泵站、输配水。室内给水系统可分为生产、生活、消防、组合给水系统室内给水系统由引水管、水表井、管道系统、给水附件、其它设备组成。室外给水管道系统组成2.排水系统排水系统室内排水系统由卫生器具、存水弯、排水干管、横管、立管、通气管、检查口、清扫口等组成室外排水系统由排水管网、窨井、污水泵站、污水处理和出口等部分组成（二）消防系统（二）消防系统消防系统可分为室内消防系统和室外消防系统室内消防系统有消火栓系统、自动喷水系统、水幕消防系统（三）采暖工程系统（三）采暖工程系统由于热源与热媒的不同，可以分为热水采暖、蒸汽采暖、辐射采暖、电热采暖、水源热泵采暖、热风采暖（中央空调）等系统一般常见的采暖方式有热水采暖、蒸汽采暖等（四）燃气工程系统（四）燃气工程系统燃气工程由气源、输气管道、保护装置、调压装置、供气管网及燃烧器具等组成。本册定额为民用燃气工程，由庭院管网和室内民用管道组成。二二.常用设备材料与管道安装常用设备材料与管道安装（一）常用管材1.金属管（1）无缝钢管无缝钢管常用普通碳素钢、优质碳素钢或低合金钢制造而成。包括一般钢管、合金钢管、不锈钢管、锅炉钢管、石油钢管、地质钢管等。按制造方法可分为热轧钢管和冷轧钢管两种。无缝钢管的规格用“管外径壁厚”表示，符号为D，D和，单位均为mm无缝钢管常用于输送氧气、乙炔管道、室外供热管道和高压水管线。（2 2）焊接钢管）焊接钢管焊接钢管俗称水煤气管，通常用普通碳素钢中钢号为Q215、Q235、Q255的软钢制造而成。按钢管壁厚不同又分为普通钢管、加厚钢管两种；按其表面是否镀锌可分为镀锌钢管（白铁管）和焊接钢管（黑铁管）；按焊缝的形状分为直缝焊管和螺旋缝焊管。焊接钢管的直径规格用公称直径“DN”表示，单位为mm镀锌钢管适用于生活饮用水管道或某些水质要求较高的工业用水管道；普通焊接钢管，容易生锈，常用于非饮用水的给水管及煤气管。（3）铸铁管由生铁铸造而成的生铁管称为铸铁管，分为给水铸铁管和排水铸铁管两种，直径规格均用公称直接“DN”表示。给水铸铁管常用灰口铸铁或球墨铸铁浇筑而成，出厂前内外表面已用防锈沥青漆防腐。（4）有色金属管铜及铜合金管、铝及铝合金管、铅及铅合金管、钛及钛合金管2.2.非金属非金属（1 1）塑料管）塑料管塑料管是以合成树脂为主要成分，加入适量添加剂，在一定温度和压力下塑制成型的有机高分子材料管道。塑料管分为用于室内外输送冷、热水和低温地板辐射采暖管道的聚乙烯（PE)管、聚丙烯(PP-R)管、聚丁烯(PB)管等，适用于输送生活污水和生产污水的有聚氯乙烯(PVC-U)管。（2 2）其它非金属管材）其它非金属管材给排水工程除使用给水塑料管、硬聚氯乙烯排水塑料管外，还经常在室外给排水工程中使用自应力和预应力钢筋混凝土给水管及钢筋混凝土、玻璃管和带釉陶土排水管等。（3 3）玻璃管）玻璃管 用于输送除氢氟酸、氟硅酸和强碱以外的一切腐蚀性介质和有机溶剂。（二）常用管件（二）常用管件1.1.螺纹管件螺纹管件一般给水和采暖工程中，比较常用的有管箍、活接头、弯头、三通、四通、丝堵等，管件规格和管子规格是一致的，以公称直径标称。2.2.铸铁管件铸铁管件（1）铸铁给水管件 铸铁给水管的安装，分为承插和法兰连接两种，在一般工程中常采用承插式，用石棉水泥打口。管路中所用的管件有异径管、三通、四通、弯头等。（2）离心铸铁排水管件在排水管路中，按其接口形式分为为A型柔性接口（法兰压盖连接）和W型柔性接口（管箍连接）两种。3.3.焊接管件焊接管件在焊接钢管和无缝钢管的安装中，经常要根据现场情况制作一些钢制管件，按制作方法分为压制法和焊接法两种。4.4.铝（钢）塑复合管件铝（钢）塑复合管件铝（钢）塑复合管件种类较多，常用的有异径弯头、等径和异径三通、等径直通、内外牙直通、内外牙弯头等5.5.热熔管件热熔管件应用于钢塑复合管、PP-R以及PE棺材的连接，有直接、弯头、三通、弯径、法兰等（三）管道连接方式（三）管道连接方式1.1.螺纹连接螺纹连接也称丝扣连接，适用于DN100镀锌钢管及较小管径、较低压力的焊管的连接及带螺纹的阀门和设备接管的连接。2.2.焊接焊接采用氧乙炔焊或电弧焊，常用于DN32的焊接钢管、无缝钢管、铜管的连接。3.3.法兰连接法兰连接法兰是一种在一定压力范围内可保持密封作用，可拆的连接件。常用于DN100镀锌钢管、无缝钢管、给水铸铁管、PVC-U管和钢塑复合管的连接4.4.承插连接承插连接管端设有承插口，铸铁管宜用承插式接口、有油麻石棉水泥、橡胶圈石棉水泥、橡胶圈水泥砂浆、油麻青铅和自应力水泥砂浆接口作连接密封口。除以上连接方式外，还有柔性连接、热熔连接、电熔连接、卡套式连接、卡箍连接等。（四）伸缩器（四）伸缩器伸缩器（补偿器）的作用是消除管道因温度变化而产生膨胀或收缩应力对管道的影响。常用补偿器有如下几种：自然补偿、方形补偿器、波形补偿器、填料式补偿器等（五）管道支、吊架的安装（五）管道支、吊架的安装在水平管路上可装设活动支架；在垂直管路上可设导向支架；在管路上不允许有任何位移的地方，应设置固定支架。（六）管道附件（六）管道附件1.1.配水附件配水附件配水附件用以调节和分配水量，一般指各种冷、热水龙头。按不同用途，可分为旋压式配水龙头，旋塞式配水龙头，冷热水混合龙头和手术室医用龙头，化验室的化验鹅颈龙头等。2.2.阀门阀门阀门是控制调节水流运动的重要配件。（1 1）阀门种类）阀门种类 阀门的种类有截止阀、闸阀、止回阀、旋塞阀、疏水阀、浮球阀、减压阀、隔膜阀、球阀、蝶阀、安全阀、节流阀、柱塞阀等。（2 2）阀门型号及其表示方法）阀门型号及其表示方法阀门产品型号由七个单元组成，见图所示顺序编制。3.3.水表水表水表是一种计量水量的仪表，一般安装在引水管及需要计量的管路上。常用的水表有旋翼式和螺翼式两种。（七）管道安装说明（七）管道安装说明1.1.给排水管道安装说明给排水管道安装说明（1）管材使用及连接方式见表见表 管材的使用及连接方式管材的使用及连接方式（2 2）防腐）防腐1）埋于地下或暗装的给排水铸铁管，钢管外壁均刷沥青底漆两道（给水铸铁管外壁有漆者可不再刷漆）2）明装镀锌钢管安装试压后，被破坏的镀锌层表面及螺纹露出部分，刷防锈漆一道，面漆两道3）排水铸铁管和钢管刷防锈漆两道，银粉面漆（或设计指定的面漆）两道（管道有绝热层时，不刷面漆）4）管道防腐前，必须按设计或有关施工规范要求进行基底清理工作，合格后方可进行防腐5）凡预埋木砖均需经热沥青浸煮防腐处理（3 3）保温）保温 热水管、换热设备、蒸汽管和有防冻要求的给水管及防止表面结露的管道需作保温。（4 4）安装）安装 管道穿建筑物基础、墙、楼板等应预留洞；管道穿地下防水墙体、顶板应作防水套管；钢管穿楼板应做钢套管；给水管道与其他管道同沟或共架铺设时，宜铺设在排水管、冷冻管之上，热水管、蒸汽管之下，给水管道不宜与输送易燃、可燃或有害液体或气体的管道同沟铺设。（5 5）冲洗）冲洗 交付使用前须用水冲洗，冲洗水流速大于或等于1.5m/s。（6 6）试压）试压 管道安装完毕后应做水压试验，在试验压力下，10min内压力降不大于0.02MPa，在工作压力下做外观检查，应不渗不漏2.2.排水排水PVC-UPVC-U管安装管安装（1）伸缩节的设置（2）管道支撑（3）立管滑动支撑与固定支撑的设置（4）管道穿楼板或穿墙时，须预留洞，其直径一般比管道外径大50m。（5）管道安装（八）卫生器具（八）卫生器具卫生设备是指厨房、卫生间内盥洗设施。包括浴盆、淋浴器、洗面盆、大便器（坐便器、蹲便器）、小便器、洗涤盆和工厂用化验盆以及冲洗水箱、水龙头、排水栓、地漏等项目。1.1.洗澡设施洗澡设施（1 1）浴盆）浴盆（2 2）淋浴器）淋浴器2.2.洗面盆洗面盆（1）台式洗面盆（2）柱式洗面盆3.3.大便器大便器v（1 1）坐便器）坐便器（2 2）蹲便器）蹲便器4.4.小便器小便器一般在公一般在公共建筑男共建筑男卫生间设卫生间设置有小便置有小便器器目前在一目前在一些公共场些公共场所中仍然所中仍然采用小便采用小便器器。5.5.洗涤盆洗涤盆（1 1）供水设施）供水设施 洗涤盆一般设置洗涤盆一般设置冷水管，而目前冷水管，而目前家庭和酒店、宾家庭和酒店、宾馆等均设置了热馆等均设置了热水管道，经水龙水管道，经水龙头供洗涤用冷、头供洗涤用冷、热水。热水。（2 2）排水方式）排水方式 污水经排水栓、污水经排水栓、存水弯排入室内存水弯排入室内下水管道中下水管道中6.6.地漏地漏 地漏在排水口处地漏在排水口处盖有箅子，用以盖有箅子，用以阻止杂物落入管阻止杂物落入管道内，自带水封，道内，自带水封，可以直接与下水可以直接与下水管道相连接。管道相连接。按材质可以分为按材质可以分为铜地漏、不锈钢铜地漏、不锈钢地漏、塑料地漏。地漏、塑料地漏。地漏安装示意图地漏安装示意图如右图所示如右图所示7.7.排水栓排水栓为了防止污物堵为了防止污物堵塞排水管道，在塞排水管道，在洗面盆、浴盆、洗面盆、浴盆、污水池、洗涤盆污水池、洗涤盆等卫生器具与存等卫生器具与存水弯之间设置排水弯之间设置排水栓。水栓。常用规格为常用规格为DN32DN32、DN40DN40、DN50DN50。排水栓安装示意排水栓安装示意图如右图所示。图如右图所示。三、施工图识读三、施工图识读室内给排水、采暖工程的施工图主要有平面图和系统图（轴测图），看懂管道在平面图和系统图上表示的含义，是识读管道施工图的基本要求。（一）图例1.室内给水排水常用图例（二）给排水工程施工图识读示例（二）给排水工程施工图识读示例识读给排水施工图时应注意的问题识读给排水施工图时应注意的问题（1）识图时先看设计说明，明确设计要求（2）要把施工图给水、排水分开阅读，把平面图和系统图对照起来看（3）给水系统图可以从给水引入管起，顺着管道水流方向看；排水系统图可以从卫生器具开始，也顺着水流方向阅读（4）卫生器具的安装形式及详细配管情况要参阅设计选用的相关标准图集第二节第二节 关于定额使用问题关于定额使用问题 给排水、采暖、燃气工程预算定额是2000年版全国统一安装工程预算定额中的第八册（GYD-208-2000），由吉林省建设厅主编。本定额适用于生活用给水、排水、燃气、采暖热源管道以及附件配件安装，小型容器制作安装等。（一）本定额与相邻定额册的关系（一）本定额与相邻定额册的关系（1）对于工业管道、生产和生活共用的管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道应使用第六册工业管道工程定额相应项目。（2）刷油、防腐蚀、保温部分使用第十一册刷油、防腐蚀、绝热工程定额的相关项目。（3）埋地管道的土石方工程及砌筑工程执行建筑工程预算定额。（4 4）有关各类泵、风机等传动设备安装执行第一册机械设备安装工程定额的有关项目。（5 5）锅炉安装执行第十三册热力设备安装工程定额的有关项目。（6 6）压力表、温度计执行第十册自动化控制仪表安装工程定额的有关项目。（二）下列各项费用的规定（二）下列各项费用的规定（1 1）脚手架搭拆费）脚手架搭拆费，按人工费的5%计算，其中人工工资占25%。（2 2）高层建筑增加费）高层建筑增加费（指高度在6层或20m以上的工业与民用建筑），按下表5-2计算（其中全部为人工工资）（3 3）超高增加费）超高增加费 定额中操作高度均以3.6m为界限，如超过部分（指由3.6m至操作物高度）的定额人工费乘以表5-3中的系数。层层 数数 9 9层以下层以下（30m30m）1212层以下层以下（40m40m）1515层以下层以下（50m50m）1818层以下层以下（60m60m）2121层以下层以下（70m70m）2424层以下层以下（80m80m）按人工费的按人工费的%2 2 3 3 4 4 6 6 8 8 10 10 层层 数数 2727层以下层以下（90m90m）3030层以下层以下（100m100m）3333层以下层以下（110m110m）3636层以下层以下（120m120m）3939层以下层以下（130m130m）4242层以下层以下（140m140m）按人工费的按人工费的%13 13 16 16 19 19 22 22 25 25 28 28 层层 数数 4545层以下层以下（150m150m）4848层以下层以下（160m160m）5151层以下层以下（170m170m）5454层以下层以下（180m180m）5757层以下层以下（190m190m）6060层以下层以下（200m200m）按人工费的按人工费的%31 31 34 34 37 37 40 40 43 43 46 46 标标 高高（m m）3.6 3.6 8 8 3.6 3.6 1212 3.6 3.6 1616 3.6 3.6 2020 超高系数超高系数 1.10 1.10 1.15 1.15 1.20 1.20 1.25 1.25 表表5-4 5-4 超高建筑增加费系数超高建筑增加费系数（4 4）采暖工程系统调整费）采暖工程系统调整费按采暖人工费的15%计算，其中人工工资占20%。（5 5）设置于管道间、管廊内的管道、阀门、）设置于管道间、管廊内的管道、阀门、法兰、支架安装法兰、支架安装，人工乘以系数1.3。（6 6）主体结构为现场浇注采用钢模施工的工）主体结构为现场浇注采用钢模施工的工程程，内外浇注的人工乘以系数1.05，内浇外砌的人工乘以系数1.03。第三节第三节 给排水工程定额的套用与工程量计算给排水工程定额的套用与工程量计算安装工程定额与预算安装工程定额与预算 第五章第五章 给排水、采暖、燃气工程定额与预算给排水、采暖、燃气工程定额与预算要求：掌握给排水工程的工程量计算及定额套用以及施工图预算的编制方法、计算规则和格式。一、管道安装一、管道安装定额分室外管道、室内管道、法兰安装、伸缩器制作安装等项目。（一）室内及室外管道安装（一）室内及室外管道安装1.室内外管道界限划分室内外管道界限划分（1 1）给水管道）给水管道 室内管道与室外管道的划分界线，是以建筑物外墙皮外1.5m为界，如果入口处设阀门者以阀门为界。（2 2）室外管道与市政管道划分界线）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。（3 3）排水管道）排水管道 室内管道与室外管道的划分界线，是以出户第一个排水检查井为界。2.2.项目划分项目划分管道安装定额按不同材质、不同接口方式管道安装定额按不同材质、不同接口方式分列项目。分列项目。给水管道分镀锌钢管，焊接钢管（分螺纹连接和焊接）和承插式铸铁管（分不同接口）；室外排水管只编承插式铸铁管，室内排水管除铸铁管外还编有塑料管和铁皮套管制作等项目。管道安装定额均按公称直径分列子目。管道安装定额均按公称直径分列子目。3.3.工程量计算工程量计算 施工图所示管道中心线长度以施工图所示管道中心线长度以“m m”为为单位计算，不扣除阀门及管件（包括减压单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）器、疏水器、水表、伸缩器等组成安装）所占的长度。所占的长度。管道长度的确定：管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。给水管道工程量计算内容有：给水管道工程量计算内容有：管道延长米的计算，给水管道套管制作安装的工程量计算。计算室内排水管道安装工程量时，计算室内排水管道安装工程量时，首先弄清卫生器具成组安装中包括了哪部分排水管道，然后按排水立管的编号或排出管的编号顺序，计算各排出管、立管、横管、支管的长度。4.4.套管制作安装套管制作安装按管道公称直径以按管道公称直径以“个个”计算计算，其安装已包括在管道安装定额内，不得另行计算。穿墙及过楼板的铁皮套管的安装用工已包括在管道安装定额内。镀锌铁皮套管的制作，可以另列项目执行镀锌铁皮套管制作项目。（二）管道支架制作安装（二）管道支架制作安装 DN32 DN32以上钢管支架的制作及安装，以上钢管支架的制作及安装，按支架按支架型钢的重量型钢的重量“100kg100kg”为单位计算，执行定为单位计算，执行定额相应子目。型钢为未计价材。额相应子目。型钢为未计价材。室内管道室内管道DN32DN32以下的安装工程以下的安装工程已包括在内，已包括在内，不另行计算。不另行计算。支架定额中已包括制作和安装用的螺栓，螺支架定额中已包括制作和安装用的螺栓，螺母和垫片不应另行计算母和垫片不应另行计算 管道支架制作和安装定额按一般管架编制，型钢支架套用一般支架定额计算管道支架制作安装时，首先要弄清楚在哪些地方设支架，设几个支架，支架重量怎么计算等。给水管道各种支架标准图见全国通用给水排水标准图集S151、S342管道间距可按表计算。管道支架的个数计算：管道支架的个数计算：支架个数=某规格管子的长度/该规格管子支架间距（计算结果有小数进1取整）。管道支架的总重量管道支架的总重量=（某种规格的管子支架个数该规格管支架的每个重量）（三）法兰安装（三）法兰安装 法兰安装应区分不同材质（铸铁、碳钢）、连接方式（丝接、焊接）、直径大小，分别以“副”为单位计算，法兰为未计价材。（四）伸缩器制作安装（四）伸缩器制作安装伸缩器应按不同类型分别以伸缩器应按不同类型分别以“个个”计计，执行定额子目8-2038-229。除方形伸缩器项目外，伸缩器为未计价材。方形伸缩器两臂，按臂长的两倍合并在管道长度内计算（五）管道消毒、冲洗（五）管道消毒、冲洗 管道消毒、冲洗区分不同直径，按管道长度（不扣除阀门、管件所占长度）分别以分别以“延长米延长米”为单位计算，为单位计算，执行定额子目8-2308-235。(注：如设计和工艺无要求时不计，管道压力试验已包括在管道安装中一般情况下编制预算时不列本项费用）二、阀门安装二、阀门安装各种阀门安装工程量应按其不同类别、规格型号、公称直径和连接方式，分另以分另以“个个”为单位计算，阀门为未计价材。为单位计算，阀门为未计价材。1.定额子目划分：定额根据阀门的类别、连接形式、接口材料等划分子目。2.2.螺纹阀门安装螺纹阀门安装适用于各种内外螺纹连接的阀门安装。3.3.法兰阀门安装法兰阀门安装适用于各种法兰阀门的安装，如仅为一侧法兰连接时，定额中的法兰、带帽螺纹及钢垫圈数量减半。除主材法兰阀门为未计价材料，应按定额含量另计外，其余材料如法兰、螺栓、螺帽、垫片均已包括在定额基价内，不应另行计算。4.各种法兰连接用垫片均按橡胶石棉板计算，如用其他材料，不做调整。5.5.浮标液面计FQ型安装是按N1023采暖通风国家标准图集编制的。6.6.水塔、水池浮漂水位标尺制作与安装，是按S318全国通用给水排水标准图集编制的。浮标液面针、水搭、水池浮漂水位标尺制作安装 （1 1）浮标液面针的安装以“组”为单位计算。浮标为未计价材。（2 2）水塔、水池浮漂水位标尺制作安装均以“套”为单位计算。三、低压器具水表组成与安装三、低压器具水表组成与安装1.1.减压器、疏水器减压器、疏水器如设计组成与定额组成不同时，阀门和压力表数量可按设计用量进行调整，其余不变。2.2.减压器安装减压器安装按高压侧的直径计算3.3.水表的组成与安装定额项目水表的组成与安装定额项目水表包括螺纹水表及法兰水表两种。水表是一种计量建筑物或设备用水的仪表，按其管道直径可分为螺纹水表（DN40），法兰水表（DN50）四、卫生器具制作安装四、卫生器具制作安装卫生器具组成安装以卫生器具组成安装以“组组”为计量单位，为计量单位，已按标注图综合了卫生器具与给水管、排水管连接的人工与材料用量，不得另行计算。（一）盥洗淋浴用卫生器具（一）盥洗淋浴用卫生器具1.1.浴盆浴盆浴盆按材质可分为铸铁搪瓷、陶瓷、玻璃钢、塑料等，外形尺寸又有大小之分，浴盆常用规格按其长度有“1100”、“1300”、“1500”三种。按安装形式又可分为自带支撑和砖砌支撑，按使用情况又可分为不带淋浴器、带固定淋浴器、带活动淋浴器等几种形式。浴盆安装不包括支座和四周侧面的砌体砖及瓷砖粘贴。工程量计算时根据浴盆材质及供水种类（冷水、冷热水、冷热水带喷头）等情况以“组”为单位计算。冷热水龙头浴盆安装主要用料及规格见表5-5。安装范围是：给水是水平管与支管交接处；排水是存水弯处.编编号号 名称名称 规格规格 材料材料 单位单位 数数量量 定额定额 含量含量1 1 浴盆浴盆 铸铁搪瓷铸铁搪瓷(玻璃玻璃钢钢 塑料塑料)个个 (1)(1)2 2 浴盆水嘴浴盆水嘴 DN15 DN15 铜铜 套套 2 2(20.2)(20.2)3 3 排水配件排水配件 铜铜 套套 1 1(10.1)(10.1)4 4 存水弯存水弯 DN50 DN50 可锻铸铁可锻铸铁 个个 1 1(10.05(10.05)5 5 钢管钢管 DN15 DN15 镀锌镀锌 米米 0.3 0.3 6 6 弯头弯头 DN15 DN15 镀锌镀锌 个个 2 2(20.2)(20.2)软管淋浴器浴盆安装材料与每组管道工程量计算的界软管淋浴器浴盆安装材料与每组管道工程量计算的界限具体位置如图给水是水平管与支管的交接处，排水限具体位置如图给水是水平管与支管的交接处，排水到塑料存水弯处（表到塑料存水弯处（表5-5）编号编号 名称名称 规格规格 材料材料 单位单位 数量数量 1 1 浴盆浴盆 搪瓷搪瓷个个 (1)(1)2 290900 0弯头（接弯头（接变头）变头）DN20DN20PVC-UPVC-U个个1 13 3三联浴盆水三联浴盆水嘴嘴 铜镀铬铜镀铬套套 1 1 4 4给水管给水管DN20DN20PVC-UPVC-Um m5 5排水配件排水配件 DN40DN40 套套 1 1 6 6转换接头转换接头DN4050个个1 17 7短管短管DN50DN50m m8 8存水弯存水弯 DN50 DN50 个个 1 1 例例1.1.计算工程量并立项计算工程量并立项编号编号 项目名称项目名称单位单位工程量工程量1瓷浴盆（冷水）瓷浴盆（冷水）10组组0.12镀锌管丝接镀锌管丝接DN1510m0.2252.2.洗脸盆洗脸盆 根据接管种类（钢管、铜管）、开启方式（普通开关、肘式开关、脚踏开关）、供水种类（冷水、冷热水）不同，分别以“10组”为单位计算；安装范围同浴盆。每组管道工程量计算的界限的具体位置如下图，给水是水平管与支管的交接处，排水到塑料存水弯头处。沿台式冷热水钢管洗脸盆安装主要用料及规格：见表沿台式冷热水钢管洗脸盆安装主要用料及规格：见表5-65-6，具，具体安装范围见图体安装范围见图编号编号 名称名称 规格规格 材料材料 单位单位 数量数量 1 1 台式洗脸盆台式洗脸盆陶瓷陶瓷个个 (1)(1)2 2单把调柄水嘴单把调柄水嘴铜镀铬铜镀铬个个1 13 39090弯头（接弯头（接变头）变头）De20De20PVC-UPVC-U个个1 14 4进水管进水管DN10DN10铜镀铬铜镀铬m m5 5角式截止阀角式截止阀 DN15DN15铜镀铬铜镀铬个个1 1 6 69090三通三通De20De20PVC-UPVC-U个个1 17 7短管短管De20De20PVC-UPVC-Um m8 8给水管给水管DN20DN20PVC-UPVC-Um m9 9排水栓排水栓 DN32DN32 个个1 1 1010转换接头转换接头DN3250DN3250个个1 11111存水弯存水弯 DN32DN32个个 1 1 例例2.2.计算工程量并立项计算工程量并立项编号编号 项目名称项目名称单位单位工程量工程量1瓷洗脸盆安瓷洗脸盆安装装10组组0.12镀锌管丝接镀锌管丝接DN2510m0.2473.3.淋浴器淋浴器 按材质（钢管、铜管）、供水种类（冷水、冷热水）不同，分别以“10组”为单位计算。安装范围：水平管与支管交接处。冷热水钢管淋浴器安装主要用料及规格（二）便溺用的卫生器具（二）便溺用的卫生器具1.1.大便器大便器大便器安装按其型式（蹲式、坐式）、冲洗方式（瓷高水箱、瓷低水箱、普通冲洗阀、手压阀冲洗、脚踏阀冲洗、自闭冲洗阀）、接管材料等不同，以“10套”为单位计算。安装范围：给水是水平管与支管交接处；排水是存水弯处。例例3.3.计算工程量并立项计算工程量并立项编号编号 项目名称项目名称单位单位工程量工程量1直冲式蹲式直冲式蹲式便器便器10组组0.12镀锌管丝接镀锌管丝接DN2010m0.2例例4.4.计算工程量并立项计算工程量并立项编号编号 项目名称项目名称单位单位工程量工程量1高水箱蹲式高水箱蹲式便器便器10组组0.12镀锌管丝接镀锌管丝接DN2010m0.1例例5.5.计算工程量并立项计算工程量并立项编号编号 项目名称项目名称单位单位工程量工程量1低水箱座式低水箱座式便器便器10组组0.12镀锌管丝接镀锌管丝接DN1510m0.2752.2.小便器小便器根据其型式（挂斗式、立式）、冲洗方式（普通冲洗、自动冲洗）、联数（一联、二联、三联）不同，分别以“套”为单位计算。安装范围：水平管与支管交接处。注意挂式小便器安装主要用料表及规格（三）洗涤用卫生器具（三）洗涤用卫生器具洗涤盆常装在住宅厨房及公共食堂厨房内供洗涤餐具和食物用。洗涤盆定额分单嘴、双嘴、肘式开关、脚踏开关、回转龙头、回转混合龙头子目。单嘴洗涤盆99浙S6P8每组管道工程量计算分界线如图所示，给水是水平管与水龙头的交叉处，排水到存水弯处。（四）其他用卫生器具（四）其他用卫生器具1.地漏、地面扫除口（清扫口）地漏、地面扫除口安装见图所示地漏材质形式较多，有铸铁水封地漏、花板地漏（带存水弯）等均套用同一定额。地漏工程量按图示数量计算地漏工程量按图示数量计算，地漏安装包括0.1m塑料管，主材费应按设计型号分别计算。如果花板地漏（带存水弯）存水弯按主材费计算。地面扫除口定额按公称直径划分子目；地面扫除口定额按公称直径划分子目；地面扫除口安装在楼板上，先安装地面扫除口后做地面，地面扫除口与地面相平。地面扫除口为未计价材料，应按定额含量另地面扫除口为未计价材料，应按定额含量另行计算行计算，地面扫除口安装仅仅指扫除口安装。3.3.排水栓排水栓排水栓根据带存水弯与不带存水弯、按公称直径的不同划分子目，分别以“组”为单位计算。排水栓安装如图所示：注意：排水栓一般都包括在有关的卫生器具的洗涤盆、洗脸盆等定额项目中，不另列项目，如单独安装可套用排水栓定额。（五）大、小便槽（五）大、小便槽小便槽冲洗管制作与安装定额 内不包括阀门安装，可按相应项目另行计算。大、小便槽水箱托架安装已按标准图计算在定额内，不得另行计算。大、小便槽自动冲洗水箱安装按容量大小划分子目，主材水箱应另行计算，安装以安装以“套套”为计量单位。为计量单位。小便槽冲洗管制作安装按公称直径划分子目小便槽冲洗管制作与安装以小便槽冲洗管制作与安装以“m m”为计量单位为计量单位，不包括阀门安装，其工程量可按相应定额另行计算（六）电热水器、开水炉安装（六）电热水器、开水炉安装 电热水器按型式（挂式、立式）不同，分分别以别以“台台”为单位计算；为单位计算；普通蒸汽间断式开水炉按型号（1#、2#、3#）以以“台台”为单位计算为单位计算。电开水炉“台”为单位计算。（七）容积式水加热器安装（七）容积式水加热器安装按型号划分子目，分别以按型号划分子目，分别以 “台台”为单位计算为单位计算（八）蒸汽水加热器、冷热水混合器安装（八）蒸汽水加热器、冷热水混合器安装蒸汽水加热器、冷热水混合器安装工程量，蒸汽水加热器、冷热水混合器安装工程量，以以“套套”为单位计算为单位计算（九）消毒器、消毒锅、饮水器安装（九）消毒器、消毒锅、饮水器安装消毒器、消毒锅、饮水器安装以以“台台”为为计量单位计量单位，阀门和脚踏开关工程量可按相应定额另行计算。（十）小型容器制作安装工程量计算及定额（十）小型容器制作安装工程量计算及定额套用套用 1 1、钢板水箱制作，按施工图所示尺寸，不扣除入孔、手孔重量，以“kg”为单位计算。法兰和短管水位计另计。2 2、钢板水箱安装按总容量（m3）不同以不同以“个个”为单位计算。为单位计算。3 3、集气罐制作安装，按直径大小不同，分别以“个”为单位计算，套用第六册“工艺管道工程”相关子目。4.4.定额参照全国通用采暖通风标准图集T905、T906及全国通用给水排水标准图集S151、S432编制的，适用于给排水、采暖系统中一般低压碳钢容器的制作与安装。5.5.各种水箱连接管均未包括在定额内，可按室内管道安装的相应项目执行。6.6.各类水箱均未包括支架制作安装，如为钢型支架则执行本册“一般管道支架”项目，混凝土或砖支座可按土建相应项目执行。例例6.6.计算下列各给水、排水工程的工程量，立项。计算下列各给水、排水工程的工程量，立项。镀锌给水管、镀锌给水管、UPVCUPVC排水管、直冲式便器、瓷洗手盆排水管、直冲式便器、瓷洗手盆编号编号 项目名称项目名称单位单位工程量工程量1镀锌管丝接镀锌管丝接DN2010m0.4022镀锌管丝接镀锌管丝接DN1510m0.1723蹲式直冲阀便器蹲式直冲阀便器10组组0.14瓷洗手盆及水龙头瓷洗手盆及水龙头10组组0.15旋翼式丝扣水表及阀旋翼式丝扣水表及阀DN20组组16（螺纹截止阀（螺纹截止阀DN20）计价）计价个个17管冲洗、消毒管冲洗、消毒100m0.06编号编号项目名称项目名称单位单位工程量工程量8塑料承插排水管塑料承插排水管D10010m0.7849塑料承插排水管塑料承插排水管D5010m0.2210塑料地漏塑料地漏D5010个个0.111管道沟土方管道沟土方m31.88例例7.7.计算下列各给水、排水工程的工程量，立项。计算下列各给水、排水工程的工程量，立项。镀锌给水管、镀锌给水管、UPVCUPVC排水管、坐式便器、瓷浴盆排水管、坐式便器、瓷浴盆编号编号 项目名称项目名称单位单位工程量工程量1镀锌管丝接镀锌管丝接DN2010m0.3892镀锌管丝接镀锌管丝接DN1510m0.3263（螺纹截止阀（螺纹截止阀DN20）计价）计价个个14旋翼式丝扣水表及阀旋翼式丝扣水表及阀DN20组组15低水箱座式便器及阀低水箱座式便器及阀10组组0.16瓷浴盆（冷水）及水龙头瓷浴盆（冷水）及水龙头10组组0.17管冲洗、消毒管冲洗、消毒100m0.072编号编号项目名称项目名称单位单位工程量工程量8塑料承插排水管塑料承插排水管D10010m0.7649塑料承插排水管塑料承插排水管D5010m0.3110塑料地漏塑料地漏D5010个个0.111管道沟土方管道沟土方m33.16作业：计算下列各给水、排水工程的工程量，立项。作业：计算下列各给水、排水工程的工程量，立项。镀锌给水管、镀锌给水管、UPVCUPVC排水管、挂式小便斗、瓷洗手盆排水管、挂式小便斗、瓷洗手盆编号编号 项目名称项目名称单位单位工程量工程量1镀锌管丝接镀锌管丝接DN2010m0.4422镀锌管丝接镀锌管丝接DN1510m0.2023（螺纹截止阀（螺纹截止阀DN20）计价）计价个个14旋翼式丝扣水表及阀旋翼式丝扣水表及阀DN20组组15瓷挂式小便器及阀瓷挂式小便器及阀10组组0.16瓷洗手盆及水龙头瓷洗手盆及水龙头10组组0.17管冲洗、消毒管冲洗、消毒100m0.088塑料承插排水管塑料承插排水管D5010m1.0449塑料地漏塑料地漏D5010个个0.110管道沟土方管道沟土方m32.55
