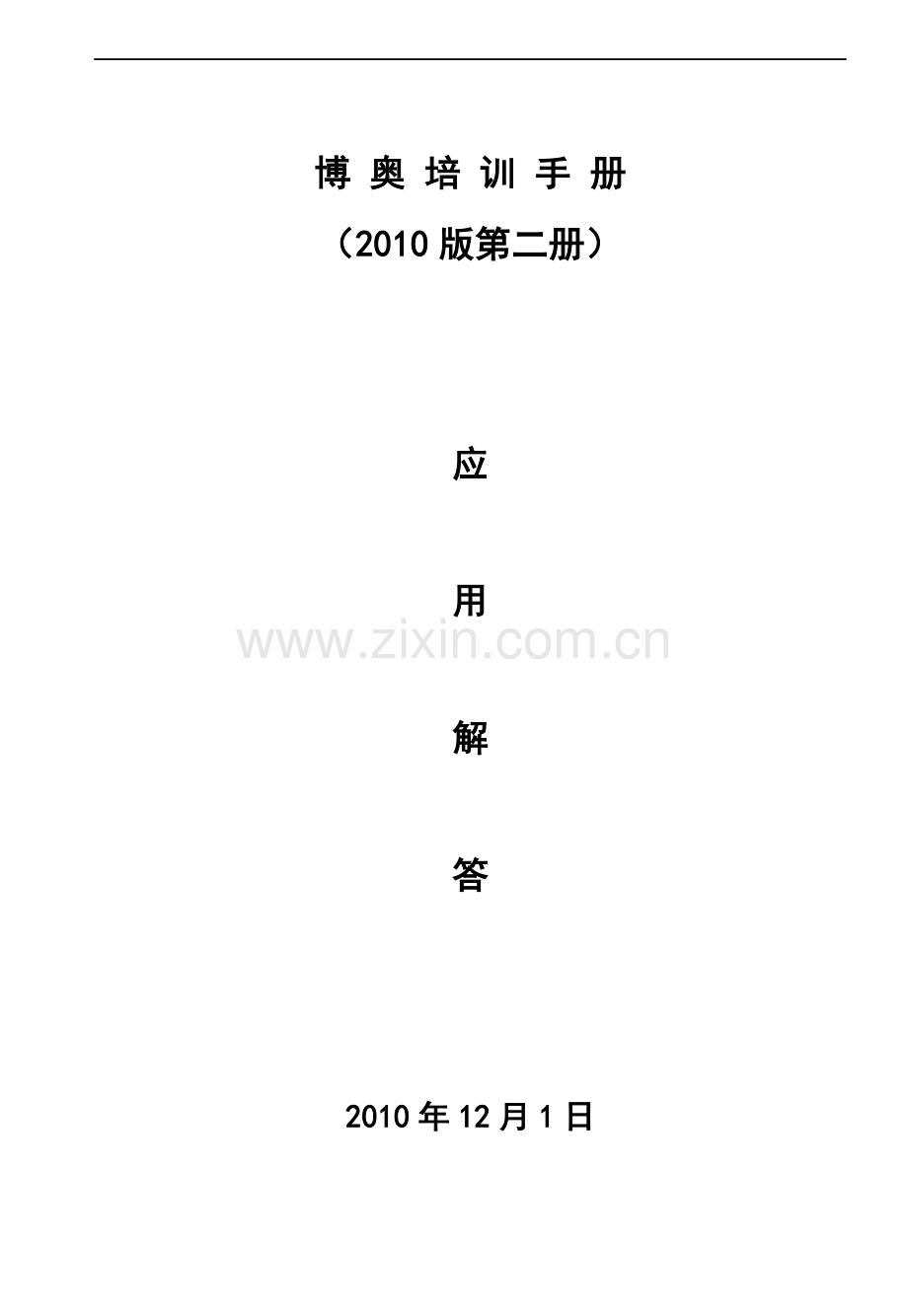

博 奥 培 训 手 册
（2010版第二册）
应
用
解
答
2010年12月1日
目 录
一、2010版与8.0版的区别 - 3 -
二、算式工程量 - 3 -
1、算式工程量输入的技术措施项目能否传送到技术措施窗？ - 3 -
2、算式输入如何利用变量？ - 4 -
三、分部分项……………………………………………………………………………4
1、如何做结算工程（包括进度算工程）？ - 4-
2、如何输入“主材”和“设备”费？………………………………….-6-
3、如何统一修改“主材、设备”的编号和供应方？…………………..-6-
4、税前项目费和税外独立费？………………………………………-7-
5、如何套取跨专业的定额？……………………………………………..-7-
6、工料机如何对应查找相关的清单和定额？ - 8-
7、如何设置“主要清单项目”....................................................................-8-
8、设置“过虑”功能...............................................-9-
9. 补充材料如何设置为暂估价.......................................-10-
五、工料机……………………………………………………………….-10-
1、增加了“配合比”和“机械”…………………………………-10-
六、取费表 - 11-
1、单位工程综合单价如何取不同专业的费率？ - 11-
2、取费项目表名称可否修改？…………………………………………..-11-
3、如何取“暗室施工增加费”？ -11-
七、其他说明 - 12-
1、不插锁的正式版、学习版为什么不能打印？ - 12-
八、博奥集成工具 - 13-
1、南宁市招投标工程如何转为电子评标文件？ - 13-
2、柳州市招投标工程如何转为电子评标文件？………………………..-13--
3、如何导出招标用的工程量清单？……………………………………-14-
4、如何导入电子表格工程量清单？……………………………………-15-
5、如何清除分部分项和技术措施的工程量计算式？…………………-15-
九、钢筋算量常见问题及操作?…………………………………….19
1. 双层双向板钢筋如何布置?………………………………………………19
2. 变截面梁配筋怎么输入设置?…………………………………………..19
3. 为什么不能单独计算基础钢筋?…………………………………………20
4. 边柱、角柱、中柱怎么设置？………………………………………….20
5. 梁多排钢筋如何输入原位标注………………………………………….21
6. 如何快速进行梁边对齐或者柱边对齐………………………………….21
7. 快速进行柱偏心操作…………………………………………………….21
8. 快速随板调整操作……………………………………………………….22
9. 快速随板变斜操作……………………………………………………….22
10. 汇总钢筋算量基本操作…………………………………………………22
十、公路、水利、电力常见操作………………………………… 28.
1、 公路定额的混凝土操作方式…………………………………………….26
2、 水利的搅拌和运输如果换算…………………………………………… 26
3、 电力的装材设置为什么不进入总价…………………………………….27
第 I 条 一、2010版与8.0版的区别
1、2010版工程与8.0版不兼容，不能导入8.0版工程；
2010版工程的数据结构相比8.0版有较大改动，数据不兼容，不能直接导入旧版工程数据。但可以用鼠标右键的“复制/粘贴”功能将分部分项和技术措施输入窗的内容复制到新版，再按“刷输入”功能，最后重新换算、输入材料信息价、建立取费表即可。
注：如果之前已经使用旧版本进行投标的工程，建议大家不再使用2010进行结算，因为两个版本的计算方式不同，2010版本是四舍五入后汇总，8.0版本是汇总后再四舍五入。
第 II 条 二、算式工程量
节 2.01 1、算式工程量输入的技术措施项目能否传送到技术措施窗？
在算式工程量输入窗输入的分部分项和技术措施项目的工程量计算式，软件可分别传送到分部分项和技术措施输入窗；
如下图，是在算式算量输入窗输入的计算式：
结果传送到分部分项：
结果传送到技术措施：
不单我们的定额和算量结果可以传送到分部和技术措施，我们的算式算量也会一起传送，方便我们进行修改计算公式。
节 2.02 2、算式输入如何利用变量？
软件增加F11索引变量功能。
（例如：在变量窗里输入有代码为M1~Mx的门的变量，在计算式输入“M”，再按F11，则只列出以“M”为开头的所有变量提供选择。)；
第 III 条 四、分部分项
节 3.01 1、如何做结算工程（包括进度结算工程）？
利用软件的“结算调整”功能和“直接输入综合单价”功能进行工程的结算。
“结算调整”功能操作：
第一步：打开工程，进入分部分项窗，钩点“结算调整”。
第二步：对清单项目直接输入最终结算工程量，清单项目下的定额工程自动按比例调整，保持清单综合单价不变。
第三步：输入完清单结算工程量后，点“计算”，软件自动按调整的工程量重新汇总人材机的数量和结算总造价。
“直接输入综合单价”操作：
当结算客户手上只有清单的结算量和综合单价，没有定额及定额工程量，可采用直接输入清单的项目编号、工程量、综合单价，不用输入定额，软件自动按“清单工程量×综合单价=综合合价”公式计算工程结算价。如下图：
含有定额的清单项目，也可直接输入综合单价，操作如下：
当我们修改后想恢复原来单价，点击本定额，在下属窗口，有个取费公式，鼠标右键，有个“还原默然取费值”，点击就可以恢复原来单价：
“直接修改清单工程量”操作：
保持单价不变，修改清单工程量，定额工程量自动调整，原工程：
在工具栏处打上钩
工程量改变，单价不改变。
总结结算做法：
博奥清单8.0是没有直接输入结算单价的功能
博奥清单2010直接在原工程的分部分项就
可以按综合单价结算法来结算
目前暂时实现
在没有定额只有清单项目的情况下，直接在综合单价栏输入实际结算价，注意，这不会反算定额费，更没有人材机
二、 结算价不变，结算量快速修改法
在分部分项窗下，钩选结算调整的选项
然后在调整清单工程量的同时，软件会自动调整底下的定额工程量，按比例来调整。
上述进行操作时，均要注意取费页，要进行重建取费表，然后选择结算法，并且如果有检验试验费则要按实际来输入，不会再按费率估算
节 3.02 2、如何输入“主材”和“设备”费？
主材和设备的输入栏设置有开关选择，通过分析窗的“主材设备”勾选打开或关闭；
注：一定在这“主材设备”处打上钩，主材设备费工具栏才可以调用出来。
节 3.03 3、如何统一修改“主材、设备”的编号和供应方？
安装工程，不同定额的主材和设备的编号一样，可以利用分部分项右排“整体换”功能统一修改编号和供应方。
输入设备费，区分为小型设备，和大型设备，大型设备有甲供设备和乙供设备，甲供设备做为税外独立费处理。
节 3.04 4、税前项目费和税外独立费的处理
a.税前项目费：部、项、描述、定额均点右边附注F4，在“税内”打钩，打印报表有专门的税前项目表
1.首先05消耗量定额08清单规范已经取消了税外的说法。
税内和税外统称为税前项目费。打印报表有专门的税前项目表。
2.税前的处理：部，项，描述，定额均点右边的附注F4，选择"税内"打钩。再点右边的“取费”按钮，清空费率即可。
3.税外的处理：部，项，描述，定额点右边的附注F4，选择“税外”打钩。然后工程取费页面，在工程取费汇总表里面，手动增加一行，写上相对应的序号，名称一栏，写上税外独立费，工程总造价在下面的编辑取费计算式输入“[系统：税外独立费]”回车即可。软件在用户自定义报表里增加了税外的表格。
节 3.05 如何套取跨专业的定额？
在分部分项输入窗的右下角，有一下拉选取专业定额的功能，可通过该功能套取其他专业的定额，以下是土建专业套取市政定额的例子操作步骤：
第一步：点击下拉窗选择市政2007，如右图：
第二步：点击分析窗的“资源库”，选择取相应的市政清单项目和定额。
（或直接输入市政专业的清单项目编码和定额编号）
调用不同专业的定额，在右下角选择相关专业后，可以直接在“索引F8”里面调用其专业的定额。
增加了园林养护定额
节 3.06 6、工料机如何对应查找相关的清单和定额？
在分部分项输入窗，点右排功能按钮“工料机”，当标上下移动工料机，分析窗对应显示该工料机对应的清单项目和定额子目。
节 3.07 7、如何设置“主要清单项目”？
软件可通过右排按钮“主项”和在清单项目编码前加“*”“或“★”两种方式设置主要清单项目。
分部分项右排按钮“主项”操作：
点取右排“主项”按钮，弹出下图：
选项说明：
-----根据输入的综合合价范围，自动选出10项符合条件的清单项目作为主要清单项目。
----输入选择主要清单项目的综合合价的价格条件范围。
------将已选择的主要清单项目的标志清除。
------根据输入的选择主要清单项目的条件，确定所选内容，在“主要项目”栏显示“主要项目”的标志。
另：在分部分项或技术措施输入窗，可在清单项目编码前加“*”“或“★”表示该条清单项目是主要清单项目。
节 3.08 8、如何设置“过滤”功能？
过虑功能，改在分析窗栏，鼠标点击“打开过滤”再按右键选择“设置过虑内容”。
节 3.09 8、补充材料如何设置为暂估价
当补充定额需设置为暂估价时，价格不能直接在右边的基价窗口输入，
1.在分部分项设置好补充定额的名称、单位和工程量，
2.点击下方的【工料机分析】窗口，输入该补充定额的人材机，如图
3.在供应方窗口设置该材料为乙供暂估（甲供暂估）。如图
五、材料价格
1、信息价尽量不在分部项窗口的“工料机分析”输入，“供应方”可选择，2010版本的“材料价格”窗口，增加了“配合比”和“机械”：
其“P050021”配比的信息价不可修改，是由本条定额的材料分解的信息价汇总：
如本条配比材料分解材料为---砂石等，输入信息价，软件会自动汇总到“配合比”里面。
“机械”由分解材料—水电等汇总信息价。
第 IV 条 六、取费表
节 4.01 1、单位工程综合单价取费格式不同表格的调用？
在“工程取费”界面，如果是“投标
格式”就直接点取费，其他格式就
点击右边，可以选择相应
的取费格式，如“投标格式”或
者“工料机格式”、“清单结算格式”
等，如下图：
（可修改管理和利润）
节 4.02 2、如何取“暗室施工增加费”？
修改“暗室增加费”的取费格式和费率，增加按面积的计算公式。
操作方式：第一步：点取费窗的右排“取费率”功能按钮；
第二步：在弹出的取费窗点上排的“专业工程”按钮；
第三步：找到“费率：暗室施工增加费”栏，点取相应费率。
暗室：安装专业可自己输入地下室面积
第 V 条 七、其他说明
节 5.01 1、不插锁的正式版、学习版为什么不能打印？
打印做了限制，正式版打开后拨出锁和学习版不能打印，只有插有软件加密锁的电脑才能打印，也不可以导出和导入电子表格。
插锁后打开软件再把锁拨走的，输入和计算操作均正常。
第 VI 条 八、博奥集成工具
1、 南宁市招投标工程如何转为电子评标文件？
南宁评标转换：将投标文件转换为南宁工程交易中心指定的评标数据格式；
导出招标：将选定的工程导出为招标文件（适用招标代理机构）；
导出投标：将选定的工程导出为投标文件（适用投标单位生成投标文件）
导入标书：将招标单位发放的电子招标文件导入软件。
2、 柳州市招投标工程如何转为电子评标文件？
柳州评标转换：将投标文件转换为柳州工程交易中心指定的评标数据格式；
导出招标：招标代理生成工程量清单招标文件(ZBF文件），发给投标单位；
导出投标：投标单位生成工程投标文件（TBF文件），并刻录成光盘，以备开标使用；导出标底：招标代理生成工程标底文件（BD文件），并刻录成光盘，以备开标使用；导入招标：投标单位导入清单招标文件(ZBF文件）并转换成博奥软件进行套价。
柳州验证工具：将招标、投标文件进行验证，审核是否符合招、投标要求。
导入招标：将招标文件导入审核工具（适用招标代理机构）；
导入投标：将投标文件导入审核工具（适用投标单位）；
审核内容：将导入的招投标文件进行审核，看是否符合招投标要求。
3、 如何导出招标用的工程量清单？
导出博奥电子标：将当前工程生成工程量清单电子版文件（招标用）；
导出的工程文档只有工程量清单（只有清单编号、名称、单位和工程量，不含定额明细、综合单价、合价和工程造价）
节 6.01 4、如何导入电子表格工程量清单？
导入电子表格：导入EXCEL电子表格格式的工程量清单；
导入技巧：软件支持WORD、EXCEL文件数据的复制、粘贴功能，可直接将EXCEL电子文导入到软件的分部分项和技术措施窗，操作步骤如下：
第一步：打开博奥集成工具，选择“导入电子表格”
第二步：选择导入存放的路径如：导入D盘博奥清单2010，然后工程目录选择路径，
选择好路径后，点击确定。
第三步：选择专业，比如装饰专业的选择装饰2005
第四步：选择工程（1）已经新建好工程的，选择工程号
（2）事先未建立好工程的，直接输入工程号或者工程名称如：
第五步：选择导入到哪个窗口，如分部分项
第六步：选择要读取的EXCEL表格
点击打开，在下半边窗口就会显示有电子表格上的内容。
第七步：选择字段对应的列，
如这个工程的项目编号对应
列2，则编号对应列选择
列2：如
第八步：导入数据表，，提示转换完成后
确定即可。
总结操作：
1、打开软件新建立一个工程和EXCEL电子文档；
2、（对应框选EXCEL电子表格数据）在选择软件处选择版本，在选择专业处选择专业，选择工程处选择之前建立的新工程，导入到相应分部。
3、点击读取EXCEL，对应工具右边的“对应列”，然后点几下属多余的文字，鼠标右建，“设为自定义过虑字符串”
4、点击导入数据表
5、最后打开软件，点开分部分项窗口电子表格上的内容已经导入到分部分项页面。点击右排的“刷输入”按钮。
如何清除分部分项和技术措施的工程量计算式？
分部分项和技术措施分析窗中的工程量计算式复制给其他人，可用本工具删除。
九.算量部汇总的常见问题解答
1、 双层双向板钢筋如何布置?
构件属性处选择受力钢筋，定义钢筋参数，在类型处选择“面筋”
者“底筋”布置，如布置好“底筋”后在上排
工具栏处选择隐藏指定构件，把“底筋”隐藏
指定构件，再布置“面筋”。
2、 变截面梁配筋怎么输入设置?
定义构件布置构件，点击左边工具兰 ，再选择要修改的
梁右键，在选择的梁上有钢筋标注，第几跨要修改截面，就点到当跨
数字，如图：点梁上标注“第一跨”
在框内输入截面，如梁截面为250*600/450，那么本跨输入250*450
三维立体不显示变形，钢筋可以自动算出工程量。
3、 为什么不能单独计算基础钢筋?
因为一层柱和基础下面的钢筋是连接的，柱插筋是直接通到基础下面，
软件是采用了图形整体算法,按照平法的计算规则,柱子在基础层到一层为底层,软件则以一层为底层,所以要想得到基础层柱子的钢筋,则要把1层也画上去,这样软件 就自动考虑清楚底层高度.
如果不想画1层,则把基础层改为在1层布置,就可以了
4、 边柱、角柱、中柱怎么设置？
在定义构件属性的时候，“构件参数”-“类型”处选择中、边、角柱
后，布置后软件自动算量。
5、 梁多排钢筋如何输入原位标注？
在定义构件的时候先在“钢筋参数”处输入原位标注，然后点击左边的“钢筋标注”选择要标注的梁，在本条梁上自动显示标注，如果输
入左边标注，点击梁上数字，就可以直接输入原位标注，如：左边支座为2B25+6B20 4/2 表示的是“2B25”是通常钢筋，“B”表示二级钢筋，“4/2”第一排为4根钢筋，第二排位2根钢筋，输入完左支座的钢筋后，回车软件自动跳到另外一个标注，输入方式一样，下部钢筋输入6B25 2/4；或者可以直接点击梁中的“第一跨”“第二跨”输入标注。
6、 如何快速进行梁边对齐或者柱边对齐?
点击左边工具栏 看下属窗口提示， 后右键，
，如：偏移梁对齐柱时，就以柱子作为参照物，相对的，偏移柱的时候要选择相应的参照物。
7、 快速进行柱偏心操作？
点击工具栏 ，在柱子的边上就有相应的
尺寸，直接进尺寸，输入时间距离即可；当柱子
相同，并且偏移同个方向的时候，可以点
选择要偏移的对象，右键如图，直接输入
8、 如何快速随板变斜操作？
点击左边工具栏，“三点变斜”，选择板，注意看下窗口的提示，如：输入第一、第二点的高度3.9米，斜高1.5米，那么第三个点就输
入“5.4米”。（输入尺寸时要以毫米做单位，如5.4就输入5400）
9、 如何快速随板调整操作？
当某个构件需要随板调整时，点到本构件属性，左边工具栏处有，如果要调整柱时，点击命令注意看下属窗口提示，根据提示选择斜板再选择要整的构件：
10.算量钢筋的基本操作汇总
1、钢筋中腹筋如何处理
答：显示分跨，钢筋标注，选择对象，然后点击有腹筋的那一跨，在腰筋一栏输入即可。
2、软件中圆弧类构件显示锯齿多的情况，这对计算有影响吗？
答：这是cad显示分辨率小而已，不影响计算结果。
包括条基交叉点，留出的口，都是预留给柱的，不用担心少算
4、在钢筋8中，双跑楼梯，为什么在钢筋参数里输正确的数据，得到的钢筋结果只是一半？
答：双跑楼梯在画图时，是一次性把两跑楼梯都画
上去，而钢筋参数是一跑
一跑钢筋来抽的， 所以必
须要在钢筋参数那里的构
件数量里输入2，
如图才能算出2跑的钢筋
结果。
5、防潮层如何处理
答：定义两种墙体，依据图纸设置宽度，地坪以下部分，标高设为层底，分别布置同一位置即可。
6、如何将算量导入5.0清单
答：5.0版本不具备此功能，可以先导入6.0以上版本，再做复制粘贴到5.0
7、如何做梁的变截面
答：在软件画好梁的情况下，选择对象，根据下方命令栏的提示，输入变截面的长、变截面的末端高即可。
8、阳台如何处理
答：选择零星构件，选阳台，点定义构件属性，在构件参数页面输入阳台的相关参数存盘即可。当阳台需要按投影面积计算时，可点击算式修改窗口，将厚度去掉即可。
9、异形承台如何处理
答：可以用柱子代替，套相应的定额，在画图时用异形画柱就可以了。
10、安装算量中一管多线如何处理
答：在定额列表界面插入一行，复制线，套相同编号的定额的线即可，按线的根数复制定额即可得到一管多线。
11、单阶不规则独基如何处理
答：可以用柱子代替，新建柱子套对应定额，再用异形画柱。
12、异形柱箍筋
答：如果不规则没见过，则可以将它分解为几个正规的形状来做。
13、条形基础在导图时如何处理
答：先把图形中的条基当做梁进行转换，再用更名构件生成里面的梁变条基即可。
14、如何快速绘制外墙脚手架
答：把外墙绘制好之后，新建脚手架，用区域生成，墙外边线生成。
15、偏移柱子平X轴和Y轴，软件不认0输入怎么处理
答：可以在轴线另一边输入柱子的整段边长。
16、基础层没有基础算不出基础层柱子钢筋
答：这是遵守平法规则的一种算法，砼柱、暗柱的纵筋与箍筋(插筋除外)合并至底层计算。请使用新版本
17、插筋功能设置不明确
答：软件根据下层柱子的钢筋根数，自动计算插筋的数量，钢筋规格默认采用与纵筋相同。可以在“插筋信息”处输入钢筋规格，但根数还是以软件计算为主，如：插筋根数１２根，插筋信息 ： 8B16，则有8根的插筋为二级，直径为16，另4根为与纵筋的规格相同；若 插筋信息: 16B16, 则插筋为12根，规格均为二级，直径为16。
18、弧形梁与直梁相接不能连通
答：把弧形梁和直梁画成一根梁整体的话就可以连通了。
19、吊筋在框架梁相交的地方不认
答：找到定义钢筋规则，计算设置里面的框架梁里,有个次梁识别,修改为其他条件即可。
20、主次梁交界处的附加箍筋不一定是按默认的钢筋级别，怎样人为修改？
答：在原位标注里改。
21、基础梁不认基础作为支座
答：只有柱是支座，所以有时候可以画柱上去，但柱不要配钢筋即可
23、板温度筋没有办法输入
答：用画线布负筋的功能,把中间部分画成布筋范围,可以使用偏移命令配合,钢筋伸出长度,可以使用尺寸标注功能量取.
25、挑檐的小檐长度不能默认画多长就算多长
答：长度的东西，有时候不用刻意追求去画，算量软件不是百分百画完的设计软件,怎么样算的快,就怎么样的方式较好.
26、L型柱的纵筋只能是同一型号钢筋，不同直径图形法不提供输入法，L型柱箍筋2在图形上修改数据后下面的参数行不跟着自动改变？
答：可以支持两种型号输入，但在图形里不能显示，计算会以两种型号计算。
另外，L型柱 箍筋2 的问题新版本已修正了。
27、 梁没有柱时，钢筋长度计算不对？
答：用新版本的设置支座功能，把梁搭在的墙或梁设置为支座即可。
28、板钢筋数量计算超多？没考虑支座宽？
答：换2010之后的版本即可。
29、结构总说明里要求板的分布筋都要带弯钩怎么设置？
答：在钢筋设置里有这选择.
30、填充墙如何布置门窗?
答: 在填充墙上面画门窗，是要用异型门窗画。
31、打开博奥算量8，显示的是CAD，怎么办？
答: 重新安装算量软件即可。
32、要打开CAD，但是显示博奥算量。怎么办？
答：用 百宝箱 建立cad 快捷方式 就可以让cad正常。百宝箱可以在下载中心下载到。
33、算量8.0，装上去之后，里面不自动套定额的。这是为什么？
答：检查新建工程的时候选的定额规则是不是广西土建1998的。如果是，那软件不会自动套定额，是建筑2005的才自动套定额，如果要用98那就得手工套。
软件中操作技巧：
34、如果柱的装饰和墙面不同，则在柱定义时直接套柱粉刷
然后在墙面定义时，选择扣掉柱即可。
35、如果算量7里面没装饰构件,则新建立一个楼层,随便定义一下装饰,然后导入到所有的旧楼层里,就可以有装饰这个构件了。
36、异形柱箍筋，可以在其他箍筋那里选择好箍筋形状即可。
37、为什么基础层画了柱，但没发现基础层的那些柱箍筋等？
答：单独画基础层柱的钢筋，是不出结果的，要画基础的上层（即一层的），才会有结果的。
38、如果立管和喷淋头是连接的，其中一个标高可以用提取的功能获得 ，
提取时选择需要连接的喷淋头。
39、独基中，外围4根钢筋都要全长布置，其他钢筋*0.9布置，可行吗？
答： 定义好之后，到钢筋列表，复制一行，把4根数量单独修改数量。
40、腰筋输入后，拉筋已能自动计算，吊筋输入后，次梁附加筋只需输直径。
十、公路、水利、电力常见操作？
1、 公路定额的混凝土操作方式？
公路定额换算可以直接换算，换算后要删除本身已经存在的材料，如：
“4-4-7-1”本条定额，没有换算前工料分析如下
直接把“2007-19”换算成“2007-2038”，本条换算已经含有的内容材料，需把
前面的“2007-832”“2007-899”“2007-952”的含量删除，计算后混凝土配比
自动出来
2、 水利的搅拌和运输如果换算？
换算：选择定额后点击工料机窗口，点到编号下的材料“ C120006”直接换算
在换算窗口，打开资源库-混凝土，选择相应的配比，直接送出，软件自动计算。
搅拌和运输：如套用 本条定额，要算
其搅拌费，直接套用“04269”，点到 窗口，在
对应下，找到相应的拌运标志，如下操作：
既垂直、水平等运输操作方式一样，计算后，工程量自动汇总，
3、电力的装材设置不进入总价。
