XXXX届毕业设计——桥梁施工组织设计及预算任务书及指导书.docx

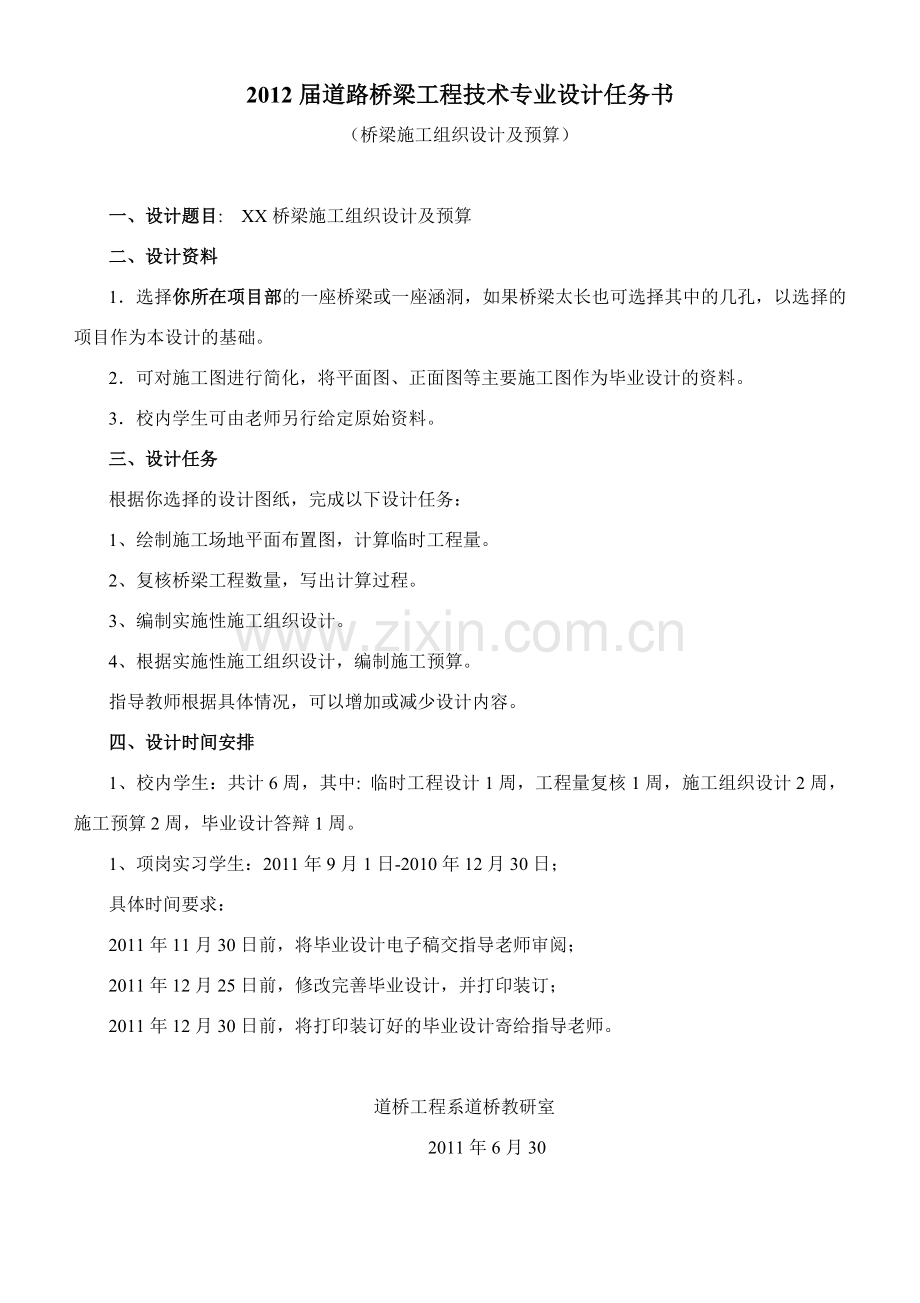

2012届道路桥梁工程技术专业设计任务书
（桥梁施工组织设计及预算）

一、设计题目: XX桥梁施工组织设计及预算
二、设计资料
1．选择你所在项目部的一座桥梁或一座涵洞，如果桥梁太长也可选择其中的几孔，以选择的项目作为本设计的基础。
2．可对施工图进行简化，将平面图、正面图等主要施工图作为毕业设计的资料。
3．校内学生可由老师另行给定原始资料。
三、设计任务
根据你选择的设计图纸，完成以下设计任务：
1、绘制施工场地平面布置图，计算临时工程量。
2、复核桥梁工程数量，写出计算过程。
3、编制实施性施工组织设计。
4、根据实施性施工组织设计，编制施工预算。
指导教师根据具体情况，可以增加或减少设计内容。
四、设计时间安排
1、校内学生：共计6周，其中: 临时工程设计1周，工程量复核1周，施工组织设计2周，施工预算2周，毕业设计答辩1周。
1、项岗实习学生：2011年9月1日-2010年12月30日；
具体时间要求：
2011年11月30日前，将毕业设计电子稿交指导老师审阅；
2011年12月25日前，修改完善毕业设计，并打印装订；
2011年12月30日前，将打印装订好的毕业设计寄给指导老师。

道桥工程系道桥教研室
2011年6月30

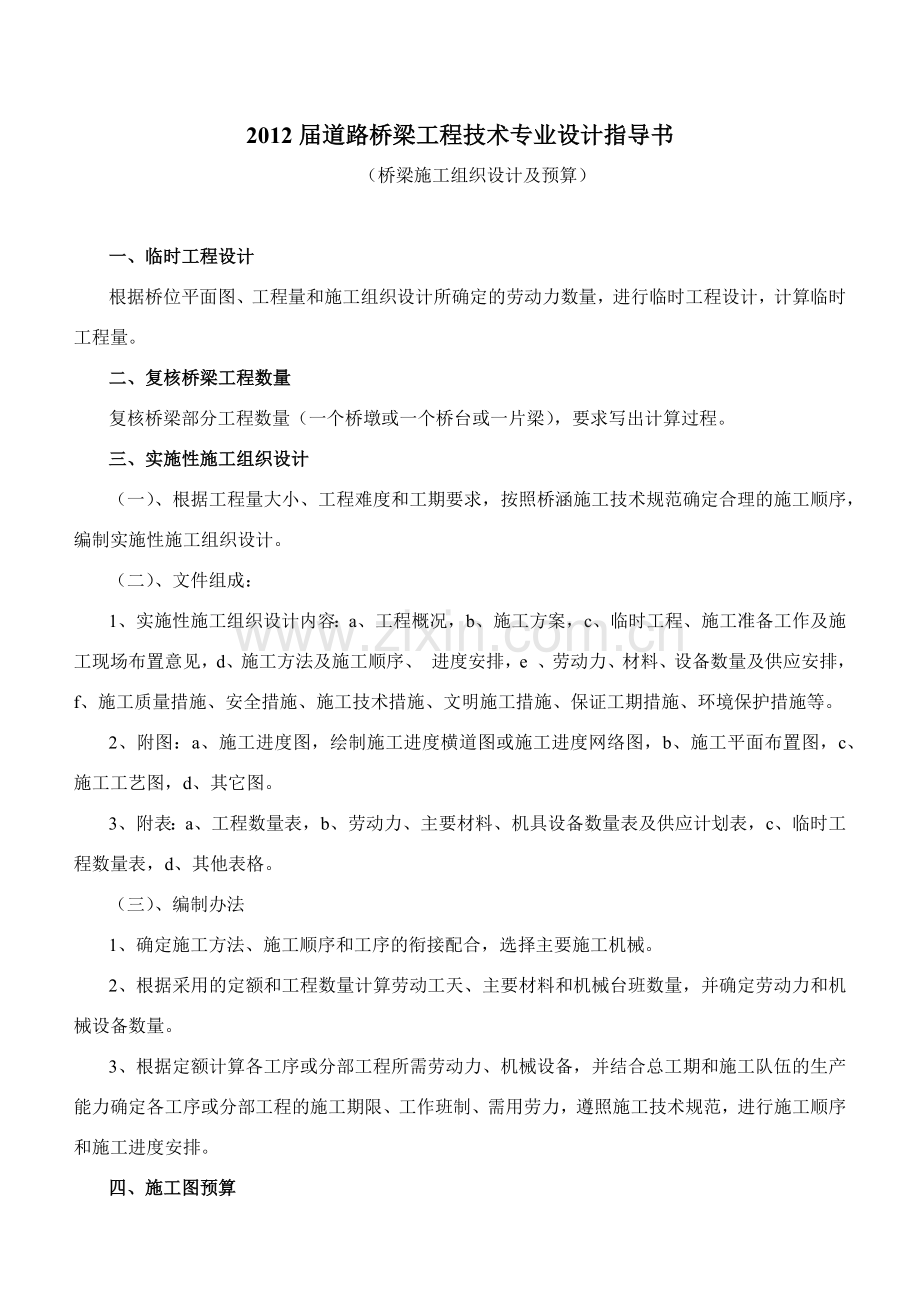

2012届道路桥梁工程技术专业设计指导书
（桥梁施工组织设计及预算）

一、临时工程设计
根据桥位平面图、工程量和施工组织设计所确定的劳动力数量，进行临时工程设计，计算临时工程量。
二、复核桥梁工程数量
复核桥梁部分工程数量（一个桥墩或一个桥台或一片梁），要求写出计算过程。
三、实施性施工组织设计
（一）、根据工程量大小、工程难度和工期要求，按照桥涵施工技术规范确定合理的施工顺序，编制实施性施工组织设计。
（二）、文件组成：
1、实施性施工组织设计内容：a、工程概况，b、施工方案，c、临时工程、施工准备工作及施工现场布置意见，d、施工方法及施工顺序、 进度安排，e 、劳动力、材料、设备数量及供应安排， f、施工质量措施、安全措施、施工技术措施、文明施工措施、保证工期措施、环境保护措施等。
2、附图：a、施工进度图，绘制施工进度横道图或施工进度网络图，b、施工平面布置图，c、施工工艺图，d、其它图。
3、附表：a、工程数量表，b、劳动力、主要材料、机具设备数量表及供应计划表，c、临时工程数量表，d、其他表格。
（三）、编制办法
1、确定施工方法、施工顺序和工序的衔接配合，选择主要施工机械。
2、根据采用的定额和工程数量计算劳动工天、主要材料和机械台班数量，并确定劳动力和机械设备数量。
3、根据定额计算各工序或分部工程所需劳动力、机械设备，并结合总工期和施工队伍的生产能力确定各工序或分部工程的施工期限、工作班制、需用劳力，遵照施工技术规范，进行施工顺序和施工进度安排。
四、施工图预算
（一）编制要求
1、根据交通部颁发《公路工程概预算编制办法》、《公路工程预算定额》、《公路工程机械台班使用定额》编制。
2、 基础资料，采用当地的《XX省材料信息价》（2010年1-8月）和市场调查价。
3、费用组成包括：直接费、间接费、利润、税金。
4、注意施工图工程量项目要与预算定额项目相一致，如不相同，要进行转换或换算。
（二）施工图预算文件组成：
⑴ 施工图预算编制说明
⑵建筑安装工程费计算表
⑶其他工程费及间接费综合费率计算表
⑷人工、材料、机械数量汇总表
⑸人工、材料、机械单价汇总表
⑹分项工程预算表
⑺材料预算单价表
⑻机械台班单价计算表
（三）预算编制步骤
熟悉图纸和资料
1．熟悉图纸和资料。
2．列项并计算工程数量。按照《公路工程基本建设项目概算预算编制办法》概、预算项目表列项。
3．初编08表（分项工程概（预）算表）和02表，只计算工、料、机工程量，不计算金额。该项是预算编制难点、重点。08表中“工程项目”和“工程细目”按概、预算项目表要求列项。
4、编制09表（材料预算单价计算表）和11表（机械台班单价计算表），同时可以编制04表（其他工程费间接费综合费率计算表）。
5．编制07表（人工、材料、机械台班单价汇总表）。
6．续编08表（分项工程概（预）算表），按照04表和07表的数据计算金额和费用。该项是预算编制难点、重点。
7．编制03表（建筑安装工程费用计算表）。
8．编写预算编制说明。
（四）初编分项工程概（预）算表
1、编制08表时要用到09表和11表的数据，但09表和11表的编制又要用到08表的数据。所以先初编08表，只计算人工、材料、机械台班数量，不计算金额，为09表和11表的编制提供数据，也为04表的编制提供依据。
2、编制方法，根据工程数量和施工方案，查相应的预算子目。编制范围，填写里程范围；工程名称，为节或目的名称，如路基工程可以填写人工土方，桥梁涵洞工程可以填写基础等；工程项目、工程细目、定额单位等在预算定额上有，为了方便计算和区分，建议一项合计内容填写一个工程项目，注意只有工程类别相同的分项工程才能合计；工程数量要和定额单位相一致；定额编号为“章号—节号—栏号”，如4-2-2；工、料、机名称要按照人工、材料、机械的顺序逐一列出；定额从预算定额上查出，如果实际项目和定额不符，则定额用量需进行换算。
3、一个工程量要查多个预算子目的情况，如路基填土要查挖土土、运土及碾压等子目；板梁要查预制、运输及安装等子目。
4、表格的列数可以增加或减少，如5列或6~9列均可。
5、该表（08表）计算出的人、材、机数量作为施工组织设计的依据。
五、毕业设计文件目录（章节或“1，1.1，1.1.1”）建议
毕业设计任务书
前言
第一章 XX桥梁施工组织设计【黑体 三号 单倍行距】
第一节 工程概况【黑体 四号 单倍行距】
一、【黑体 五号】【正文 宋体 五号 行间距固定值16磅】
1．【宋体 五号】
⑴
字号要求：正文，五号，宋体；表格及表头，小五，宋体；图名，小五，宋体；图中文字或标注，六号，宋体；
第二节 工程数量复核
第三节 临时工程设计
第四节 施工方案（方法）
第五节 关键工序施工工艺
第六节 施工进度计划
第七节 劳动力、主要材料、机械设备供应计划
第八节 施工质量措施、安全措施、施工技术措施、文明施工措施、保证工期措施、环境保护措施等
第二章 XX桥梁施工预算
第一节 编制说明
第二节 列项并计算工程数量
第三节 预算表格
⑴02表，⑵03表，⑶04表，⑷07表，⑸09表及10表，⑹11表，
毕业设计总结
附件：1、主要施工图（原始资料）
2、主要参考文献
六、注意事项
1、要求按时完成毕业设计成果。
2、每人独立完成毕业设计，完成后方能参加毕业答辩。
3、毕业设计不及格者，不能毕业。
4、设计成果要求按A4纸规格装订成册，如有A3的图和表应折叠，设计成果打印。
装订顺序：封面、毕业设计成绩评定单、毕业设计目录、毕业设计任务书指导书、毕业设计内容等。还要求加上前言（或毕业设计说明）和毕业设计总结（或毕业设计体会）。毕业设计成绩评定单按统一表格。
5、毕业设计编排方法可按章节形式编排，并统一编写页码，如单面打印页码在下端居中处，如双面打印页码在右下端处。
6、每组学生由一名指导教师负责指导。
8、毕业设计期间每组学生由指导教师安排、管理和指导。指导教师将批阅毕业设计成果，同时在设计过程中要定期检查学生的设计草稿（或设计原始资料），交毕业设计成果的同时要交设计草稿，以防止个别学生抄袭。
六、主要参考文献
1、交通部，公路工程技术标准（JTG B01-2003），北京：人民交通出版社，2003
2、交通部，公路桥涵施工规范（JTJ 041-2000），北京：人民交通出版社，2000
3、交通部，公路工程基本建设项目概算预算编制办法，北京：人民交通出版社， 2008.1
4、交通部，公路工程预算定额，北京：人民交通出版社，2008.1
5、交通部公路定额站，公路工程施工定额，北京：人民交通出版社，2009
6、交通部，公路工程机械台班费用定额，北京：人民交通出版社，2008
7、公路定额站，公路工程施工招投标与计量，北京：人民交通出版社，2007
8、陆春其，公路工程造价，北京：人民交通出版社，2007
9、文德云，公路工程招标投标文件编制示例，北京：人民交通出版社，2004
10、公路工程、桥梁工程、公路工程管理、地基基础等教材

道桥工程系道桥教研室
2011年6月30日
