红外对管演示幻灯片.ppt

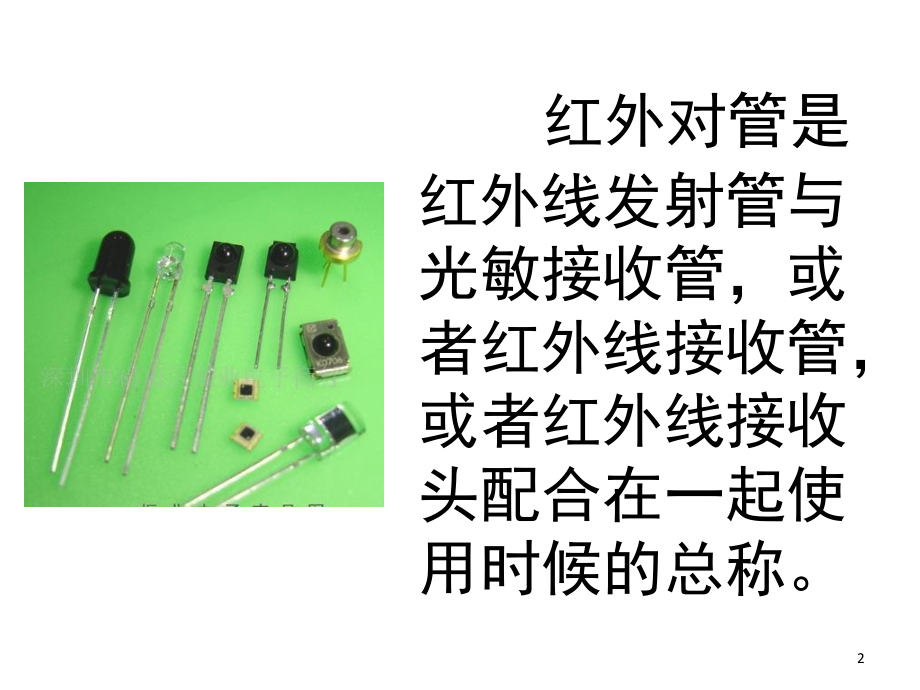

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,红外对管,原理及应用,1,红外对管是红外线发射管与光敏接收管，或者红外线接收管，或者红外线接收头配合在一起使用时候的总称。,2,信号的接收,红外线接收管,红外线接收头,无光照时，有很小的饱和反向漏电流（暗电流）。此时接收管不导通。当光照时，饱和反向漏电流马上增加，形成光电流，在一定的范围内它随入射光强度的变化而增大。,就是在红外线接收管的基础上增加了 对微弱信号进行放大的处理的电路，类似开关电路，接收到红外信号给出高电平（接近工作电压），无红外信号低电平（约,0.4,）,3,电路,NE555,的,2,脚只对低电平有效，,6,脚只对高电平有效，,Q,端连接单片机,I/O,口。没有红外光信号时，,V2,不导通，,Q,输出高电平；接收到红外光时，,V2,产生漏电流，,Q,输出低电平。,4,电路,1,脚：接单片机,I/O,口,2,脚：接地,3,脚：接,+5V,5,
