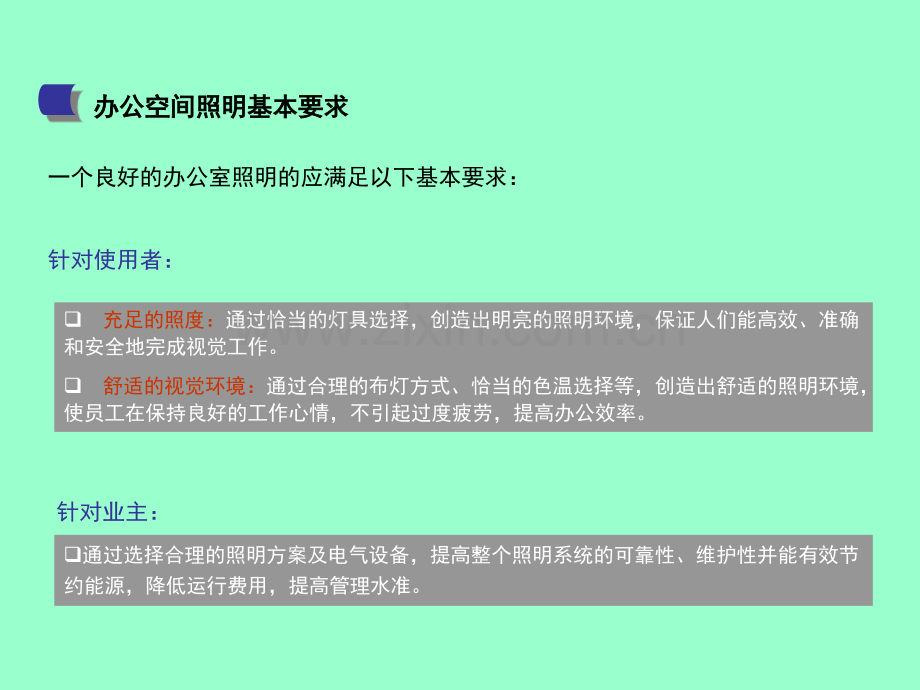

XXX办公空间照明提案办公空间照明提案一个良好的办公室照明的应满足以下基本要求：针对使用者：针对业主：q通过选择合理的照明方案及电气设备，提高整个照明系统的可靠性、维护性并能有效节约能源，降低运行费用，提高管理水准。q 充足的照度：通过恰当的灯具选择，创造出明亮的照明环境，保证人们能高效、准确和安全地完成视觉工作。q 舒适的视觉环境：通过合理的布灯方式、恰当的色温选择等，创造出舒适的照明环境，使员工在保持良好的工作心情，不引起过度疲劳，提高办公效率。办公空间照明基本要求办公空间照明基本要求国标中关于照度、显色指数国标中关于照度、显色指数Ra、眩光指数眩光指数UGR的规定如下表：的规定如下表：房间或场所房间或场所参考平面参考平面及其高度及其高度照度标准值（照度标准值（Lx）UGRRa 普通办公室普通办公室0.75m水平面水平面3001980高档办公室高档办公室0.75m水平面水平面5001980会议室会议室0.75m水平面水平面3001980接待室、前台接待室、前台0.75m水平面水平面30080营业厅营业厅0.75m水平面水平面3002280设计室设计室实际工作面实际工作面5001980文件整理、复印、发行室文件整理、复印、发行室0.75m水平面水平面30080资料、档案室资料、档案室0.75m水平面水平面20080办公空间照明国家标准（国标办公空间照明国家标准（国标GB 50034-2004）国标中关于照明功率密度值的规定如下表：国标中关于照明功率密度值的规定如下表：房间或场所照明功率密度（W/m2）对应照度值（Lx）现行值目标值普通办公室119300高档办公室、设计室1815500会议室119300营业厅1311300文件整理、复印、发行室119300档案室87200办公空间照明国家标准（国标办公空间照明国家标准（国标GB 50034-2004）办公室照明的色温要求办公室照明的色温要求光源色表类别：色表类别色表相关色温（K）应用场所举例I暖5300高照度场所、热加工车间、或白天需补充自然光的房间对于中间色温的光源，给人以清爽的感觉，从某种程度上讲，可以起到刺激人们工作热情的作用，因此办公室照明一般选择3300K5300K光源办公室照明的分类办公室照明的分类1开放办公室开放办公室2管理人员办公室管理人员办公室3会议室会议室4通道及洗手间通道及洗手间大堂大堂5 大空间办公室通常被家具隔成许多单独的工作空间。其照明设计一般不考虑办公用具的布置，只着重考虑均匀的一般照明，但应注意眩光的限制。地址地址：东方广场东方广场使用灯具：使用灯具：普通普通格柵格柵灯灯3*36W3*36W设计照度：设计照度：550 lx550 lx照明功率密度：照明功率密度：19W/m19W/m2 2开放式办公室开放式办公室 传统的照明设计所选用设备，为满足为满足照明设计的基本要求照度要求照度要求，在灯具效率很难提高的前提下，不得不在有限面积的天花板上，依靠增加灯具或光源数量来实现。所以在现有的办公室大范围照明中，基本上使用的都是三管甚至四管荧光灯，而且灯具三管甚至四管荧光灯，而且灯具在天花板上镶嵌得密密麻麻在天花板上镶嵌得密密麻麻。除此之外，由于灯具数量繁多衍生出的安装成本、工期时间，日后维护更换费用、节能等问题（如图）不容忽视。松下电工在中国最新推出的e-Hf系列荧光灯，属于高频预热阴极荧光灯范畴，其最大的特点就是将荧光灯的光效提高到光效提高到104 lm/w以上，以上，实现了目前世界上最高的荧光灯光效输出。开放式办公室开放式办公室节节约约电电能能和和灯灯具具安安装装成成本本：在相同的照度条件下，选选用用 e-Hf e-Hf PHPH灯具可以节节省省灯灯具具安安装装的的数数量量1/31/3左左右右，大大节约了安装成本，缩短了工期，而且有利于天花板的美观，同时由于光源使用量的减少也就很自然的减少了日后维护更换的时间。国标中T8/T5类直管荧光灯列项比较综合効率综合効率(lm/W)(lm/W)灯具光通量灯具光通量(lm)(lm)灯具灯具额定功率额定功率(W)(W)色温5000K情况下的比较（T5采用4000K来进行比较）HfHf高光通高光通45W245W2灯灯T8T836W236W2灯灯T5HET5HE28W228W2灯灯T8T8三基色三基色36W236W2灯灯实现世界最高水平的消费効率104lm/W（同级别直管荧光灯比较）104104lm/Wlm/W6767lm/Wlm/W94009400lmlm59005900lmlm90W90W88W88W81.381.3lm/Wlm/W52005200lmlm64W64W87.787.7lm/Wlm/W64006400lmlm73W73WHfHf电子电子镇流器镇流器电子电子镇流器镇流器电子电子镇流器镇流器电感电感镇流器镇流器HfHf 节能型节能型3232W2W2灯灯64640000lmlm6464W WHfHfPNPN电子电子镇流器镇流器10100 0lm/Wlm/WT8光源光源T5光源光源开放式办公室开放式办公室松下高效灯具参数上表说明：Hf光源可在额定输出功率与输出功率与高高输出功率输出功率2 2种种功率功率条件下进行点灯的参数值。光源尺寸、灯脚与传统光源尺寸、灯脚与传统T8T8荧光灯荧光灯相同相同开放式办公室开放式办公室智能电子镇流器在使用过程中带来的好处智能电子镇流器在使用过程中带来的好处：寿命方面：采用Program起动（预热功能），延长灯丝寿命节能方面：正常工作后，切断多余预热电流功能(2*45W时减少3W功耗）安全方面：光源寿命末期对灯角双端双端 异常状态的检测功能兼容方面：e-Hf电子镇流器可兼容传统T8光源其他方面：符合其他高品质电子镇流器的各项特征1、抗冲击电流功能2、空载检知功能3、抗雷击功能4、满足EMC要求5、符合CLASS C，谐波含量小于4%。单端检测双端检测开放式办公室开放式办公室使用过程中的环境危害降到最低：使用过程中的环境危害降到最低：在e-Hf荧光灯的光源生产过程中，松下电工将光源中汞汞的的含含量量控控制制在在5mg以以下下，同时通过使用无铅焊锡、不含有机物的粉体涂装等技术尽可能的减少对环境的污染。目前整个生产工艺已满足欧盟满足欧盟RoHS指令要求。指令要求。附：欧盟RoHS指令要求，自2006年7月起凡销往欧盟国家的电气、电子产品内禁止含有6中特定有害物质。因此，确立“不使用特定有害物质”的行为是企业的社会责任。开放式办公室开放式办公室开放式办公室开放式办公室采用白色钢板格栅灯具采用白色钢板格栅灯具(以往工程实例以往工程实例)开放式办公室开放式办公室灯具由松下电工依据GB标准独立设计,整个灯具及零部件在北京松下电工有限公司(BJMEW)加工制造、检验合格.灯具材质:厚度=0.5mm,高强度冷轧钢板.坚固耐用,美观,表面采用-9万伏静电喷涂,光洁不易生锈。经防潮防碱、抗紫外线处理长期使用不变色.本体设计:遮光角30度（横向）15度（纵向）设计，有效抑制眩光、提供明亮舒适的视觉环境.灯具通过CCC认证富有松下特点的经济实惠的灯具Panasonic嵌入式白色格栅型灯具嵌入式白色格栅型灯具,利用与白色天利用与白色天花板颜色协调的花板颜色协调的反射反射器使光线向器使光线向四方四方照射照射,是能够是能够照亮整体空间的高光效的嵌入式灯具照亮整体空间的高光效的嵌入式灯具。FAC42651P双管白色钢板格栅灯具双管白色钢板格栅灯具开放式办公室开放式办公室白色钢板格栅灯具与普通铝格栅灯具的比较白色钢板格栅灯具与普通铝格栅灯具的比较 q 与天棚浑然一体与天棚浑然一体,不会突出灯具的存在视野更加开阔不会突出灯具的存在视野更加开阔q 与传统消光格栅灯相比灯具使用效率更高。与传统消光格栅灯相比灯具使用效率更高。q采用静电喷涂技术采用静电喷涂技术,与传统铝制格栅灯相比，在清洗方面，可使用与传统铝制格栅灯相比，在清洗方面，可使用普通抹布，甚至可卸下格栅片进行水洗，免去了铝制格栅因划痕问普通抹布，甚至可卸下格栅片进行水洗，免去了铝制格栅因划痕问题而影响美观和灯具效率产生的烦恼。题而影响美观和灯具效率产生的烦恼。高效高效高效高效美观美观美观美观易清洗易清洗易清洗易清洗与传统消光格栅灯相比灯具使用效率提高与传统消光格栅灯相比灯具使用效率提高3%3%传统消光格栅灯传统消光格栅灯白色（钢板）格栅灯具白色（钢板）格栅灯具灯具使用效率灯具使用效率 66%66%灯具使用效率灯具使用效率 达到达到76%76%开放式办公室开放式办公室白色灯具与天棚颜色一致，使整个空间风格简洁、美观。视野也更为广阔白色灯具与天棚颜色一致，使整个空间风格简洁、美观。视野也更为广阔普通铝格栅灯具普通铝格栅灯具白色格栅灯具白色格栅灯具开放式办公室开放式办公室白白色色钢钢板板格格栅栅灯灯水 洗擦 洗擦 洗普通格栅灯具普通格栅灯具静电喷涂工艺保证了钢板灯具的高反射率，同时极易清洗，做到无障碍维护，（铝制格栅因为划痕问题静电喷涂工艺保证了钢板灯具的高反射率，同时极易清洗，做到无障碍维护，（铝制格栅因为划痕问题而无法清洗），满足物业部门需要。而无法清洗），满足物业部门需要。不清洗灯具将导致的结果是：不清洗灯具将导致的结果是：a）照度下降严重，无法达到初始设计时的照度要求；b）照度均匀度降低，在灭灯的地方造成明显的阴暗感；c）灯具过早老化，造成一种破落、肮脏的视觉冲击，积灰现象 严重给人们带来烦闷、不快的感觉。开放式办公室开放式办公室开放式办公室开放式办公室开放式办公室（采用白色钢板格栅灯具）松下电工（中国）有限公司照明EC水平面照度分布图计算面高度0.75反射率 顶棚 50%墙壁 30%地面 10%制作2007.5.17纵向标尺1/600A100m50m器具型号灯管全光通量维修率器具编码安装高度安装盏数FAC42651PYZ32RZ/G-HF(4700)9400lm 0.80K00646243m480盏100100100100200200300400単位：平均照度最小照度最大照度（最小平均）（最小最大）整体520lx95lx645lx0.1830.148采用白色钢板格栅灯具采用白色钢板格栅灯具(Hf光源光源)开放式办公室开放式办公室开放式办公室（采用普通铝格栅灯具）松下电工（中国）有限公司照明EC水平面照度分布图计算面高度0.75反射率 顶棚 50%墙壁 30%地面 10%制作2007.5.17纵向标尺1/600A100m50m器具型号灯管全光通量维修率器具编码安装高度安装盏数FAC42761FL40SS.EXN/366400lm 0.80K00891783m851盏100100100100200200300300300300300300400単位：平均照度最小照度最大照度（最小平均）（最小最大）整体507lx99lx592lx0.1940.167采用普通铝格栅灯具采用普通铝格栅灯具(普通普通T8三基色光源三基色光源)开放式办公室开放式办公室经济性能分析经济性能分析开放式办公室开放式办公室经济性能分析经济性能分析对于该开放式办公室（对于该开放式办公室（5000m2），采），采用双管高效用双管高效Hf白色钢板灯具与双管普通白色钢板灯具与双管普通三基色铝格栅灯具相比，达到相同照度三基色铝格栅灯具相比，达到相同照度水平的基础上，水平的基础上，5年后节省约年后节省约40万元万元初期1年后2年后3年后4年后5年后方案264,000401,520539,040676,560814,080951,600方案365,930566,766767,602968,4381,169,2741,370,110差额1-101,930-165,246-228,562-291,878-355,194-418,510装饰型乳白面板灯具装饰型乳白面板灯具 （*45w Hf 光源）明亮的带面板型灯具，给人以健康、清洁的形象内侧百叶饰框，营造高雅气氛管理者办公室管理者办公室Cat.No.:FAC42831 PH灯具型号灯具型号Calm嵌入式装饰型乳白面板灯具（245W）Lamp:采用Panasonic松下e-Hf高效直管荧光灯光源光源 光通量 4700lm色温 3000 K，5000K 6700K显色指数 84Description:描述描述 灯具本体、反射板灯具本体、反射板材料:本体、外框钢板（高反射率白色）厚：0.5mm 面板乳白压克力 厚：2.0mm 百叶饰框黑色黑色 反射板钢板 外型:内侧百叶饰框起到抑制眩光的效果，营造出高雅的气氛灯具参数灯具参数 外形尺寸:1200*300*153（L*W*H）筒灯筒灯(2*18w)荧光灯具置于灯池内荧光灯具置于灯池内可调角度射灯可调角度射灯会议室会议室上下配光灯具上下配光灯具 在顶棚结构较高的大堂应选择松下大功率紧凑筒灯为主照明在顶棚结构较高的大堂应选择松下大功率紧凑筒灯为主照明大堂大堂松下紧凑型大功率筒灯与松下紧凑型大功率筒灯与HID灯具比较灯具比较光源光源q 光通量对比：242W6400640064006400lmlmlmlm50005500lm1100011250lm442W12800128001280012800lmlmlmlm紧凑型荧光灯光源150W70WHID光源q 寿命对比：42W紧凑型荧光灯比HID光源的寿命长 1.71.7倍倍倍倍6000h10000hHID42W紧凑型荧光灯q HID光源的光色差别较大，且使用过程中的光衰大。而紧凑型荧光灯的光衰比HID减慢 15%15%以上。大堂大堂q 筒灯使用电子镇流器，可瞬时点灯。放电灯HQI70W70W筒灯4242Wx2Wx2灯用3535台台3030台台台数台数台数台数-14141414灯具及部品：灯具及部品：灯具及部品：灯具及部品：q筒灯不须使用玻璃保护罩，易于更换光源q节能对比：台数台数台数台数-1 1 1 13 3 3 3放电灯HQI150W150W筒灯4242Wx4Wx4灯用5656台台4949台台q无需更换镇流器，一台灯具可以根据实际需要选用三种不同瓦数（26W、32W、42W）的光源。灯具亮度随之可以变化。使照明设计的调整变化可以随之变得简单。松下紧凑型大功率筒灯与松下紧凑型大功率筒灯与HID灯具比较灯具比较大堂大堂描述描述描述描述：本体本体、灯臂、灯臂：钢板（黑色）反射板反射板：铝材（镜面消光）接地等接地等级级：1级镇流器镇流器：日本松下的电子镇流器适用光源适用光源：OSRAM的 Dulux T/E 26、32、42W器具器具尺寸尺寸（mm）：2灯用：L370 H227.6 W2204灯用：L460 H237.6 W320NFC42271NFC42271NFC42470NFC42470大堂大堂防水筒灯防水筒灯镜前灯镜前灯筒灯筒灯/吸顶灯吸顶灯l下开放灯下开放灯通道卫生间2*32w Hf光源光源2*18w 1*32w 2*36w1*14w通道、卫生间通道、卫生间OFFICE照明案例照明案例天津泰达大厦天津泰达大厦松下工程实例松下工程实例北京北京经济经济技技术术开开发发区管委会区管委会-博大大厦博大大厦松下工程实例松下工程实例东京夕溜大厦东京夕溜大厦松下工程实例松下工程实例办公室提案包含内容概括办公室提案包含内容概括p1、办公室照明设计基本要求、办公室照明设计基本要求p2、国家标准要求（国家标准要求、国家标准要求（国家标准要求 GB50034-2004）照度标准、功率密度标准、色温要求等照度标准、功率密度标准、色温要求等p3、办公室区域划分（设计范围说明）、办公室区域划分（设计范围说明）p4、不同区域照明设计、不同区域照明设计 a、区域说明、区域说明 b、灯具选型及亮点介绍（、灯具选型及亮点介绍（Hf介绍、白钢板特点、大功率筒灯特点等）介绍、白钢板特点、大功率筒灯特点等）c、照度计算书、照度计算书 d、经济性能分析、经济性能分析p5、工程业绩简介、工程业绩简介客户是如何要求的客户是如何要求的p1、该办公楼为新建项目、该办公楼为新建项目p2、属于高档办公室，业主要求按照国家标准相关标准进行设计、属于高档办公室，业主要求按照国家标准相关标准进行设计p3、天花为铝扣板结构、天花为铝扣板结构p4、原设计为普通铝格栅灯具、原设计为普通铝格栅灯具p5、充分做到省电、充分做到省电提案的针对性说明提案的针对性说明要求提案内容高档办公室高档办公室p照度标准的设定满足高档办公室照度要求 500 lx吊顶结构吊顶结构p灯具类型的选择选择嵌入式灯具省电省电p选择高效Hf灯具p将原设计的普通铝格栅灯具改为效率更高的白色钢板格栅灯具说明性、说服性说明性、说服性p国家标准要求增强整体设计的权威性p设计说明及设计亮点p照度计算书更具说服力的可视化化资料p经济性能分析用数字的语言来展现节能的效果p工程业绩简介突出公司实力及经验提案的准备工作提案的准备工作p1、我们从客户那里获得的必要信息：、我们从客户那里获得的必要信息：1）、工程类型（改造工程）、工程类型（改造工程/新建工程）新建工程）2）、设计要求（照度标准等）、设计要求（照度标准等）3）、结构特点（确定灯具安装方式）、结构特点（确定灯具安装方式）4）、设计范围及其特殊要求（是否有特殊用途区域，如级别较高的监控室等）、设计范围及其特殊要求（是否有特殊用途区域，如级别较高的监控室等）5）、其他要求（节能、投资、灯具形式等）、其他要求（节能、投资、灯具形式等）6）、电子版图纸（原照明布置图、平面图等）、电子版图纸（原照明布置图、平面图等）p2、软件工具需求、软件工具需求 1）、）、CAD软件软件看图、制作布灯示意图看图、制作布灯示意图 2）、照度计算软件）、照度计算软件照度分布图照度分布图 3）、）、office软件软件经济性能分析等经济性能分析等
