物理必修二53实验研究平抛运动公开课获奖课件.pptx

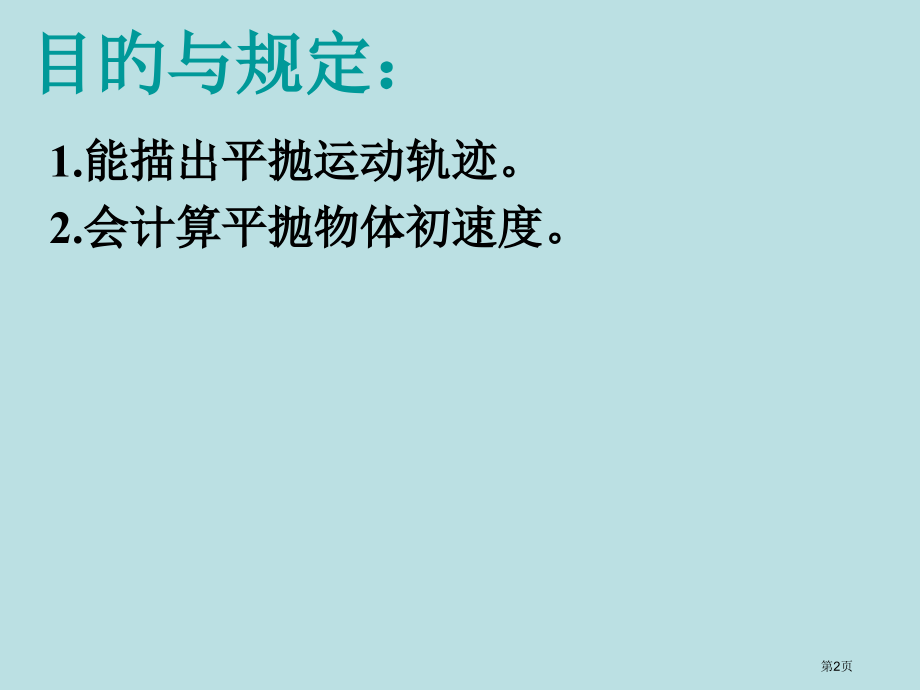

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,5,、,3,试验：研究平抛运动,必修二 第五章 曲线运动,第1页,目旳与规定：,1.,能描出,平抛运动轨迹,。,2.,会计算平抛物体,初速度,。,第2页,回 忆,平抛运动特点：,水平方向：匀速直线运动,竖直方向：自由落体运动,第3页,一、水平方向运动规律,试验设计,观测成果:两球相撞,【试验结论】,:,平抛运动水平方向运动,规律是匀速直线运动,第4页,二、竖直方向运动规律,试验设计,【试验表明】,:,平抛运动竖直方向运动,自由落体运动,第5页,探究思绪：,1、设法通过试验得到平抛运动轨迹,2、在平抛运动轨迹上找到每隔相等时间所抵达位置,3、测量两相邻位置间水平、竖直位移，分析这些位移特点,三、描绘平抛运动轨迹,第6页,试验器材,试验器材,:,斜槽、小球、木板、白纸（可先画上坐标格）、图钉、铅垂线、直尺、三角板、铅笔等。,铁架台,斜槽,木板,白纸,小球,铅垂线,【方案一】,平抛运动演示仪,第7页,试验环节,安装调整斜槽,:,用图钉把白纸钉在竖直板上,在木板左上角固定斜槽,并使其末端,保持水平,。,调整木板,:,用悬挂在槽口铅垂线把木板调整到竖直方向,并,使木板平面与小球下落竖直面平行且靠近,固定好木板,;,确定坐标轴:把小球放在槽口处,用铅笔记下小球在槽口时球心在木板上水平投影点O,O即为坐标原点,再运用铅垂线在纸上画出通过O点竖直线,即y轴;,确定小球释放点:选择一种小球在斜槽上合适位置由静止释放,使小球运动轨迹大体通过白纸右下角;,描绘运动轨迹:把笔尖放在小球也许通过位置上,假如小球运动中碰到笔尖,用铅笔在该位置画上一点,用同样措施,从同一位置释放小球,在小球运动路线上描下若干点，用平滑曲线连接起来，即得到小球平抛运动轨迹。,第8页,注意事项,1,、应保持斜槽末端,切线水平,，钉有坐标纸木板,竖直,，并使小球运动靠近坐标纸但不接触。,2、小球每次必须从斜槽上同一位置无初速度滚 下，在斜槽上释放小球高度应合适，使小球以合适水平初速度抛出，其轨迹在坐标纸左上角到右下角间分布，从而减小测量误差。,3,、,坐标原点,（小球做平抛运动起点）不是槽口端点，应是小球在槽口时球心在木板上水平投影点。,O,O,坐标原点（平抛起点）,第9页,【方案二】,水平喷出细水柱显示平抛运动轨迹。,使,该,处水压强一直等于大气压,喷嘴（比细管更细硬管）,水平喷出细水柱即为平抛运动轨迹。,透明胶片,第10页,研究平抛运动特点,y,x,O,x,4,x,3,x,2,x,1,h,5h,3h,7h,A,B,C,D,在误差容许范围内，四段水平位移近似相等；且四段水平位移所用时间相等。竖直方向h=aT2,结论：平抛运动,【方案三】,频闪摄影,第11页,x,y,x,y,二、平抛运动初速度计算,1,、记住原点,第12页,2,、没有记住原点,v,0,怎样求？,x,y,x,1,x,2,y,1,y,2,学案,T4 T6,第13页,试根据平抛运动原理设计“测量弹射器弹丸射出,初速度”试验方案提供试验器材为弹射器,(含弹丸，如图)、铁架台(带有夹具)、米尺。,(1)画出试验示意图；,(2)在安装弹射器时应注意 ；,(3)试验中需要测量量(并在示意图中用字母标出),为 ；,(4)由于弹射器每次射出弹丸初速度不也许完全,相等，在试验中应采用措施是 ；,(5)计算公式为 .,第14页,（1）试验装置示意图如图所示；,（2）在安装弹射器时应注意弹射器必须水平;,（3）试验中需要测量量是弹丸水平位移BC长l，,弹丸竖直高度AB高h;,（4）由于弹射器每次射出弹丸初速度不也许完全相等,在试验中应采用措施是在C处铺一张白纸，上面铺,一张复写纸，几次弹丸落点在一种最小圆圈上，,圆心为C点，多测几次求其平均值.,（5）v=l,第15页,
