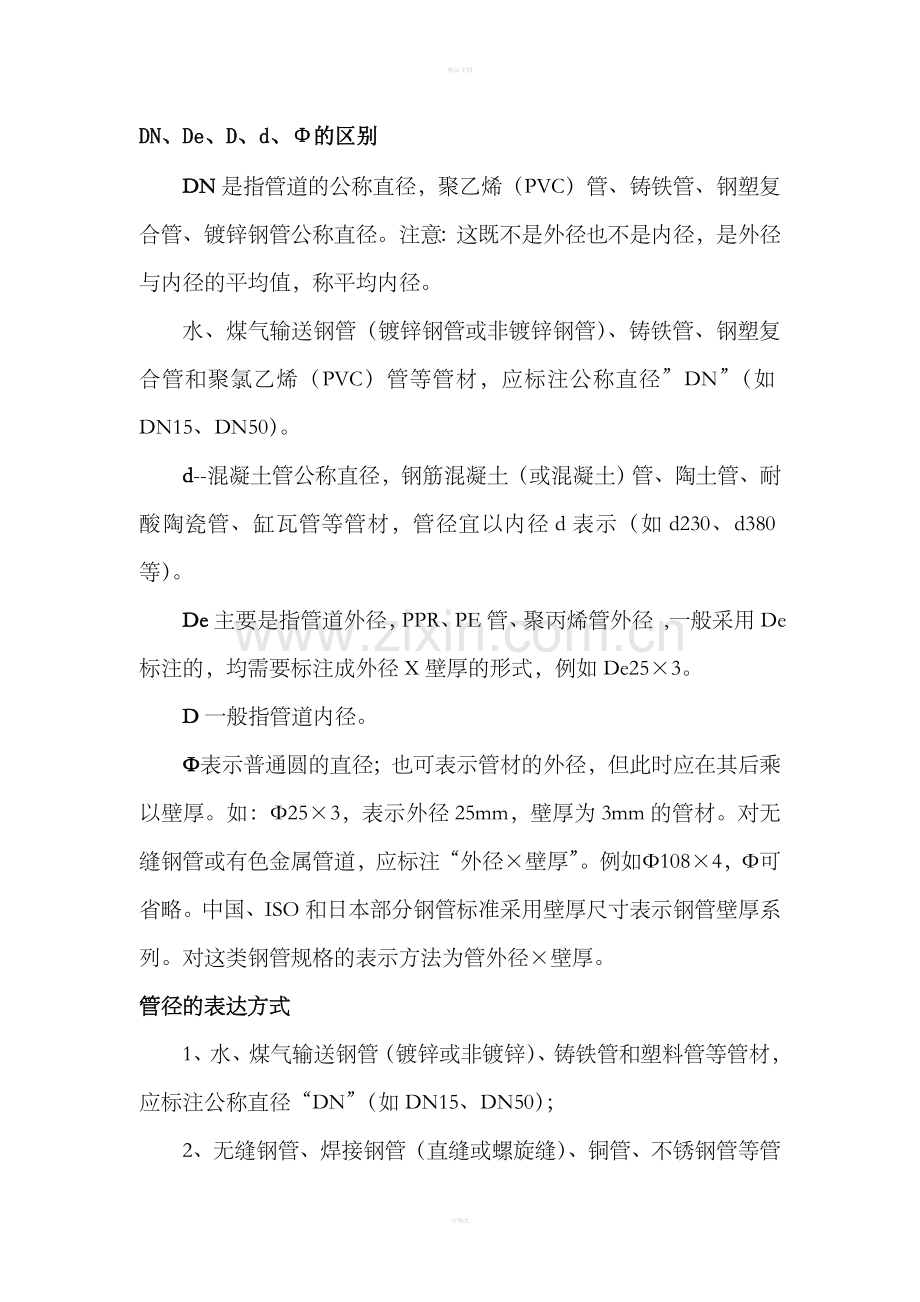

DN、De、D、d、Φ的区别
DN是指管道的公称直径，聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径。注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径”DN”（如DN15、DN50）。
d--混凝土管公称直径，钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采用De标注的，均需要标注成外径X壁厚的形式，例如De25×3。
D一般指管道内径。
Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，Φ可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。
管径的表达方式
1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；
2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5 等）；
对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，Φ可省略；
3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380 等）；
4、塑料管材，管径宜按产品标准的方法表示；
5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
